ГКИНП-15-236-91. ИНСТРУКЦИЯ ПО ПЕЧАТНЫМ ПРОЦЕССАМ В КАРТОИЗДАНИИ - часть 26

ПРИЛОЖЕНИЕ X.

Список издательских оригиналов, передаваемых на красочную пробу.

Комплект «Северная Америка. Рельеф».

Наименование оригинала

Элементы содержания

Цвет в издании

Транспарант № 1

Оригинал синей краски

Масштаб, картографическая сетка, гидрография,
подпись линейного масштаба, оцифровка карт и сетки

синий

Оригинал черной краски

Номер транспаранта, название серии, рамки, карты

черный

Транспарант № 2

Оригинал синей краски

Надписи элементов гидрографии

синий

Оригинал черной краски

Номер транспаранта

черный

Транспарант № 3

Оригинал черной краски

Отмывка рельефа, номер транспаранта

черный

Транспарант № 4

Оригинал абрисов

Абрисы контуров специального содержания

Оригинал черной краски

Текст легенды, номер транспаранта

черный

Транспарант № 5

Оригинал черной краски

Штриховка, знаки вулканов, текст легенды, номер
транспаранта

черный

Оригинал красной краски

Линии разломов

красная

Транспарант № 6

Оригинал коричневой краски

Линия направлений хребтов

коричневая

Оригинал черной краски

Номер транспаранта

черный

Транспарант № 7

Оригинал коричневой краски

Надписи орографических элементов

коричневая

Оригинал черной краски

Легенда, номер транспаранта

черный

Транспарант № 8

Оригинал черной краски

Знаки полезных ископаемых, текст легенды, номер
транспаранта

черный

При печатании красочной пробы необходимо получить 10 экз. совмещенных оттисков со

следующими вариантами наложения транспарантов:

1 + 2 + 3

1 + 4 + 5

1 + 6 + 7

1 + 4 + 8

ПРИЛОЖЕНИЕ XI.

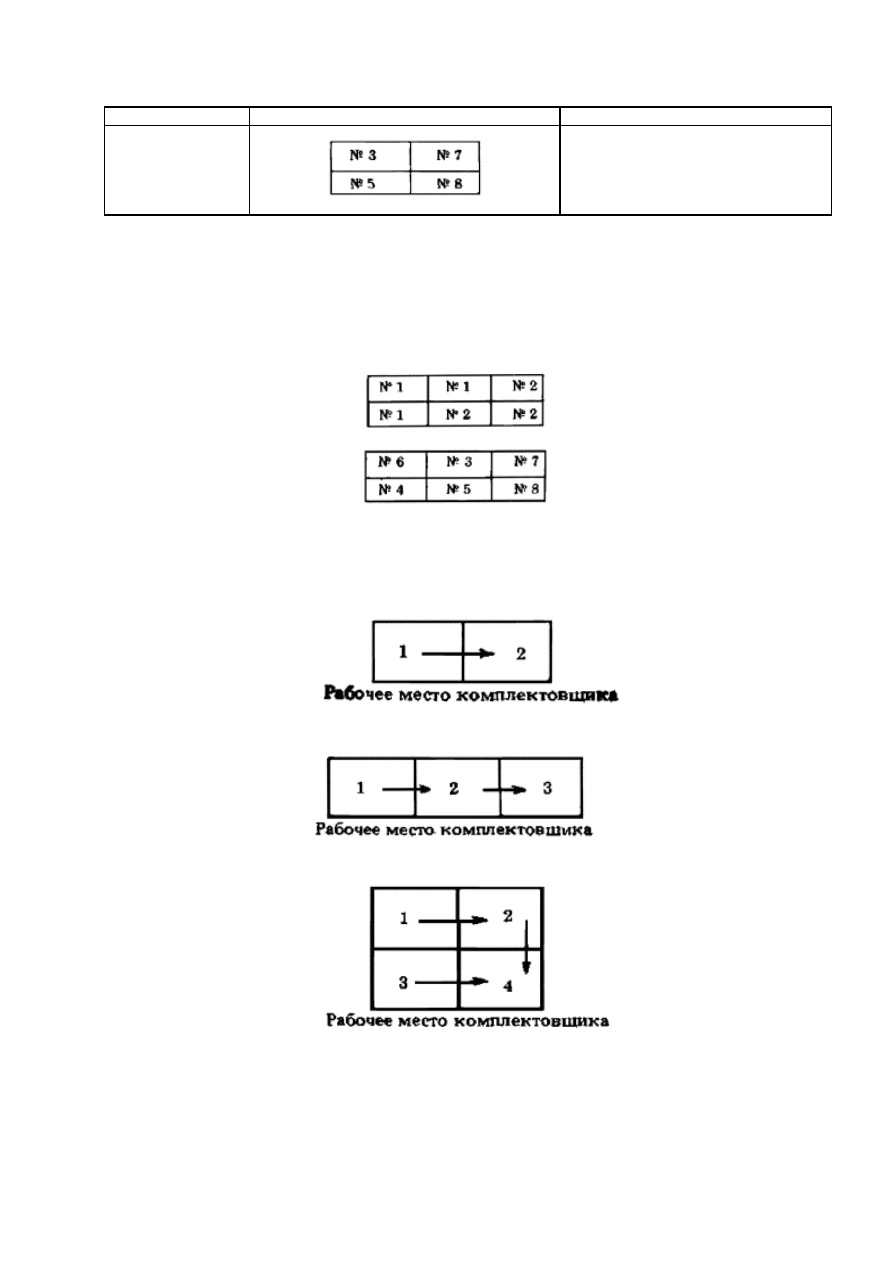

Схема расположения карт на листах для печатания красочной пробы и получения

совмещенных оттисков, обеспечивающая требуемые варианты наложения

транспарантов

Комплект «Северная Америка. Рельеф».

№ листа

Вид листа

Название диапозитива (краски)

Лист № 1

1. синяя
2. черная

Лист № 2

1. синяя
2. черная
3. коричневая
4. желтая
5. розовая

№ листа

Вид листа

Название диапозитива (краски)

Лист № 3

1. черная
2. красная
3. коричневая

ПРИЛОЖЕНИЕ XII.

Схема расположения карт на листах для печатания тиража.

Комплект «Северная Америка. Рельеф».

После красочной пробы проводится перемонтаж листов в соответствии с

нижеприведенными схемами.

Лист № 1

1. синяя
2. черная

Лист № 2

1. черная
2. красная
3. коричневая
4. желтая

ПРИЛОЖЕНИЕ XIII.

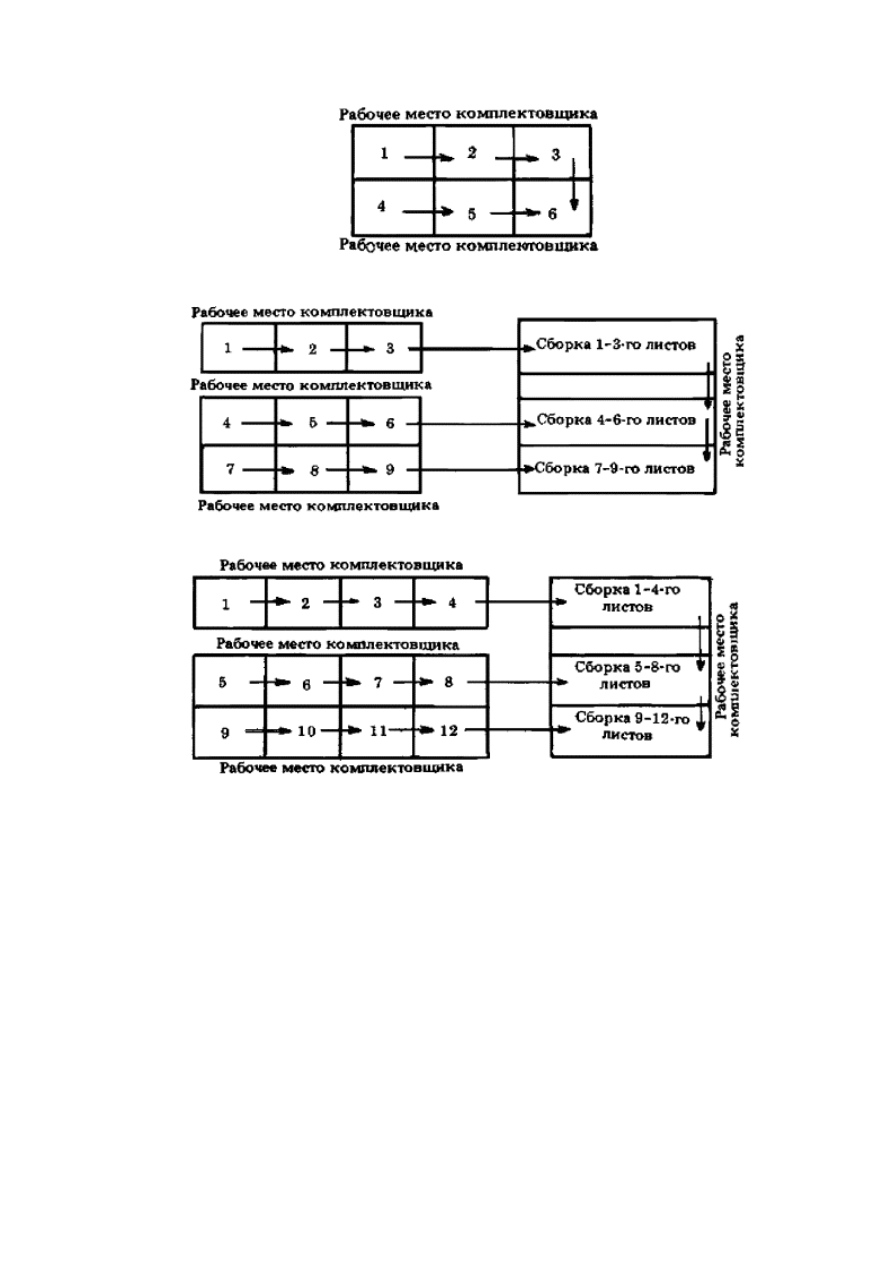

Схемы организации рабочих мест при комплектовке многолистных карт.

2-листная

3-листная

4-листная

6-листная

9-листная

12-листная

СПИСОК ИСПОЛЬЗОВАННЫХ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ И

ТЕХНИЧЕСКОЙ ЛИТЕРАТУРЫ

ГОСТ 12.0.004-79

«ССБТ. Организация обучения работающих безопасности
труда».

ГОСТ 12.1.003-83

«ССБТ. Шум. Общие требования безопасности».

ГОСТ 12.1.004-76

«ССБТ. Пожарная безопасность. Общие требования».

ГОСТ 12.1.005-88

«ССБТ. Общие санитарно-гигиенические требования к воздуху
рабочей зоны».

ГОСТ 12.1.012-78

«ССБТ. Вибрация. Общие требования безопасности».

ГОСТ 12.1.019-79

«ССБТ. Электробезопасность. Общие требования».

ГОСТ 12.1.030-81

«ССБТ.

Электробезопасность.

Защитное

заземление,

зануление».

ГОСТ 12.2.003-74

«ССБТ. Оборудование производственное. Общие требования
безопасности».

ГОСТ 12.2.032-78

«ССБТ. Рабочее место при выполнении работ сидя. Общие
эргономические требования».

10.

ГОСТ 12.2.033-78

«ССБТ. Рабочее место при выполнении работ стоя. Общие

эргономические требования».

11.

ГОСТ 12.2.049-80

«ССБТ.

Оборудование

производственное.

Общие

эргономические требования».

12.

ГОСТ 12.2.061-81

«ССБТ. Оборудование производственное. Общие требования
безопасности к рабочим местам».

13.

ГОСТ 12.2.062-81

«ССБТ.

Оборудование

производственное.

Ограждения

защитные».

14.

ГОСТ 12.2.064-81

«ССБТ.

Органы

управления

производственным

оборудованием. Общие требования безопасности».

15.

ГОСТ 12.3.002-75

«ССБТ. Процессы производственные. Общие требования
безопасности».

16.

ГОСТ 12.3.009-76

«ССБТ. Работы погрузочно-разгрузочные. Общие требования
безопасности».

17.

ГОСТ 12.3.020-80

«ССБТ. Процессы перемещения грузов на предприятиях.
Общие требования безопасности».

18.

ГОСТ 12.4.021-75

«ССБТ. Системы вентиляционные. Общие требования».

19.

ГОСТ 12.4.026-76

«ССБТ. Цвета сигнальные и знаки безопасности».

20.

ГОСТ 8047-78

«Бумага и картон. Правила приемки».

21.

ГОСТ 13199-88

«Полуфабрикаты волокнистые, бумага и картон. Метод
определения массы продукции площадью 1 м

».

22.

ГОСТ 12795-89

«Бумага и картон. Метод определения гладкости по Бекку».

23.

ГОСТ 13525.19-71

«Бумага и картон. Метод определения влажности».

24.

ГОСТ 8049-62

«Бумага. Метод определения степени проклейки».

25.

ГОСТ 7629-77

«Бумага и картон. Метод определения содержания золы».

26.

ГОСТ 13525.2-80

«Полуфабрикаты волокнистые. Бумага и картон. Метод
определения прочности на излом при многократных
перегибах».

27.

ГОСТ 27015-86

«Бумага и картон. Методы определения толщины, плотности и
удельного объема».

28.

ГОСТ 24356-80

«Бумага. Метод определения печатных свойств».

29.

ГОСТ 12057-81

«Бумага

картон.

Методы

определения

линейной

деформации».

30.

ГОСТ 13525.4-68

«Бумага и картон. Метод определения сорности».

31.

ГОСТ 7690-76

«Целлюлоза, бумага и картон. Метод определения белизны».

32.

ГОСТ 13525.7-68

«Бумага и картон. Методы определения влагопрочности».

33.

ГОСТ 7585-74

«Бумага и картон. Методы определения машинного и
поперечного направлений, верхней и сеточной сторон».

34.

ГОСТ 21102-80

«Бумага и картон. Методы определения размеров и косины
листа».

35.

ГОСТ 6589-74

«Материалы лакокрасочные. Метод определения степени
перетира».

36.

ГОСТ 6590-53

«Краски печатные. Метод определения удельного веса».

37.

ГОСТ 6591-73

«Краски печатные. Метод определения времени высыхания
или пленкообразования».

38.

ГОСТ 6592-73

«Краски печатные. Метод определения закрепления краски на
бумаге».

39.

ГОСТ 6593-83

«Краски

печатные.

Метод

определения

цвета

интенсивности».

40.

ГОСТ 26160-84

«Краски печатные. Метод испытания на стойкость к
воздействию реагентов».

41.

ГОСТ 7086-75

«Краски печатные. Метод определения прозрачности».
