ПРИЛОЖЕНИЕ 21

(Образец каталога высот пунктов нивелирования)



ПРЕДПРИЯТИЕ №   6

ГЛАВНОГО УПРАВЛЕНИЯ ГЕОДЕЗИИ И   КАРТОГРАФИИ

ПРИ СОВЕТЕ МИНИСТРОВ СССР

К А Т А Л О Г

ВЫСОТ ПУНКТОВ

НИВЕЛИРОВАНИЯ II и I I I  классов

объект «Березниковский»

6—385

Балтийская система высот

(

нуль Кронштадского футштока)

Начальник  цеха



Петров

Бригадир

Иванов

Составила техник

Голубева




















1965



93

Пояснение к каталогу (образец)

Каталог  содержит  высоты  пунктов  нивелирования  на  территории  объекта

«Березняковский» (6 - 385).

Высоты даны в Балтийской системе.

Участок работ расположен в полигоне 103 государственной нивелирной сети.

П е р е ч е н ь     р а б о т,     в к л ю ч е н н ы х     в   к а т а л о г

Работа  №  I.  Нивелирование  II  и  III  классов  на  объекте  «Березняковский»  (6  -

385),

выполненное в 1964 г. Предприятием № 6.

Нивелирование  выполнено  в  соответствии  с  требованиями  «Инструкции  по

нивелированию I, II, Ш и IV классов», изд. 1963 г.

Объемы работ:

закладка фундаментальных реперов - 2;

закладка грунтовых реперов - 79;

закладка скальных реперов - 8;

нивелирование II класса - 120 пог. км;

нивелирование III класса -  445 пог. км.

Закрепление  на  местности  нивелирных  линий  II  и  III  классов  выполнено

постоянными  знаками:  фундаментальными  -  типа  117,  грунтовыми  -  типа  116  и

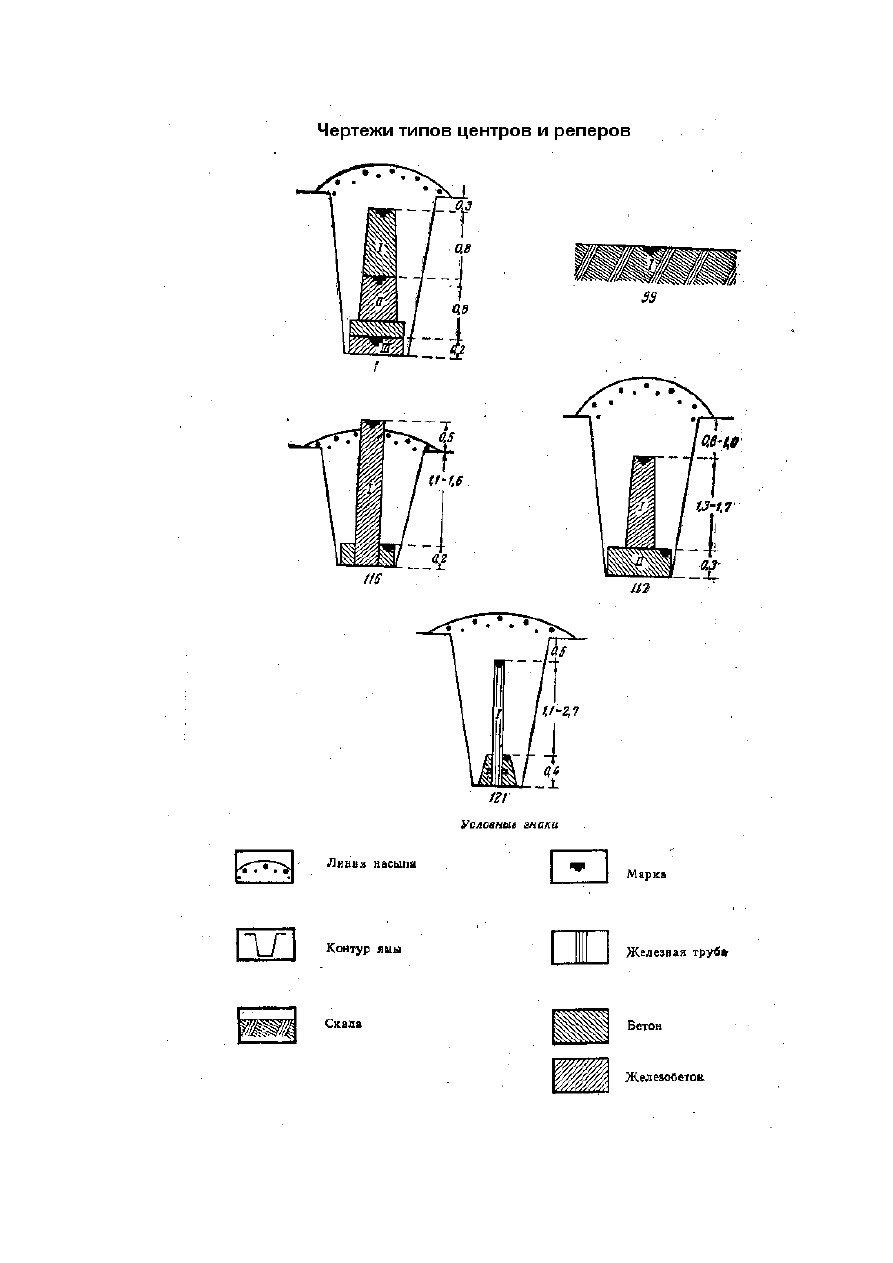

скальными - типа 99 (см. «Чертежи типов центров и реперов»).

При  производстве  работ  применяли:  для.  нивелирования  II  класса  -  нивелир

народного предприятия «Цейсс» (ГДР) Ni-004 № 6235, трехметровые штриховые рейки с

инварной полосой с полусантиметровыми делениями № 1408 и 1409; для нивелирования
III

класса  -  нивелиры  ЭОМЗ  ЦНИИГАиК  НА-1  №  17213  и  17282  и  НВ-1  №  1568,

трехметровые штриховые рейки с инварной полосой и полусантиметровыми делениями и

трехметровые деревянные шашечные рейки с делениями на обеих сторонах через 1 см,

В качестве переходных точек использованы костыли и башмаки.

Нивелирование  II  класса  выполнено  в  прямом  и  обратном  направлениях  по

способу  совмещения;  нивелирование  III  класса  выполнено  в.прямом  и  обратном

направлениях по способу совмещения и по способу отсчета по средней нити.

Работа  №  2.  Нивелирование  III  и  IV  классов  на  объекте  «Аягузский»  (К-221),

выполненное в 1950—1951 гг. Предприятием №6.

Пункты нивелирования IV класса в каталог не включены.

Нивелирование  выполнено  в  соответствии  с  требованиями  «Наставления  по

нивелированию III и IV классов и высотным теодолитным ходам», изд.. 1946 г.

Пункты на местности закреплены постоянными знаками: грунтовыми - типа 121 и

скальными - типа 99. Использованы пункты триангуляции с центром типа I.

Нивелирование III класса выполнено в прямом и обратном направлениях.






















94









95

Работа  №  3.  Нивелирование  III  класса  на  участке  Джанибай,  выполненное  в  1947  г.

Геолтехконторой.

Нивелирование  выполнено  в  соответствии  с  требованиями  «Наставления  по

нивелированию III и IV классов и высотным теодолитным ходам», изд; 1946 г.

Пункты на местности закреплены постоянными знаками: грунтовыми - типа 121 и

скальными - типа 99.

Нивелирование выполнено в прямом и обратном направлениях.



Таблица    I

Характеристика качества работ



№ работы, название линии

Средние квадратические ошибки на 1 км хода в

мм

случайные

системати-

ческие

из уравнивания

Нивелирование II класса

1. Березняки - Ивановка

±1,80

±0,07



Нивелирование III класса

1.

1,9

0,12

±2,7

2.

2,3

0,19

2,7

3.

2,2

0,18

2,7




Линия  нивелирования  II  класса  Березняки  —  Ивановка  работы  №  1  уравнена

вставкой между двумя твердыми знаками.

Нивелирные  линии  III  класса  всех  работ  уравнены  совместно  по  способу  узлов

(приближений).

В  качестве  исходных  при  уравнивании  служили  пункты  нивелирования  I  и  II

классов прежних лет.



Таблица



II





Исходные данные

№

 п

о

пор.



Название линии

(объекта), класс, год

производства,

организация,

выполнившая работу

Средние

квадратические ошибки

нивелирования на 1 км

хода в мм



Исходный

знак



Высота

над

уровнем

моя в м





Источники, откуда

выписана высота

случайная  системати-

ческая

1

2

3

4

5

6

7

1

Арысь – Новосибирск,
I

кл., 1956 г.,

Предприятие № 7

±0,15

±0,002

Грунт.

реп.

128

183,344

Каталог

предварительных

висот марок и реперов

нивелирования I

класса по линии Арысь
–

Новосибирск 1957 г.















2

Аягуз – Мулалы,
II

кл., 1935 г.,

Всесоюзный трест

основных геодезических

и гравиметрических

работ

0,25

0,03

Грунт.

реп.

684

196,785

Каталог высот  марок и

реперов

нивелирования I и II

классов (разрядов)
