Полная вода:

∆t = 0,2335

h

;

Θ

пв

 = 4

h

 + 0,2335

h

 = 4,2335

h

 = 4

h

14

m

;

f

пв

 = 382,1 cм.

Малая вода: 1-й корень уравнения (6.27)

∆t = 4,324

h

, что противоречит условию (6.29)

2-й корень дает результат
∆t = 0,1046

h



Θ

мв

 = 10

h

 + 0,105

h

 = 10,105

h

 = 10

h

6

m



f

мв

 = 126,8 см.

3.  Пример  расчета  мгновенных  уровней  на  моменты  между  срочными  (ежечасными)

наблюдениями методами линейной и параболической интерполяции.

Определить  высоту  мгновенного  уровня  на  t

1

 = 17

h

15

m

  пользуясь  данными  наблюдений

(табл. 1).

А. Линейная интерполяция.
На t

i

 = 17

h

                              f

i

 = 368 см

На t

i+1

 = 18                             f

i+1

 = 337 см



Б. Параболическая интерполяция.
На t

i-1

 = 16

h

f

i-1

 = 373 см

t

i

 = 17

h

f

i

 = 368 см

t

i+1

 = 18

h

                            f

i+1

 = 337 см

t

i+2

 = 19

h

f

i+2

 = 283 см

∆t = 15

m

 = 0,25

h



По формуле (6.25) a

1

 = -18,5

a

2

 = -13,0

a

3

 = 0,5

По формуле (6.24)

 = 363,1 см.

Приложение 38

к п. 6.5.4.

ОПРЕДЕЛЕНИЕ ПОПРАВОК

∆Z

f

 ЗА КОЛЕБАНИЯ УРОВНЯ МОРЯ ПО ТРЕМ И

БОЛЕЕ УРОВЕННЫМ ПОСТАМ

На  обширных  акваториях,  где  не  удается  установить  необходимое  количество  УП,  зоны

которых взаимно перекрываются, поправки

∆Z

f

 могут быть получены по трем и более постам

при  одинаковом  характере  прилива,  равномерном  изменении  величин  и  фаз  приливных
колебаний  и  подобных  непериодических  колебаниях.  При  соблюдении  этих  условий
поправки

∆Z

f

  определяют  способами  основанными  на  принципах  интерполирования  и

прогнозирования.

1.  Принцип  интерполирования  исходит  из  того,  что  длина  приливных  волн  составляет

несколько  сотен  километров,  а  величина  прилива  единицы  метров  и  поэтому  на
значительных  акваториях  поверхность  моря  может  быть  представлена  наклонной
плоскостью.  Если  известны  высоты  уровня  в  трех  или  большем  количестве  точек  такой
акватории, то линейным интерполированием можно получить высоту иной точки в пределах
контура ограниченного имеющимися УП.

Принцип интерполирования ограничивается еще одним условием: разность фаз прилива в

пределах контура не должна превышать 2-х часов. Принцип интерполирования реализуется
графоаналитическими  приемами  (интерполированием  по  зонам  между 3 и 4 уровенными
постами) или путем аналитического решения уравнений плоскости [21, 23].

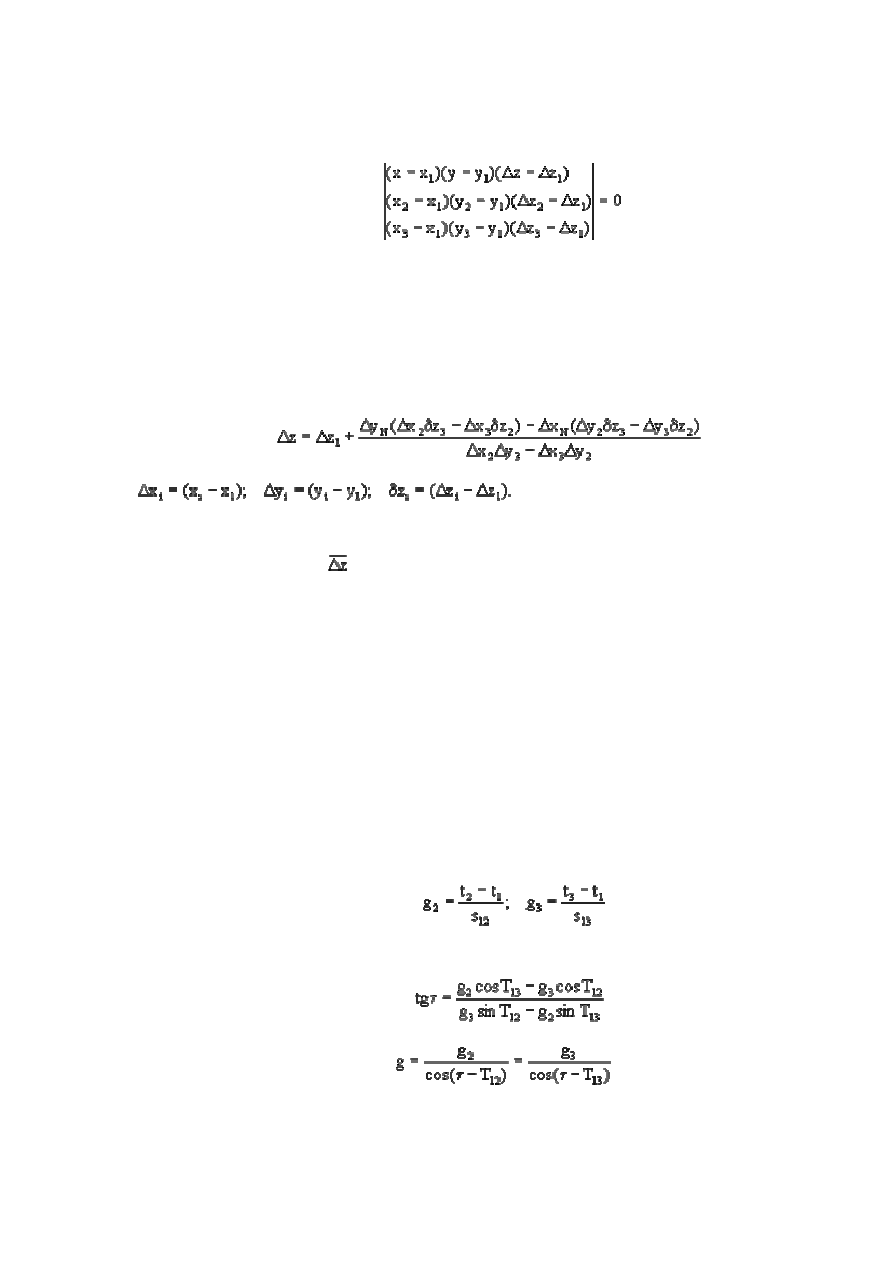

Аналитический  прием  реализуется  на  основе  уравнения  плоскости,  записанном  в  виде

определителя III порядка

                                         (1)

где N(x,у) - текущие  точки  внутри  акватории,  ограниченной  периметром  трех  уровенных

постов;

x

i

, y

i

 - прямоугольные координаты постов;

∆z

i

 - поправки за колебание уровня на соответствующих в момент измерения глубины в

текущей точке N;

∆z - искомая поправка за колебание уровня на момент измерения глубины в точке N.
Поправка

∆z на основе (1) вычисляется по формуле

                       (2)

где



Если  количество  постов  в  районе  более  трех,  то  весь  контур  разбивается  на  отдельные

треугольники и для каждого из них, включающего точку N, получают поправку

∆z согласно

(2). Вероятнейшее значение

 получают обычными приемами.

2.  Принцип  прогнозирования  основан  на  закономерности  изменений  величин  и  фаз

прилива,  а  также  элементов  непериодических  колебаний,  в  пределах  значительных
акваторий шельфовой зоны.

Указанные  закономерности  позволяют  прогнозировать  высоты  мгновенной  уровенной

поверхности  и  (или)  поправки

∆z

f

  за  колебания  уровня  моря  в  любой  точке  акватории  на

заданный  момент  времени (t

д

),  если  они  известны  на  нескольких  УП  (но  не  менее 3-х)  в

моменты времени: t = t

з

 +

∆t где ∆t - время необходимое для перемещения приливной волны.

В  аналитическом  варианте  этот  принцип  успешно  реализуется  по  градиентам  элементов
полуприлива.

Способ  градиентов  полуприлива  заключается  в  том,  что  на 3-х  или  большем  числе  УП,

ограничивающих  район  съёмки,  фиксируются  моменты  и  высоты  последовательных
экстремальных  уровней  прилива (t

пв

, h

пв

, t

мв

, h

мв

),  что  позволяет  определить  скорости

распространения  приливной  волны  по  направлениям  Т

12

,  Т

13

.....Т

1n

  с  первого  на  все  другие

уровенные посты

                                            (3)

а затем направление

τ и модуль g градиента приливной волны на акваторию съёмки

                                             (4)

                                           (5)

В качестве первого уровенного поста (УП1) целесообразно использовать пост на котором

соответствующая  фаза  прилива  наступает  ранее  других  постов.  При  числе  УП  более 3-х
возникают избыточные равенства типа (3), (4), что позволяет обработать результаты методом

наименьших квадратов (МНK) и получить более надёжные значения модуля и направления
приливной волны на заданном отрезке времени.

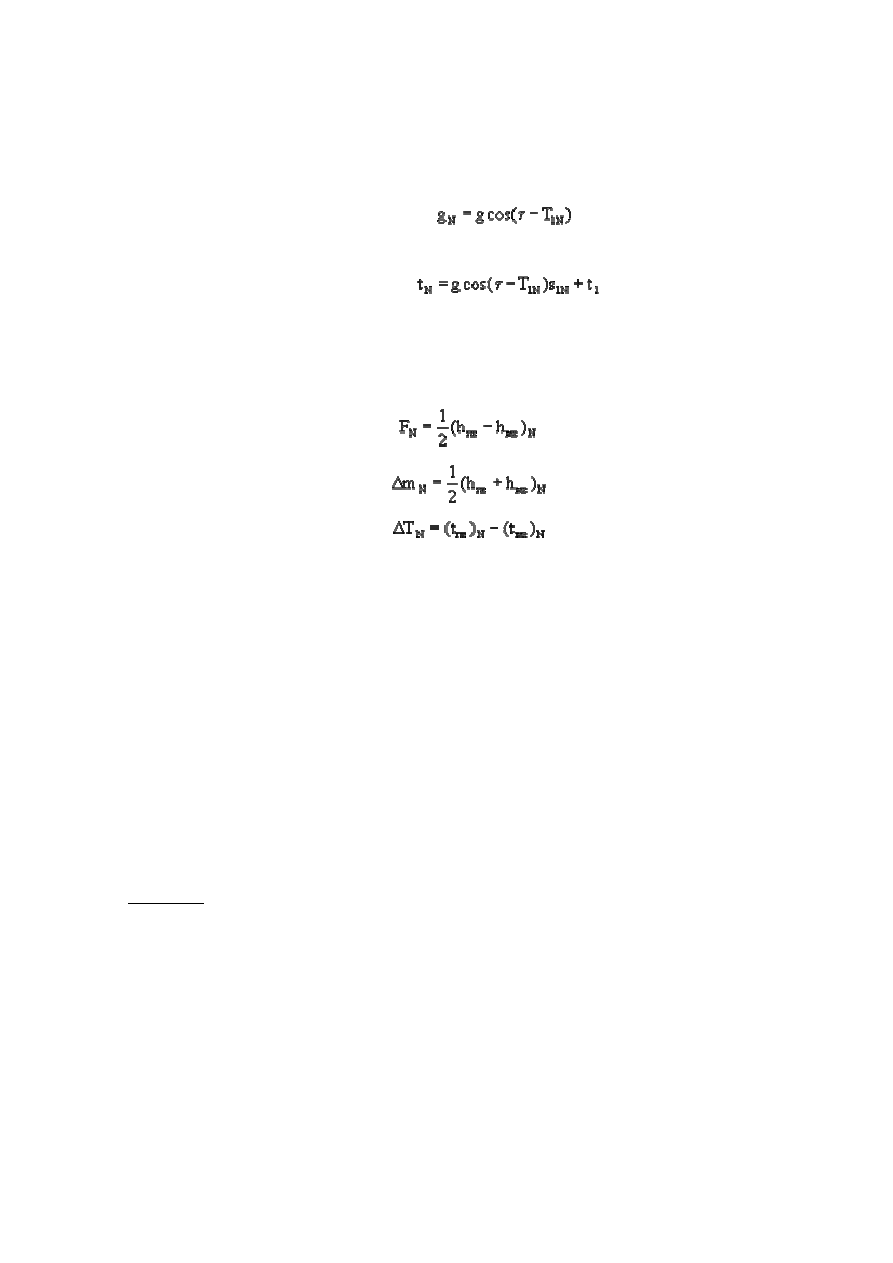

По  величинам g,

τ  определяют  скорость  g

N

  распространения  приливной  волны  по

направлению Т

1N

 к любой точке N с координатами x, y

                                                    (6)

а затем и момент наступления экстремального уровня

                                              (7)

Аналогичным  приемом  и  по  аналогичным  формулам  рассчитывают  градиенты  высот

экстремальных уровней и получают их величину (h

пв

, h

мв

)

N

 точке N.

Это позволяет определить величину всех элементов, входящих в уравнение полуприлива

(6.26):







Теперь  на  любой  момент t, заключенный  в  промежуток (t

пв



÷  t

мв

)  или (t

мв



÷  t

пв

),  можно

рассчитать поправку (

∆z

f

)

N

 по формуле

(8)

При  наличии  на  борту  быстродействующих  ЭВМ  поправки  (

∆z

f

)

N

  могут  определяться  в

реальном масштабе времени для каждой информативной глубины z

N

. При обработке съёмки

традиционными средствами точки N могут располагаться на таких удалениях друг от друга,
при которых поправка (

∆z

f

)

N

 изменяется в допустимых пределах. Подобные точки называют

фиктивными  уровенными  постами,  а  пределы  (зоны)  их  действия  могут  быть  установлены
обычным приемом.

Для подтверждения того, что в районе съёмки сохраняется одинаковый характер прилива,

а  также  для  контроля  точности  расчета  поправок

∆z

f

,  в  период  рекогносцировки  и

производства съёмки, на акватории устанавливают временные уровенные посты (самописец
уровня  или  судно  с  эхолотом),  на  которые  передаются  элементы  полуприлива  указанным
приемом.  Разности  расчетных  и  наблюденных  поправок  позволяют  оценить  их  точность  и
выбрать наиболее подходящую комбинацию уровенных постов.

Пример  1.  В  районе  съёмки  с  глубинами  до 20 м  расположены  три  УП.  Зоны  действия

постов  не  обеспечивают  определение  поправок  по  непосредственным  наблюдениям.
Характер прилива правильный полусуточный. Разность фаз прилива на постах не превышает
2  часа.  Для  контроля  равномерного  изменения  элементов  прилива  и  допустимости
использования  уравнения  плоскости  установлен  временный  УП N на  банке  в  северо-
западной части района.

Исходные данные

1. Координаты уровенных постов и расстояния между ними

Таблица 1

Координаты, км

Расстояния

№ УП

x

y

индекс

расстояния, км

1

337,7

387,8

s

12



43,9

2

294,6

379,4

s

13



123,2

3

248,7

474,2

s

23



104,9

N





s

1N



21,4







s

3N



110,9

2. Поправки

∆z

f

 колебание УМ по наблюдениям на постах 1.07.88.



Таблица 2

поправки

∆z

f

, см

поправки

∆z

f

, см

№ УП

t, час

1

2

3

N

№ УП

t, час

1

2

3

N

6

55

59

26

57

13

-83

-36

-7

-72

7

62

83

38

71

14

-70

-45

-16

-67

8

48

92

44

69

15

-53

-30

-18

-59

9

17

83

43

45

16

-20

-6

-14

-36

10

-4

50

35

14

17

9

18

-5

-3

11

-56

13

22

-31

18

21

42

6

21

12

-78

-18

7

-59

19

35

70

16

39

Решение



Расчет поправок осуществляют для контрольной точки N по уравнению плоскости (1).
1. Образуют разности координат: x

i

 - x

1

 =

∆x

i

; y

i

 - y

1

 =

∆y

i

:

∆x

2

 = -43,1;

∆y

2

 = -8,4;

∆x

N

 = -98,6;

∆x

3

 = -89;

∆y

3

 = 86,4;

∆y

N

 = -96,9.

2. Вычисляют общий (постоянный для комбинации УП) определитель системы

∆

0

 =

∆x

2

∆y

3

 -

∆x

3

∆y

2

 = -4471,44.

3.  Вычисляют  приращения  поправок

δz

i

 =

∆z

i

 -

∆z

1

  на  момент  времени t = 6 ч.  С  этой

целью используют величины

∆z

i

, приведенные в таблице 2:

δz

2

 = 59 - 55 = 4;

δz

3

 = 26 - 55 = -29.

4. Определяют числитель формулы (2)

∆ = ∆y

N

(

∆х

2

δz

3

 -

∆x

3

δz

2

) -

∆x

N

(

∆y

2

δz

3

 -

∆y

3

δz

2

) = -5705,5797

5. Вычисляют поправку

∆z в точке N на t = 6,0 ч.
∆z = ∆z

1

 +

∆/∆

0

 = 55 + 1,276005

≈ 56 см.

6.  Записывают  результат  расчета  в  таблицу 3. Для  сравнения  (контроля)  в  этой  таблице

приведены  величина  поправок  (

∆z

f

)  полученные  по  результатам  непосредственных

наблюдений

7.  Аналогично  выполняются  расчеты  для  всех  других точек  по  их  координатам (X, У)  в

моменты времени t

i

 и величинам поправок

∆z

i

 на постах на эти же моменты.

Таблица 3

Поправки, см

Поправки, см

t, час.

расчетные

наблюденные

t, час.

расчетные

наблюденные

6

56

57

13

-60

-72

7

71

71

14

-58

-67

8

68

69

15

-42

-59

9

48

45

16

-14

-36
