машины судно должно пройти на прямом курсе не менее 600 м до вехи и столько же после
нее.  В  момент  прохождения  траверза  вехи  на  эхограмме  делается  оперативная  отметка,  а
затем с нее снимается глубина.

г) Действительная скорость судна определяется на планшете крупного масштаба, для чего

при каждом прохождении трижды определяется место судна при установившейся скорости
(до вехи, у вехи, за вехой) прямой засечкой либо с помощью РГС.

д) До начала и после пробегов у вехи измеряется глубина с неподвижного судна, стоящего

к вехе тем же бортом, на том же курсе и на том же расстоянии, что и при пробеге, а также
определяется осадка носа и кормы судна.

е)  Эхолот,  используемый  при  измерениях,  должен  быть  хорошо  отрегулирован  и  давать

четкую  запись  нулевой  линии  и  линии  дна;  непременным  условием  является
крупномасштабность  записи  на  эхограмме  и  периодические  измерения  частоты  вращения
электродвигателя эхолота.

ж) Поправка за проседание судна

∆Z

0

 на разных глубинах в зависимости от скорости его

движения  определяется  как  разность  глубин,  измеренных  эхолотом  с  неподвижного  и
движущегося  судна  у  каждой  из  выставленных  вех.  Глубины  исправляются  поправками  за
отклонение  частоты  вращения  электродвигателя,  за  углубление  вибраторов  и  за  изменение
уровня.

з) Результаты обработки измерений представляются в виде графика зависимости поправки

∆Z

0

 от измеренной глубины Z для тех скоростей, на которых выполнялась съёмка.

II.  Определение  поправки  за  изменение  осадки  (углубления  вибраторов)  при  съёмке  по

сравнению с углублением вибраторов (осадкой) при тарировании

.

Поправка

 определяется  как  разность  осадки  судна  или  углубления  вибраторов  при

съёмке  и  тарировании  путем  измерения  расстояния  d

2

  от  действующей  ватерлинии  до

палубы (формула 6.36). При работе с забортным вибратором значения углубления вибратора
отсчитываются непосредственно по делениям на штанге забортного устройства.

Приложение 34

к п. 6.6.7.5

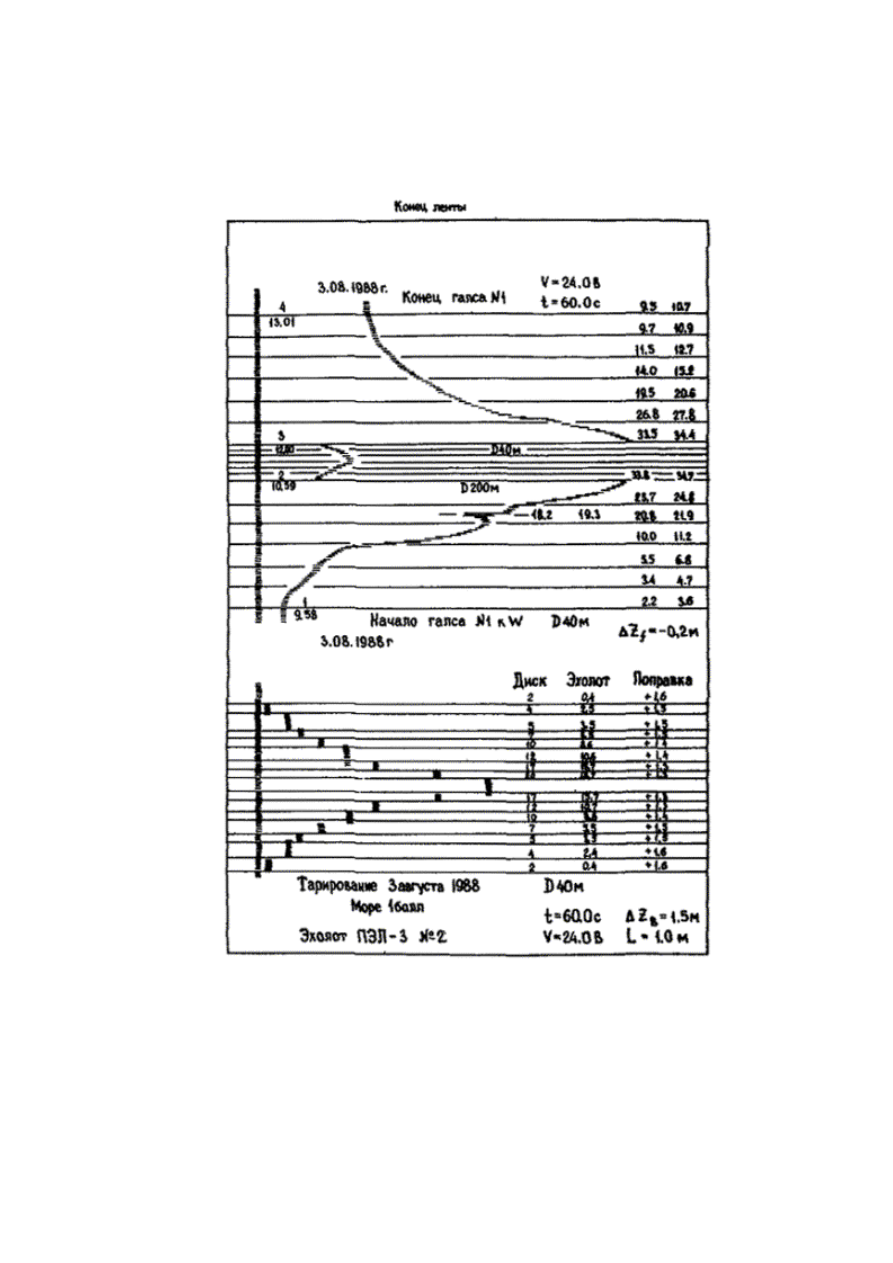

Образец оформления эхограммы



Приложение 35

к п. 6.7.6.1. и к п. 7.2.5.2.

Рекомендации по оценке погрешностей положения горизонталей по высоте

(погрешностей значения горизонталей)

I.  Для  предварительной  ориентировочной  оценки  средней  погрешности  значений

горизонталей,  при  точности  и  подробности  съёмки,  близким  к  нормальным  для  промера
(междугалсовые расстояния близки к 1 см в масштабе съёмки, точность определения места

судна не хуже 0,15 от величины междугалсовых расстояний), средние погрешности значения
горизонталей, отображающих на съёмочных оригиналах участки дна единые по глубинам и
расчлененности, рекомендуется оценивать по формуле:

   (1)

где: t

γ - максимальный доминирующий уклон дна;

m

z

 - средняя квадратическая погрешность измерения глубины, м;

М - средняя квадратическая погрешность определения места судна, м;
L - среднее междугалсовое расстояние, м.
1.1. При съёмке мелководий с глубинами до 30 м для такой оценки следует использовать

формулу:

                                      (2)

1.2. Для определения максимального доминирующего уклона дна следует по съёмочным

оригиналам карты или эхограммам съёмочных, контрольных и рекогносцировочных галсов
определить  не  менее 100 значений  максимальных  уклонов  дна  в  точках,  равномерно
распределенных  на  исследуемом  участке  и  составить  ряд  распределения  этих  значений  по
величине.  Максимальному  доминирующему  уклону  соответствует  значение,  отсекающее  в
ряду границу 10 % (на участках с нераcчлененной и слабонаклонной поверхностью дна - 5
%) наибольших уклонов.

Значение максимального доминирующего уклона дна может быть получено графически, с

кривой накопленных относительных частостей (Р %) в соответствии с рисунком:

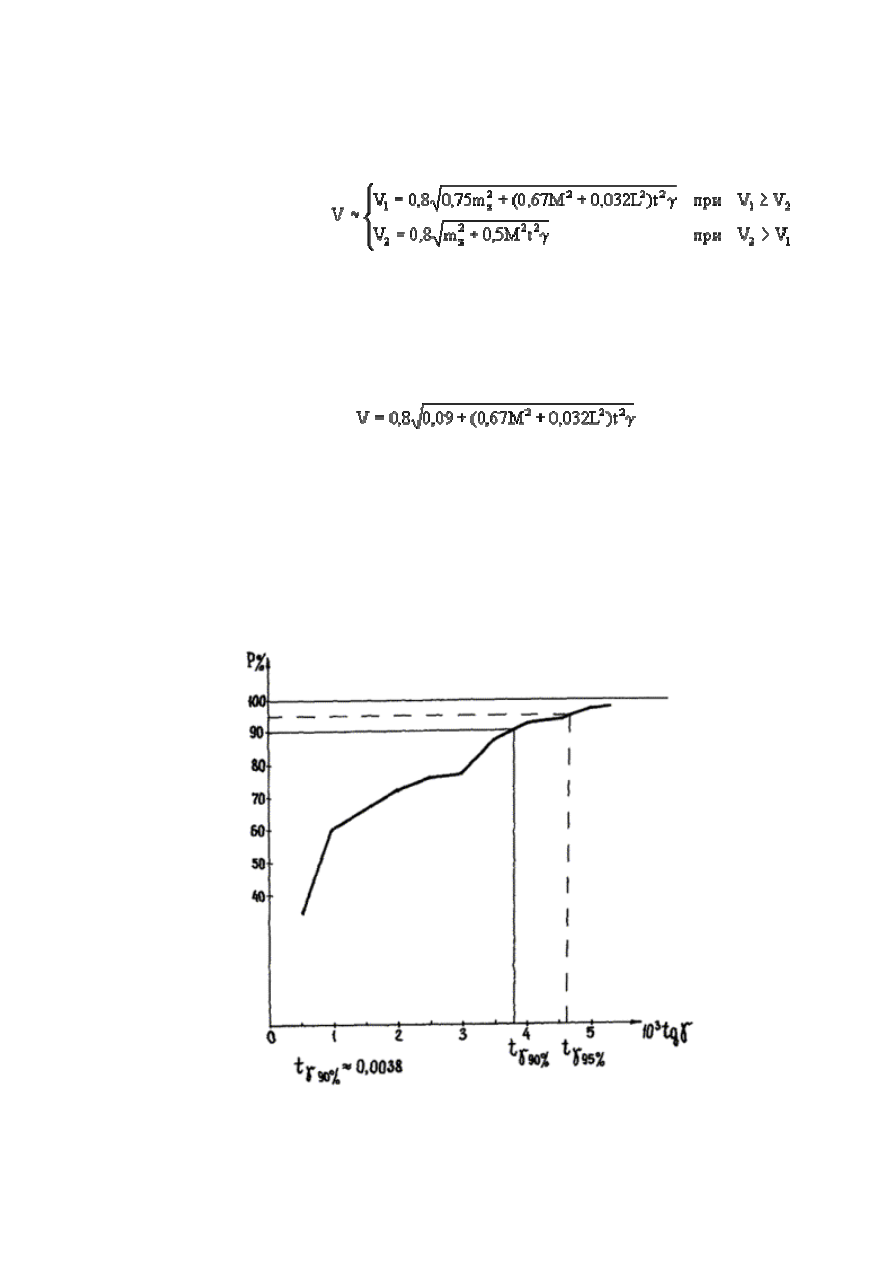

Пример определения значения максимального доминирующего уклона дна (t

γ

) по кривой

накопленных частостей уклонов.

Предварительные  значения  средней  глубины  (для  предвычисления  погрешности

измерения  глубин)  и  максимального  доминирующего  уклона  дна  можно  определять  по
навигационным морским картам наиболее крупного масштаба последних изданий на район
съёмки.  При  этом  следует  иметь  в  виду,  что  картографическое  изображение  подводного
рельефа приводит к некоторому сглаживанию неровностей, отчего величины уклонов дна по
картографическим  материалам,  включая  и  съёмочные  оригиналы  карт,  получаются
заниженными.  Поэтому  желательно  для  окончательных  оценок  использовать  данные
цифрования  эхограмм  с  дискретностью  порядка 0,25 - 0,15 от  междугалсового  расстояния
(L).

2.  Для  выбора  обоснованной  величины  сечения  сложного  расчлененного  подводного

рельефа  по  данным  съёмки  определяется  средняя  погрешность  положения  горизонталей
относительно высотной основы (погрешность значения горизонталей) по общей формуле:

                                         (3)

где: m

сл

 - определяется при оценке точности отметок дна по формуле (6.25);

∆

т

 = (

) - характеристика  неоднородности  уклонов  дна,  определяется  по

формулам (5), (6) или (9) и (10), с учетом рекомендаций приложения 36;

m

иг

 - средняя квадратическая погрешность интерполирования горизонталей.

2.1. Для определения величин

∆

т

 и m

иг

 следует использовать данные рекогносцировочных,

контрольных и съёмочных галсов, причем обязательным является отбраковка недостоверных
значений  глубин.  Для  расчетов  привлекаются  все  данные,  либо  отбираются  съёмочные
галсы, пересекающие типичные и характерные для района работ формы подводного рельефа.

В  зависимости  от  вида  съёмочной  информации  промера  (цифрового - в  виде

равноотстоящих  по  галсу  значений  измеренных  глубин,  или  аналогового - в  виде
обработанных  вручную  эхограмм)  выбирается  один  из  возможных  путей  расчета
погрешностей интерполирования горизонталей расчлененного подводного рельефа.

2.2.  При  аналоговом  представлении  съёмочной  информации  в  виде  эхограмм,  на  них,  в

соответствии  с  рисунком,  через  равные  промежутки,  соответствующие  средней  величине
междугалсового  расстояния  при  съёмке,  отбираются  значения  опорных  глубин  (отметок)  и
измеряются расстояния между опорными глубинами и всеми глубинами конкретного участка
(соответствующего  междугалсовому  расстоянию),  определенными  в  процессе  обработки
эхограмм (то есть регулярными и характерными):

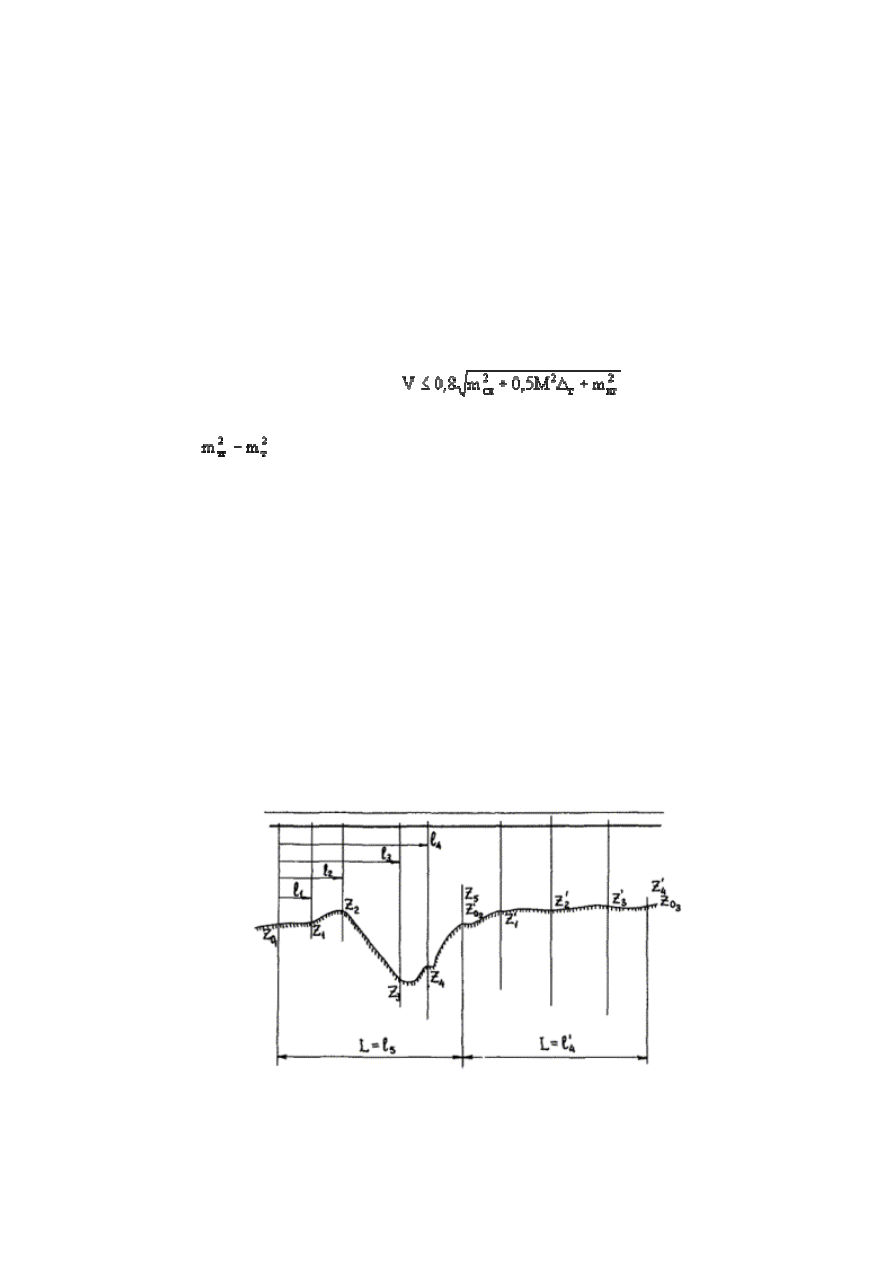

Выбор опорных глубин и измерение расстояний между глубинами на участках эхограмм

для  определения  погрешностей  интерполирования  горизонталей  при  отображении
подводного рельефа.
