Погрешности

,

,

 практического  значения  в  современных  эхолотах  не

имеют,  т.к.  приемы  определения  соответствующих  поправок  обеспечивают  высокую

точность (менее 0,1 м). Значения

 и

 учитываются в частных случаях.

Ориентировочные  значения  указанные  в  формуле (11) ср.  кв.  погрешностей  приведены

выше в п. 3, 4, 5, 6 и 7. Применительно к типу эхолота частные погрешности выбираются из
действующих  инструкций  по  эксплуатации  промерных  эхолотов  с  учетом  указаний
настоящего  Руководства.  В  таблице  приведены  априорные  значения  ср.  кв.  погрешностей

, рассчитанные для эхолотов типа ПЭЛ-3, ПЭЛ-4 и ЭРА-1 по формуле (11).

Глубина (м) по диапазонам

крупномасштабный мелкомасштабный

10 20  40  50 100 200

Номер

пункта

Обозначения

ср. кв. погрешности, м



Для самописцев

1 m

отс

 0,1

0,1

0,1

0,35

0,35

0,35

2 m

э

 0,1

0,15

0,15

0,3

0,5

1,0

3

 = 0,4 % Z

0,04 0,08  0,16  0,2  0,4  0,8

4

 = 0,4 % Z

0,04 0,08  0,16  0,2  0,4  0,8

5



0,1 0,2  0,2  0,2  0,5  0,5

6

 в % к Z

1,8 1,5  0,9  1,2  1,0  0,8



(по п. 1, 2, 3, 4, 5)















Для цифровой регистрации

7 m

э

 0,11

0,12

0,14

0,15

0,2

0,3

8

 = 0,1 % Z

0,01 0,02  0,04  0,05  0,1  0,2

9

 в % к Z

1,5 1,2  0,7  0,6  0,7  0,5



(по п. 4, 5, 7, 8)













Приложение 17

к п. 5.1.53 - 5.1.57

ВЫЧИСЛЕНИЕ ПОПРАВОК ЭХОЛОТА, ОПРЕДЕЛЕННЫХ ТАРИРОВАНИЕМ

Исходные  данные  для  расчета  выбирают  из  эхограмм  промера  по  записям  результатов

тарирования эхолота. Снятые с эхограммы глубины и отсчеты глубин по линии тарирующего
устройства  выписываются  в  табл. 1, ниже  приведен  пример  для  расчета  поправки

∆Z

т

  на

случай, если тарирование выполнено с помощью контрольного диска.

1. Вычисляют суммарные поправки

∆Z

т

 для глубин, измеренных на каждом из горизонтов

тарирования по формуле

∆Z

т

 =

∆Z

л

 -

∆Z

э

,

где Z

л

 - отсчет глубины по маркам линя;

Z

э

 - глубина, снятая с эхограммы.

Таблица 1

Дата, время, место

тарирования, № планшета, №

эхолота

Напряжение

судовой

сети

Число оборотов

электродвигателя

Глубины по

линю Z

л

, м

Отсчет

глубин с

эхограмм Z

э

,

м

Суммарная

поправка эхолота

∆Z

т

, м

06.07.88 г. 24

В 30

вспышек 2  1,7  +0,3

07.10 - 07.30



60,2 с 3

2,8

+0,2

Бухта Тихая





4

3,8

+0,2

Дата, время, место

тарирования, № планшета, №

эхолота

Напряжение

судовой

сети

Число оборотов

электродвигателя

Глубины по

линю Z

л

, м

Отсчет

глубин с

эхограмм Z

э

,

м

Суммарная

поправка эхолота

∆Z

т

, м

Пл. № 10-86-2





5

4,9

+0,1

ПЭЛ-3 № 23





7

6,9

+0,1







10

10

0,0







15

15,2

-0,2







20

20,3

-0,3





30 вспышек 30  30,5  -0,5



24 В 60,4

с 40

40,6

-0,6

2. По полученным

∆Z

т

 строят график тарирования. На миллиметровой бумаге проводят 2

оси:

- по горизонтальной оси откладывают значение глубин Z

э

 в масштабе 5 метров в 1 или 2-х

см;

- по вертикальной оси - величины суммарных поправок

∆Z

т

 в масштабе, обеспечивающем

снятие поправок с точностью 0,1 м (0,1 м в 1 см).

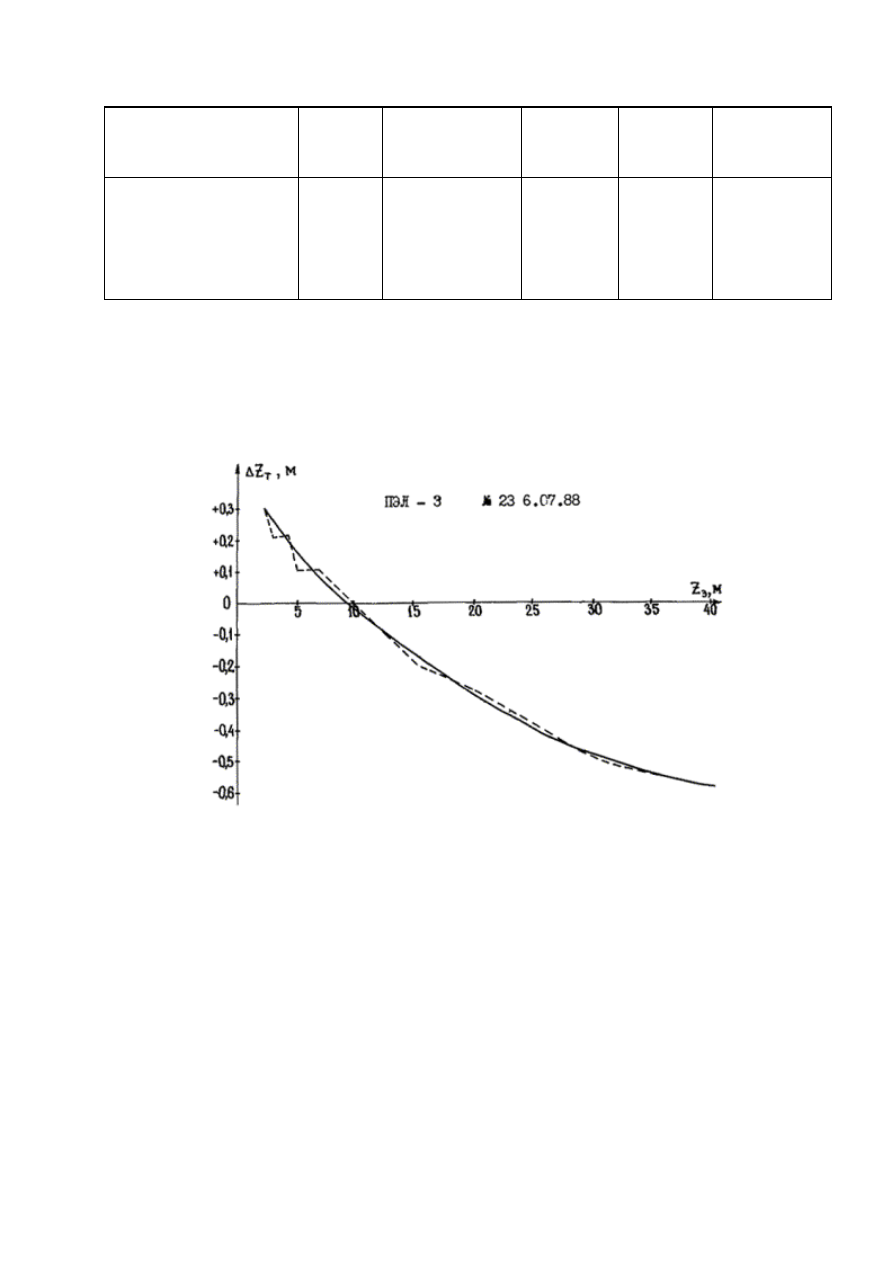

График тарирования эхолота

На  рисунке  дан  пример  графика  суммарных  поправок

∆Z

т

,  полученных  из  одного

тарирования.  Пунктирной  линией  соединены  точки,  нанесенные  по  данным  табл. 1.
Сплошной  линией  проведена  осредненная  кривая  так,  чтобы  все  точки  отстояли  от  нее  не
более чем на 0,3 м в масштабе графика.

Если  продолжительность  работы  эхолота  превышала 6 - 8 часов,  а  также  в  случаях

перемещения промерного судна на участки, где предполагается изменение гидрологического
режима (устьевые участки рек, смена соленых и пресных вод в зависимости от фазы прилива
и  т.п.),  выполняется  повторное  тарирование.  В  этих  случаях  на  графиках  суммарных
поправок  по  данным  двух  последовательных  за  один  день  тарирований  проводится
осредненная  кривая  с  соблюдением  условия,  чтобы  максимальные  расхождения  между
осредненными кривыми и фактическими не превышали допусков п. 5.1.57.

3.  Составляют  таблицу  поправок

∆Z

т

.  На  каждую  поправку  снимают  пределы  диапазона

глубин, в котором значение

∆Z

т

 остается постоянным, кратным 0,1 м.

Таблица 2

Дата промера 6.07.1988

Эхолот № 23

∆Z

т

, м

+0,3 +0,2 +0,1  0,0  -0,1

Z

э

, м

2,0 - 2,5

2,6 - 5,0

5,1 - 8,0

8,1 - 11,0

11,2 - 14,0

∆Z

т

, м

-0,2 -0,3 -0,4  -0,5  -0,6

Z

э

, м

14,2 - 18,0

18,2 - 22,0

22,5 - 28,0

28,5 - 35,0

35,5 - 41,0

4.  Вычисляют  поправку

 за  отклонение  числа  оборотов  электродвигателя  эхолота  во

время промера от значения, которое наблюдалось при тарировании:



или

 = к Z,

где

 - поправка за обороты для данной глубины;

t

т

 - время номинального числа вспышек (30, 60 или 90 вспышек контрольной лампочки в

зависимости от типа эхолота) при тарировании;

t

н

 - время того же числа вспышек при промере;

 - коэффициент вычисляется по данным контроля оборотов через 1 - 2 ч работы

эхолота.

Поправка

 не  учитывается,  если  отклонение  оборотов  от  первоначального  значения

при тарировании не превышает

± 0,5 %.

Результаты расчета сводятся в таблицу или строится график.

Таблица 3

Поправки

 при t

т

 = 60,3 с

измеренные глубины





4 5 7 10 15 20 25

30 35 40

0,4

0,01

0  0,1 0,1 0,1 0,2 0,2  0,3 0,3 0,4  0,4

1,0

0,02

0,1 0,1 0,1 0,2 0,3 0,4  0,5 0,6 0,7  0,8

1,6

0,03

0,1 0,2 0,2 0,3 0,4 0,6  0,8 0,9 1,0  1,2

2,2

0,04

0,2 0,2 0,3 0,4 0,6 0,8  1,0 1,2 1,4  1,6

5. Проверяется необходимость учета поправки

∆Z

0

 за проседание катера на мелководье во

время  движения.  Величина

∆Z

0

  определяется  для  данного  судна  обычно  один  раз  путем

проведения  натурных испытаний,  которые  заключаются  в  многократном  измерении  глубин
эхолотом с неподвижного и движущегося судна у выставленных на мелководье вех:



где

 -  глубина  измерения  эхолотом  у  вехи  при  проседании  движущегося  катера  с

установленной для промера скоростью;

 - глубина, измеренная эхолотом «на стопе» катера у той же вехи.

Чем  больше  скорость  судна  и  меньше  запас  воды  под  его  днищем,  тем  больше

проседание, особенно судов с малым отношением длины к ширине корпуса.

Необходимость учета

∆Z

0

 обычно возникает при промере мелководных фарватеров, бухт

и  гаваней  с  глубинами  менее 10 м  при  скорости  хода  более 4 уз.  Например,  для  малого

гидрографического катера с осадкой 0,7 м при скорости движения 5 уз величина проседания
на глубине 2,5 м равна 0,21 м, а на глубине 7 м уменьшается до 0,10 м.

При  производстве  промера  в  мелководных  районах,  имеющих  важное  навигационное

значение, скорость промерных катеров уменьшают до 3 - 4 уз и таким образом исключают
проседание, следовательно, необходимость учета поправки отпадает (

∆Z

0

 = 0).

6. Вычисляются поправки эхолота, используемые для исправления измеренных глубин, по

формуле

.

Затем приступают к исправлению глубин общей поправкой

∆Z = ∆Z

f

 +

∆Z

э

.

Приложение 18

к п. 5.2.7.3

ПРИВЕДЕНИЕ УГЛОВ, ИЗМЕРЕННЫХ СЕКСТАНОМ, К ГОРИЗОНТУ

Углы,  измеренные  секстаном,  приводят  к  горизонту  введением  поправки

∆Х

н

.  Расчет

поправки

∆Х

н

 производится в следующем порядке:

1. Выбирают из формуляров планшетов или других материалов высоты Н

1

 и Н

2

 опорных

пунктов над уровнем моря.

2. Снимают с карты или планшета расстояния Д

1

 и Д

2

 от определяемой точки до опорных

пунктов с точностью до 0,1 км.

3.  По  Н

1

,  Д

1

  и  Н

2

,  Д

2

  по  номограмме  (стр. 445) определяют  углы  превышений  а

1

  и  а

2

  с

точностью до десятых долей градуса.

4. Вычисляют полусумму

 и полуразность

.

5.  Из  таблиц  величин I и II по  аргументам

 и  измеренному  углу  X

н

  выбирают

первый член поправки (I), а по аргументу

 и Х

н

 - второй член поправки (II).

6.  Получают  искомую  поправку

∆Х

н

  как  разность I - II, которая  прибавляется  к

измеренному углу со своим знаком.

Пример 1

Дано: Н

1

 = 220 м, Н

2

 = 310 м, Х

н

 = 64

°12, Д

1

 = 3,7 км, Д

2

 = 2,8 км.

Решение. По номограмме находим:

а

1

 = 3,4

°; а

2

 = 6,4

°.

Вычисляем:

 = 4,9

°

= 1,5

Из таблицы находим: I = 15; II = 4.
Искомая поправка

∆Х

н

 = I - II = +11.

Приведенный к горизонту угол

Х = Х

н

 + (

∆Х

н

) = 64

°12 + 11 = 64°23.

Пример 2
