ГКИНП-11-157-88. РУКОВОДСТВО ПО ТОПОГРАФИЧЕСКОЙ СЪЕМКЕ ШЕЛЬФА И ВНУТРЕННИХ ВОДОЕМОВ - часть 51

Технические данные

Тип

Марка

самописца

Назначение

Диапазон

измерений,

Погрешность

измерения

уровня по

диапазонам,

мм

Погрешность

хода часов за

сутки по

диапазонам,

мин

Автономность

работы, сут

Масса,

кг

1 2 3 4

5 6 7

прибрежной зоне,
регистрация

ежечасная
радиопередача

двухкратным
повторением в коде
Морзе (содержание
радиопрограммы -
двухбуквенный
позывной

значения уровня в
см)

3. Радиосистема для определения места судна.
Гидрографическая радиодальномерная автоматизированная система (ГРАС) /16/

представляет собой двухканальный фазовый радиодальномер, предназначенный для
высокоточного определения места судна (катера) при производстве исследовательских и
съёмочных работ на акватории.

В состав системы входит одна судовая и две береговые станции. Место судна (катера)

определяется по двум одновременно измеренным расстояниям до береговых станций.
Значения измеренных расстояний в метрах высвечивается на табло, результаты измерений
автоматически перфорируются в коде МТК-2 перфоратором ПЛ-150.

Использование системы возможно в любое время суток, а также в туман, дождь или снег,

при температуре воздуха от -40 до +50

°С. Все блоки судовой и береговых станций

выполнены брызгозащищенными.

Радиодальномер самолетный РДС-2 /11/ может применяться для определения места судна.

В его комплект входят три наземных станции (ведомых) и одна подвижная станция на судне.
Судовая  станция  состоит  из  приемо-передатчика,  индикатора  и  антенны,  обеспечивающих
измерение расстояний одновременно до двух береговых станций. Питание судовой станции
производится  от  источника  напряжения  переменного  тока 115 В  частотой 400 Гц  и
источника  постоянного  тока 27 В.  Потребляемая  мощность  порядка 400 Вт.  В  комплект
береговой  станции  входит  приемо-передатчик,  выносной  высокочастотный  узел,  антенна.
Береговые  станции  могут  размещаться  в  кузове  автомашины,  специально  оборудованной
палатке,  на  площадке  для  наблюдателя  геодезического  знака.  Антенна  и  высокочастотный
блок  крепятся  на  мачте  высотой  до 12 метров.  Питание  береговых  станций  автономное  от
бензоэлектрического агрегата. Потребляемая мощность 350 Вт.

Радиогеодезическая система «Поиск» /3, 21, 35/ разработана институтом ВНИИГеофизика

в 1958 году, модернизирована в 1963 и 1972 годах (системы «Поиск-Т», «Поиск-М», «Поиск-
Д»).

В комплект системы «Поиск» входят четыре береговые передающие радиостанции и

подвижные приемные станции - фазовые зонды, которые устанавливаются на судах. Питание
береговых станций осуществляется от агрегатов, состоящих из бензодвигателя, спаренного с
генератором  и  буферной  аккумуляторной  батареей.  Фазовый  счетчик  с  регистратором
позволяет  непрерывно  записывать  на  ленту  приращение  фазовых  циклов,  проходящих  со
скоростью  до 1,2 цикла  в  секунду.  В  регистраторе  предусмотрены  три  скорости  протяжки
бумаги.  Фазовый  зонд  питается  постоянным  током  напряжением 27 В  от  бортсети  судна.
Потребляемая мощность не более 250 Вт.

Базовая радионавигационная автоматизированная система (БРАС) /17/ отличается

помехоустойчивостью  и  дает  возможность  без  предварительной  геодезической  привязки
однозначно  определять  координаты  места  судна  в  любое  время  суток  в  зоне  действия
системы.  При  помехах  система  может  переключаться  на  другие  каналы.  Возможен  вывод
информации  с  приемоиндикатора  на  ЭВМ,  а  также - сопряжение  с  самописцем  СПУ-2.
Береговые  станции  системы  могут  работать  как  в  режиме  ведущей,  так  и  режиме  ведомой.
Это  позволяет  перестановкой  только  одной  станции  определять  координаты  судна  в  новом
районе.  Береговые  станции  монтируются  на  автомобиле.  Энергопитание  станций
обеспечивается  собственными  агрегатами.  Возможно  подключение  к  электросети 220 В 50
Гц.

4. Приборы для измерения глубин.
Для производства топографо-геодезических работ на реках, озерах, водохранилищах и

морях используются промерные эхолоты, как правило, отечественного производства - ПЭЛ-
3, ПЭЛ-4, ЭРА-1. Эхолот марки ПЭЛ-3 снят с производства. Однако значительное число
эхолотов этой модели еще находится в эксплуатации. Поэтому ниже наряду с описанием
эхолотов ПЭЛ-4 и ЭРА-1 приведены краткие сведения и о нем.

Эхолот ПЭЛ-3 состоит из центрального прибора и вибраторов. Последние могут

устанавливаться как в прорези днища, так и у борта в специальном обтекателе. В комплект
эхолота  входят  также  тарирующее  устройство,  выносная  кнопка  оперативной  отметки
(педаль)  и  приборы  для  обработки  эхограмм.  Запись  глубин  на  ленту  осуществляется  с
помощью пера, укрепленного на специальной бесконечной ленте. Имеется два диапазона 0 -
40  м  и 0 - 200 м.  Скорость  движения  эхограммы  на  соответствующих  диапазонах 40 и 8
мм/мин,  время  расходования  одного  рулона 10 и 50 часов.  Эхолот  имеет  стрелочный
индикатор  для  контроля  оборотов  электродвигателя  и  устройство  для  смещения  записи  от
нулевой линии, дающее возможность записывать глубины на эхограмме от горизонта воды.
Масса самописца 32 кг, всего комплекта 94 кг.

Эхолот ПЭЛ-4. Принцип действия его показан на рисунке 1. Изучение и прием

акустических сигналов осуществляется одним пьезокерамическим вибратором. Измеренные
эхолотом  глубины  фиксируются  на  бумажной  ленте  ЭТБ  шириной 220 мм  и  длиной 25 м.
Эхолот  имеет  две  шкалы  (поддиапазона) 0 - 50 м  и 0 - 200 м.  Лента  в  самописце
передвигается со скоростью 10 или 20 мм/мин в поддиапазоне 0 - 200 м и 40 и 80 мм/мин в
поддиапазоне 0 - 50 м. Одновременно с записью на бумажной ленте глубины фиксируются
на табло цифрового указателя глубин (ЦУГ) и телеграфном аппарате СТА-М67 в цифровом
виде через интервалы времени 5, 10, 15, 20, 30 или 60 с. Кроме того, эхолот имеет выход на
внешние  регистрирующие  устройства  с  выдачей  следующих  сигналов:  импульс  начала
отсчета  (старт)  и  импульс  прихода  эхо-сигнала  (стоп).  В  момент  регистрации  глубин
аппаратом  СТА-М67  эхолот  выдает  управляющий  сигнал  на  подвижную  станцию  РГС  по
специальному  кабелю.  Имеется  устройство  для  автоматического  нанесения  оперативных
отметок через интервалы времени 1 или 5 минут, а также вручную.

Эхолот позволяет производить исправление глубин: за отклонение вертикальной скорости

распространения звука в воде от расчетной с точностью 0,1 м/с (за исключением глубин,
регистрируемых самописцем), за углубление вибратора и уровень моря в пределах

±5 м с

точностью 0,1 м.

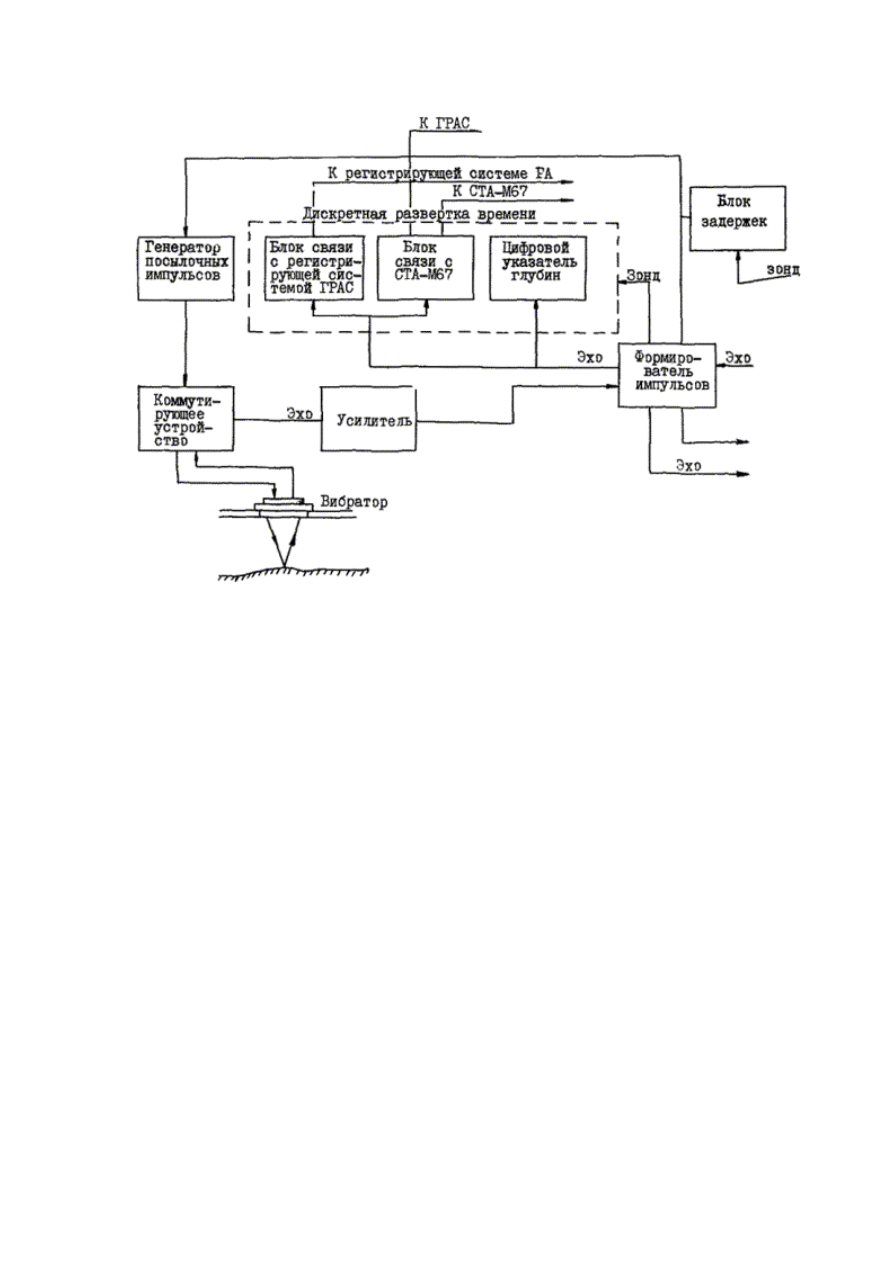

Рис. 1. Принципиальная схема работы эхолота.

Применение телеграфного аппарата типа СТА-М67 для цифровой регистрации глубин

дает возможность обрабатывать материалы промера на ЭВМ /15/.

Эхолот ЭРА-1 предназначен для измерения глубин в диапазоне 0,5 - 250 м и при

топографической съёмке шельфа и внутренних водоемов*

)

. Вывод информации о глубинах

производится на цифровое табло и электроэрозионную бумагу (типа ЭРБ-1) с параметрами:
ширина - 110 мм,  рабочая  ширина - 100 мм,  длина  ленты - 15 м.  В  эхолоте  также
предусмотрена  возможность  подключения  выносного  регистратора  информации  на
магнитную ленту. Эхолот имеет три шкалы: 0 - 50 м с поддиапазонами 0 - 10, 10 - 20, 20 - 30,
30 - 40, 40 - 50 м; 0 - 100 м с поддиапазонами 0 - 20, 20 - 40, 40 - 60, 60 - 80, 80 - 100; 0 - 250 с
поддиапазонами 0 - 50, 50 - 100, 100 - 150, 150 - 200, 200 - 250 м.  Переключение
поддиапазонов  на  всех  трех  шкалах  производится  автоматически.  Масштаб  записи  глубин:
1:100 на шкале 0 - 50 м; 1:200 на шкале 0 - 100 м; 1:500 на шкале 0 - 250 м. Оперативные
отметки  на  эхограмму  наносятся  автоматически  через 30, 60, 120, 240 с,  а  также  вручную
через  любое  время.  Ввод  поправки  в  измеряемую  глубину  осуществляется  плавной
регулировкой  скорости  распространения  звука  в  воде  в  пределах  от 1425 до 1560 м/с.
Скорость звука в режиме ввода поправки высвечивается на цифровом табло.

)

Для пояснения принципа работы эхолота на рис. 2 представлена его электрическая

функциональная схема.

Отличительной особенностью эхолота ЭРА-1 от ПЭЛ-4 является электронная развертка

времени, которая исключает погрешность за нестабильность вращения электродвигателя,
крупный масштаб записи и малые габариты.

Состав эхолота ЭРА-1 аналогичен составу ПЭЛ-4 и включает:
1) центральный прибор;
2) гидроакустическую антенну;

3) аккумуляторную батарею.

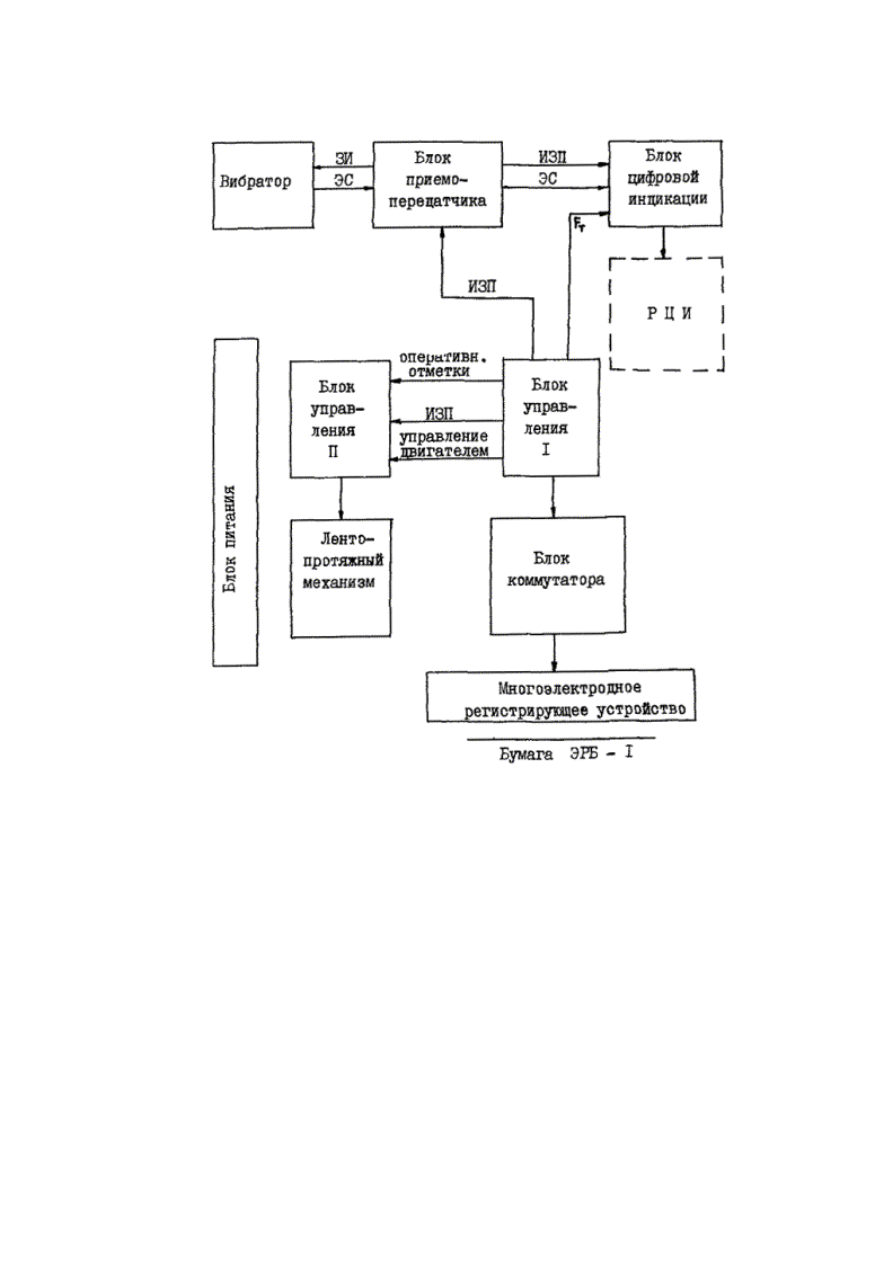

Рис. 2. Функциональная схема эхолота-регистратора автоматизированного ЭРА-1.

Промерный комплекс «Атлас-Электроник» западногерманской фирмы Фрид Крупп

записывает  глубины  на  эхограмме,  преобразует  в  цифровую  форму  глубину  и  время  и  с
заданной дискретностью регистрирует их на перфоленте, табуляграмме. В его состав входят
блок запроса данных и управления регистрацией Даку 20, осуществляющий управление всей
программой  работы  этой  аппаратуры,  самописец  Десо 10 для  записи  глубин  на  эхограмму,
цифровой  индикатор  глубин  Едиг 10, блок  цифровых  часов  Дигу 20, перфорирующее  и
цифровое устройства, блок ручного ввода данных Дама 10. Глубины и время преобразуются
в цифровую форму с точностью до 5 см и 1 секунды. Эти данные высвечиваются на световом
табло. Некоторые сведения, необходимые при обработке, такие как номер планшета, номер
эхограммы,  номер  перфоленты,  номер  района,  число,  месяц,  год  вводятся  на  ленту  с
помощью блока Дека 10. Входящий в  комплект самописец имеет два диапазона глубин 0 -
280  и 0 - 1400 м  с  рядом  поддиапазонов.  Точность  отсчитывания  глубин  составляет  на
диапазоне 0 - 20 м

± 0,05 м. Четкая запись на эхограммах достигается благодаря работе

эхолота на частотах 210 кГц и 30 кГц. Высокая частота исключает погрешности, вызванные
реверберацией, что особенно важно при преобразовании глубин в цифровую форму. Кроме
того, работа эхолота на двух частотах дает возможность определять толщину залегания
