ПРИЛОЖЕНИЯ

Приложение 1

к п. 2.4.3

Выбор характерных мест измерений скорости звука для получения поправок

∆Z

v

 к

глубинам, измеренным эхолотом

Для выбора характерных мест необходимо:
1. Произвести расчет средних скоростей звука по формуле (6.5) и схеме, приведенной на

стр. 363 на каждой станции в слоях (0-5), 0-10, (0-15), 0-20, (0-25), 0-30, 0-40, 0-50, 0-75, 0-
100, (0-125), 0-150, 0-250 с учетом диапазона измеряемых глубин и требований раздела 5.3.8.

2.  Нанести  значения  средних  скоростей  звука  на  картосхему  района  работ  и  провести

линии  равных  скоростей  (изотах),  по  слоям,  указанным  в  п. 1, через 5 м/с.  Для  лучшего
отображения площадного распределения скорости звука могут применяться дополнительные
изолинии.*

)



*)  При  проведении  изолиний  обязательно учитывается  закономерность  рисуемой  формы

распределения скорости звука для всех слоев, а также характер рельефа дна.

3.  Выделить  графической  интерполяцией  области  равных  поправок,  соблюдая  условие,

чтобы расхождения значений скорости звука в границах участка не превышало 7,5 м/с.

4.  Выбрать  наиболее  сложный  слой  по  изменчивости  скорости  звука  по  площади  и  по

количеству выделенных областей равных поправок.

5.  На  выбранном  слое  обозначить  места  планируемых  станций  по  зонам  одинаковых

поправок с учетом максимальных расстояний между ними согласно ст. 2.4.4. Обязательным
местом  расположения  станций  являются  зоны  больших  градиентов  (сгущение  изолиний),
«языка» и «линзы».

6.  Перенести  запланированные  станции  на  кальку  и  сопоставить  их  расположение  по

зонам  одинаковых  поправок  на  других  слоях.  Если  указанные  станции  не  полностью
охватывают  зоны  одинаковых  поправок  других  слоев  или  их  недостаточно,  то  назначают
дополнительные станции с учетом площадного распределения других слоев или смещают их
плановое положение.

Пример.
Определить характерные места измерений скорости звука для получения поправок

∆Z

v

 на

участке съёмки с глубинами от 20 до 100 м.

Исходные данные:
Девять гидрологических станций, выполненных в период рекогносцировки района работ.

Дата  наблюдений: 16.09.85 г.  Метод  наблюдений:  измерение  скорости  звука  аппаратурой
МИС-1.

Решение:
1.  По  схеме,  приведенной  в  таблице 1, производим  расчет  средней  скорости  звука  по

следующим слоям: 0-20, 0-30, 0-50, 0-75, 0-100.

2.  Строим  карты  площадного  распределения  скорости  звука  по  указанным  в  пункте 1

слоям (рис. 1).

3. Выделяем зоны одинаковых поправок, принимая при этом за начальные изотахи:
1530,0 м/с в слое 0-20 м,
1525,0 м/с в слое 0-30 м,
1525,0 м/с в слое 0-50 м,
1520,0 м/с в слое 0-75 м,
1520,0 м/с в слое 0-100 м.
4.  Выбираем  наиболее  сложный  слой  по  изменчивости  скорости  звука  и  по  количеству

выделенных областей равных поправок. В нашем примере им является слой 0-30 м.

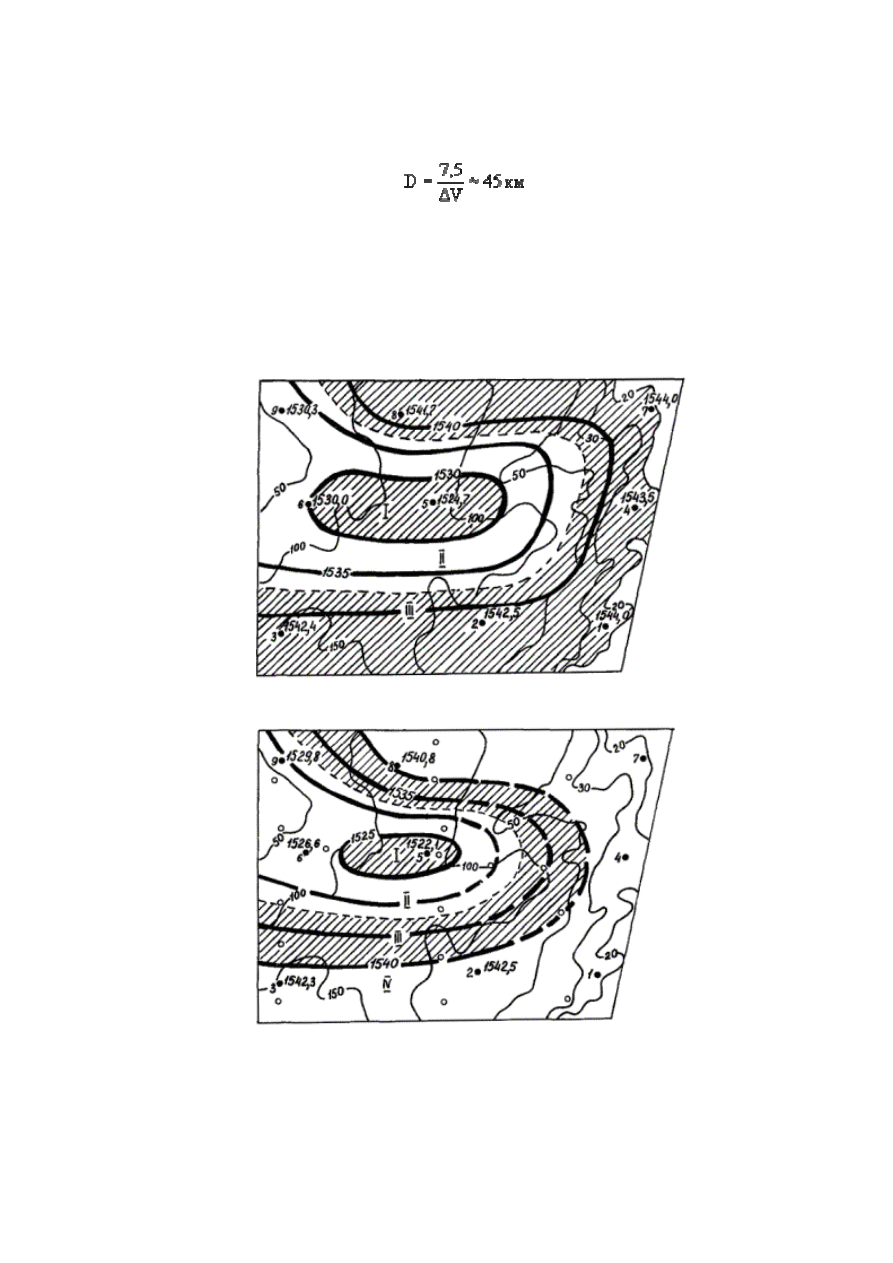

5.  Вычисляем  ориентировочные  расстояния  между  гидрологическими  станциями  по

формуле:

.

6.  Проектируем  расположение  гидрологических  станций,  с  учетом  полученного

расстояния, по всем зонам равных поправок слоя 0-30 м.

7.  Переносим  полученные  места  на  кальку,  сопоставляем  их  с  остальными  слоями  и

определяем  их  достаточность.  В  нашем  примере  выделенные  места  в  слое - 0-30 м
полностью удовлетворяют и остальным слоям.

Таким образом, получаем схему (рис. 2) расположения мест измерений скорости звука на

всем участке работ.



Рис. 1а Распределение скорости звука в слое 0 - 20 м.



Рис. 1б Распределение скорости звука в слое 0 - 30 м.

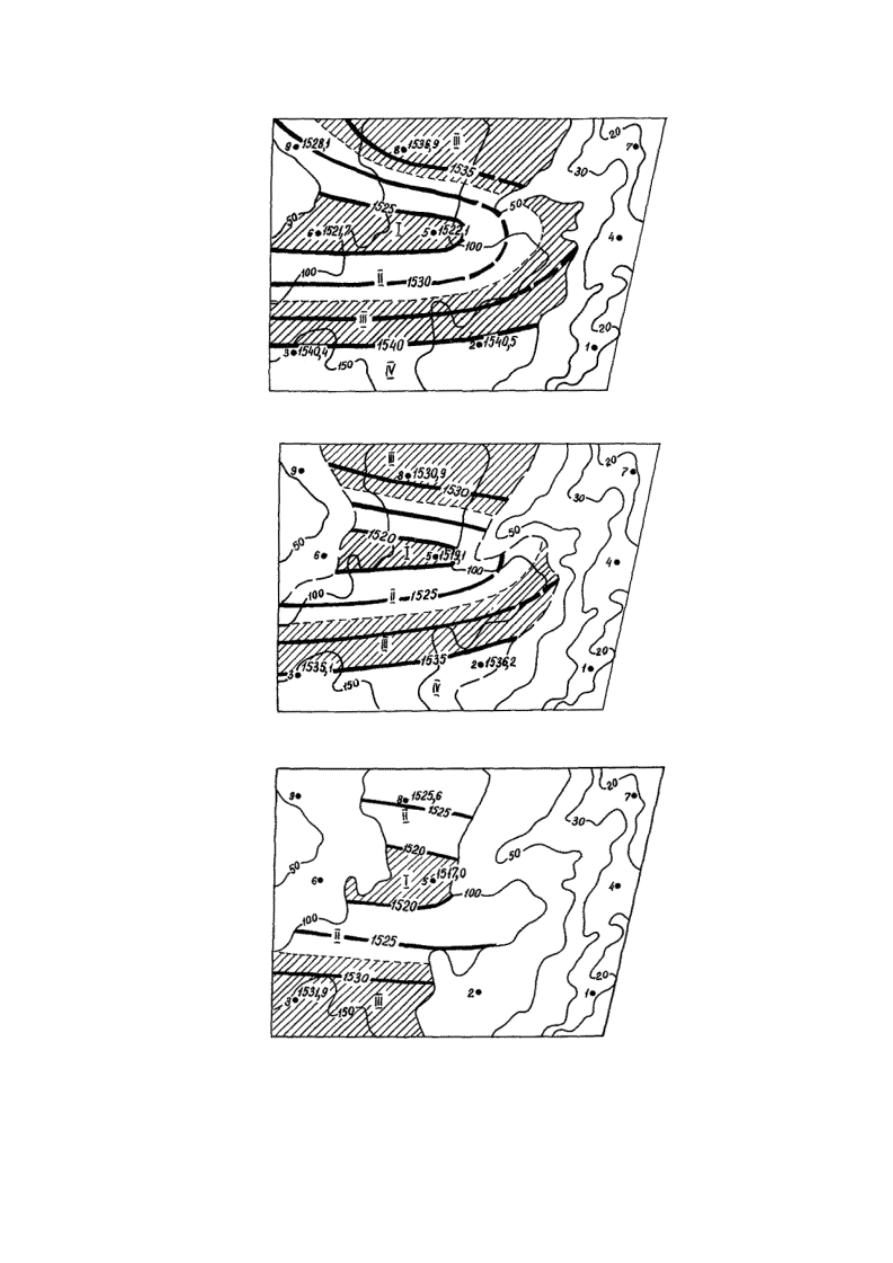

Рис. 1в Распределение скорости звука в слое 0 - 50 м.



Рис. 1г Распределение скорости звука в слое 0 - 75 м.



Рис. 1д Распределение скорости звука в слое 0 - 100 м.



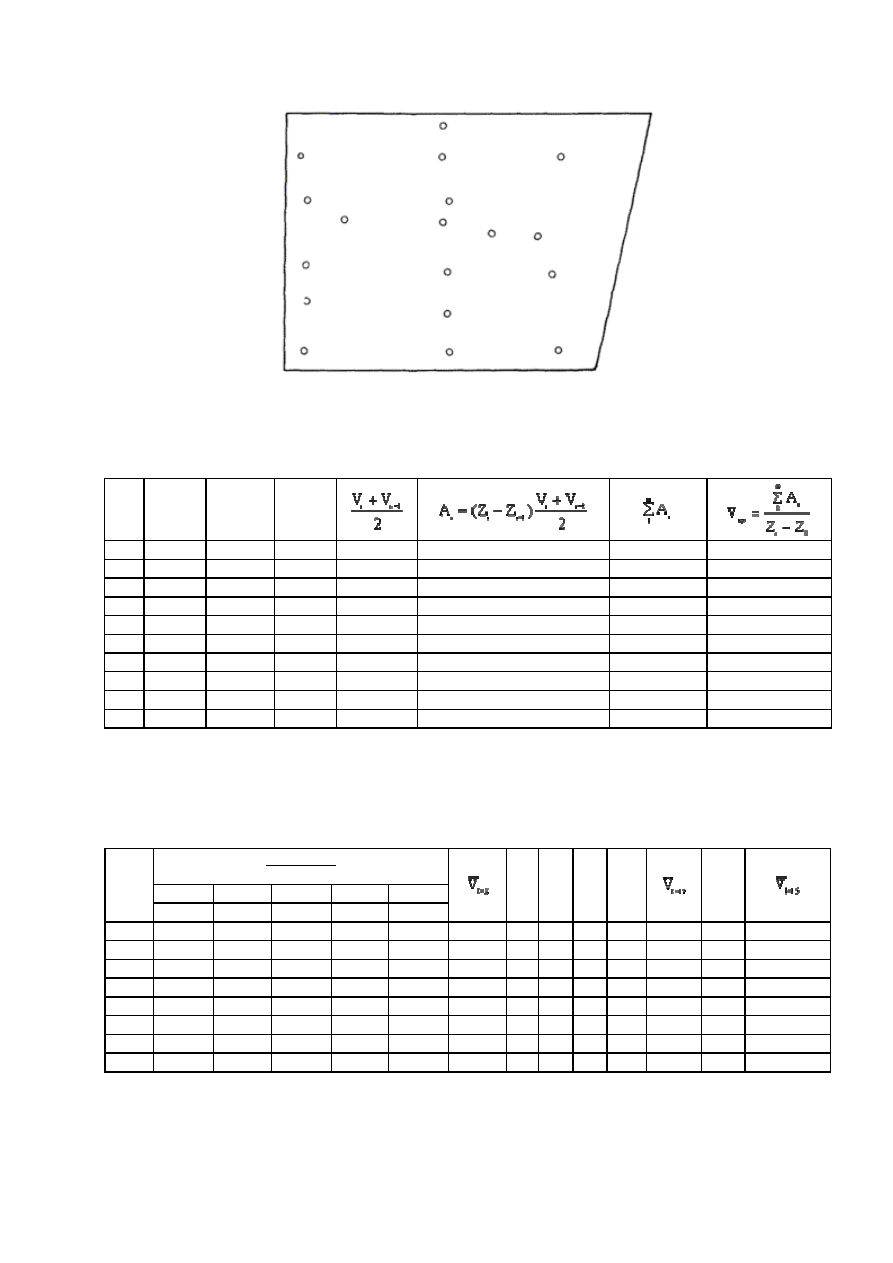

Рис. 2 Схема расположения мест измерений скорости звука.

Таблица 1

ОБРАЗЕЦ ТАБЛИЦЫ ДЛЯ РАСЧЕТА СРЕДНЕЙ СКОРОСТИ ЗВУКА

Z

i



м

V

i



м/с

Z

i

 - Z

i-1



Z

i

 - Z

1











1 2  3  4

5

6

7

8

9

1496,5













20 1496,5  11

11

1496,5

16461,5

16461,5

1496,5

30 1495,3  10

21

1495,9

14959,0

31420,5

1496,2

43 1478,4  13

34

1486,9

19329,7

50750,2

1492,6

52 1467,6

9

43

1473,0

13257,0

64007,2

1488,5

100 1463,2

48

91

1465,7

70353,6

134360,8

1476,5

158 1466,9

58

149

1465,4

84993,2

219354,0

1472,2

195 1469,6

37

186

1468,2

54323,4

273677,4

1471,4

207* 1469,8*

12

198

1469,7

17636,4

291313,8

1471,3

*Получено путем экстраполяции  V

0

 = 1500,0 м/с

СВОДНАЯ ВЕДОМОСТЬ РАСПРЕДЕЛЕНИЯ ВЕРТИКАЛЬНОЙ СКОРОСТИ ЗВУКА

(ЗОНА РАВНЫХ ПОПРАВОК № 1)

Таблица 2

№ станций

Дата 1988 г.

1 2 3 12 15

Слой

2.03. 2.03. 3.03. 6.03. 9.03.



∆V

1

∆V

2

∆V

3

∆V

12



  ∆V

15



0-10 1420.5 1421.6 1420.7 1415.6

1419.2 1420.9 0.4 0.7 0.2

5.3 1417.9 1.3  1418.5

0-20 1420.8 1421.4 1420.6 1415.6

1419.2 1420.9 0.1 0.5 0.3

5.3 1417.9 1.3  1418.5

0-30



1420.8  1420.6  1417.2



1420.7

-

0.1 0.1

3.5  1418.9

-

1418.9

0-40





1420.6  1418.6



1420.6

-

-

0.0

2.0  1419.6

-

1419.6

0-50





1420.6  1418.6



1420.6

-

-

0.0

2.0  1419.6

-

1419.6

0-60



























0-80



























0-100
