ГКИНП-11-157-88. РУКОВОДСТВО ПО ТОПОГРАФИЧЕСКОЙ СЪЕМКЕ ШЕЛЬФА И ВНУТРЕННИХ ВОДОЕМОВ - часть 39

*

)

  Допустимые  относительные  ср.  кв.  погрешности  значений  отметок  дна

 (%),  с

учетом подробности съёмки при гидрографических исследованиях приведены в приложении
3 Инструкции /12/.

Перевод приведенных в таблице 6.4 относительных значений допустимых погрешностей

из  процентов  в  метры  производится  по  среднему  значению  глубин

 для  каждого

однотипного участка съёмочного оригинала по формуле (6.46) и прилож. 36.

.                                           (6.46)

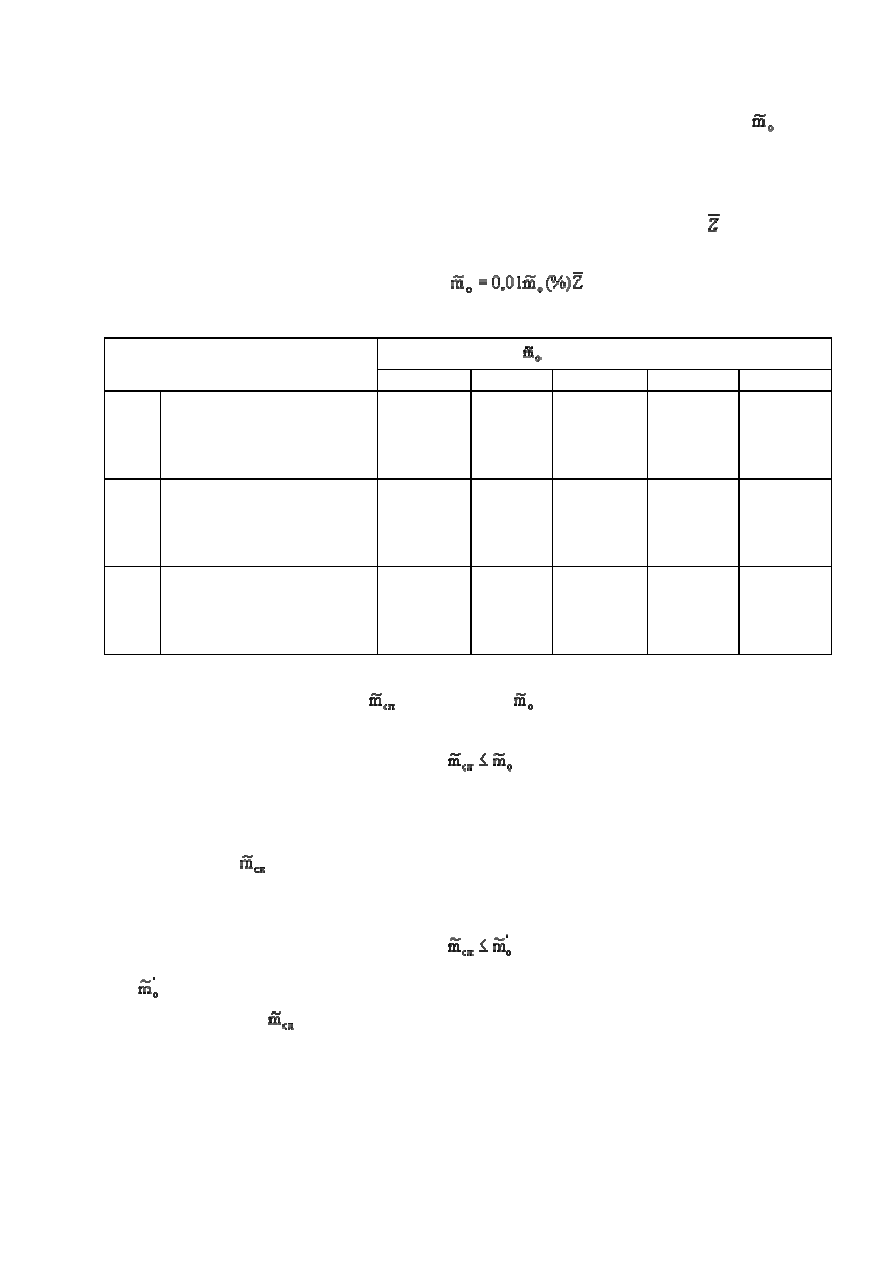

Таблица 6.4

Допустимая с.к.п.

 (%) отметок дна при съёмках масштаба:

Характер подводного рельефа (по

категориям) и диапазоны измеренных

глубин (м)

1/2000 1/5000 1/10000 1/25000 1/50000

I

5 - 20

1,6

1,6

1,7

2,0

2,4



20 - 50

1,0

1,1

1,2

1,4

1,6



50 - 100

1,0

1,0

1,1

1,1

1,1



100 - 200

0,8

0,8

0,9

0,9

1,0



200 - 500

0,7

0,7

0,7

0,8

0,8

II

5 - 20

1,8

2,2

2,7

2,7

-



20 - 50

1,1

1,3

1,5

2,0

2,0



50 - 100

1,0

1,1

1,1

1,3

1,5



100 - 200

0,8

0,9

0,9

1,1

1,4



200 - 500

0,7

0,8

0,8

0,9

1,0

III

5 - 20

2,1

2,8

2,8

-

-



20 - 50

1,3

1,6

2,1

-

-



50 - 100

1,1

1,2

1,5

1,7

-



100 - 200

0,9

1,1

1,4

1,7

-



200 - 500

0,8

0,9

1,1

1,4

1,4

6.8.2.4.  Оценка  точности  отметок  дна  осуществляется  по  результатам  сравнения

фактической ср. кв. погрешности

 с допустимой

.

Сходимость отметок считается удовлетворительной при условии:

.                                                           (6.47)

В  противном  случае  производят  тщательный  анализ  всех  измерений  с  целью  выявления

причин расхождений и исключения систематических погрешностей.

Для  окончательного  заключения  о  качестве  съёмочных  работ,  рассчитанные  по  формуле

(6.45) величины

 сопоставляются с априорными оценками точности измерения глубин, с

учетом  влияния  расчлененности  дна  и  точности  определения  места  судна.  Сходимость
отметок считается удовлетворительной, если:

,                                                           (6.48)

где

 - рассчитывается в соответствии с положениями приложения 36.

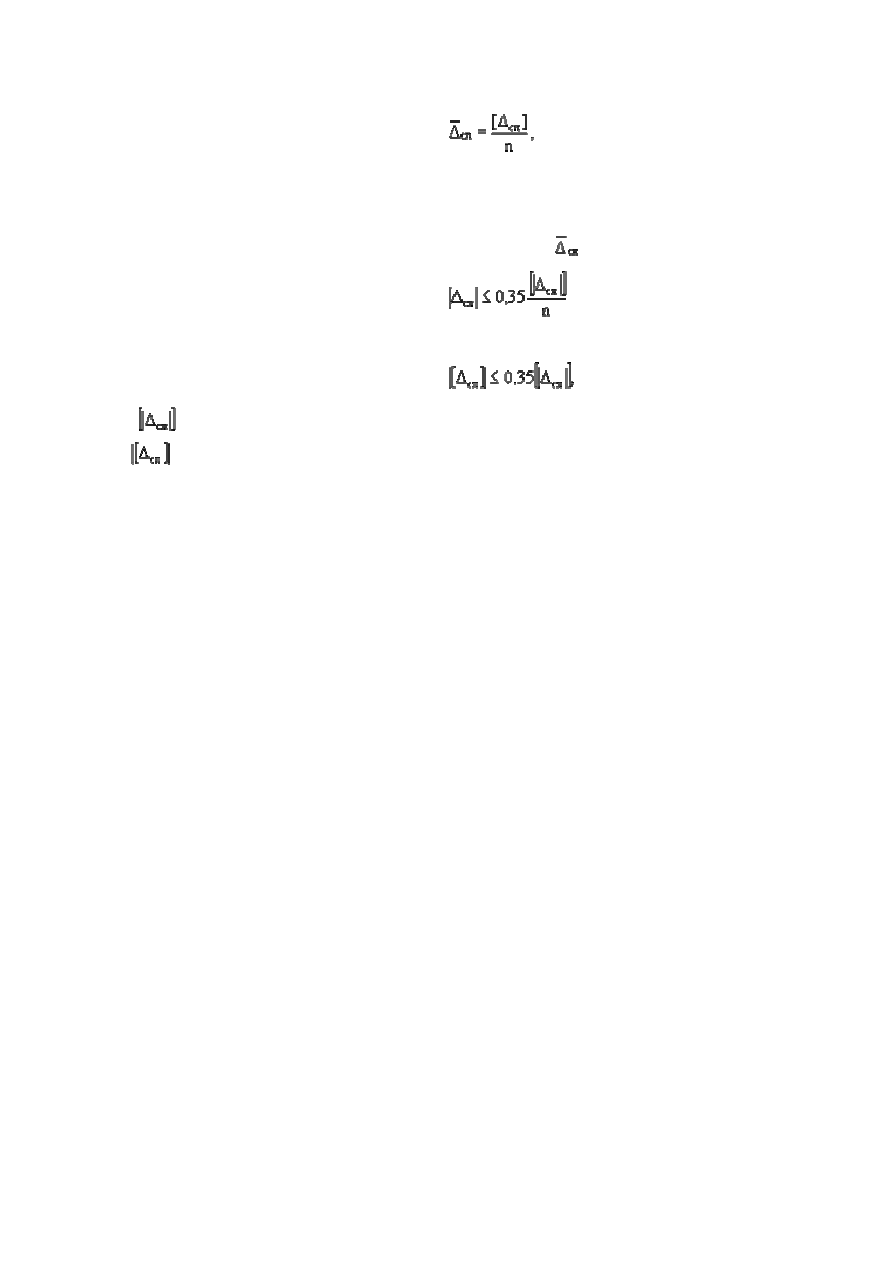

6.8.2.5. Величина

 является показателем реальной точности отметок дна, как результат

совместного  влияния  случайных  погрешностей  измерений  и  остаточных  систематических
погрешностей.

Для проведения допустимости остаточной систематической погрешности в разностях

∆

сл



вычисляется ее средняя величина по выборке (6.44).

                                                       (6.49)

где [

∆

сл

] - алгебраическая сумма всех разностей;

n - количество точек сличений.

На  основании  соотношений  между  средней  и  ср.  кв.  погрешностями  критерием

допустимости остаточной систематической погрешности

 служит неравенство

                                                (6.50)

или

                                              (6.51)

где

 - сумма абсолютных значений всех разностей;

 - абсолютное значение алгебраической суммы всех разностей.

Если  неравенство (6.47) не  выполняется,  то  необходимо  отыскать  и  устранить  источник

систематических  погрешностей  (проверить  материалы  измерения  глубин  и  определения
плановых координат на съёмочных и контрольных галсах, прокладку точек определений на
съёмочный оригинал и т.д.).

7. СОСТАВЛЕНИЕ И РЕДАКТИРОВАНИЕ СЪЁМОЧНЫХ ОРИГИНАЛОВ КАРТ

7.1. Общие требования к созданию съёмочных оригиналов карт
7.1.1.  По  материалам  съёмки  подготавливается  съёмочный  оригинал  топографической

карты  шельфа  или  внутреннего  водоема,  масштаб  которого,  как  правило,  соответствует
заданному  масштабу  съёмки.  Разграфка  и  номенклатура  съёмочных  оригиналов  должна
соответствовать стандартной для топографических карт.

Если  масштаб  съёмки  выбран  более  крупным,  чем  масштаб  создаваемой  карты,  что

должно  быть  обосновано  в  техническом  проекте,  в  номенклатуре  съёмочного  оригинала
указывается, для трапеции какого масштаба производилась съёмка.

7.1.2.  В  соответствии  с  определением  ГКИНП-11-152-85,  съёмочный  оригинал

топографической  карты  шельфа  (или  внутреннего  водоема)  представляет  собой  наиболее
подробный оригинал первичного картографического отображения информации, полученной
в  ходе  съёмочных  работ.  Он  является  результатом  необходимого  технологического  этапа
создания карты и подготавливается в графическом или цифровом виде. Съёмочный оригинал
содержит результаты картографической интерпретации съёмочных данных и сами исходные
данные для такой интерпретации подводного рельефа в виде отметок дна.

По содержанию и оформлению съёмочные оригиналы карт должны отвечать требованиям

инструкций  и  условных  знаков,  регламентирующих  содержание  и  оформление  съёмочных
оригиналов  топографических  карт  суши  и  акваторий.  Допускается  не  переносить  на
съёмочный  оригинал  карты  элементы  содержания  с  картографических  источников,  если  в
избранной технологии создания карт предусмотрена подготовка составительского оригинала,
или составление с одновременной подготовкой к изданию.

7.1.2.1. Содержание съёмочного оригинала, в общем случае, должно составлять:
- математические элементы (километровая сетка, рамки), опорные пункты и ориентиры;
- береговая линия и топография побережья;
- рельеф дна;
-  инженерно-технические  сооружения,  объекты  морского  хозяйства  и  прочие  элементы

ситуации, выявленные в процессе съёмки;

- грунты дна (подписями и, при достаточной подробности съёмки и разнообразии грунтов,

- контурами);

- донные растения и животные (подписями и обозначениями).
Все  элементы  содержания  следует  показывать  достоверно  и  наглядно,  но  с  различной

степенью  полноты  и  подробности - в  зависимости  от  значения  объекта  и  масштаба
создаваемой  карты.  Изображения  объектов  сопровождаются  указанием  географических
названий, качественными и количественными характеристиками.

7.1.3.  Съёмочный  оригинал  карты  служит  основой  для  окончательной  оценки  качества

съёмочных  работ,  используется  для  составления  и  подготовки  к  изданию  карт.  Он
представляет  собой  ценный  документ,  подлежащий  долговременному  хранению. (Для
хранения  могут  использоваться  специально  изготовленные  копии  или  микрокопии
съёмочных  оригиналов).  Поэтому  все  работы,  связанные  с  подготовкой  и  оформлением
съёмочных  оригиналов  должны  выполняться  тщательно  и  аккуратно,  с  обязательным
контролем «во вторую руку».

Подготовка  съёмочного  оригинала  производится  вручную - черчением,  или  на

автоматических координатографах по данным цифровой обработки съёмочной информации
на  ЭВМ.  Не  допускается  применение  каких-либо  наклеек  на  съёмочных  оригиналах  карт
(кроме наклеек при оформлении рамки).

7.1.3.1.  При  подготовке  составительского  оригинала  карты  на  жесткой  основе

непосредственно  по  съёмочным  оригиналам,  в  качестве  съёмочного  оригинала  для  нужд
хранения  и  последующего  использования  может  выступать  копия  с  промежуточного  (в
карандаше),  наиболее  подробного  изображения  подводного  рельефа  и  других  элементов
содержания по данным съёмки, снятая на соответствующей стадии составления.

7.1.3.2.  Съёмочные  оригиналы  карт  на  прибрежные  мелководные  районы  рекомендуется

подготавливать  на  фотопланах.  Материалы,  используемые  для  создания  таких  фотопланов,
должны позволять дешифрирование до глубин естественной прозрачности.

7.1.3.3.  Съёмочные  оригиналы  карт  и  рабочие  планшеты  топографической  съёмки

водохранилищ рекомендуется во всех возможных случаях подготавливать с использованием
топографических  карт  и  материалов  аэросъёмочных  работ,  выполненных  до  заполнения
водохранилищ. При этом следует выявлять и фиксировать на создаваемой карте характер и
направленность  изменений,  происшедших  с  момента  затопления,  отображать  последствия
коренных изменений в природных процессах и хозяйственной деятельности на затопленной
территории.

Использование  материалов,  отображающих  территорию  до  затопления,  необходимо

начинать  на  стадии  технического  проектирования  для  обоснованного  выбора  метода  и
подробности  съёмки.  В  зависимости  от  масштаба  и  степени  старения  используемых
материалов возможны различные решения об их применении для оперативного управления
съёмкой.  Наименее  устаревшие  изображения  рельефа  в  масштабах,  близких  к  масштабу
создаваемой карты, рекомендуется переносить на специальные кальки к рабочим планшетам,
либо - непосредственно  на  планшеты  (синим  или  зеленым  цветом).  Сильно  устаревшие
изображения  и  изображения  мелкомасштабных  карт  рекомендуется  использовать  в  виде
калек-картосхем  к  рабочим  планшетам.  На  таких  кальках-картосхемах  допустимо  иметь
схему  структуры  рельефа  до  затопления,  выявленную  по  картам  и  аэрофотоснимкам,  а  не
изображение  рельефа  горизонталями.  Однако,  в  любом  случае,  наряду  с  изображением
рельефа  следует  использовать  изображение  затопленной  гидрографической  сети,  строений,
коммуникаций.

При  составлении  съёмочных  оригиналов  подобранные  и  обработанные  материалы

съёмочных  работ,  выполненных  до  затопления,  следует  использовать  наряду  с  рабочими
планшетами.

7.1.4.  Если  обработка  данных  съёмки  производится  оперативно,  в  процессе  съёмочных

работ,  и  по  полноте  и  качеству  отвечает  требованиям,  предъявляемым  к  окончательной

обработке,  допускается  подготавливать  съёмочные  оригиналы  карт,  минуя  рабочие
планшеты.  При  этом  функции  рабочих  планшетов  выполняют  рабочие  схемы  и  сами
съёмочные оригиналы.

Подготовка  съёмочных  оригиналов  непосредственно  в  процессе  съёмочных  работ

целесообразна в том случае, если избранная технология работ позволяет вести оперативную
прокладку  точек  плановых  определений  с  необходимой  точностью,  а  обработка  данных
измерения  глубин,  нанесение  отметок  дна  и  интерполирование  горизонталей  производится
достаточно быстро, что позволяет делать оперативные выводы о необходимой подробности
съёмки и выявлять места изменения подробности работ, выполнять достаточные операции по
контролю  качества  съёмки.  Подобными  преимуществами,  позволяющими  производить
оперативную  подготовку  съёмочных  оригиналов,  обладают  технологии  крупномасштабных
топографических  съёмочных  работ  на  акваториях,  использующие  зрительные  средства
геодезической  привязки  с  одновременной  прокладкой  точек  определений  места  судна
(засечки двумя мензулами, полярная засечка мензулой и радиодальномером и т.п.).

7.1.5.  На  каждый  лист  карты  ведется  формуляр  по  установленной  форме,  в  котором

отражаются  все  технологические  процессы  создания  карты,  дается  характеристика
используемых  материалов  и  приводятся  данные  оценки  качества  выполняемых  работ.  В
соответствии  с  требованиями  Инструкции  ГКИНП-11-152-85  в  формуляр  карты
помещаются:

- основные выходные данные - указание акватории района работ, номенклатура трапеции,

масштаб, система координат и высот;

-  сведения  об  использованных  картографических  материалах  с  краткой  их

характеристикой и указанием степени и характера использования;

- сведения о геодезической основе карты;
-  сведения  о  топографо-геодезических  (гидрографических)  съёмочных  работах  на

акватории:  методы  съёмки  рельефа  дна,  точность  съёмки,  гидрологические  наблюдения,
грунтовая  съёмка,  съёмка  подводных  коммуникаций  и  др.,  характеристика  материалов
аэрофотосъёмки  мелководий  и  гидролокационной  съёмки,  степень  использования
материалов дистанционных съёмок, данные о контроле и приемке работ;

-  характеристика  материалов  геофизических  работ  и  других  специализированных

съёмочных работ на акватории;

-  данные  о  съёмке  (обновлении)  побережья  и  островов:  планово-высотная  подготовка  и

дешифрирование  аэроснимков,  топографические  съёмки  (обновление),  контроль  и  приемка
топографо-геодезических работ;

- сведения о фотограмметрических работах, составлении и подготовке к изданию, тираже

издания  карты  с  указанием  избранного  способа  составления  и  подготовки  оригинала  к
изданию. Приводится описание особенностей составления отдельных элементов содержания
карты, указываются дополнения и изменения, внесенные в содержание по дополнительным,
вспомогательным и справочным материалам;

-  данные  о  технологии  работ  по  этапам,  с  указанием  исполнителя  каждого  этапа  и  его

квалификации;

- список материалов, подготовленных в процессе морских и камеральных работ, перечень

материалов  по  объекту,  хранимых  до  получения  на  данный  район  новых  или  обновленных
карт того же или более крупного масштаба;

-  записи  об  изменениях,  внесенных  в  содержание  листа  карты  в  процессе  подготовки  к

изданию и издания.

7.1.5.1. Все записи в формуляре должны быть аккуратными и понятными, обозначения на

схемах  должны  позволять  их  однозначное  и  четкое  толкование.  Записи  вносятся  сразу  по
окончании  выполнения  соответствующего  вида  (этапа)  работ  и  заверяются  подписями
исполнителя  и  непосредственного  руководителя  работ  или  редактора  карты,  проверяются
инспектором ОТК.
