ГКИНП-11-157-88. РУКОВОДСТВО ПО ТОПОГРАФИЧЕСКОЙ СЪЕМКЕ ШЕЛЬФА И ВНУТРЕННИХ ВОДОЕМОВ - часть 35

поправок,  соблюдая  условие,  чтобы  расхождение  значений  скорости  звука  в  границах
участка  не  превышало 7,5 м/с.  При  проведении  изотах  обязательно  учитывается
закономерность  рисуемой  формы  распределения  скорости  звука  для  других  слоев,  а  также
характер рельефа.

6.4.4.  По  каждой  выделенной  зоне  равных  поправок  составляется  сводная  ведомость

распределения  вертикальной  скорости  звука  по  глубине  (табл. 2 приложения 1) и
вычисляется среднее значение для каждого слоя по всем измерениям, попадающим в данную
зону по формуле

                                                      (6.6)

где V

слi

 - скорость распространения звука в i-м слое;

n - количество станций.

6.4.5. Для увязки наблюдений, выполненных в процессе съёмочных работ с наблюдениями

изученности  или  рекогносцировки,  данные  каждой  гидрологической  станции,  при
выполнении  условия

∆V  ≤ 7,5 м/с  (п. 5.3.3) включают  в  обработку  и  заносят  в  сводную

ведомость (табл. 2 прилож. 1).

6.4.6.  Полученные  средние  значения  скорости  звука  по  сводной  ведомости  являются

окончательными и служат для расчета поправок эхолота на данный участок и период.

6.4.7. Если в процессе работ выполнялись повторные гидрологические съёмки, а величина

∆V  при  этих  измерениях  не  превышала  допуска  определяемого  по  формуле 5.28
(номограмма рис. 5.5), то они также должны включаться в обработку и сводную ведомость.

В  противном  случае,  т.е.  когда

∆V больше  допуска (5.28), составляется новая схема зон

одинаковых поправок и рассчитывается среднее значение для каждого слоя по данным этой
съёмки и гидрологическим станциям, выполненным после смены гидрологического режима.

6.5. Обработка материалов высотного обоснования и уровенных наблюдений
6.5.1.  Согласно  требованиям  ГКИНП-11-152-85  обработка  материалов  высотного

обоснования включает:

- проверку журналов нивелирования;
- контроль во вторую руку всех вычислений;
- составление отчетной схемы нивелирных ходов;
- уравнивание;
- вычисление отметок реперов уровенных постов и составление каталога.
Обработка должна быть произведена согласно действующим инструкциям ГУГК.
6.5.2.  Обработка  материалов  уровенных  наблюдений  состоит  в  расчете  и  составлении

таблиц поправок:

- для участка съёмки, находящегося в пределах действия уровенного поста;
- для участка съёмки, находящегося вне пределов действия уровенного поста.

Расчет поправок для участка съёмки, находящегося в пределах действия уровенного

поста

6.5.3.  Расчет  поправок  за  уровень  в  пределах  действия  уровенного  поста  выполняется  с

учетом требований, изложенных в /12/ по каждому посту для каждой даты, соответствующей
датам съёмочных работ.

6.5.3.1.  Составление  таблиц  поправок  и  пределов,  в  которых  каждая  из  них  должна

применяться,  при  съёмке  небольших  акваторий  и  неавтоматизированной  обработке
рекомендуется производить следующим образом.

На  каждую  дату  съёмочных  работ  выбираются  графики  колебаний  уровня,  построенные

согласно  требованиям  п. 4.3.30. На  этих  графиках,  начиная  от  максимального

(минимального)  значения  уровня  на 2,5 мм  вверх  и  вниз  проводят  тонкие  линии,
параллельные  оси  абсцисс.  Пересечение  этих  линий  с  кривой  колебаний  уровня  дает
значение поправки, соответствующее времени «от-до» (см. рис. 6.1 и табл. 6.2).



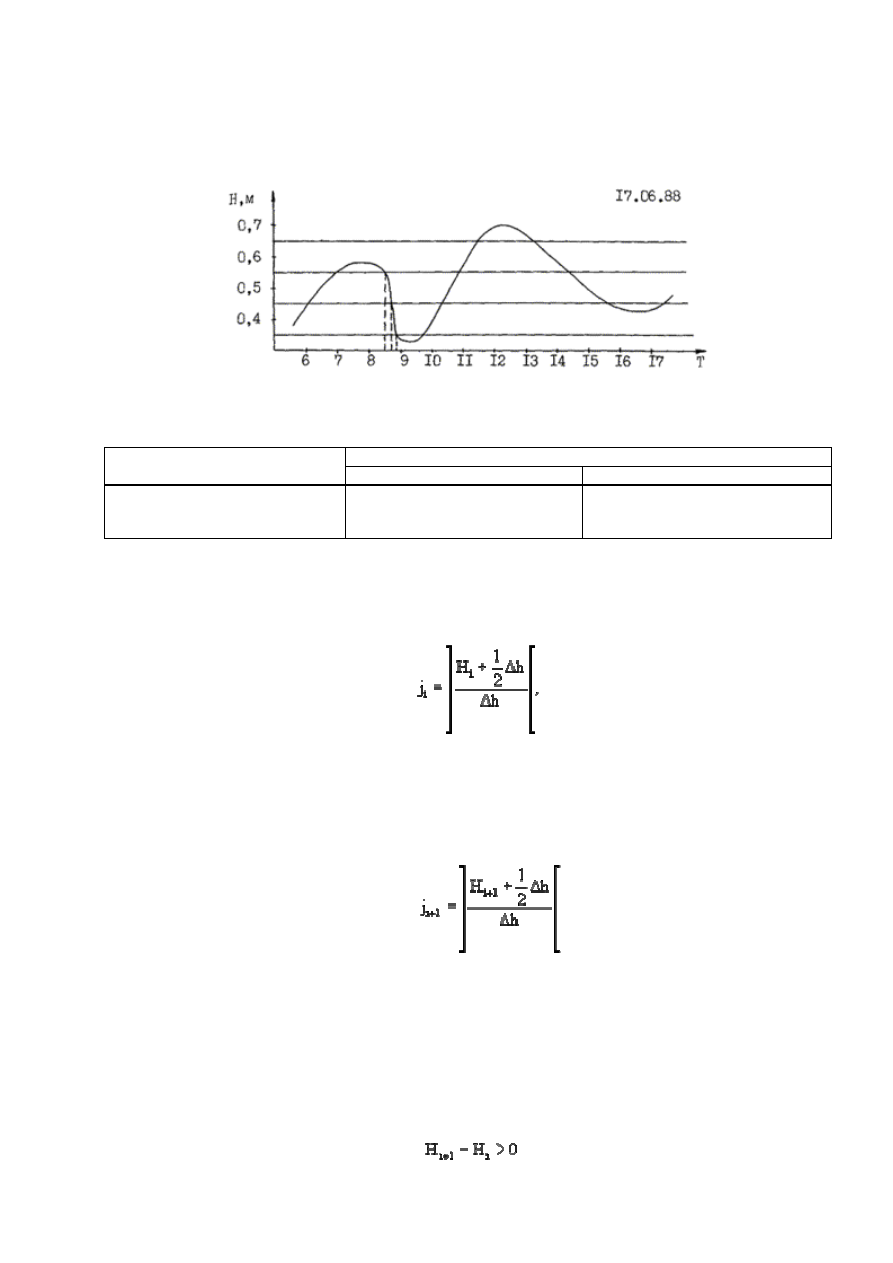

Рис. 6.1. График колебаний уровня моря

Таблица 6.2

Время действия поправки

Поправка

∆Z

f

, м

Дата

Время

06 17.06.88 8.20
05 17.06.88 8.40
04 17.06.88 8.50

6.5.3.2. При съёмке значительных акваторий и обработке материалов на ЭВМ составление

таблиц поправок рекомендуется производить по следующему алгоритму.

1.  Выбирается  группа  Н

i

t

i

  при i = 1 (i = 1, 2, 3....) для  данной  даты  Д.  Определяется

коэффициент j

i

, характеризующий зону поправки

                                                        (6.7)

где ] [ - означает целую часть числа Х

i

;

∆h - предельная погрешность колебания поправки за

уровень, принимается за шаг таблицы поправок и назначается интервал кратным 5 см, 10 см
и т.д.;

H

i

 - отсчет по рейке уровенного поста в момент t

i

 реального времени даты Д.

2. Определяется коэффициент j

i+1

 для группы (Н

i+1

, t

i+1

)

                                                    (6.8)

3. Определяется число пересекаемых границ поправок для разности Н

i+1

 - Н

i



j

i+1

 - j

i

 = n                                                              (6.9)

и анализируется условие

n = 0,                                                                  (6.10)

которое определяет зону одной поправки для группы (Н

i+1

, t

i+1

; Н

i

, t

i

).

4. Определяется (при n

≠ 0) направление изменения уровня по отсчетам

                                                           (6.11)

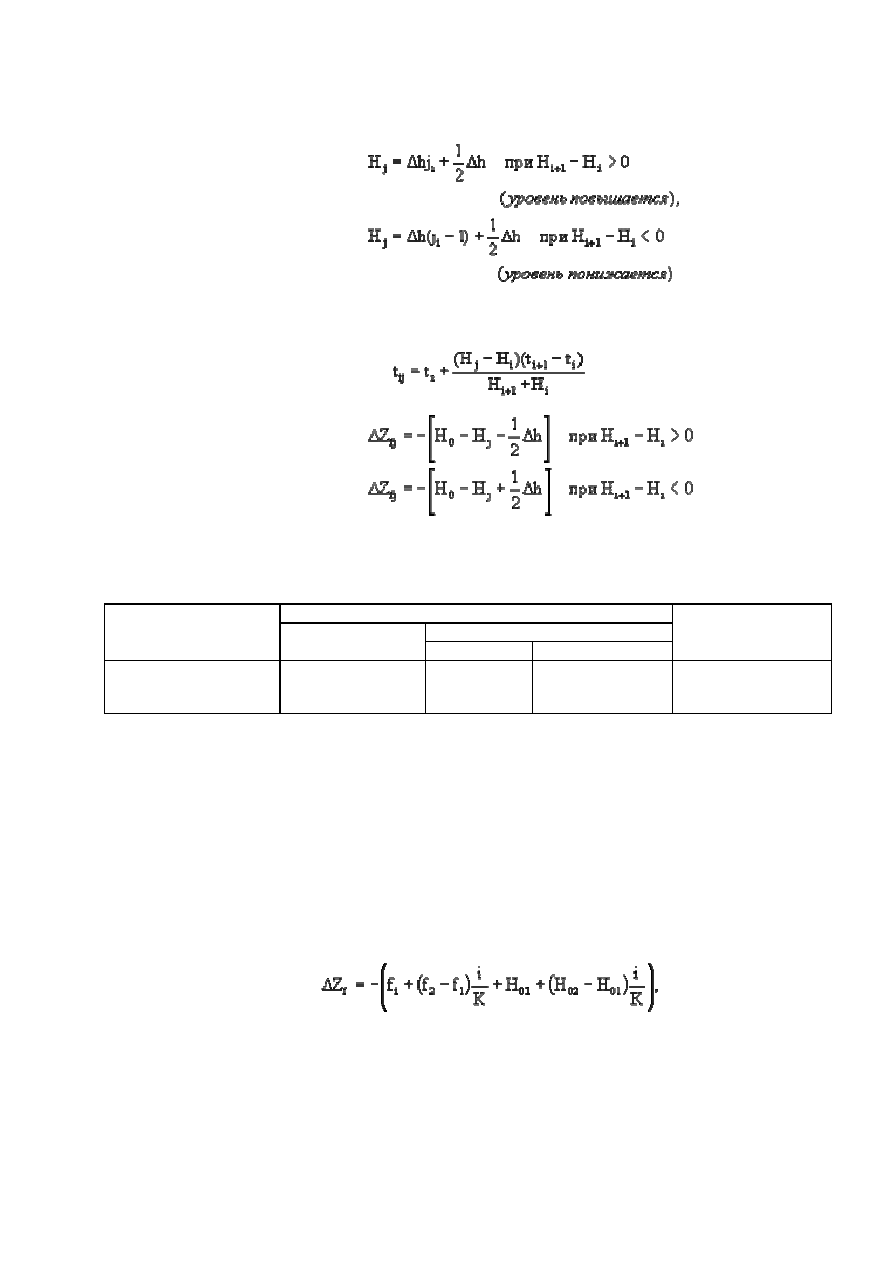

5. Вычисляется величина Н

j

, характеризующая границу пересечения

                       (6.12)

6. Вычисляется время изменения поправки и сама поправка по формулам:

                                            (6.13)

                    (6.14)

Результаты расчета представляются в виде таблицы.

Таблица 6.3

Время начала действия поправки

Время

Поправки

Дата

часы

мин

Отсчет уровня

0.5 17.06.88

8

05  1.00

0.6 17.06.88

10

20  1.11

… …

…

…

…

Входом в таблицу является время t

i

 измерения глубины Z

i

 на галсе.

Расчет поправок для участка съёмки, находящегося вне пределов действия уровенного

поста

6.5.4.  Если  район  измеренных  глубин  лежит  вне  зоны  действия  уровенного  поста,  для

расчета  поправок  ∆Z

f

  может  использоваться  один  из  следующих  способов:  линейная

интерполяция между двумя соседними постами; линейная интерполяция по зонам.

6.5.4.1.  Расчет  поправок  путем  интерполирования  по  зонам  между  двумя  уровенными

постами  производится  независимо  от  типа  прилива,  если  в  обоих  пунктах  одинаковые
условия распространения приливной волны.

Поправки за уровень для любой зоны, обозначенной буквой i вычисляются по формуле:

                            (6.15)

где Н

01

, Н

02

 - отметки нулей водомерных реек в пунктах 1 и 2 в Балтийской системе высот;

f

1

, f

2

 - отсчеты  горизонта  воды  по  водомерным  рейкам  в  пунктах 1 и 2 в  момент

измерения глубины;

i - номер зоны, i = 0, 1, 2, 3 .... к (в нулевой зоне находится пункт 1);

К - количество зон.

Количество  зон  следует  устанавливать  с  таким  расчетом,  чтобы  их  протяженность

обеспечивала расхождение высот уровня на краях зоны не более 0,1 м для диапазона глубин
0 - 50 м и не более 0,2 м при глубинах, больших 50 м.

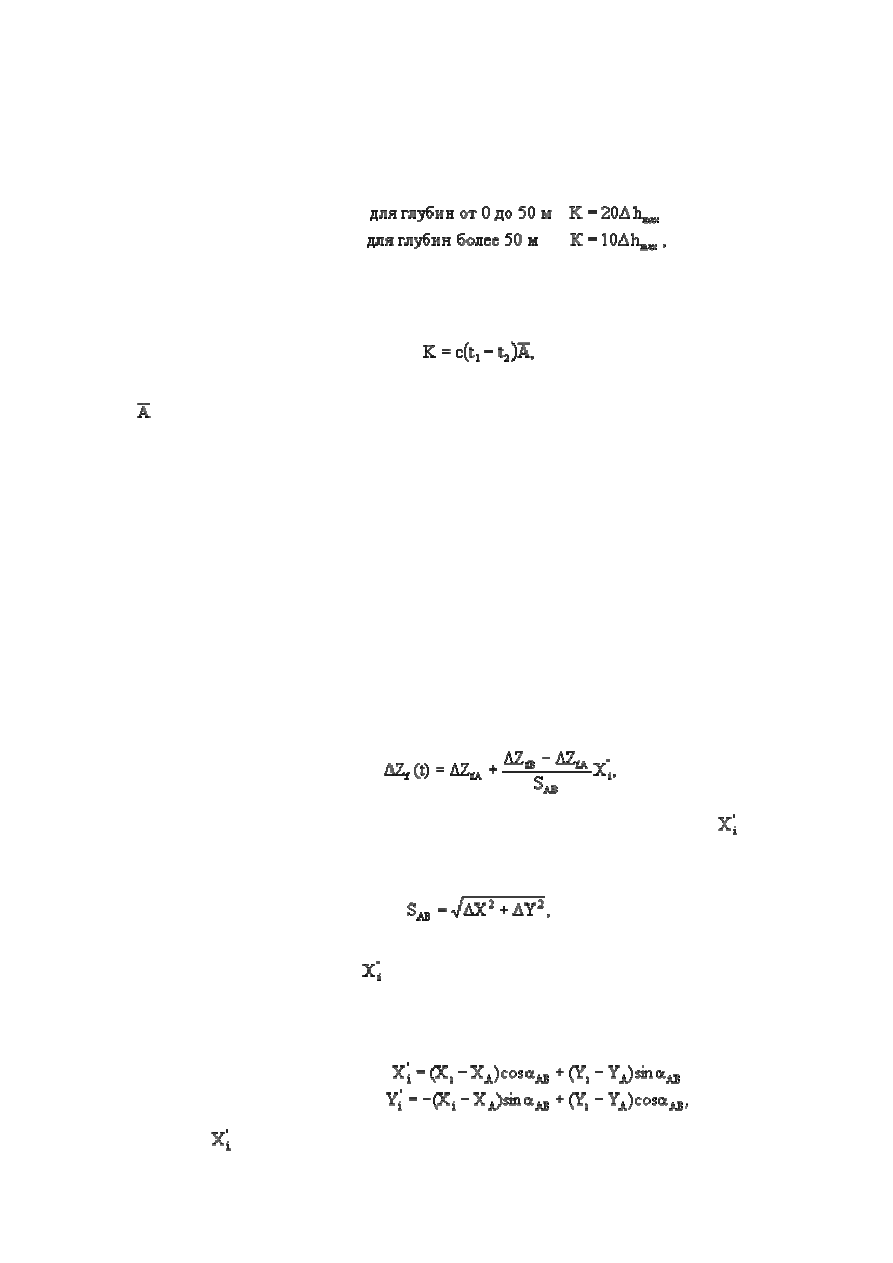

На морях без приливов количество зон рассчитывается по формулам:

                          (6.16)

где  ∆h

max

 - максимальная  разность  превышений  мгновенного  уровня  между  смежными

постами, м.

На морях с приливом количество зон рекомендуется рассчитывать по формуле:

                                                       (6.17)

где t

1

 и t

2

 - время наступления полной или малой воды на уровенных постах 1 и 2;

 - среднее из отстояний наинизшего теоретического уровня (НТУ) от среднего уровня

моря на постах 1 и 2;

С - коэффициент, зависящий от вида прилива и глубин (для полусуточного прилива: при

глубинах от 0 до 50 м - С = 0,17; при глубинах более 50 м - С = 0,085. Для суточного
прилива:  при  глубинах  от 0 до 50 м - С = 0,085; при  глубинах  более 50 м - С =
0,042). При смешанном приливе, если между уровенными постами 1 и 2 в момент
измерения  глубин  наблюдается  одна  полная  и  одна  малая  вода,  расчет  зон
производится по формуле (6.17), в других случаях - по формулам (6.16).

При расчете количества зон можно использовать и непосредственные наблюдения. В этом

случае в районах съёмки, где разность фаз прилива на уровенных постах 1 и 2 не превышает
70 - 80

°, рекомендуется рассчитывать число зон по формулам (6.16).

Вычисленные по формуле (6.15) поправки ∆Z

f

 могут быть представлены в виде таблицы

поправок, либо графиков поправок.

6.5.4.2.  Расчет  поправок  за уровень  ∆Z

f

  линейной  интерполяцией на  момент времени t к

измеренной  глубине  Z

t

,  расположенной  в  точке i с  координатами  Х

i

У

i

  (если  разность  фаз

прилива на постах А и В не превышает 2 часов) выполняется по формуле

                                     (6.18)

где  ∆Z

fА

  и  ∆Z

fВ

 - поправки  за  уровень  на  постах  А  и  В  соответственно;

 -  проекция

положения глубины Z

i

 на базу АВ; S

AB

 - расстояние между постами А и В.

Значение S

AB

 рассчитывается по формуле

                                                    (6.19)

где ∆Х = Х

B

 - X

A

, ∆Y = Y

B

 - Y

A

; Х

A

, Y

A

, X

B

, Y

B

 - координаты постов А и В.

Для  вычисления  расстояния

 переводят  координатную  систему  ХY  в  рабочую X`Y`

таким образом, чтобы начало координат системы X`Y` совпадало с точкой А, а направление
оси  совпадало  с  линией  АВ.  Тогда  любая  точка  с  координатами  Х

i

Y

i

  будет  переведена  в

рабочую систему по формулам:

                     (6.20)

а расстояние

 будет проекцией положения А

i

 на базу АВ.
