ГКИНП-11-157-88. РУКОВОДСТВО ПО ТОПОГРАФИЧЕСКОЙ СЪЕМКЕ ШЕЛЬФА И ВНУТРЕННИХ ВОДОЕМОВ - часть 13

h

3

 = 0,66 S                                                               (4.2)

высота знака (берег скрывается под горизонтом)

                                    (4.3)

где B - ширина знака, м;

h

3

 - высота знака от основания, м;

h

δ

- высота берега над уровнем моря, м;

h

г

 - высота глаза наблюдателя, м;

S - расстояние между знаком и наиболее удаленной точкой района работ, км.

4.1.8.  В  ряде  случаев  при  выполнении  топографо-геодезических  работ  на  шельфе

возникает  необходимость  в  переносных  створных  знаках.  Створы  применяются  для
обозначения  линий,  вдоль  которых  должны  перемещаться  съёмочные  суда.  Такие  створы
называются  направляющими.  Секущие  створы  указывают  линию,  ограничивающую  район
работ  или  границу  возможного  перемещения  судна  по  направляющему  створу.  Величина
разноса между створными знаками d (м) зависит от расстояния S (м) от переднего знака до
конца галса и рассчитывается по формуле:

d = 0,04 S.                                                          (4.4)

4.1.9. Формулы (4.1), (4.2), (4.3) рассчитаны на идеальные условия, т.е. отсутствие дымки,

аномалий  рефракции  и  других  атмосферных  явлений.  При  постройке  знаков  их  видимость
проверяется  опытным  путем.  При  необходимости,  обшивка  знаков  наращивается,
подбирается лучшая окраска их, увеличивается разнос знаков.

4.1.10. Геодезическая основа на воде закрепляется морскими геодезическими вехами или

знаками. Координаты морских геодезических вех в пределах видимости берега определяются
многократной  прямой  засечкой  с  пунктов  береговой  геодезической  основы,  либо  обратной
засечкой.

4.1.11.  Морские  геодезические  знаки  выставляются  на  мелководье  при  значительном

удалении  от  берега,  исключающем  возможность  определения  места  судна  с  береговых
пунктов.  Этими  знаками  могут  быть  сваи,  забитые  в  грунт  или  простые  пирамиды,
устанавливаемые на дно. На знаке целесообразно оборудовать реечный уровенный пост или
установить самописец уровня воды.

Морскими  геодезическими  знаками  могут  служить  любые  другие  жесткие  основания,

существующие  на  акватории  (буровые  вышки,  отдельные  скалы),  обеспечивающие
возможность  размещения  на  них  оборудования  и  наблюдателей,  а  также  безопасность
производства  работ.  Наблюдатели,  находящиеся  на  знаках,  должны  быть  обеспечены
радиосвязью с судном, шлюпкой и суточным аварийным запасом воды и продовольствия.

4.1.12. Морские геодезические вехи следует размещать на исследуемой акватории с таким

расчетом,  чтобы  свести  к  минимуму  холостые  пробеги  съёмочного  судна  (при  привязке
судна  в  начале  и  конце  рабочего  дня,  в  случае  сбоя  в  работе  радиогеодезической
аппаратуры). Количество вех зависит от площади участка съёмки и его расположения.

4.1.13.  Сборка  морской  геодезической  вехи  осуществляется  на  судне  непосредственно

перед  постановкой.  Постановкой  руководит  начальник  судовой  партии.  Количество  людей,
участвующих  в  сборке  и  постановке  вехи,  должно  быть  оптимальным,  необходимо  строго
соблюдать правила техники безопасности.

4.1.14.  При  спокойном  рельефе  и  незначительном  уклоне  дна  постановку  вехи  следует

производить  в  дрейфе.  После  измерения  глубины  определяется  длина  буйрепа  и
производится его крепление к вехе и якорю. Собранная веха кладётся на борт, якорь-монолит
подвешивается  капроновым  или  пеньковым  фалом  к  гаку  грузовой  стрелы  и  выводится  за
борт  вместе  с  буйрепом.  По  исполнительной  команде  комлем  вниз  сбрасывается  веха,  а
затем обрубается и якорь. Необходимо следить, чтобы якорь не упал на веху.

В  случае  сложного  рельефа  и  значительного  уклона  дна  постановку  вехи  лучше

осуществлять с судна, стоящего на якоре. Веха становится с наветренного борта.

При  постановке  вехи  со  шлюпок  или  малых  катеров,  якорь  сбрасывается  со  щита,

положенного на планшири бортов, а веха - тируется по воде. Буйреп крепится к шпиртбакену
перед буксировкой, а к якорю - в месте постановки, после измерения глубины.

4.2. Высотное обоснование
4.2.1.  Высотное  обоснование  съёмочных  работ  заключается  в  развитии  высотной

съёмочной сети вдоль побережья акваторий в Балтийской системе высот для:

1) приведения углов, измеренных секстаном к горизонту;
2) приведение измеренных наклонных линий к горизонту;
3) определение глубин по материалам аэрофотосъёмки;
4)  определение  высотного  положения  мгновенной  уровенной  поверхности  (рабочих

уровней), относительно которой производятся измерения значений отметок дна.

4.2.1.1.  Для  решения  первых 3-х  задач  высоты  могут  быть  определены  по  пунктам

геодезической  основы  тригонометрическим  нивелированием,  а  также  топографическим
картам масштаба 1:25000 и крупнее.

При  тригонометрическом  нивелировании  высота  каждого  пункта  должна  быть  получена

не менее чем по двум двухсторонним или трем односторонним направлениям.

Для  передачи  высот  могут  образовываться  высотные  полигоны  со  сторонами не  более 5

км  и  общей  длиной  не  более 40 км.  В  этом  случае  по  сторонам  должны  быть  выполнены
двухсторонние наблюдения.

4.2.1.2. Высотное положение мгновенной уровенной поверхности определяется:
-  наблюдениями  за  колебаниями  уровня  в  процессе  съёмочных  работ  на  временных

уровенных постах, выставляемых между постоянными и дополнительными, для определения
отметок  рабочего  (мгновенного)  уровня  непосредственно  на  участке  акватории  съёмки  с
целью получения поправок к измеренным глубинам и вычисления отметок дна в Балтийской
системе высот;

- привязка к государственной нивелирной сети геометрическим нивелированием III и IV

классов,  с  целью  получения  отметок  в  Балтийской  системе  высот  реперов  и  отсчетных
устройств на постоянных, временных и дополнительных постах.

Проложение  нивелирных  ходов  и  технические  характеристики  нивелирных  сетей

регламентируются «Инструкцией по нивелированию I, II, III и IV классов», М., Недра, 1974.

4.2.1.3.  При  отсутствии  условий  для  береговой  нивелирной  связи,  или  когда  уровенный

пост  находится  на  недоступном  для  геометрического  нивелирования  месте  (на  острове,  на
стационарной  или  стоящей  на  якоре  плавучей  платформе,  а  также  для  мест  установки
донных  самописцев  уровня),  передачу  Балтийской  системы  высот  следует  производить
водным  нивелированием  от  двух  береговых  постов.  Для  районов  съёмки  с  приливно-
отливными  колебаниями  уровня,  когда  средняя  величина  прилива  превышает 50 см,
привязка  высот  уровней  к  Балтийской  системе  высот  производятся  по  связям
соответственных  уровней  из  синхронных  наблюдений  за  период  не  менее  чем 15 суток  на
временном и двух постоянных или дополнительных постах.

4.2.1.4.  Для  определения  отметки  среднего  многолетнего  уровня  (СМУ)  и  наинизшего

теоретического  уровня  (НТУ)  в  Балтийской  системе  высот  должна  быть  использована  вся
имеющаяся  информация  о  колебаниях  уровня  по  наблюдениям  на  ближайших  постоянных
(дополнительных) уровенных постах Госкомгидромета СССР и других ведомств.

4.3. Уровенные наблюдения

Проектирование уровенных наблюдений

4.3.1.  Уровенные  наблюдения  следует  проектировать  в  соответствии  с  имеющейся  в

районе работ сетью уровенных постов, пределом их действия, характером колебаний уровня.

Приступая  к  проектированию  наблюдений,  необходимо  произвести  сбор  материалов
систематических наблюдений за уровнем, которые велись на постах Госкомгидромета СССР,
либо других ведомств.

К основным материалам, подлежащим изучению и анализу, относятся /30/:
- гидрометеорологические справочники-ежегодники и таблицы издания Госкомгидромета

СССР;

- технические отчеты гидрографического предприятия и других ведомств;
- навигационные и топографические карты крупных масштабов;
- лоции и географические описания района;
- каталоги реперов нивелирных сетей.
4.3.2.  Сведения  о  работах  прежних  лет,  которые  могут  быть  использованы  при  съёмке,

должны быть систематизированы и оформлены в виде формуляров, содержащих следующие
данные /23/:

- местоположение и координаты постоянных и временных уровенных постов;
- подробное описание и схема расположения поста и реперов;
- период и сроки наблюдений, метод проверки часов и результаты этих проверок;
- дата установки поста, продолжительность и перерывы в наблюдениях;
- характер берега в районе закладки репера;
- сведения о повреждениях реек, их перестановках и нивелировках;
-  сведения  об  обработке  наблюдений,  вычислении  гармонических  постоянных,  среднего

уровня, наинизшего теоретического уровня (НТУ);

- величина превышения репера над НТУ, средним уровнем и нулем поста;
- сведения о привязке репера к государственной нивелирной сети;
- общие сведения о режиме.
4.3.3. Анализ материалов уровенных наблюдений выполняется согласно приложению 11 с

точки  зрения  проверок  обоснованного  приведения  данных  наблюдений  к  единому  нулю
уровенного  поста,  правильности  обработки  наблюдений  и  вычислений  гармонических
постоянных,  среднего  уровня  и  НТУ.  При  этом  необходимо  исключить  систематические
погрешности  наблюдений,  если  они  выявлены  и  вычислить  гармонические  постоянные  и
НТУ  (для  морей  с  приливами),  если  они  не  вычислены  или  не  удовлетворяют
соответствующим требованиям.

На  основании  анализа  составляется  краткая  характеристика  материалов  уровенных

наблюдений согласно приложения 12.

Полученная  характеристика  материалов  уровенных  наблюдений  является  основным

документом для проектирования.

4.3.4.  Проектирование  уровенных  наблюдений  для  района  с  развитой  сетью  постоянных

уровенных постов заключается в определении пределов действия постов, достаточности этих
пределов  для  приведения  измеренных  глубин  к  нулю  Балтийской  системы  высот  и
планировании дополнительных временных уровенных постов.

После анализа данных необходимо определить число временных постов для обеспечения

съемки  рельефа  дна,  выбрать  место  для  их  установки,  а  также  способ  получения  отметки
высотных горизонтов.

Необходимое  количество  уровенных  постов  в  районе  работ  определяется  с  таким

расчетом, чтобы зоны действия смежных постов имели перекрытие и любой участок съёмки
находился в пределах действия какого-либо уровенного поста. Пределы действия берегового
уровенного  поста  определяются  так,  чтобы  расхождение  мгновенных  уровней  в  границах
участка,  обслуживаемого  данным  постом,  не  превышали 0,2 м.  При  обеспечении  съемки
рельефа дна в удаленных районах моря (озера, водохранилища) наблюдения за колебаниями
уровня производят на постах открытого моря с помощью самописцев уровня воды. Пределы
действия постов открытого моря определяются с условием, чтобы расхождения мгновенных
уровней в границах участка не превышало 0,5 м.

Указанные  требования  необходимо  увязать  с  требуемой  точностью  получения  отметок

дна  и,  в  общем  случае,  они  не  должны  превышать 0,5 % измеряемых  глубин  на  участке
съёмки.

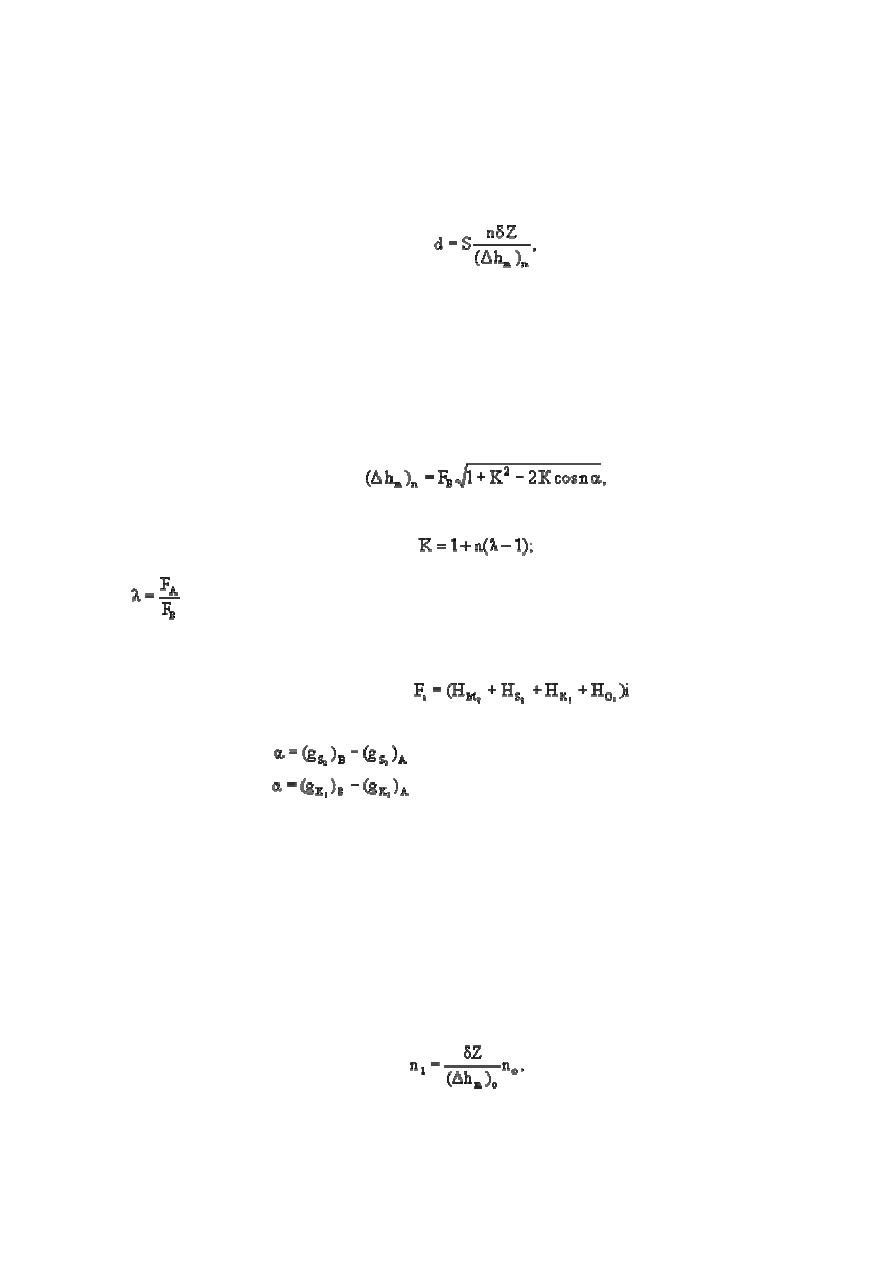

4.3.4.1.  Пределы  действия d уровенных  постов  (в  километрах)  на  приливных  морях

рассчитываются по формуле:

                                                         (4.5)

где S - расстояние между постом В, для которого определяют предел действия и смежным

постом А;

n - доля расстояния между постами, если принять S = 1;
δZ - допустимая разность высот мгновенного уровня в пределах действия поста, см;
(∆h

m

)

n

 - максимальная  разность  высот  мгновенного  уровня  на  посту  В  и  в  точке,

находящейся на удалении n от него, см.

Максимальную  разность  высот  мгновенного  уровня  (∆h

m

)

n

  для  морей  с  приливами

вычисляют из выражения

                                         (4.6)

где F

B

 - амплитуда приливной волны на посту В, см;

                                                          (4.7)

 - отношение амплитуд приливной волны на постах А и В;

α - приращение фазы приливной волны на участке между постами В и А.
Суммируя гармонические постоянные основных волн, получают амплитуду

                                    (4.8)

Приращение фазы вычисляется как разность угловых скоростей волн S

2

 и К

1



 для полусуточных приливов,

 для суточных приливов.

При смешанных приливах, когда в период работ наблюдается одна полная и одна малая

вода,  вычисления  следует  вести  по  формулам  суточных  приливов,  а  во  всех  остальных
случаях - формулам полусуточных приливов.

Максимальная разность превышений мгновенного уровня на участке между постами А, В

изменяется  по  нелинейному  закону.  В  связи  с  этим  доля  расстояния n в  формуле (4.5)
определяется  методом  последовательных  приближений.  Сначала  по  формуле (4.6)
рассчитывают максимально возможное превышение мгновенного уровня (∆h

m

)

o

 на постах А,

В,  приняв  n

о

  равным  единице (n

o

 = 1). Затем  линейным  интерполированием  находят

приближенное  значение  доли  n

1

,  при  котором  (∆h

m

)

1

,  окажется  близким  к  допустимой

величине δZ.

С этой целью используют формулу



или в общем виде
