ГКИНП-11-157-88. РУКОВОДСТВО ПО ТОПОГРАФИЧЕСКОЙ СЪЕМКЕ ШЕЛЬФА И ВНУТРЕННИХ ВОДОЕМОВ - часть 4

г)  после  готовности  вахтенного  штурмана  начать  работу,  приступают  к  выполнению

съёмки;

д)  старший  вахты  задает  штурману  курс  на  выход  в  начальную  точку съёмочного  галса,

сообщает направление и время начала галса; координирует движение по галсу;

ж)  за 5 - 10 мин  до  окончания  галса  старший  по  вахте  предупреждает  вахтенного

штурмана  о  скором  окончании  галса;  сообщает  о  конце  галса  и  дает  навигационные
параметры для выхода на следующий галс.

2.6.16.  Одновременное  выполнение  забортных  наблюдений  (измерений  скорости  звука,

взятия  проб  грунта,  биологические  ловы,  постановка  морских  геодезических  вех)  требует
четкой  организации  и  координации  действий  всех  исполнителей.  При  производстве
перечисленных  работ  каждый  вид  рекомендуется  выполнять  отдельной  группой
специалистов-исполнителей. Очередность работы должна быть установлена таким образом,
чтобы в первую очередь проводились те наблюдения, для которых приборы имеют полную
готовность к моменту остановки судна, а наблюдения занимают наименьшее время.

2.6.17.  Следует  помнить,  что  одновременная  работа  одних  и  тех  же  исполнителей  на

производстве  различных  видов  работ,  как  правило,  приводит  к  понижению  качества
материалов съёмки, потери приборов и времени.

2.7. Рекогносцировка района работ
2.7.1.  Рекогносцировка  должна  выполняться  заблаговременно,  до  начала  развертывания

сил и средств в районе работ, с целью выяснения и уточнения следующих вопросов:

- сохранность геодезических знаков и центров пунктов триангуляции и полигонометрии;
- возможность использования намеченных пунктов для определения места судна в море;
-  выбор  мест  для  установки  береговых  теодолитных  постов,  станций  РГС  с  учетом

возможностей определения координат мачт;

- необходимость определения дополнительных опорных пунктов и способов получения их

координат;

-  наличие  и  сохранность  реперов  нивелирной  сети,  имеющих  отметки  в  Балтийской

системе высот;

- места и условия установки уровенных постов;
-  расположение  ближайших  уровенных  постов  Госкомгидромета  СССР  или  других

ведомств,  ведущих  систематические  наблюдения  за  колебаниями  уровня  воды  и  связь  с
ними;

-  наличие  мест,  пригодных  для  временных  якорных  стоянок  и  укрытий  для  судов  и

катеров;

- наличие мест, удобных для базирования береговых баз партий и подходов к ним водным

путем.

2.7.1.1.  Для  корректировки  категории  сложности  рельефа  или  последующего  уточнения

подробности  съёмки  на  конкретных  участках  работ  (если  это  предусмотрено  техническим
проектом) выполняются рекогносцировочные галсы.

2.7.2. Результаты рекогносцировки подлежат учету в рабочем проекте планово-высотного

обоснования,  который  исправляется  в  соответствии  с  полученными  материалами.
Исправленный  рабочий  проект  обоснования  должен  быть  утвержден  начальником
экспедиции (партии).

2.7.3.  В  процессе  развертывания  работ,  кроме  перечисленных  сведений,  возникает

необходимость  получения  дополнительных  данных  для  обеспечения  съёмочных  работ.
Поэтому  производится  дополнительная  рекогносцировка,  содержание  которой  обычно
связано  с  работами  по  проверке  действия  аппаратуры,  исследования  фазового  поля  РГС,
уточнения  системы  командных  и  информационных  сигналов,  определяющих  действия
личного  состава  на  время  съёмки,  отработка  взаимодействия  судов,  катеров  и  оценки
правильности функционирования основных и обеспечивающих технических средств.

2.7.4. При окончательном выборе мест размещения береговых станций следует учитывать

условия распространения радиоволн. Необходимо, чтобы трассы распространения радиоволн
проходили  над  однородной  подстилающей  поверхностью  и  переходы  радиолуча  с  суши  на
воду  и  наоборот  были  сведены  к  минимуму.  Наконец,  принимаются  во  внимание
организационно-бытовые  факторы:  удобство  выгрузки  и  погрузки,  наличие  источников
энергоснабжения, наличие питьевой воды и т.д.

2.8. Выбор мест расстановки и развертывание береговых станций радиотехнических

средств

2.8.1.  При  выборе  мест  расстановки  береговых  радиостанций  учитывается,  чтобы

заданный район съёмки наиболее полно был покрыт рабочей зоной радиосистемы, т.е. зоной,
в  которой  обеспечивается  определение  места  со  средней  квадратической  погрешностью  М,
не превышающей заданного значения.

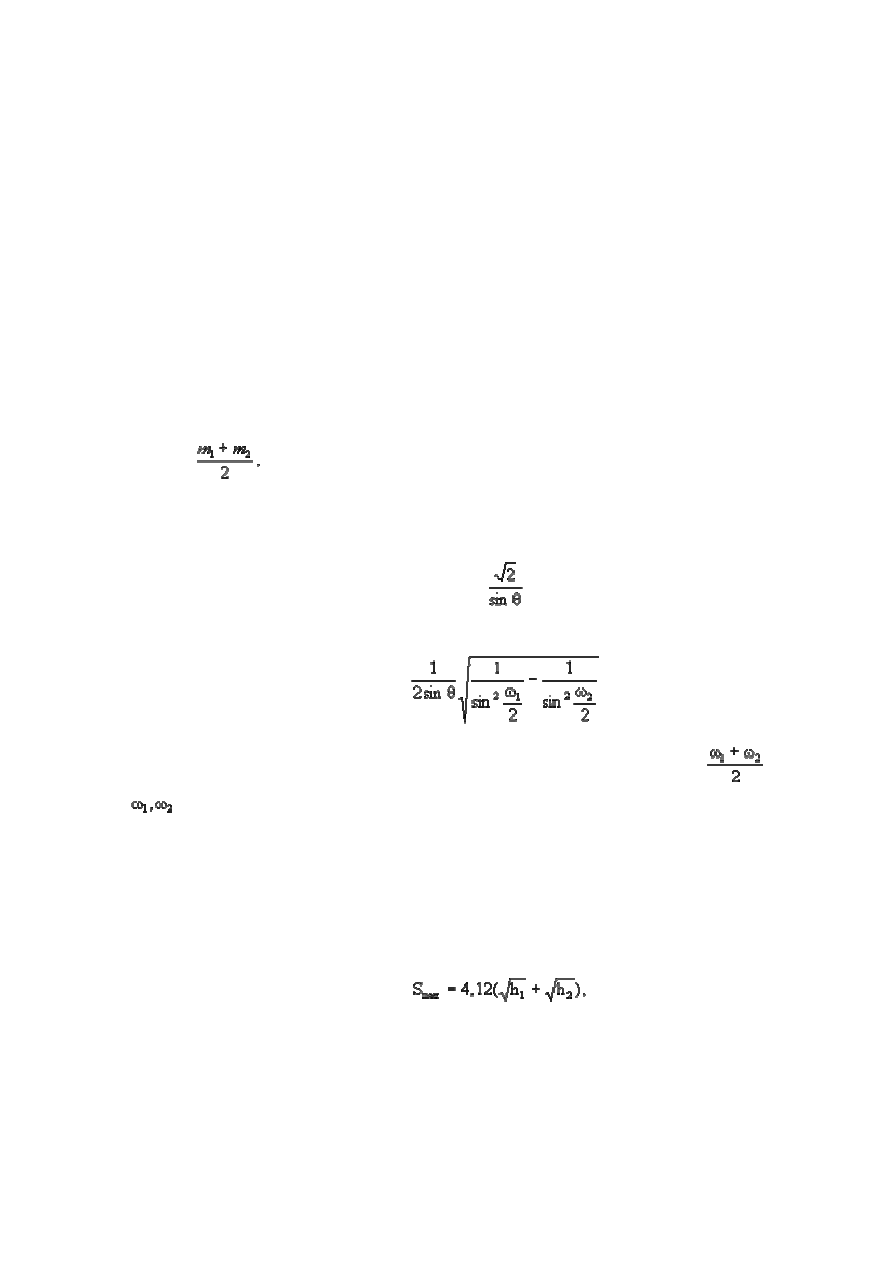

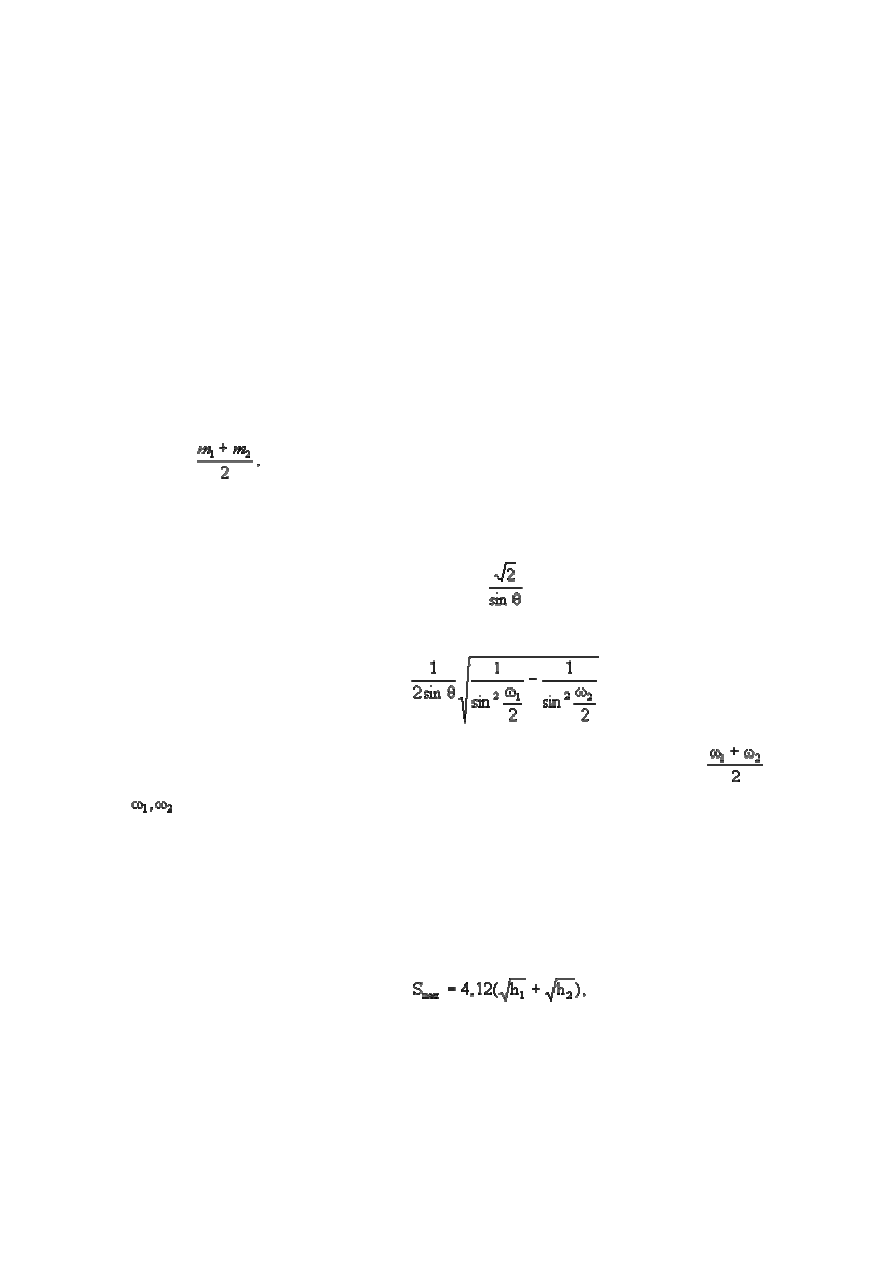

Расчет М осуществляется по формуле

М = m

⋅ К,                                                          (2.2)

где m =

 m

1

, m

2

 - средние  квадратические  погрешности  радиогеодезических

измерений; К - геометрический фактор.

Значение К вычисляется на микрокалькуляторе по формулам:
- для круговых РГС (РДС, ГРАС)

К =

,                                                           (2.3)

- для гиперболических РГС (Поиск, БРАС)

К =

,                                          (2.4)

θ - угол пересечения линий положения (для гиперболической системы θ =

),

 -  углы  при  определяемой  точке  между  направлениями  на  береговые  станции

(позиционные углы).

Значения  К  для  различных  углов

θ  и  разных  соотношений  длин  базисов  приведены  в

Сборнике  типовых  графиков  рабочих  зон  РНС  (УНГС, 1957 г.)  или  рассчитываются  по
формулам.

2.8.2.  При  планировании  работ  учитывается  также  дальность  действия  конкретной  РГС,

как  максимальная (S

max

),  так  и  минимальная (S

min

).  Определение  S

mах

  (км)  для

ультракоротковолновых РГС (РДС, ГРАС) осуществляется по формуле:

                                              (2.5)

где h

1

, h

2

 - высоты береговой и судовой антенн РГС, соответственно (в метрах).

2.8.3.  Планируемые  места  расстановки  береговых  радиостанций (c учетом  полученной

рабочей  зоны,  максимальной  и  минимальной  дальности)  наносятся  на  схему  планируемых
работ (приложение 3).

2.8.4. Антенны береговых радиостанций устанавливаются на ровных площадках размером

50

×50  м  на  почвах  с  хорошей  проводимостью,  признаками  которой  являются  наибольшая

глубина  залегания  грунтовых  вод,  влажность  и  засоленность  почв.  Вблизи  площадок  в

пределах 1 км  не  должно  быть  источников  радиопомех  (радиостанций,  радиомаяков,
высоковольтных  линий  электропередач  и  т.п.),  а  также  высоких  деревьев,  зданий,  башен  и
т.д.  Наземные  станции  некоторых  РГС  (например,  РДС,  БРАС)  монтируются  в  кузовах
автомашин,  которые  затем  располагаются  около  геодезических  знаков  и  на  них
устанавливаются антенны береговых станций.

2.8.5.  Места  установки  мачт  (антенн)  береговых  станций  РГС  (РНС)  определяются  как

пункты съёмочного обоснования в соответствии с п. 4.1.2, 4.1.3. и приложением 10 (табл. 1) с
точностью  для  пунктов  АС-2.  Средняя  квадратическая  погрешность  определения
относительно исходной сети должна быть m

≤ ± 2 м.

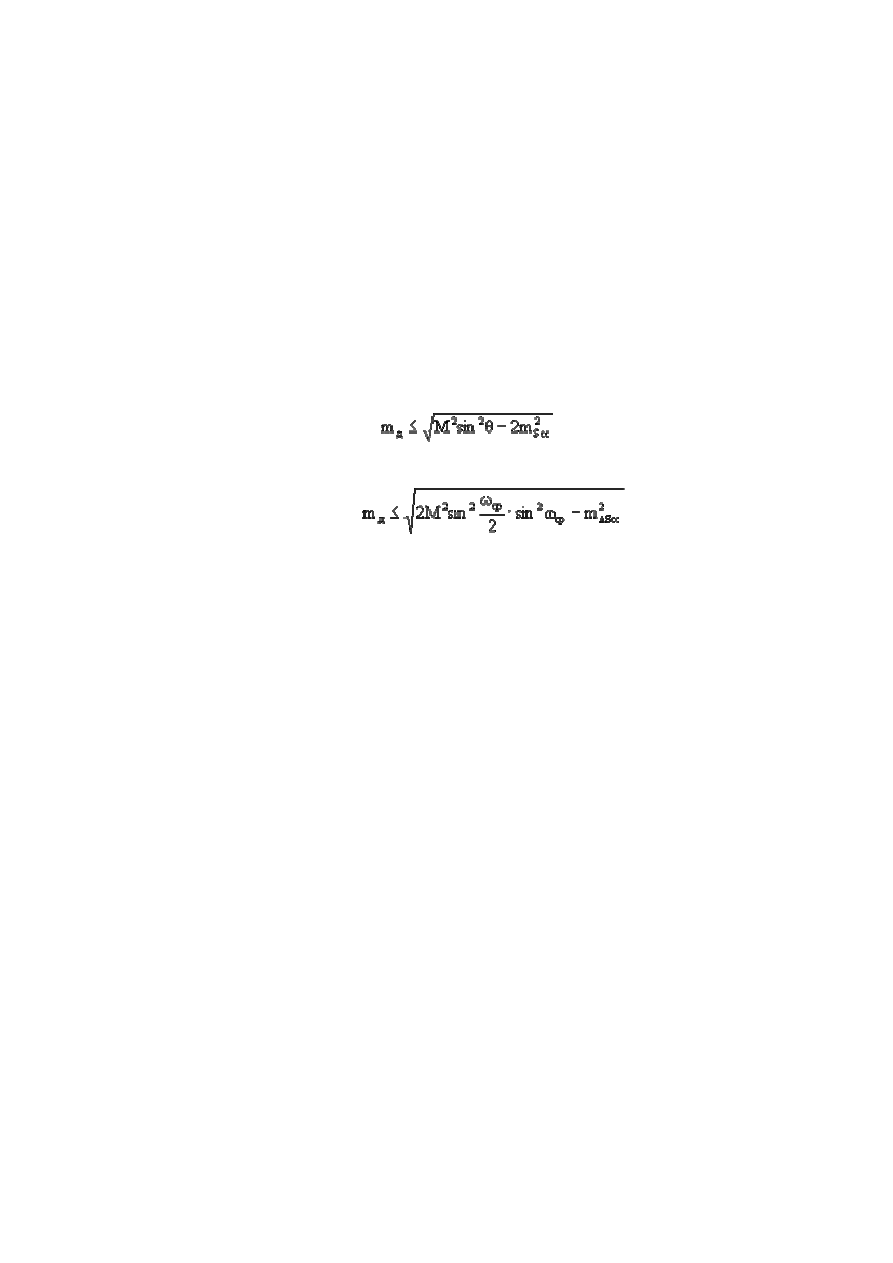

При  съёмках  в  масштабах 1:5000 и 1:2000, когда  для  определения  мест  судна  на  галсах

используются  высокоточные  РГС  (ГРАС)  рекомендуется  рассчитывать  допустимую
среднюю квадратическую погрешность планового положения антенны береговой станции m

д



(м)  с  учетом  задаваемой  средней  квадратической  погрешности  определения  места
съёмочного судна М, (м) по формулам:



или

,                                    (2.6)

где  М - заданная  (допустимая)  средняя  квадратическая  погрешность  определения  места

судна, м;

θ - угол пересечения линий положения в дальномерном варианте;

ω

ср

 - среднее значение позиционного угла;

m

Sср

 - среднее значение средней квадратической погрешности измерения расстояний;

m

∆Sср

 - среднее  значение  средней  квадратической  погрешности  измерения  разности

расстояний по обоим каналам разностно-дальномерной системы.

Координаты  антенны  ретрансляционной  станции  снимаются  приближенно  с  карты  с

точностью до 1 км.

Высоты  пунктов  установки  мачт  (антенн)  береговых  станций  определяются  когда  это

необходимо  для  приведения  измеренных  наклонных  линий  к  горизонту.  Как  правило,
высоты  определяются  по  пунктам  геодезической  основы  или  непосредственно  от  уровня
моря  тригонометрическим  нивелированием,  а  также  могут  сниматься  с  топографических
карт масштаба 1:25000 и крупнее.

2.9. Пробный выход в море
2.9.1.  Для  проверки  технических  средств  съёмки  и  отработки  организации

запланированных работ производятся тренировочные выходы судна в район его базирования
и вторично в район развертывания РГС.

Перед  выходом  в  море  производится  установка  на  судне  аппаратуры,  приборов  и  их

пробное  включение  для  регулировки,  выявления  и  установления  неисправностей.
Планируется  состав  исследований  технических  средств  в  море  согласно  инструкциям  по
эксплуатации и рекомендациям раздела 3.

2.9.2.  При  проведении  испытаний  технических  средств  съёмки  выполняют:  проложение

галсов  съёмки  методом  промера  (не  менее 2-х)  с  обязательной  отвязкой  и  привязкой
радиоизмерений  к  опорной  вехе;  наблюдения  на 1 - 2 х  гидрологических  станциях  для
определения скорости распространения звука в воде; определение проб грунта грунтовыми
трубками  и  дночерпателями;  проверка  правильности  функционирования  основных  и
обеспечивающих  технических  средств  съёмки;  проверка  связи  с  базой  и  береговыми

станциями; тренировка участников съёмки по определению места судна, измерению глубин
и  определению  поправок  к  выполненным  измерениям;  уточняется  организация  работ  по
распределению личного состава по вахтам.

2.9.3.  Все  наблюдения  и  отсчеты,  производимые  при  проверенных  испытаниях,

записываются  в  соответствующие  журналы  наблюдений  и  оформляются  согласно
требований ГКИНП-11-152-85.

3. ПОДГОТОВКА ТЕХНИЧЕСКИХ СРЕДСТВ

3.1. Оборудование рабочих мест
3.1.1. При работе на специализированных гидрографических судах используются штатные

лаборатории,  которые  могут  быть  укомплектованы  дополнительным  оборудованием
согласно  специфике  выполняемых  работ.  На  судах  других  типов  рабочие  помещения
оборудуются вновь.

Гидрографическую лабораторию рекомендуется разместить вблизи штурманской рубки. В

ней устанавливаются эхолоты, гидролокаторы, приемоиндикаторы радиосистем определения
места и судовые часы.

Гидрологическую  и  грунтовую  лаборатории  часто  совмещают  и  располагают  вблизи

используемых  лебедок.  Обычно  такие  лебёдки  на  специализированных  судах
устанавливаются  в  средней  части  судна.  В  лабораториях  должны  быть  оборудованы
шкафчики, полки,  специальные  гнезда,  т.е. приспособления  для  хранения  вспомогательных
приборов,  материалов,  банок,  металлических  ящиков  и  другой  тары,  в  которую
укладываются  пробы,  предназначенные  для  последующего  анализа.  В  лаборатории
необходимо иметь подвод воды.

Особое  внимание  должно  быть  уделено  проверке  автономности  и  стабильности

электропитания

измерительной

аппаратуры.

Все

лаборатории

оборудуются

громкоговорящей связью. Оборудуется рабочее место для вахтенных специалистов.

3.1.2. До выхода в море все оборудование и приборы должны быть расставлены по своим

постоянным  местам  и  соответственно  закреплены.  Запасное  оборудование  и  материалы
размещаются в отведенных для этого помещениях и надёжно крепятся до выхода в море.

Бланковый  материал,  пособия  и  таблицы  размещаются  в  рабочих  помещениях  по

принадлежности.

Особое  внимание  следует  обратить  на  исправность  лебёдок,  для  чего  наиболее  опытные

работники  экспедиции  совместно  с  судовыми  механиками  проводят  опробывание
механизмов  и  электрооборудования  на  холостом  ходу,  а  затем  и  под  нагрузкой.  Вновь
установленные или непроверенные под нагрузкой после заводского ремонта лебёдки нельзя
считать готовыми к работе.

После  проверки  исправности  лебёдки  производится  проверка  годности  тросов  (если  они

набраны  на  барабаны  ранее).  С  тросов  снимается  консервирующая  смазка,  участки  троса  с
проржавевшими прядями, колышками, ослабленными сплеснями вырубаются, а пригодный к
работе  трос  заново  сращивается.  В  обязательном  порядке  проверяют  исправность  кран-
балки.

Проверяют исправность креплений и лееров откидных площадок, надёжность крепления

стоек, исправность палубного и забортного освещения рабочих мест.

Одновременно  проводится  проверка  в  работе  приборов  и  аппаратуры,  установленных  в

лабораториях.  Способы  проверки  приведены  в  разделах,  где  эти  приборы,  оборудование  и
аппаратура описаны.
