ГКИНП-11-152-83. ИНСТРУКЦИЯ ПО СОЗДАНИЮ ТОПОГРАФИЧЕСКИХ КАРТ ШЕЛЬФА И ВНУТРЕННИХ ВОДОЕМОВ - часть 11

Длина  акустической  тени  объектов,  лежащих  в  непосредственной  близости  от

гидролокационного  галса,  относительно  уменьшается,  в  связи  с  этим  возрастают
погрешности  определения  высоты  объекта  по  длине  тени. «Бестеневое»  отображение
рельефа дна и объектов затрудняет дешифрирование эхограмм и может привести к пропуску
(необнаружению) объектов, имеющих слабый акустический контраст с поверхностью дна.

5.6.3.  Признаками  дешифрирования  объектов  дна  (коммуникаций,  грунтов)  отдельных

характерных форм рельефа и др. являются: тон (яркость), рисунок (текстура) изображения и
наличие акустической тени.

5.6.3.1. Неровности (формы рельефа) дна, размеры которых соизмеримы с разрешающей

способностью  гидролокатора  (протяженностью  до  нескольких  метров),  изображаются  на
гидролокационных  снимках  в  виде  скопления  ярких  точек  или  пятен.  Размеры  пятен
определяются размерами самих неровностей и масштабом записи.

5.6.3.2. Неровности дна протяженностью до нескольких десятков метров изображаются на

гидролокационных  снимках  в  виде  контуров,  имеющих  характерный  тон  и  рисунок,
обусловленный  формой  элементов  рельефа  дна  средних  размеров,  ракурсом  обзора  и
отражающими свойствами поверхностного слоя грунта.

5.6.3.3.  Неровности  дна  протяженностью  до  нескольких  сотен  метров  изображаются  на

гидролокационных  снимках  в  виде  обширных  полей,  яркость  и  текстура  которых
определяются отражающими свойствами и взаимным расположением составляющих деталей
рельефа  дна  малых  и  средних  размеров,  а  также  ракурсом  обзора.  Рисунок  крупных  форм
рельефа формируется в виде мозаики из пятен и контуров более мелких неровностей.

5.6.3.4.  При  дешифрировании  гидролокационных  снимков  признаками  подводных

коммуникаций являются: характерный рисунок изображения и наличие акустических теней,
а признаками грунтов - тон (яркость) изображения и его текстура.

Для  опознания  изображений,  анализа  и  обработки  гидролокационных  снимков

необходимо  использовать  альбомы  с  видами  записей  изображений  характерных  форм
рельефа дна, грунтов и коммуникаций.

5.6.4.  Основным  способом  дешифрирования  изображений  гидролокационных  снимков

является способ визуального анализа, имеющий две разновидности:

-  анализ,  основанный  на  отыскании  известных  признаков  наличия  искомой  формы

рельефа, границы грунта или коммуникации на эхограмме;

-  анализ,  основанный  на  сравнении  изображения  обнаруженной  формы  рельефа  дна

грунта или искомого подводного объекта с типовыми записями аналогичной формы.

5.6.5.  В  случае  отсутствия  уверенности  в  правильности  дешифрирования  изображений

гидролокационных  снимков  производится  дополнительное  обследование  участка  другими
способами.

5.6.6.

Наилучшим

контролем

правильности

дешифрирования

изображений

гидролокационных  снимков  служит  непосредственный  визуальный  осмотр  рельефа  дна,
грунта или коммуникации водолазом или с помощью подводного аппарата.

5.6.7.  Задачей  камеральной  обработки  полевых  материалов  гидролокационной  съемки

является  окончательное  установление  того,  что  заданная  акватория  обследована  без
пропусков,  а  обнаруженные  характерные  формы  рельефа  дна,  границы  площадного
распределения  грунтов,  коммуникации  и  их  местоположение  определены  правильно  с
требуемой точностью.

5.6.7.1.  Обработку  материалов  съемки  начинают  с  проверки  правильности  заполнения  и

оформления всех журналов, гидролокационных снимков и лент самописцев РГС (РНС), при
этом проверяют также выполнение всех требований, предъявляемых к полевым материалам.

5.6.7.2. Обработка материалов съемки включает:
- систематизацию и проверку всех материалов;
- обработку результатов определения места судна на галсе;

-  составление  и  оформление  калек  обнаруженных  форм  рельефа  дна,  границ

распределения грунтов, растительности и подводных коммуникаций;

- прокладку определений места и галсов гидролокационной съемки;
- составление отчета о выполненной съемке.
5.6.7.3.  Окончательная  обработка  гидролокационных  снимков  включает  следующие

операции:

- проверку оформления снимков;
- проверку дешифрирования снимков, заключающуюся в повторном тщательном анализе

произведенного ранее полевого дешифрирования.

5.6.7.4.  В  результате  обработки  материалов  гидролокационной  съемки  надлежит

подготовить следующие основные документы:

- кальку галсов и полос обзора каждого покрытия;
- кальку обнаруженных объектов соответствующей съемки;
- технический отчет о выполнении съемочных работ.
5.6.7.5.  Полосы  обзора  на  кальках  штрихуются  наклонными  линиями  через 3 - 4 мм.

Смежные полосы штрихуются линиями в разные стороны.

5.6.7.6.  Заключительным  этапом  камеральной  обработки  является  систематизация

материалов  и  составление  раздела  технического  отчета  о  выполнении  гидролокационной
съемки на заданной акватории. К отчету необходимо приложить гидролокационные снимки,
а  также  журналы,  акты  водолазного  обследования,  журналы  по  сопровождающим  съемку
работам.

5.7. Оценка качества материалов съемки
5.7.1. Качество материалов съемки характеризуется:
-  точностью  съемки  рельефа  дна  и  подводной  ситуации,  подтвержденной  контрольными

измерениями;

- четкостью регистрации профиля рельефа дна на эхограммах;
- надежностью информации на гидролокационных снимках при инструментальной оценке

междугалсовых

промежутков

с

перекрытием,

обеспечивающим

достоверность

дешифрирования обнаруженных объектов;

-  выполнением  требований  Инструкции  и  Руководств  по  топографо-геодезическим

работам и надлежащим качеством оформления отчетных документов.

5.7.2. Точность съемки подводного рельефа оценивается по двум критериям:

- средней квадратической погрешностью отметок дна (

);

-  остаточной  систематической  погрешностью  измерений  глубин  по  данным  сличения

отметок дна (

).

5.7.2.1. Оценка точности должна  производиться на основе анализа результатов сличения

отметок дна исправленных поправками и нанесенных на съемочный оригинал с эхограмм в
точках  пересечения  основных  съемочных  и  контрольных  галсов.  С  этой  целью  образуют
разности (в метрах)

                                                                    (16)

где ∆

слi

 - расхождение отметок дна в точке i;

Z

ci

 - отметка на съемочном галсе в точке i;

Z

кi

 - отметка на контрольном галсе в той же точке.

Разности ∆

сл

 группируют по категориям рельефа и диапазонам отметок дна, приведенным

в таблице 2.

5.7.2.2.  На  всей  акватории  съемочного  оригинала  необходимо  получить  около 100

разностей.  Однако,  если  выделяются  участки  с  различными  типами  рельефа,  либо  перепад

глубин охватывает 2 или более диапазона из указанных в таблице 2, то несмещенная оценка

 может быть получена, если на каждом участке имеется не менее 30 разностей ∆

сл

.

В  случае  единой  системы  съемочных  оригиналов,  допускается  выборка  не  менее 100

разностей  ∆

сл

  для  однородных  по  типам  рельефа  участков  и  диапазонов  глубин  со  всей

акватории съемки.

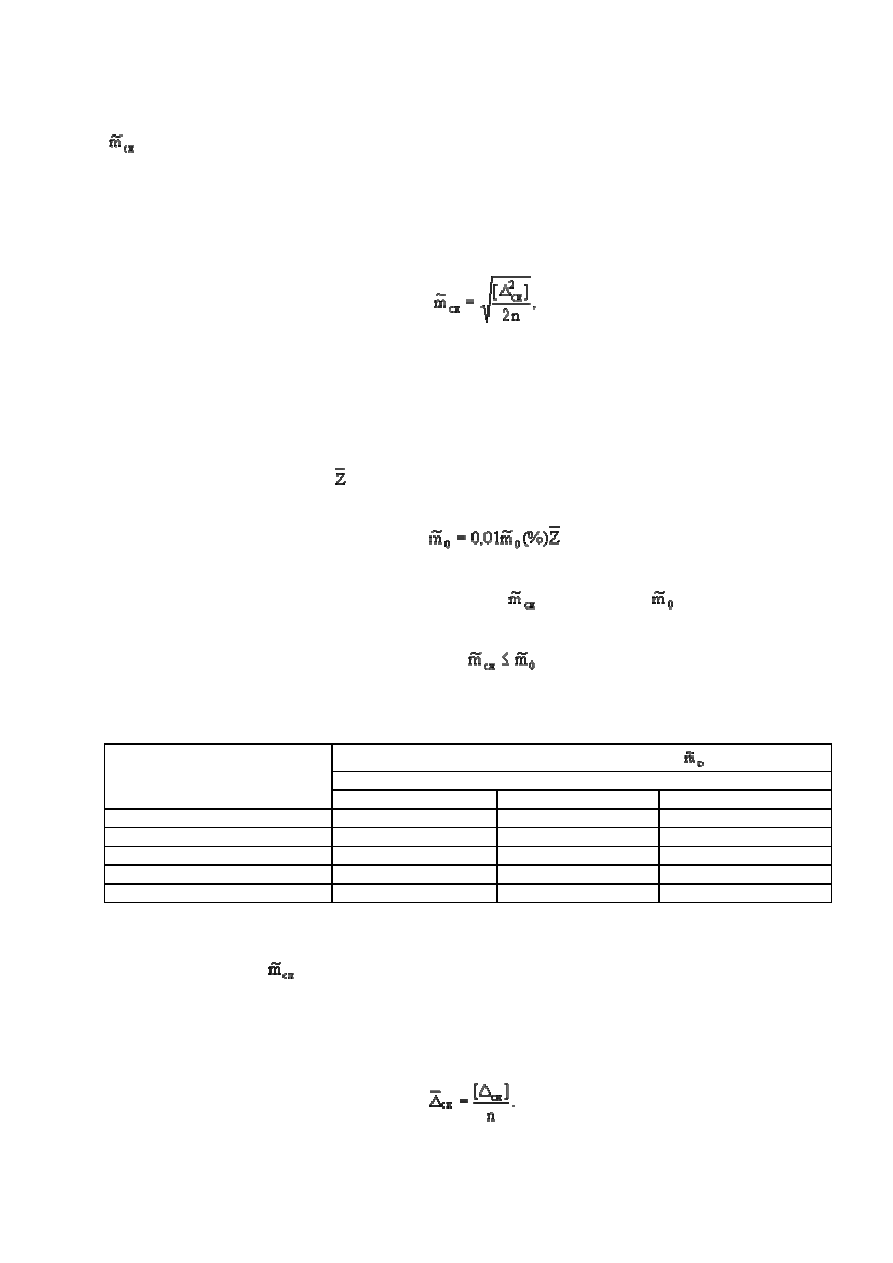

5.7.2.3.  Фактические  значения  средних  квадратических  погрешностей  отметок  дна  для

соответствующих диапазонов следует вычислять по формуле:

                                                          (17)

где n - количество  разностей,  ∆

сл

  полученных  по  формуле (16) для  одной  из  категорий

рельефа и в соответствующем диапазоне глубин.

5.7.2.4.  Допустимые  средние  квадратические  погрешности  значений  отметок  дна,

полученных  по  измеренным  и  исправленным  общей  поправкой  глубинам,  приведены  в
таблице 2 для глубин до 500 м и в приложении 3 для глубин до 1000 м.

Перевод  относительных  значений  допустимых  погрешностей  в  метры  производят  по

среднему значению глубин ( ) для каждого однотипного участка съемочного оригинала по
формуле:

                                                    (18)

5.7.2.5.  Оценка  точности  отметок  дна  осуществляется  по  результатам  сравнения

фактической средней квадратической погрешности

 с допустимой

.

Если условие

                                                          (19)

выполняется, то сходимость хорошая.

Таблица 2

Допустимые средние квадратические погрешности

 (%) отметок дна

Категории рельефа шельфа

Отметки дна по диапазонам

измеренных глубин Z, м

I

II

III

5 - 20

2,4

2,7

2,8

20 - 50

1,8

2,0

2,1

50 - 100

1,2

1,5

1,7

100 - 200

1,0

1,4

1,5

200 - 500

0,9

1,1

1,4

В  противном  случае  производят  тщательный  анализ  всех  измерений  с  целью  выявления

причин расхождений и исключения систематических погрешностей.



5.7.2.6. Величина

 является показателем реальной точности отметок дна, как результат

совместного  влияния  случайных  погрешностей  измерений  и  остаточных  систематических
погрешностей.

Для  проверки  допустимой  остаточной  систематической  погрешности  в  разностях  ∆

сл



вычисляется ее средняя величина по выборке

                                                               (20)

На  основании  соотношений  между  средней  и  средней  квадратической  погрешностями

критерием допустимости остаточной систематической погрешности служит неравенство

|[∆

сл

]| ≤ 0,35[|∆

сл

|].                                                        (21)

5.7.2.7.  Если  неравенство (21) не  выполняется,  то  необходимо  отыскать  и  устранить

источник  систематических  погрешностей.  Произвести  оценку  точности  измерения  глубин
(приложение 8). Проверить материалы определения плановых координат съемочных галсов и
прокладку точек на съемочный оригинал.

Если  причины  расхождений  не  выявлены,  то  отметки  дна,  полученные  на  съемочных

галсах,  которые  в  пересечении  с  контрольными  не  удовлетворяют  всем  условиям,
обобщенным  в  таблице 2 и  в  приложении 3 настоящей  Инструкции,  а  также  искажают
рисунок горизонталей, должны быть сняты и исключены из расчетов.

5.7.3.  Оценку  погрешностей  положения  горизонталей  относительно  пунктов  высотной

основы  (оценку  точности  значения  горизонталей)  для  решения  вопросов,  связанных  с
выбором  обоснованной  высоты  сечения  рельефа  следует  производить  в  соответствии  с
рекомендациями приложения 9 настоящей Инструкции.

6. РЕДАКЦИОННЫЕ РАБОТЫ

6.1. Редакционно-подготовительные работы
6.1.1. Редакционно-подготовительные работы по созданию топографических карт шельфа

и внутренних водоемов включают:

- сбор картографических и справочных материалов, необходимых для составления карты,

определение методики использования этих материалов;

-  изучение  технического  проекта,  сбор  и  анализ  дополнительных  требований  к

составляемой карте со стороны ее потенциальных потребителей;

-  изучение  района  картографирования  и  картографических  материалов,  выявление

характерных  особенностей  местности,  подлежащих  обязательному  отображению  на
создаваемой карте;

-  разработку  редакционных  указаний  и  образцов  составления  отдельных  элементов

содержания карты;

- участие в проектировании направления съемочных галсов и установлении необходимой

подробности  съемки,  а  также  в  проектировании  вдольбереговых  аэрофотосъемочных
залетов.

6.1.2.  До  начала  полевых  работ  и  в  ходе  их  редактором  (или  под  его  руководством)

должны быть выявлены, собраны и использованы необходимые для создания карт высокого
качества дополнительные, вспомогательные и справочные материалы.

Дополнительные и вспомогательные картографические материалы предприятия получают

как  из  центральных  хранилищ  (навигационные  карты,  лоции  и  т.п.),  так  и  на  местах.  К
последним относятся разнообразные ведомственные материалы: схемы, картосхемы, карты и
планы геологического, геоморфологического, инженерно-геологического, гидрологического,
биологического  содержания  и  другие  подобные  материалы,  для  получения  и  правильной
интерпретации  которых  устанавливаются  непосредственные  контакты  с  организациями,
которые располагают ими по роду своей деятельности.

6.1.3.  Сбор  дополнительных  и  вспомогательных  картографических  материалов  для

составления  следует  совмещать  с  изучением  дополнительных  требований  к  составляемой
карте со стороны ее потенциальных потребителей.

Изучение  дополнительных  требований,  предъявляемых  основными  заказчиками  работ  и

другими заинтересованными организациями, позволяет уточнить, следует ли подготавливать
карту  со  специализированной  нагрузкой  или  приложения  к  карте,  а  также  определить
