5.4.5.2. На морях с приливами количество зон рекомендуется рассчитывать по формуле:

                                                           (10)

где t

1

 и t

2

 - время наступления полной или малой воды на уровенных постах 1 и 2;

 -  среднее из отстояний наинизшего теоретического уровня (НТУ) от среднего уровня

моря на постах 1 и 2;

с - коэффициент, зависящий от вида прилива и глубин (для полусуточного прилива: при

глубинах от 0 до 50 м - с = 0,17; при глубинах более 50 м - с = 0,085. Для суточного прилива:
при глубинах от 0 до 50 м - с = 0,085; при глубинах более 50 м - с = 0,042).

5.4.5.3.  При  смешанном  приливе,  если  между  уровенными  постами 1 и 2 в  момент

измерения  глубин  наблюдается  одна  полная  и  одна  малая  вода,  расчет  зон  рекомендуется
производить по формуле (10), в других случаях - по формуле (8) и (9).

При  расчете  количества  зон  можно  использовать  и  непосредственные  наблюдения.

Рекомендуется в районах промера, где разность фаз прилива на уровенных постах 1 и 2 не
превышает 70 - 80°, рассчитывать  число  зон  по  формулам (8) и (9), используя
непосредственные наблюдения для вычисления величины.

5.4.6.  Поправки  ∆Z

f

  следует  определять  через  промежутки  времени,  соответствующие

изменению ∆Z

f

 на 0,1 или 0,2 м в зависимости от диапазона измеряемых глубин и записывать

на эхограммы, в журналы съемки или таблицу поправок.

5.4.7.  Суммарную  поправку  эхолота  при  использовании  метода  тарирования  следует

определять по формуле:

∆Z

э

 = ∆Z

т

 + ∆Z'

n

 + ∆Z

0

,                                                       (11)

где ∆Z

т

 - суммарная поправка тарирования определяется по формуле (2);

∆Z'

n

 - поправка  за  отклонение  скорости  вращения  электродвигателя  эхолота  при

измерении глубин на съемочных галсах, от скорости, зафиксированной при тарировании;

∆Z

0

 - поправка за изменение осадки судна при движении на мелководье.

Если  в  процессе  измерения  глубин  поправка  ∆Z

т

  изменяется  в  пределах  половины

точности  отсчитывания  глубин,  то  для  всего  участка  съемки  вычисляется  одно  среднее
значение поправки ∆Z

т

. Осреднение рекомендуется производить графическим способом. Для

этого  строят  графики  ∆Z

т

 = F(Z). Кривые  на  этих  графиках  осредняют  по  группам  или

целиком,  исходя  из  условий,  чтобы  максимальные  расхождения  между  осреднениями  и
фактическими  кривыми  не  превышали  половины  точности  отсчитывания  глубин
соответствующего  диапазона.  Масштаб  графика  выбирают  таким  образом,  чтобы  можно
было снять с него ∆Z

т

 с точностью 0,05 м.

5.4.8.  Суммарную  поправку  эхолота  ∆Z

э

,  определяемую  методом  вычисления  частных

поправок, следует рассчитывать по формуле:

∆Z

э

 = ∆Z

v

 + ∆Z

n

 + ∆Z

в

 + ∆Z

б

 + ∆Z

мо

 + ∆Z

0

 + ∆Z

γ

,                          (12)

где ∆Z

v

 - поправка за отклонение фактической вертикальной скорости распространения звука

в воде от номинальной для данного эхолота;

∆Z

n

 - поправка за отклонение скорости (частоты) вращения электродвигателя эхолота от

номинальной;

∆Z

в

 - поправка за углубление вибраторов эхолота;

∆Z

б

 - поправка за базу между вибраторами эхолота;

∆Z

мо

 - поправка за место нуля эхолота;

∆Z

0

 - поправка за проседание судна на мелководье во время съемки;

∆Z

γ

 - поправка за наклон дна.

Частные поправки вычисляются:

-  для  глубин 0 - 10 м  с  точностью 0,01 м,  с  последующим  округлением  суммарной

поправки до 0,1;

- для глубин 10 - 500 м с точностью 0,1 м.
5.4.8.1. Поправка ∆Z

v

 за отклонение фактической вертикальной скорости распространения

звука  в  воде  от  номинальной  для  данного  эхолота  определяется  на  основании  материалов
гидрологической  изученности  района  работ,  непосредственных  гидрологических
наблюдений,  либо  по  результатам  прямого  измерения  скорости  звука  в  воде  и
рассчитывается по формуле:

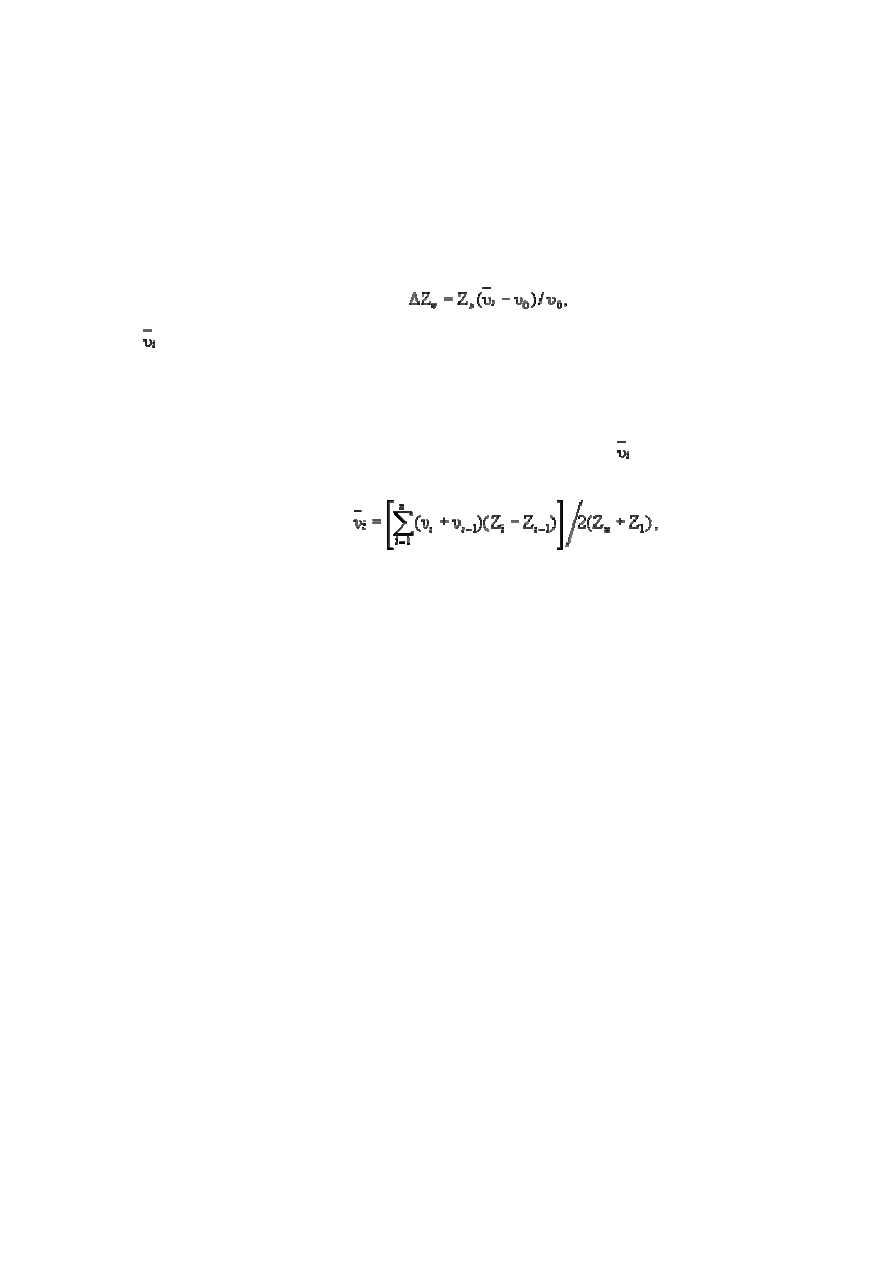

                                                   (13)

где

 -  значение  фактической  средней  скорости  распространения  звука  в  слое  воды  от

поверхности до горизонта измеряемых глубин, м/с;

υ

0

 - значение скорости звука, принятое при расчете шкалы данного эхолота, м/с;

Z

э

 - измеренная эхолотом глубина, м.

В  случае  непосредственного  измерения  скорости  звука  вычисление  средней  скорости

звука  для  слоя  воды  от  поверхности  до  заданного  горизонта

 следует  производить  по

формуле:

                               (14)

где n - количество осредняемых горизонтов;

υ

i

 - скорость звука, измеренная на данном горизонте.

Поправку ∆Z

v

 следует учитывать, если расхождение фактической вертикальной скорости

распространения звука в воде отличается от номинальной для данного эхолота более чем на
7,5 м/с.

5.4.8.2. Поправка ∆Z

n

 отклонение скорости (частоты) вращения электродвигателя эхолота

от  номинальной  рассчитывается  аналогично  как  при  тарировании  эхолота.  Она  должна
обязательно  учитываться,  если  отклонение  числа  оборотов  электродвигателя  эхолота  при
съемке  от  номинального  более 0,5 %. Введение  поправки  ∆Z

n

  следует  интерполировать  по

времени, чтобы избежать искусственного перепада исправленных глубин.

5.4.8.3. Поправки ∆Z

в

, ∆Z

б

, ∆Z

мо

, ∆Z

0

 выбираются из результатов наблюдений и измерений

при съемочных работах и учитываются по всему диапазону измеренных глубин.

5.4.9. Обработка эхограмм должна включать следующие основные этапы:
- проверка и разбивка эхограмм;
- снятие глубин.
5.4.9.1. Проверку эхограмм следует производить согласно общих требований к обработке

материалов.  При  этом  на  эхограммах  должны  быть  отмечены  места  нечеткой  записи,
регистрации  кратных  отражений  и  других  помех,  а  также  где  отклонение  числа  оборотов
электродвигателя эхолота и напряжение бортовой сети превосходят установленные допуски.

5.4.9.2.  Разбивка  эхограмм  производится  с  целью  выборки  глубин,  необходимых  для

обеспечения правильной рисовки рельефа дна.

При разбивке эхограмм промежутки между линиями двух последовательных оперативных

отметок следует делить на равные части с таким расчетом, чтобы на съемочном оригинале
отметки дна располагались:

- при нерасчлененном рельефе через 15 - 20 мм;
- при сложном рельефе на глубинах до 100 м через 5 - 6 мм;
- при сложном рельефе на глубинах более 100 м через 8 - 12 мм.

Указанные  расстояния  по  решению  руководителя  обработки  могут  быть  изменены  с

целью  более  детального  показа  подводного  рельефа  без  излишнего  загромождения
съемочного оригинала одинаковыми глубинами.

На  эхограмме,  через  намеченные  при  разбивке  глубин  точки,  карандашом  должны  быть

проведены  прямые  параллельные  линиям  оперативных  отметок  по  ширине  рабочей  части
эхограммы.  Более  короткими  линиями  отмечаются  на  эхограмме  характерные  глубины,  а
также  самые  малые  и  самые  большие,  если  они  не  располагаются  на  ранее  проведенных
линиях.

5.4.9.3. Выбранные на эхограммах глубины следует отсчитывать от верхнего края нулевой

линии до верхнего края линии профиля дна.

При  снятии  глубин,  измеренных  при  волнении  на  эхограмме,  рекомендуется  проводить

карандашом тонкую линию осредняющую пики и впадины волнения и глубины снимать до
этой линии. При нечеткой записи профиля дна, боковых отражениях, регистрации кратных
отражений  и  других  помехах  разрешается  для  показа  принятой  линии  дна  проводить
карандашом  линию,  параллельную  линии  дна  и  на  некотором  расстоянии  от  нее.  Глубины
снимаются до верхнего края линии дна. Поднимать карандашом линию дна запрещается.

5.4.9.4.  Снятие  глубин  рекомендуется  производить  специальными  палетками,

соответствующими марке эхолота и диапазону измерения глубин.

Палетки  подлежат  систематической  проверке  с  помощью  контрольной  линейки.

Расхождение не должно превышать 0,2 мм.

5.4.9.5.  Глубины  с  эхограммы  следует  снимать  с  погрешностью  не  более 0,5 мм  в

масштабе регистрации и записывать:

- до десятых долей метра - на глубинах до 200 м;
- до целых метров - на глубинах более 200 м.
Снятые глубины должны быть записаны на эхограмме простым или цветным карандашом

(но не красным), по возможности вдоль края ленты. При проверке снятия глубин во вторую
руку  исправляются  ошибки,  превышающие 0,5 мм  на  эхограмме.  Исправления  делаются
красным карандашом.

5.4.10.  Рядом  со  значением  измеренных  глубин  следует  выписывать  чернилами

соответствующие  им  значения  отметок  дна  (Н),  которые  получаются  в  результате  учета
общей поправки ∆Z

Н = -(Z

э

 + ∆Z).                                                         (15)

Если  отметки  дна  имеют  заведомо  отрицательные  значения,  знак  «минус»  не

подписывается, а соответствующее пояснение дается в начале эхограммы.

Исправление глубин общей поправкой должно быть произведено:
а) на участках с глубинами 0 - 200 м, если она превышает 0,1 м;
б)  на  участке  с  глубинами  свыше 300 м,  если  она  к  какой-либо  глубине  этого  участка

превышает 0,5 % от измеренной глубины.

Начинать  и  прекращать  введение  общей  поправки  следует  таким  образом,  чтобы  в

изображении  рельефа  не  образовались  «ступеньки»,  отсутствующие  на  местности.
Целесообразно  делать  эти  операции  на  крутых  склонах  или  в  такие  моменты,  когда  общая
поправка равна нулю. Исправленные глубины подлежат проверке.

5.4.11.  Если  измерение  глубин  выполнялось  наметкой  или  ручным  лотом,  необходимо

выполнить  обработку  журналов  съемки.  Обработка  журналов  съемки  заключается  в
вычислении  отметок  дна.  Вычисление  отметок  дна  производится  от  отметок  мгновенных
(рабочих) уровней, которые выписываются из ведомости уровенного поста или нивелировки
мгновенных  уровней  (при  работах  в  зонах  подпора  водохранилищ  и  на  реках)  на  каждую
страницу съемочного журнала.

5.5. Обработка материалов съемки грунтов и донной растительности
5.5.1.  Обработка  материалов  съемки  грунтов  и  водной  растительности  заключается  в  их

описании и нанесении точек отбора проб на съемочный оригинал карты.

5.5.1.1.  Описание  проб  грунта  и  водной  растительности  производят  в  специальном

журнале  грунтов,  где  в  соответствии  с  положениями  ГКИНП 11-157-82 должно  быть
отмечено:

- общая длина добытой колонки (мощность слоев);
- тип грунта по механическому составу;
- консистенция (степень густоты), пластичность и вязкость грунта;
- вещественный состав грунта;
- наличие включений более крупных, чем частицы основного грунта;
-  цвет  грунта,  тон  и  оттенки  в  момент  извлечения  влажной  пробы  до  изменения  его  в

воздухе;

- наличие в пробе растительности (ее тип) и донных животных.
5.5.1.2.  При  лабораторном  анализе  следует  определять  гранулометрический  состав,

естественную  влажность,  объемную  массу  и  плотность,  пористость,  число  пластичности,
коэффициент  консистенции  грунтов,  руководствуясь  специальными  методическими
указаниями  по  анализу  и  обработке  проб  грунтов  дна.  При  этом  подготавливаются  кальки
донных  грунтов  с  их  подробными  описательными  характеристиками.  Таблица
классификации грунтов приведена в приложении 5.

5.5.2.  Результаты  определения  донного  грунта  и  водной  растительности  должны  быть

нанесены на съемочный оригинал карты с подробностью, указанной в разделе 4.4.

5.5.2.1.  Места  отбора  проб  рекомендуется  наносить  теми  же  способами,  какие

применяются при прокладке точек съемки рельефа дна.

5.5.2.2.  Обозначение  грунта  и  донной  растительности  на  съемочном  оригинале  должны

размещаться на месте, свободном от отметок дна, возможно ближе к точке его определения.

5.5.2.3.  В  случаях  использования  при  съемке  гидролокатора  контуры  площадного

распределения  грунтов  и  растительности  переносят  на  съемочный  оригинал  с  кальки
гидролокационного обследования грунтов и водной растительности.

5.6. Обработка материалов гидролокационной съемки
5.6.1.  Обработка  материалов  гидролокационной  съемки  рельефа  дна,  распределения

донных  грунтов,  растительности  и  подводных  коммуникаций  начинается  в  ходе
производства работ и завершается на базе экспедиции. Она включает:

- дешифрирование гидролокационных изображений;
-  определение  местоположения  отснятых  объектов  и  перенесение  их  изображений  на

кальки гидролокационной съемки (и съемочный оригинал карты).

5.6.2.  В  ходе  дешифрирования  гидролокационных  снимков  должны  учитываться

характерные  особенности  получаемых  изображений  рельефа  дна,  грунтов,  подводных
коммуникаций.

5.6.2.1. Гидролокационные снимки фиксируют неоднородности отражения поверхностью

дна гидроакустической энергии. Такие неоднородности возникают:

- на ровном дне, вследствие неоднородности отражающей способности донных грунтов и

объектов;

-  на  неровном  дне,  вследствие  различной  отражающей  способности  склонов  разной

экспозиции, объектов, возвышающихся надо дном, и наличия зон акустической невидимости
(акустические тени);

- вследствие сочетания перечисленных основных факторов.
5.6.2.2. Длина акустической тени характеризует высоту объекта над общей поверхностью

дна.















содержание   ..  8  9  10  11   ..
