ГКИНП (ОНТА)-08-228-95. Обновление топографической карты масштаба 1:200000 с использованием космических съемок - часть 8

карты  на  фотоплан.  При  обновлении  карты  на  прозрачной  основе  трансформированный
снимок или фотоплан помещают под основу и совмещают с ней.

Для удобства совмещения изображений карты и снимка к последнему подклеивают лист

бумаги  таким  образом,  чтобы  ее  край  выходил  за  край  основы.  Выступающий  край
подклеенного  листа  бумаги  позволяет  вращать  и  перемещать  снимок  под  прозрачной
основой с целью совмещения одноименных точек изображений снимка и карты.

В процессе исправления карты отдешифрированные объекты копируют с космоснимка на

прозрачную основу (на просвет).

При  обновлении  карты  с  использованием  прозрачной  основы  имеется  возможность

стереоскопического  просматривания  пары  трансформированных  снимков.  Для  этого
необходимо  поверх  прозрачной  основы  поместить  второй  космоснимок,  составляющий
стереопару  с  подложенным  под  основу  снимком,  ориентировать  его  относительно  первого,
рассматривая  под  стереоскопом  и  восстанавливая  таким  образом  стереомодель  местности.
При  этом  возникают  не  только  условия  лучшей  дешифрируемости,  но  и  возможность  (при
необходимости) исправлять рисовку горизонталей на обновляемой карте. Способ позволяет
также  использовать  для  переноса  изображения  отдешифрированных  элементов  содержания
снимков,  в  том  числе  и  интерпретоскоп.  В  этом  случае  космоснимок,  помещенный  поверх
основы (для образования стереомодели), может быть и не трансформированным.

4.4.2. Оптическое проектирование

4.4.2.1.  Оптические  способы  переноса  изображения  отличаются  многообразием

использования  различных  проектирующих  приборов.  К  ним  относятся  топографические
(УТП-2)  и  картографические  (ПКВ)  проекторы,  фототрансформаторы,  оптические
пантографы, рисовальные приборы. Большинство оптических проектирующих приборов при
переносе  изображения  позволяет  преобразовать  его  в  плановое.  При  этом  строгое
трансформирование изображения обеспечивается в большинстве оптических приборов лишь
при  проектировании  полного  кадра.  Часть  снимка,  помещенную  в  центре  поля  зрения
оптической  системы  проектирующего  прибора,  трансформировать,  строго  говоря,  нельзя,
если  система  не  позволяет  выполнять  дополнительное  к  перспективному  независимое
пропорциональное растяжение или сжатие изображения по любому направлению.

Топографические  и  картографические  проекторы,  а  также  фототрансформаторы,  при

переносе изображения могут быть использованы только в затемненном помещении, поэтому
они,  как  правило,  не  позволяют  одновременно  выполнять  дешифрирование  и  перенос
объектов с космоснимка на основу. Дешифрирование снимков и закрепление изображения на
них тушью в этом случае должны предшествовать переносу.

4.4.2.2.  Перенос  изображения  со  снимка  на  основу  с  помощью  оптических  приборов

слагается из операций совмещения изображения и его перерисовки на основу. Совмещение
изображения  космоснимка  и  основы  выполняется  так  же,  как  и  при  трансформировании
снимка.  При  этом  используют  не  только  заранее  определенные  трансформационные  точки,
но  и  всю  совокупность  одноименных  контуров  и  четко  выраженных  на  космоснимке
элементов и форм рельефа. После совмещения изображений снимка и карты все изменения и
дополнения, отдешифрированные и закрепленные на нем, переносят карандашом на основу.
При  этом  не  следует  стремиться  к  детальности  выполнения  этого  процесса.  Достаточно
обеспечить  перенос  до  той  густоты  расположения  объектов  на  основе,  которая  позволит  с
требуемой  точностью  осуществить  глазомерную  перерисовку  изображения.  Вычерчивание
переносимых  объектов  на  основе  карандашом  должно  выполняться  упрощенными
условными знаками.

4.4.2.3.  При  значительных  увеличениях  изображения  преобразование  полного  кадра

космоснимка в плановое становится невозможным. В этих случаях нередко работают не со
снимками непосредственно, а с изготовленными с них фрагментами (частями), полученными
в  масштабе  обновляемой  карты  и  даже  в 1,5 - 2 раза  крупнее  этого  масштаба.  Чтобы
перенести  отдешифрированное  изображение  с  части  снимка,  ее  помещают  в  центре  поля

зрения  оптической  системы  проектирующего  прибора  и  получают  спроектированное
изображение пропорционально растянутым (сжатым) по одному направлению по отношению
к изображению основы, или пропорционально растянутым (сжатым) по одному направлению
и  перекошенным  (сдвинутым)  вправо  или  влево - по  другому.  В  последнем  случае  две
крайние точки, например «а» и «в», изображения и основы (рис. 1) надо совместить точно, а
остальные  должны  «отходить»  от  линии  совмещенных  точек  по  линиям,  параллельным
между  собой.  Если  измерить  величину  несовмещения  δ  наиболее  удаленной  от  линии ab
точки «c» и поделить эту величину на 0,8, то получим число полос

*)

, на которое надо разбить

данный  участок,  чтобы  перерисовать  его  по  полосам 1, 2, ... n с  требуемой  точностью.
Перерисовку  начинают  с  первой  полосы;  перенеся  содержание  первой  полосы,  сдвигают
основу на 0,8 мм относительно изображения и перерисовывают содержание второй полосы,
затем - содержание последующих полос, сдвигая каждый раз основу на 0,8 мм; кроме этого,
основу следует еще смещать параллельно линии ab так, чтобы в каждой полосе перерисовки
изображения  линии df и dl пересекались  между  собой.  Для  обеспечения  выполнения  этого
условия линию dl проводят на прозрачной основе параллельно линиям смещения точек. Край
прозрачной основы предварительно крепят к столу так, чтобы основа с точками смещалась
под ней.

*)

 - ширина полосы 0,8 мм.

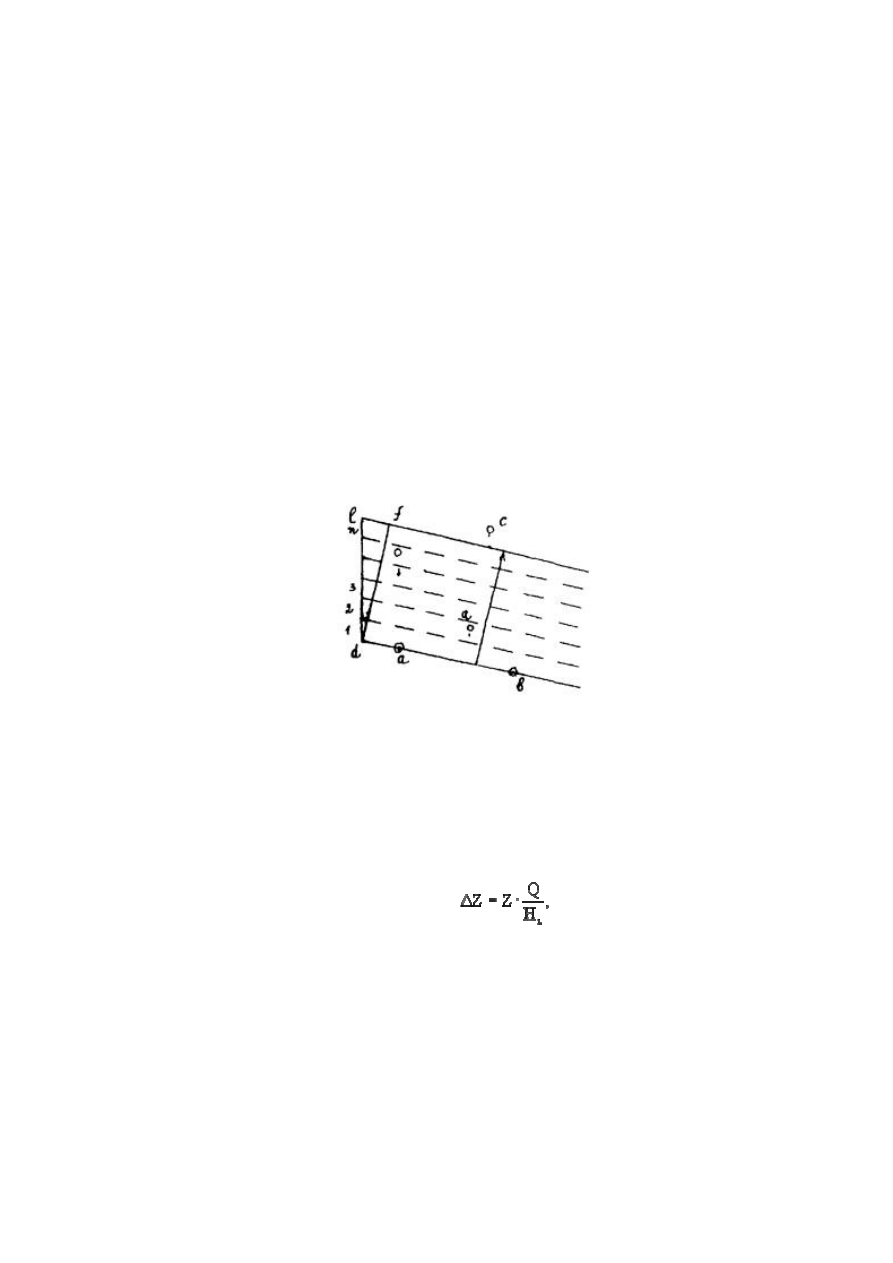

Рис. 1.

4.4.2.3.1.  При  необходимости  проектирования  изображения  космоснимка  на  основу  по

зонам рассчитывают величину смещения (∆Z) центра проектирования прибора:

-  для  фототрансформатора  или  топографического  проектора  с  автоматически

регулируемой резкостью изображения - по формуле (3), см. раздел 4.2.3;

-  для  приборов  с  автоматически  нерегулируемой  резкостью  изображения  (проекторы

мультиплекса и т.п.) - по формуле (5)

                                                         (5)

где: Z - отстояние центра проектирования от основы в первой зоне, в мм;

Q - ступень зоны, в м;
H

i

 - высота фотографирования над первой зоной, в м.

Большинство  рисовальных  приборов  и  оптических  пантографов  основано  на

использовании принципа совмещения изображений посредством светоразделительных призм
с  полусеребряной  диагональной  гранью,  этот  принцип  позволяет  выполнять
дешифрирование  снимков  с  одновременным  переносом  изображения,  работая  в
незатемненном  помещении.  Предпочтительно  использовать  приборы  с  бинокулярным
наблюдением  изображения,  с  плавным  регулированием  освещенности  снимка  и  карты
раздельно и «мигалкой».

4.4.2.3.2.

При

необходимости

проектирования

изображения

космоснимка

с

использованием  рисовальных  приборов  по  зонам  надо  нанести  на  снимок  (его  часть)  или
фрагмент  концы  стандартного  отрезка,  а  на  основу  помещать  клиновое  изображение  этого
отрезка (рис. 2).

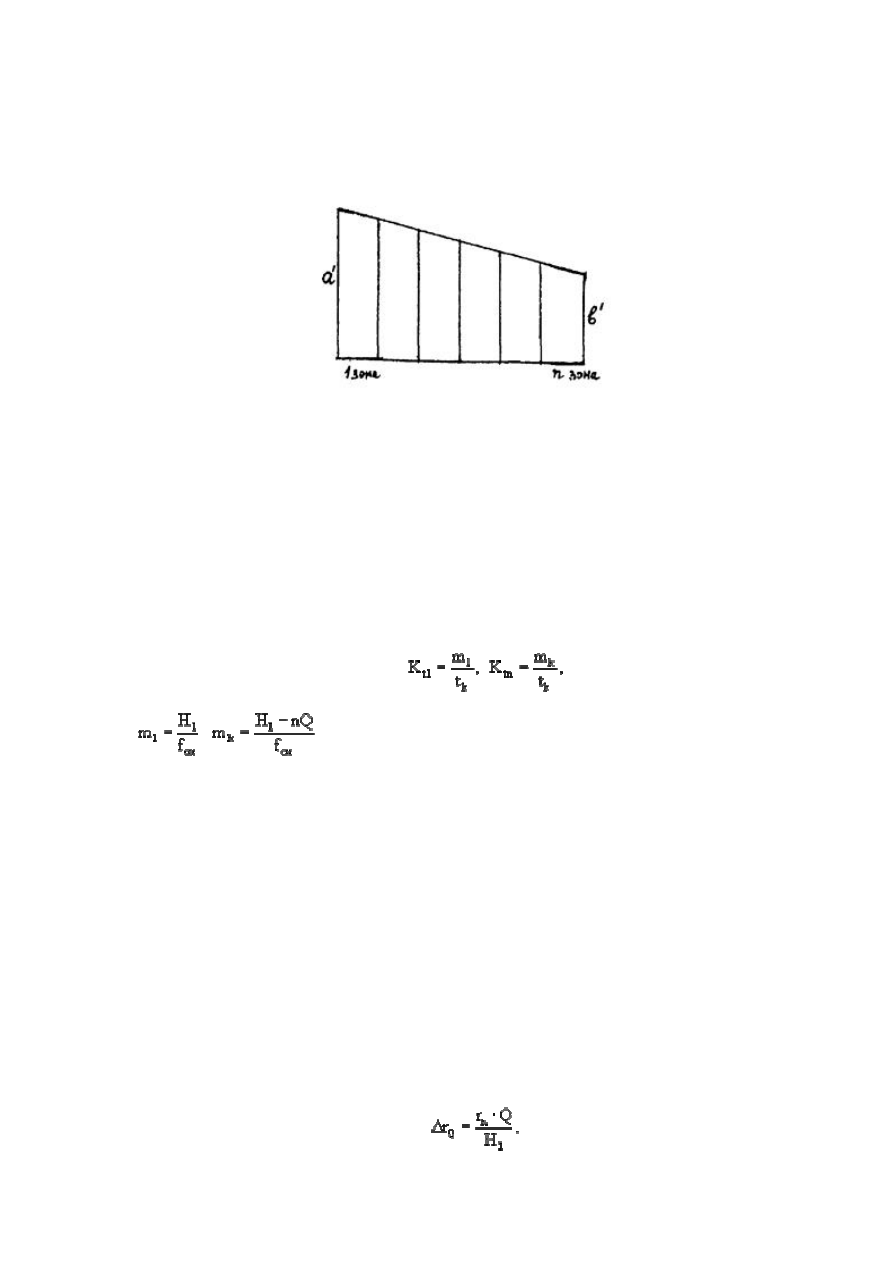

Рис. 2.

На горизонтальной прямой в этом случае восстанавливают два перпендикуляра, первый -

a′, по длине равный изображению стандартного отрезка в первой зоне, и второй - b′, по длине
равный изображению стандартного отрезка в n-ой (последней) зоне.

a′ = a · k

t1

, b′ = a · k

tn

,                                                        (6)

здесь a - длина стандартного отрезка на снимке (фрагменте),

k

t1

 - коэффициент увеличения для первой зоны,

k

tn

 - коэффициент увеличения для последней зоны.

При  зональном  уменьшении  изображения  снимка  по  отношению  к  карте  имеем

следующие соотношения:



                                                      (7)

где

;

.

Переход от предыдущей зоны к последующей по клиновому масштабу осуществляют от a′

к b′ (рис. 2).

При зональном изменении изображения карты по отношению к космоснимку и от нижней

зоны к верхней (изображение увеличивается) переход от предыдущей зоны к последующей
по клиновому масштабу должен осуществляться по направлению от «b′» к «a′».

4.4.2.3.3.  При  проектировании  частей  (фрагмента)  космоснимков  по  зонам  необходимо

иметь в виду еще следующее:

1. Если в первой зоне потребовалось разбить изображение на полосы в соответствии с рис.

1, то проектирование изображения по зонам должно выполняться в пределах каждой полосы
или в пределах каждой зоны по полосам.

2.  При  переходе  от  предыдущей  зоны  к  последующей  необходимо  не  только  менять

масштаб  изображения  космоснимка  или  основы,  но  и  производить  зональные  сдвиги  этой
основы  относительно  изображения  или  наоборот,  изображения  относительно  основы  на
величины, равные ∆r

Q

. Величины ∆r

Q

 вводят от центра участка к точке надира на снимке или

в  противоположную  сторону  от  ее  изображения  на  основе.  Значение  ∆r

Q

  в  этом  случае

должно рассчитываться по формуле:

                                                                (8)

где: r

n

 - расстояние от центра участка до точки надира, в мм;

Q - ступень зоны, в м;
H

1

 - высота фотографирования над первой зоной, в м.

4.4.3. Стереофотограмметрический способ переноса изображений

Стереофотограмметрический  способ  переноса  изображения  используется  в  тех  случаях,

когда  смещения  точек  на  космоснимке  из-за  влияния  рельефа  (с  учетом  коэффициента
увеличения)  выходят  за  пределы  точности  обновляемой  карты,  а  трансформирование  по
зонам  или  ортофототрансформирование - невозможно  или  нецелесообразно.  Этот  способ
предполагает использование большинства известных стереофотограмметрических приборов
отечественного  и  зарубежного  производства.  Он  включает  в  себя  следующие  основные
операции:

- взаимное ориентирование космоснимков (воспроизведение стереоскопической модели);
- внешнее ориентирование модели по опорным точкам;
-  дешифрирование  снимков  и  одновременно  перенос  изображения  со  стереоскопической

модели местности на основу;

- закрепление изображения на основе.
4.4.3.1.  Взаимное  ориентирование  космоснимков  и  внешнее  ориентирование  модели

осуществляется  в  соответствии  с  «Руководством  по  работе...»  на  приборе,  с  помощью
которого выполняется эта работа.

4.4.3.2.  Выявление  изменений  и  их  дешифрирование  могут  быть  выполнены  заранее  по

космоснимкам  или  непосредственно  в  процессе  работы  на  приборе.  Вновь  появившиеся
контуры  обводят  измерительной  маркой  по  стереомодели,  а  чертежное  устройство
вычерчивает  плановое  положение  объекта  на  основе.  Исчезнувшие  элементы  содержания
карты удаляют с основы.

4.4.4. Механический способ переноса изображения

Механический способ переноса изображения рычажным пантографом применяется в тех

случаях,  когда  требуется  выполнять  только  масштабные  преобразования  изображения
космоснимка и нет приборов оптического проектирования.

4.4.4.1. В зависимости от коэффициента увеличения при переносе изображения рычажный

пантограф  устанавливают  полюсом  на  краю  или  полюсом  на  середину.  Установочные
данные рассчитывают по формулам:

при установке пантографа полюсом на краю

                                                          (9)

при установке пантографа полюсом на середину

                                                      (9′)

где: r - устанавливаемый на всех трех рычагах отсчет по шкалам;

L - длина отрезка на карте;
l - длина отрезка на снимке;
R - длина рычага между шарнирами.
При  пантографировании  по  зонам  зональные  изменения  отсчета  по  шкалам  вычисляется

по формулам:

при установке полюса на середину -

                                                     (10)
