ГКИНП-5 (ИНСТРУКЦИЯ ИЗДАНИЕ 3) - часть 30

Приложение 112



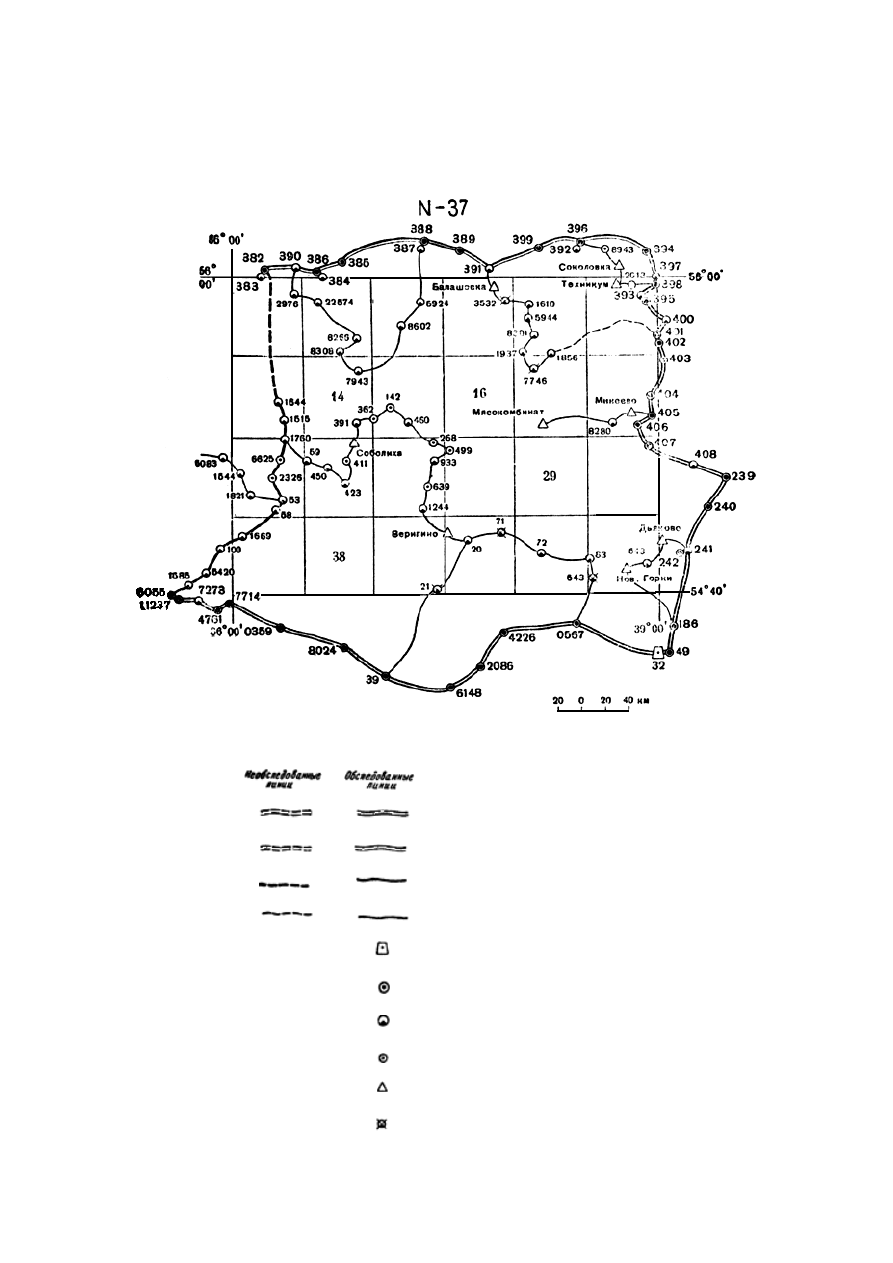

Схема расположения обследованных нивелирных знаков

на территории Сурского объекта







Условные обозначения:














Линия нивелирования I класса






Линия нивелирования II класса






Линия нивелирования III класса






Линия нивелирования IV класса








Фундаментальный репер








Марка








Стенной репер








Грунтовый репер








Пункт триангуляции






Несохранившийся пукнт



Приложение 113



Объем исполненных работ



Год выпол-

нения работ

N астро-

пункта

Название ас-

тропункта



Фамилия,

инициалы ис-

полнителя



Число гравиметриче-

ских определений

пунктов



Схема

съемки

сгущения









исходных



сгущения





1



2

3

4

5

6

7

1963



1



Крутой



Раинкин В.А.


2



41



Г



1963



2



Ясчан



Астапенко
В.Л.


2



35



Г



1964



3



Заросший



Астапенко
В.Л.


2



37



Г



1965



4



Гряда



Притыкин
Ю.А.


2



39



Г



1964



5



Ат-Урях



Раинкин В.А.


1



10



Б



1965



6



Тыхлой



Притыкин
Ю.А.


1



27



В



1965



7



Путер



Таланов В.В.


1



6



А




Примечание.



Схема А



Зона



Среднее расстояние от

астропункта, км

Число

пунктов

Средние ошибки









силы тяжести, мгл



высот, м



координат, м



0



0



1



0,3



-



-



I



3



6



0,3



1



50



II



10



3



0,6



3



150






Схемы Б, В и Г



Зона

Граница

зоны

Число пунктов при высотах



Средние ошибки







меньше 150 м

Схема Б



150-500 м

Схема В



больше 500 м

Схема Г



силы тяже-

сти, мгл



высоты, м



координат,

м



0



2



1



2



4



0,6

3



100



I

10

5

8

12

0,6

3

100















II



25



7



11



15



1,0

5



300



III



50



9



10



12



1,0

5



300








Приложение 113-а



Характеристика точности определения силы тяжести ( ) на исходных пунктах



Опорный пункт



Исходный пункт

Название

, мгл   Средняя

квадра-

тическая

ошибка

,

мгл



Название   Число рейсов

число прибо-

ро-связей



Средняя

квадра-

тическая

ошибка

связи

, мгл



, мгл

Средняя

квадра-

тическая

ошибка,

,

мгл



1

2

3

4

5

6

7

8



Теплый Ключ
АГЭ


981 970,70



±0,50



Голубой



3
9



±0,22



981 950,25



±0,44



Кобюма АГЭ








ст. peп.

407



2
4



±0,29



981 840,27



±0,45









Кобюма



3
9



±0,25



981 895,67



±0,43



Омсукчан
АГЭ


981 910,25



±0,29



Горелый



2
6



±0,15



981 910,21



±0,30









Петер I



2
6



±0,30



981 836,50



±0,42









Гряда I



2
6



±0,14



981 840,25



±0,30








Приложение 114



Значения масштабных коэффициентов,

их нелинейность и температурные поправки для гравиметров



Тип и номер

гравиметра

Цена де-

ления

"С",

мгл/об

Линейность

"С"

Точка темпе-

ратурной ком-

пенсации

Температурные поправки (деления мик-

рометров)









0

+5

+10

+15



1

2

3

4

5

6

7

8



ГАК-ЗМ 7749


6,0



Нелинейный



+26



21,97



16,85



12,24



8,39



ГАК-ЗМ
17858


5,7



"

+12



7,80



5,34



3,75



2,78








Приложение 115



Сведения о смещении нульпункта гравиметров



N

рейса

Дата   Вид транс-

порта

Продолжительность

рейса в часах

Количество

пунктов в

рейсе

Скорость смещения нульпункта

мгл/час













ГАК-ЗМ













7749



17858



1



2

3

4

5

6

7




1965 г.


















1



27/V



Автомашина



7,0



5



+0,33



-0,26



2



30/V



"



10,8



4



+0,27



+0,22



3



10/VI



Вертолет



10,4



4



+0,33



+0,04
