ГКИНП-05-146-81. ПОЛИГРАФИЧЕСКОЕ ВОСПРОИЗВЕДЕНИЕ МНОГОЦВЕТНЫХ КОСМИЧЕСКИХ ФОТОКАРТ И СНИМКОВ - часть 4

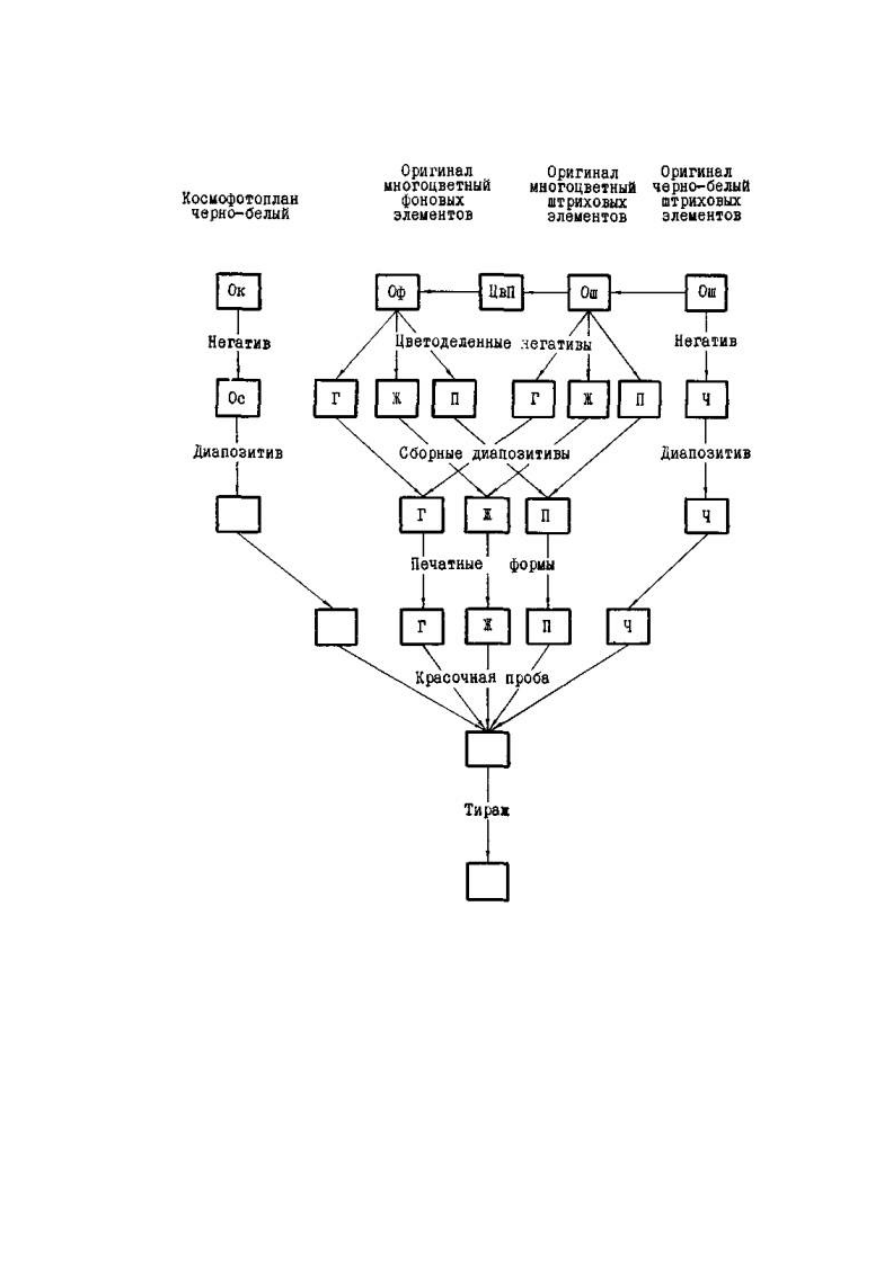

3.2.3. Принципиальная схема технологического процесса воспроизведения многоцветных

космофотокарт по третьему варианту



3.3. Описание схемы технологического процесса

3.3.1. Изготовление оригиналов



Изготовление  исходных  оригиналов:  черно-белого  космофотоплана,  многоцветных

оригиналов  фоновых  и  штриховых  элементов,  черно-белого  штриховых  элементов  и
полиграфическое  воспроизведение  оригиналов  производят  по  действующей  технологии
(«Руководство  по  созданию  топографических  фотокарт»  М.ОНТИ  ЦНИИГАиК, 1974;
«Технологическая  инструкция  по  процессам  подготовки  географических  карт  к  изданию  с
использованием  электронного  и  фотомеханического  цветоделения» (ИФ-18)  М.  ОНТИ
ЦНИИГАиК, 1974; «Технологическое  пособие  по  воспроизведению  многоцветных  карт  и
атласов минимальным числом печатных красок» М. ОНТИ ЦНИИГАиК, 1978).



Черно-белый  оригинал  космофотоплана  и  копив  с  него,  необходимую  для

полиграфического  воспроизведения,  изготавливают  в  масштабе  издания  в  соответствии  с
техническими требованиями, изложенными в разделе 2.1. РТМ.



Многоцветный  оригинал  штриховых  элементов  изготавливают  в  соответствии  с

техническими требованиями, изложенными в разделе 2.3. РТМ.



Многоцветный  оригинал  фоновых  элементов  изготавливают  с  уменьшением  в 1,5 - 2,0

раза  в  соответствии  с  техническими  требованиями,  изложенными  в  разделе 2.4. РТМ.  Для
этого  с  оригиналов  многоцветных  и  черно-белых  штриховых  элементов  изготавливают
негатив  контуров  цветных  полей  (ЦвП),  с  которого  копируют  голубое  изображение  на
жесткую  или  гибкую  малодеформирующуюся  основу,  а  затем  по  контурам  цветных  полей
производят раскрашивание оригинала фоновых элементов.



3.3.2. Изготовление полутоновых негативов с черно-белого космофотоплана для I, II и III

вариантов схемы технологического процесса



3.3.2.1.  Изготовление  полутонового  негатива  космофотоплана  включает  в  себя  четыре

основных этапа:



- определение интервала оптических плотностей фотоизображения космофотоплана;



-  определение  требуемой  кривой  воспроизведения  и  требуемой  градационной  кривой

полутонового негатива;



- подготовительные к фотографированию работы;



- изготовление полутонового негатива.



3.3.2.2. Определение интервала оптических плотностей фотоизображения космофотоплана

необходимо  для  построения  кривой  воспроизведения  и  требуемой  градационной  кривой
полутонового негатива. С этой целью на копии космофотоплана определяют максимальную
и  минимальную  оптические  плотности  рисунка  с  помощью  полутоновой  градационной 25-
польной шкалы-эталона. Шкалу-эталон накладывают на космофотоплан рядом с измеряемым
полем.  Путем  визуального  сравнения  находят  на  шкале  поле,  равное  по  плотности
измеряемому  участку  космофотоплана.  Повышению  точности  измерения  способствует
применение  листиков  черной  или  белой  бумаги  с  вырезанными  в  них  отверстиями
диаметром 5 мм, которые накладывают на измеряемое поле космофотоплана и шкалу-эталон.
Затем  на  контрольной  серой  градационной 8

÷ 10-польной  шкале  оставляют  поля  с  теми

плотностями,  которые  имеются  на  космофотоплане.  Поля  с  большими  плотностями
закрывают  белой  бумагой.  Такая  шкала  служит  для  контроля  изготовления  полутонового
негатива и растрового диапозитива.



3.3.2.3.  Определение  требуемой  кривой  воспроизведения  и  требуемой  градационной

кривой  полутонового  негатива  при  воспроизведении  космофотоплана  с  выбранным
контактным растром производят по графической схеме, приведенной на рис. 1.



На графике I схемы строят кривую воспроизведения космофотоплана по двум точкам А и

В. Точка А соответствует минимальным значениям оптических плотностей космофотоплана
и  оттиска,  точка  В - максимальным.  На  графике II строят  характеристическую  кривую
контактного  растра,  на  графике III - вспомогательную  прямую,  на  графике IV -
градационную  кривую  полутонового  негатива,  позволяющую  получить  наилучшую
градационную  передачу  фотоизображения  космофотоплана  с  выбранным  контактным
растром.

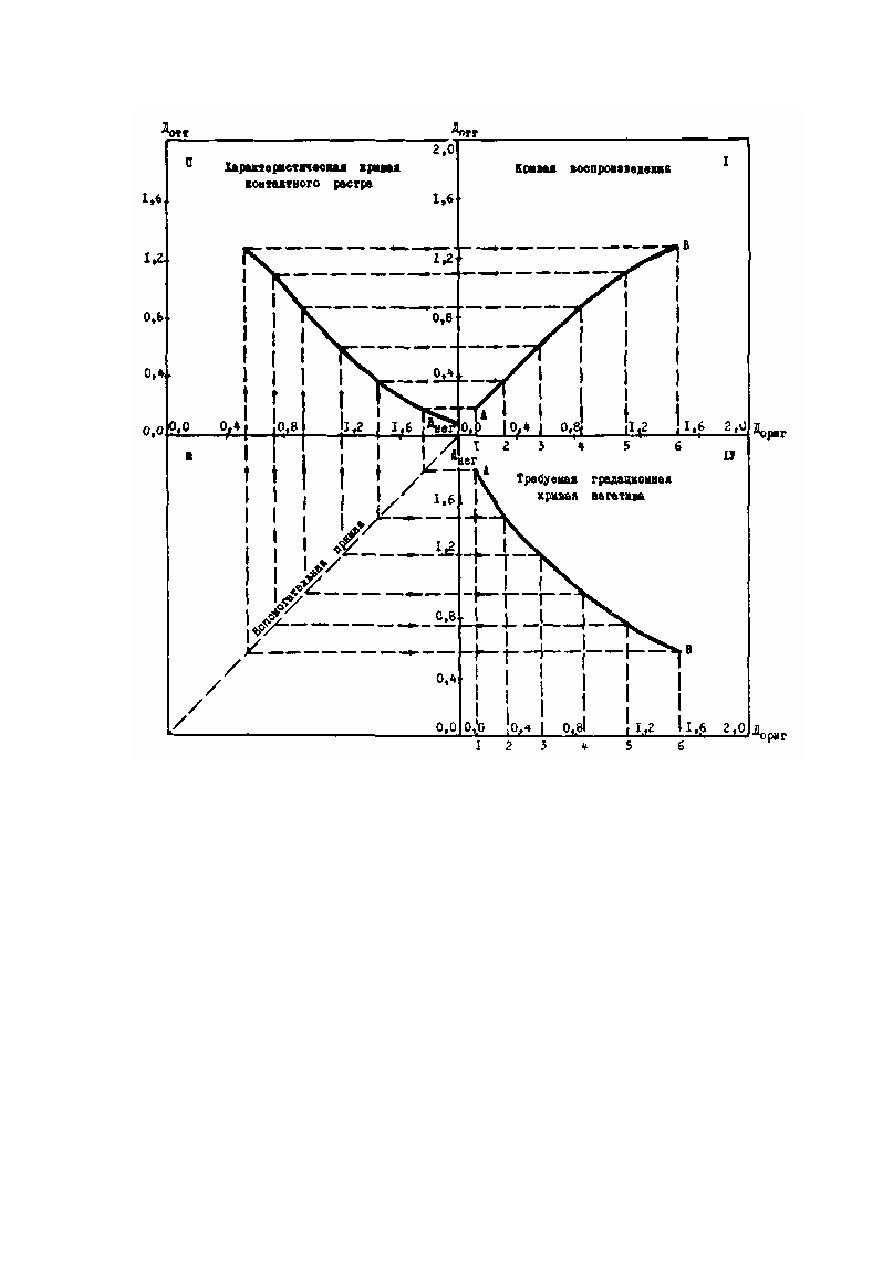

Рис. 1. Определение требуемой градационной кривой полутонового негатива



Практически  построение  производят  следующим  образом.  По  оси  абсцисс  графика I

откладывают  значения  оптических  плотностей  контрольной  серой  градационной  шкалы,
изготовленной  на  фотобумаге  и  фотографируемой  вместе  с  космофотопланом.  Каждую
точку,  соответствующую  плотности  определенной  ступени  шкалы,  проецируют  с  оси
абсцисс  графика I на  кривую  воспроизведения  космофотоплана  и  далее  на  ось  ординат
графика,  где  определяют  соответствующую  ей  плотность  на  оттиске  при  данной  кривой
воспроизведения.  Эти  точки  проецируют  (как  показано  стрелками)  на  характеристическую
кривую  контактного  растра  и  затем  на  ось  абсцисс  графика II, где  находят  значения
оптических  плотностей  требуемого  полутонового  негатива.  Далее  точки  с  помощью
вспомогательной прямой графика III проецируют на ось ординат графика IV, по оси абсцисс
которого  откладывают  значения  оптических  плотностей  полей  контрольной  серой
градационной  шкалы.  По  полученным  координатам  графика IV строят  требуемую
градационную кривую полутонового негатива.



3.3.2.4. Подготовительные к фотографированию работы заключаются в следующем:



-  на  чистых  полях  копии  космофотоплана  на  восточной  и  западной  его  сторонах

монтируют  позитивные  метки-кресты  с  толщиной  линии 0,1 мм.  Это  обеспечит  контроль

совмещения растровых фотоформ для четырех красок (голубой, желтой, пурпурной, черной)
с точностью не ниже 0,05 мм (пол-линии метки-креста);



- копию космофотоплана укладывают в экран репродукционного фотоаппарата, поместив

на ее полях для контроля серую градационную 8 - 10-польную шкалу и серые равноплотные
плашки. Свободное от космофотоплана поле экрана закрывают черной бумагой. На объектив
фотоаппарата  надевают  сделанную  из  картона  и  оклеенную  внутри  черной  бумагой  трубу-
бленду. Для получения равномерной освещенности космофотоплана с помощью люксметра
проверяют равномерность освещения экрана.



3.3.2.5. Изготовление полутонового негатива.



Копию  космофотоплана  вместе  с  контрольной  шкалой  и  плашками  фотографируют  на

фотопленке  ФТ-20п  или  ФТ-31п.  Режим  фотографирования  определяют  следующим
образом.  Сначала  фотографируют  на  кусочке  фотопленки  контрольную 8

÷ 10-польную

шкалу,  помещенную  на  полях  космофотоплана.  После  фотографической  обработки  и
высушивания  измеряют  на  фотоэлектрическом  денситометре  оптические  плотности  полей
серой  градационной  шкалы  и  строят  градационную  кривую  негатива.  Для  этого  на
миллиметровой  бумаге  строят  график,  откладывая  по  оси  абсцисс  значения  оптических
плотностей  полей  контрольной  шкалы  космофотоплана,  а  по  оси  ординат - значения
оптических  плотностей  полей  шкалы,  полученные  на  негативе.  Построенный  график
совмещают  на  просвет  с  графиком IV рис. 1 и  проверяют  совпадают  ли  кривые.  При  этом
допускается смещение графиков относительно друг друга только по вертикальной оси.



В случае несовпадения кривых контрольную шкалу вторично фотографируют на кусочке

фотопленки. При этом подбирают время экспонирования, исходя из следующих положений:



-  если  градационная  кривая  негатива  наклонена  к  оси  абсцисс  под  меньшим  углом,  чем

требуемая  (рис. 2а),  то  негатив  недопроявлен,  следовательно  необходимо  увеличить  время
проявления, либо взять более контрастно работающий проявитель;



- если градационная кривая наклонена к оси абсцисс под большим углом, чем требуемая

(рис. 2б),  то  негатив  перепроявлен,  следовательно,  необходимо  уменьшить  время
проявления, либо взять более мягко работающий проявитель;



-  если  градационная  кривая  не  прямолинейна,  а  имеет  вид  как  на  рис. 3а,  имеет  место

недодержка, следовательно, необходимо увеличить время экспонирования;



-  если  градационная  кривая  не  прямолинейна,  а  имеет  вид  как  на  рис. 3б,  значит  имеет

место передержка и, следовательно, необходимо уменьшить время экспонирования;

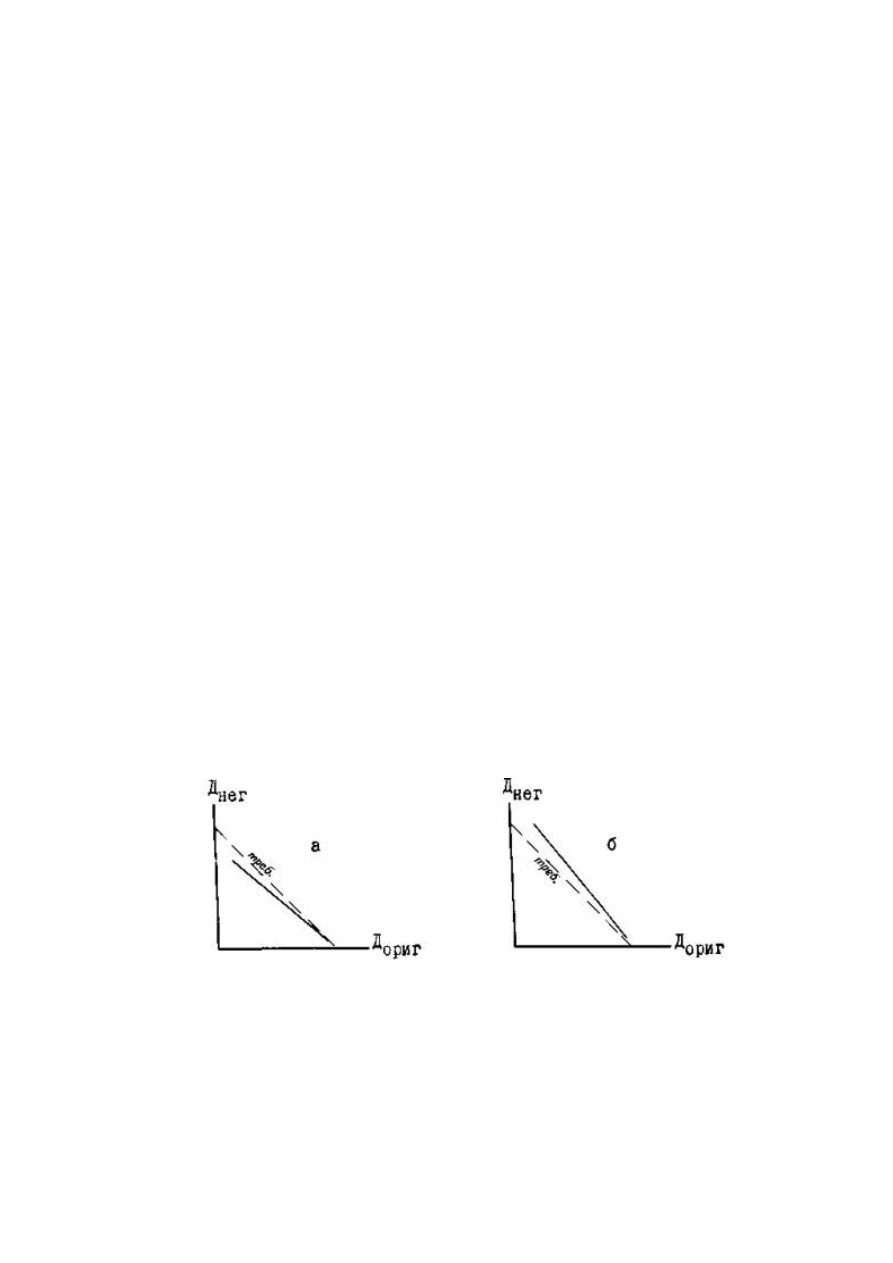

Рис. 2. Неправильное проявление:



а - недопроявление, б - перепроявление
