ГКИНП-05-146-81. ПОЛИГРАФИЧЕСКОЕ ВОСПРОИЗВЕДЕНИЕ МНОГОЦВЕТНЫХ КОСМИЧЕСКИХ ФОТОКАРТ И СНИМКОВ - часть 3
- третий, основанный на воспроизведении изображения с раздельным использованием
специально изготовленного многоцветного оригинала фоновых элементов и черно-белого
космофотоплана. При этом печатание космофотоизображения производят одной краской
требуемого цвета, например: нейтрального серого или серого со слабым цветным оттенком
(зеленовато-серого для лесных районов, оливково-серого - для тундровых, коричневато-
серого - для песчаных) и т.п.
3.1.6. Первый вариант технологии
Первый вариант технологии универсален и может быть использован для воспроизведения
космофотокарт любого типа и назначения; тематических, учебных физических, туристских
фотосхем и т.д.
Характерной
особенностью
первого
(основного)
варианта
полиграфического
воспроизведения многоцветных космофотокарт является то, что космофотоизображение и
многоцветная фоновая окраска карт воспроизводятся одновременно в 4 печатных краски
(стандартной триадой: голубого, желтого, пурпурного цветов и черного цвета). Только такое
одновременное формирование триадой печатных красок этих основных элементов
содержания космофотокарт при их воспроизведении позволяет получить хорошую
читаемость фоновой окраски и космофотоизображения, а также четкость и пластичность
изображения рельефа, при этом они не закрывают, а наоборот, подчеркивают друг друга.

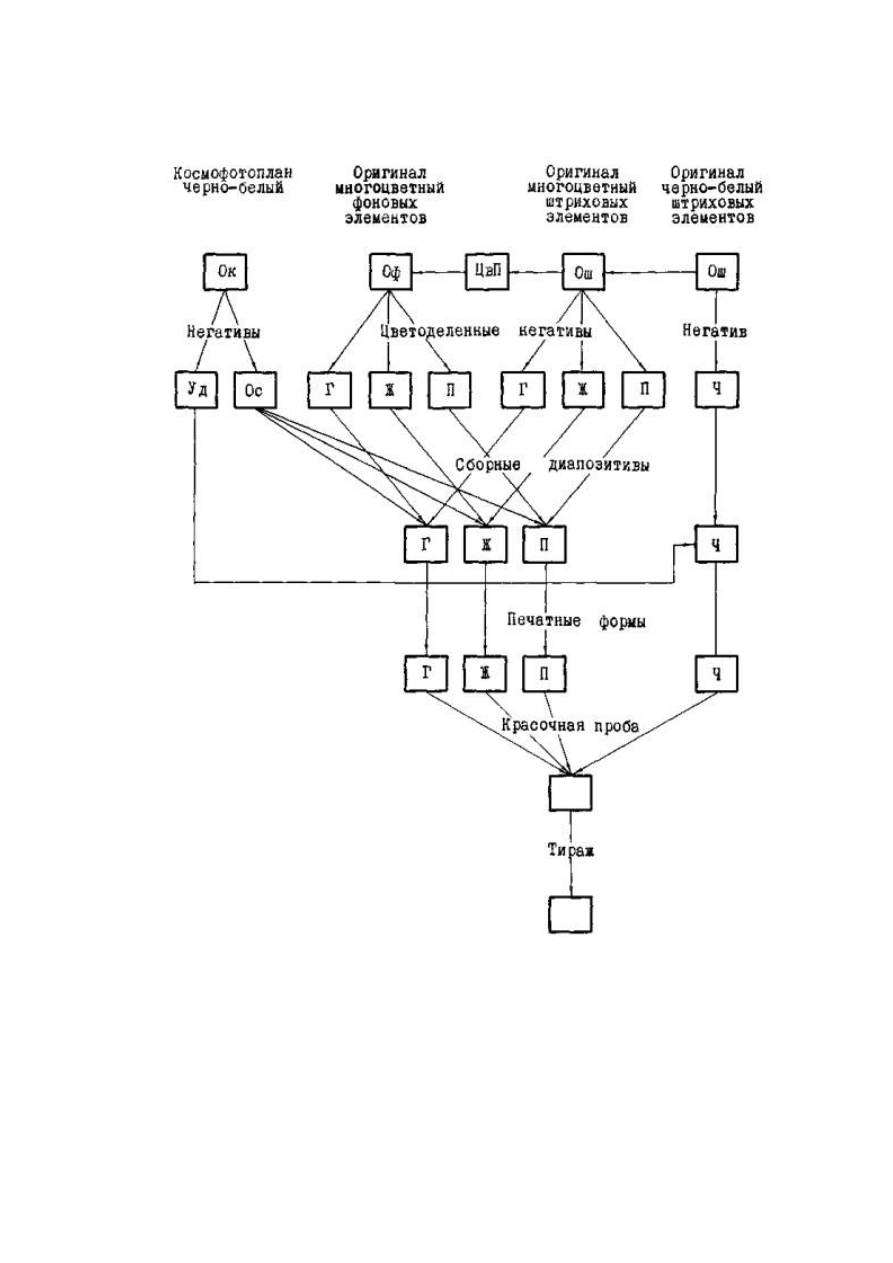

Технология полиграфического воспроизведения многоцветных космофотокарт по первому
варианту основана на:
-
использовании
двух
раздельно
изготовленных
оригиналов:
черно-белого
космофотоплана и многоцветного фоновых элементов;
- раздельном фотографировании этих двух оригиналов с изготовлением: с черно-белого
космофотоплана двух негативов - одного для точной передачи изображения и другого
контрастного - для печати «ударов», а с многоцветного оригинала фоновых элементов трех
цветоделенных негативов для голубой, желтой и пурпурной красок стандартной триады с
последующим цветокорректирующим маскированием их;
- изготовлении с полученных негативов трех сборных растровых диапозитивов,
содержащих космофотоизображение и цветоделенное изображение фоновой окраски для
голубой, желтой, пурпурной красок триады, и диапозитива для черной краски.
3.1.7. Второй вариант технологии
Второй вариант технологии целесообразно использовать для воспроизведения
космофотокарт, обычных физико-географических карт и туристских космофотосхем с
послойной гипсометрической окраской рельефа.
Характерной особенностью второго варианта полиграфического воспроизведения
космофотокарт является то, что многоцветное изображение космофотокарт формируется с
черно-белого космофотоплана.

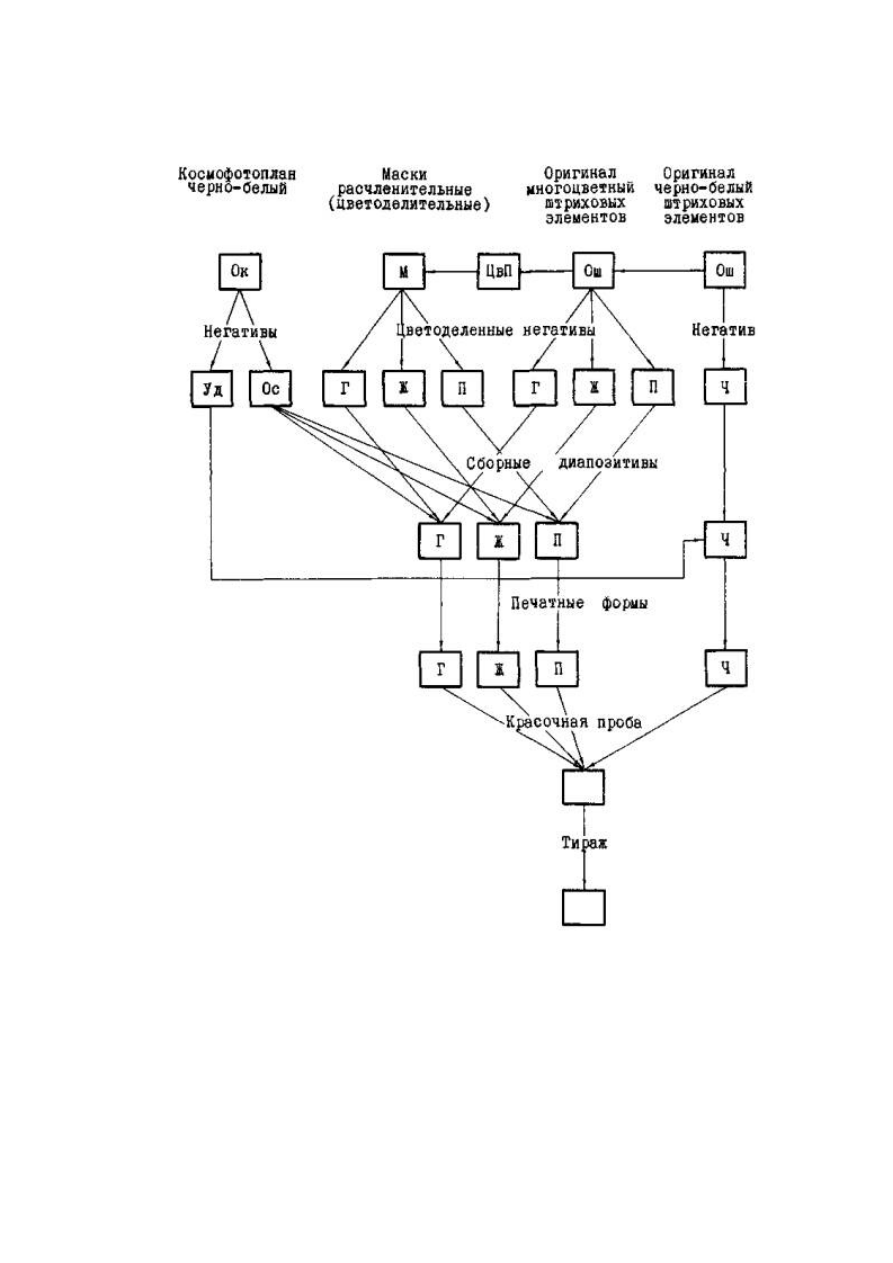

Технология полиграфического воспроизведения многоцветных космофотокарт по второму
варианту основана на:
- использовании черно-белого космофотоплана и расчленительных цветоделительных
масок для фоновых элементов (многоцветный оригинал не изготавливают);
- изготовлении с черно-белого космофотоплана двух полутоновых негативов: одного с
точной градационной передачей изображения и другого контрастного - для печати «ударов»;
- изготовлении с применением расчленительных цветоделительных масок полутоновых
цветоделенных негативов фоновых элементов для печатных красок стандартной триады:
голубого, желтого и пурпурного цветов;
- изготовлении с полученных негативов космофотоизображения и фоновых элементов
трех сборных растровых диапозитивов, содержащих космофотоизображение и
цветоделенное изображение фоновых элементов для красок стандартной триады, и
диапозитив для черной краски.
