ГКИНП (ГНТА)-04-122-03 ИНСТРУКЦИЯ ПО РАЗВИТИЮ ВЫСОКОТОЧНОЙ ГОСУДАРСТВЕННОЙ ГРАВИМЕТРИЧЕСКОЙ СЕТИ РОССИИ - часть 22

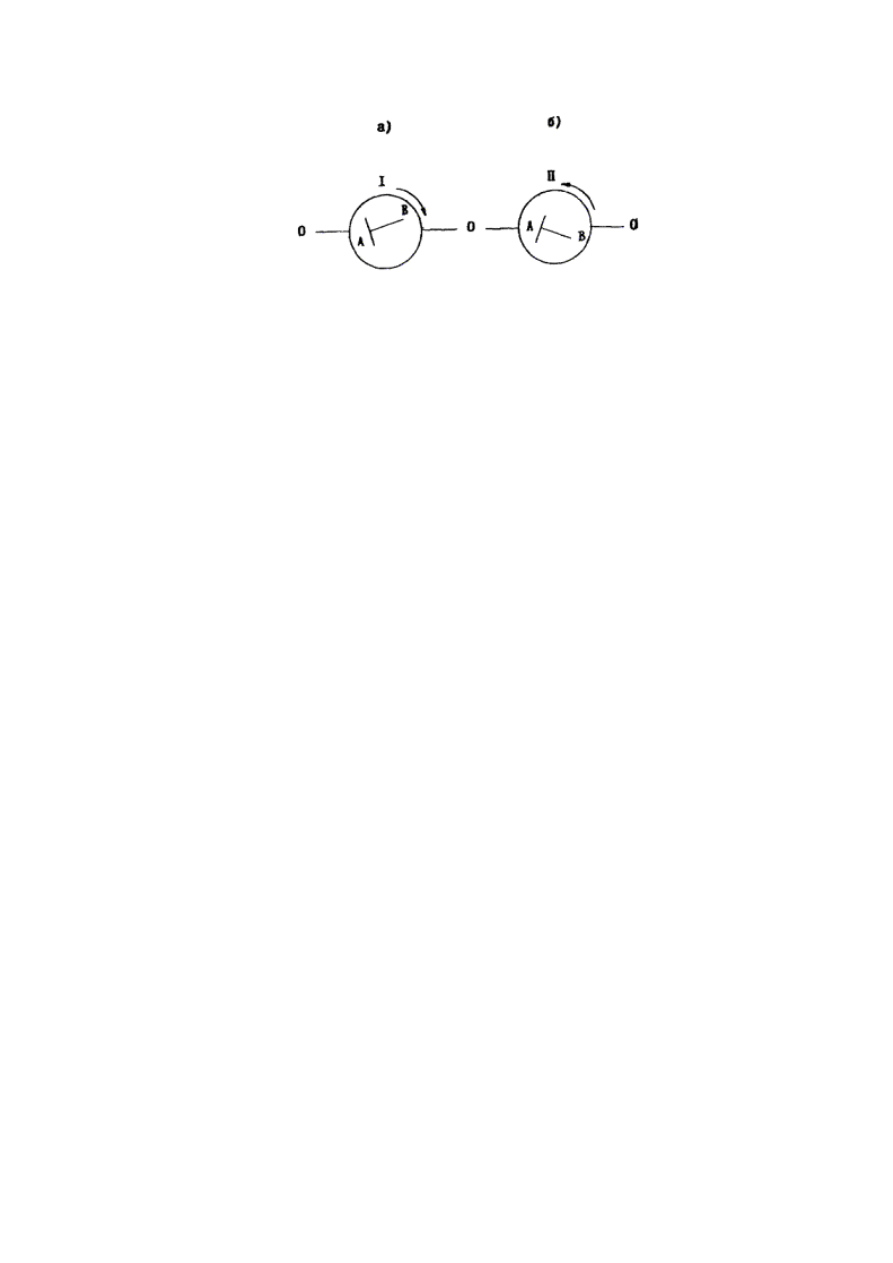

Рис. 12. Схема направления поворота гравиметра вокруг вертикальной оси
а) С
+
> С
-
,
б) С
+
< С
-
.
3. Определение цены деления гравиметра ГНУ-К на установке УЭГП-1
Относительная погрешность определения цены деления гравиметра должна соответствовать требованиям
ГОСТ 13017-83. Определение цены деления выполняют не менее чем тремя приемами.
Каждый прием состоит из следующих операций:
1. Приводят пузырьки уровней гравиметра на середину и берут отсчет по микрометру гравиметра n'
0
.
2. Устанавливают минимальный (в целых оборотах) отсчет микрометра гравиметра. Наводящим винтом
УЭГП-1 наклоняют ее поворотную раму в положение «окуляр к себе» до совмещения подвижного индекса
маятника с нулевым делением шкалы окуляра. Отсчитывают угломерное устройство β'
1
+
Операцию повторяют,
для чего поворачивают против часовой стрелки на 0,05 - 0,10 делений микрометренный винт гравиметра и
вновь ставят прежний отсчет n
1
; наводящим винтом УЭГП-1, вращая его против часовой стрелки, смещают
подвижной индекс маятника и вновь совмещают его с нулевым делением шкалы. Отсчитывают угломерное
устройство β"
1
+
.
3. Устанавливают новый отсчет n
2
микрометра гравиметра и выполняют операции, описанные в пункте 2.
Дважды отсчитывают угломерное устройство β
2
+
(β
2
+
' и β
2
+"
).
4. Последовательно устанавливают отсчеты n
+
3
, n
+
4
, .... n
+
max
микрометра гравиметра и для каждого отсчета n
i
выполняют операции, описанные в пункте 2. Отсчитывают угломерное устройство для каждого n
i
,
соответственно β
+
3
, β
+
4
, .... β
+
max
.
5. По окончании наблюдений, не изменяя отсчет по гравиметру, наклоняют поворотную раму УЭГП-1 в
положение «окуляр от себя» до совмещения подвижного индекса маятника с нулевым делением шкалы
окуляра. Отсчитывают угломерное устройство β
-
max
. С целью контроля вычисляют положение места горизонта
по формуле
β
-
мг
= ½ (β
+
max
+ β
-
max
).
6. Последовательно устанавливают отсчеты ....n
-
4
, n
-
3
, n
-
2
, n
-
1
, микрометра и для каждого отсчета n
i
выполняют операции, описанные в пункте 2. Отсчитывают угломерное устройство для каждого n
i
,
соответствующего β
-
4
, β
-
3
, β
-
2
, β
-
1
.
Для каждого n
i
вычисляют β
мгi
. Расхождения вычисленных β
мгi
для всего приема не должны превышать 3".
7. Наводящим винтом УЭГП-1 устанавливают отсчет β
мг
. Отсчитывают по микрометру гравиметра n"
0
.
Установку отсчетов n
i
обычно выполняют шагом в один оборот. Пример наблюдений и вычислений
приведен в таблице 34.4.
4. Обработка результатов определения цены деления гравиметра ГНУ-К на установке УЭГП-1
В журнале наблюдений (табл. 34.4) вычисляют углы наклона 2 v
i
и v
i
; v
i
= (β
i
+
- β
i
-
) / 2. Из таблиц для
обработки наблюдений при определении цены деления гравиметров методом наклона, прилагаемых к каждой
установке УЭГП, по аргументу угла v
i
выбирают значения g
r
i
; вычисляют контрольные значения разностей k'
i
=
g
r
i+l
- g
r
i
. Выполняют обработку данного приема по способу наименьших квадратов (табл. 34.5), приняв за
приближенное значение К' среднее значение К
cр
из табл. 34.4. Определяют К = К' +
∆К, где К = [аl'] / [аа], a f
(n)
=
∆ka
i
- l'
i
. Как правило, при одной температуре осуществляют наблюдение не менее трех приемов определения
цены деления гравиметра (например, группа А, табл. 34.7). Составляют сводку значений шкаловых поправок
для данной группы (например, табл. 34.6). Строят график шкаловых поправок отсчетной шкалы гравиметра
(рис. 13.). Составляют сводку значений величин цены деления с учетом всех групп (табл. 34.7).
