ГКИНП (ГНТА)-04-122-03 ИНСТРУКЦИЯ ПО РАЗВИТИЮ ВЫСОКОТОЧНОЙ ГОСУДАРСТВЕННОЙ ГРАВИМЕТРИЧЕСКОЙ СЕТИ РОССИИ - часть 21

2. Установка и регулировка гравиметра ГНУ-К на УЭГП-1

Гравиметр  извлекают  из  корпуса  и  сосуда  Дьюара  и  устанавливают  в  стакан  УЭГП-1  так,  чтобы  ось

вращения  маятника  упругой  системы  была  перпендикулярна  оси  вращения  поворотной  рамы  УЭГП-1,  а
маятник был направлен вправо (от наблюдателя). Соединяют стакан, содержащий чувствительную систему, со
стаканом  УЭГП-1  с  помощью  крепежных  винтов  последней.  Подъемными  винтами  стакана  пузырьки  обоих
уровней  гравиметра  приводят  на  середину.  Соединительными  винтами  стакана  жестко  соединяют  его  с
поворотной рамой УЭГП-1. Эти операции проводят не менее чем за 12 часов до начала наблюдений.

Устанавливают  отсчет  микрометренного  винта  на 0,5 - 0,8 оборота,  диапазонным  винтом  выводят

подвижный индекс маятника гравиметра на середину шкалы окуляра.

Гравиметр ГНУ-К устанавливают на УЭГП-1 так, чтобы выполнялись следующие геометрические условия:
а) ось маятника упругой системы гравиметра должна быть горизонтальна;
б) ось вращения маятника упругой системы гравиметра должна быть горизонтальна;
в)  ось  вращения  маятника  упругой  системы  гравиметра  должна  быть  перпендикулярна  оси  вращения

поворотной рамы УЭГП-1.

Для выполнения перечисленных геометрических требований выполняют следующие поверки и юстировки.
2.1. Поверка и установка оси цилиндрического уровня параллельно оси маятника. Пузырьки обоих уровней

гравиметра  приводят  на  середину,  отсчитывают  по  шкале  подъемного  винта  d

0

  (удобно  по  правому  винту  от

наблюдателя)  и  по  шкале  микрометренного  винта  гравиметра  n

0

.  Наклоняют  УЭГП-1  в  положение  «окуляр

влево» (вращение  подъемного  винта  по  часовой  стрелке)  на 5 делений,  отсчитывают  по  шкале  подъемного
винта d

+

1

, а по шкале микрометренного винта гравиметра n

+

0

. Наклоняют УЭГП-1 в противоположную сторону

в  положение  «окуляр  вправо»  на 5 делений,  берут  отсчеты  d

-

1

  и  n

-

1

.  Далее  наклоняют  УЭГП-1  в  положение

«окуляр влево» на 10 делений, отсчитывают d

+

1

 и n

+

1

. Затем наклоняют УЭГП-1 в положение «окуляр вправо»,

отсчитывают d

-

2

 и n

-

2

. Наблюдения продолжают до наклонов, равных 25 - 30 делений.

Пример наблюдений приведен в табл. 34.1.

Таблица 34.1

ЗАВИСИМОСТЬ ОТСЧЕТОВ ПО ГРАВИМЕТРУ ОТ УГЛА НАКЛОНА В ПЛОСКОСТИ КОЛЕБАНИЯ

МАЯТНИКА

Гравиметр ГНУ-К № 375
Наблюдатель: Сидоров И.П.                                             Дата: 23.01.2000 г.

Отсчеты по шкале подъемного винта

Отсчеты по шкале микрометренного винта гравиметра

d

+

, дел.

d

-

, дел.

n

+

, оборот.

n

-

, оборот.

0

0

1,050

1,050

+ 5

- 5

1,075

1,052

+ 10

- 10

1,100

1,055

+ 15

- 15

1,145

1,072

+ 30

- 20

1,240

1,090

+ 25

- 25

-

1,155

+ 30

- 30

-

1,235

Строят график зависимости n от d (рис. 9). Определяют ось симметрии ломаной линии графика, определяют

отсчет, соответствующий оси симметрии, который равен d'

0

 = d

0

 +

∆d.

Установку оси цилиндрического уровня параллельно оси маятника выполняют так: устанавливают отсчет d'

0



по шкале подъемного винта УЭГП-1, исправительными винтами уровня гравиметра приводят пузырек уровня
на середину.

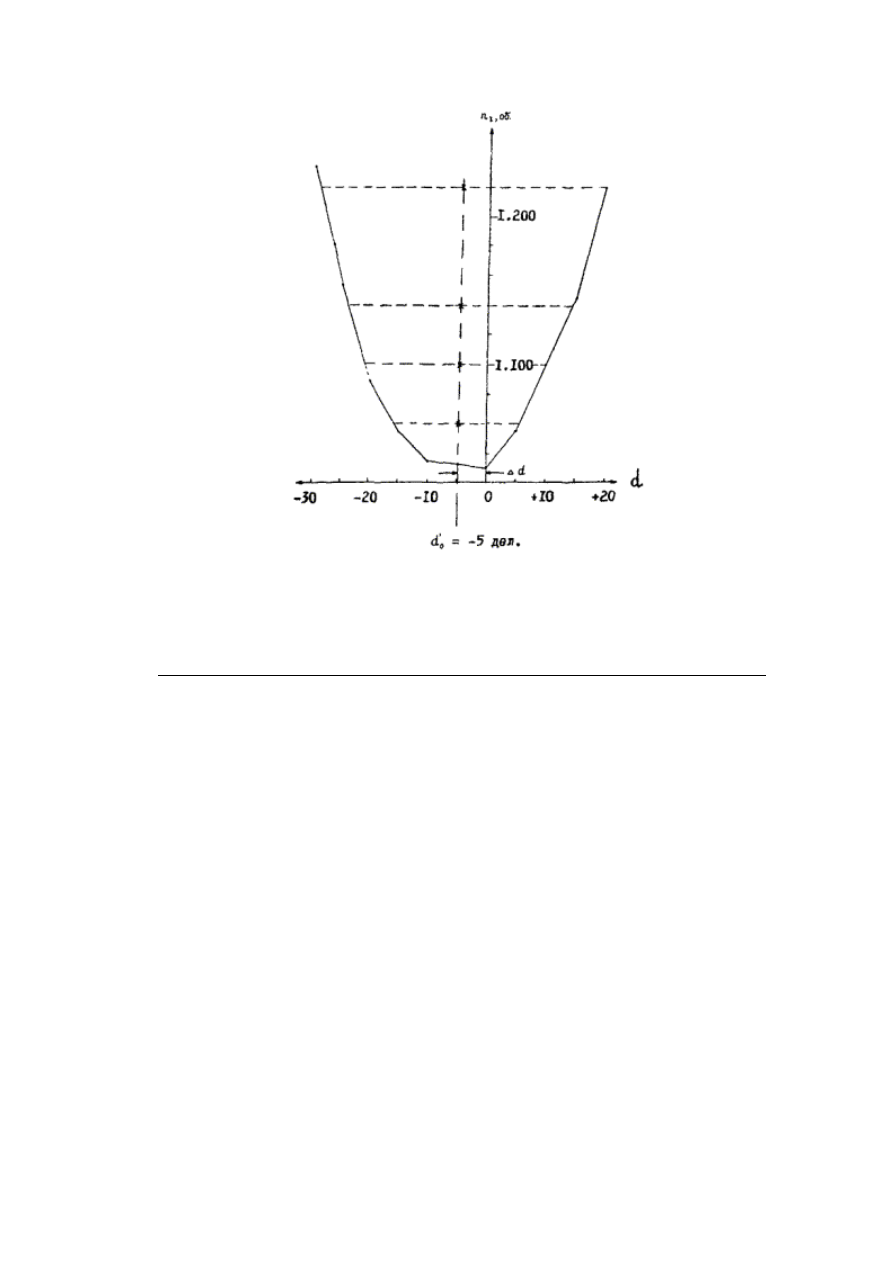

Рис. 9. График зависимости отсчетов по гравиметру от угла наклона в плоскости колебания маятника

Затем  подъемными  винтами  УЭГП-1  приводят  на  середину  пузырек  уровня  УЭГП-1.  Отпускают

соединительные винты стакана и его подъемными винтами приводят на середину пузырек уровня гравиметра.
Зажимают  соединительные  винты.  Проводят  контрольную  поверку.  Поверку  считают  выполненной,  если  при
повторном определении Dd меньше 1,5 деления (порядка 20").

2.2.  Поверка  и  установка  оси  цилиндрического  уровня  параллельно  оси  вращения  маятника.  Поверку

выполняют  способом,  аналогичным  способу  выполнения  предыдущей  поверки,  за  исключением  того,  что
наклоны  гравиметра  осуществляют  путем  наклонов  поворотной  рамы  УЭГП-1,  а  углы  наклона  измеряют
угломерным устройством УЭГП-1.

Пример наблюдений приведен в табл. 34.2.
Строят график зависимости отсчетов гравиметра от углов наклона в плоскости оси вращения маятника (рис.

10).  Определяют  ось  симметрии  ломаной  линии  графика,  вычисляют  отсчет  угломерного  устройства,
соответствующий оси симметрии, который равен

β = β

1

 +

∆β,                                                   где

∆β - поправка, определяемая графическим способом (рис. 10).
Наводящим  винтом,  наклоняя  поворотную  раму  УЭГП-1,  устанавливают  отсчет  β  по  угломерному

устройству УЭГП-1.

Приводят на середину пузырек уровня его исправительными винтами.



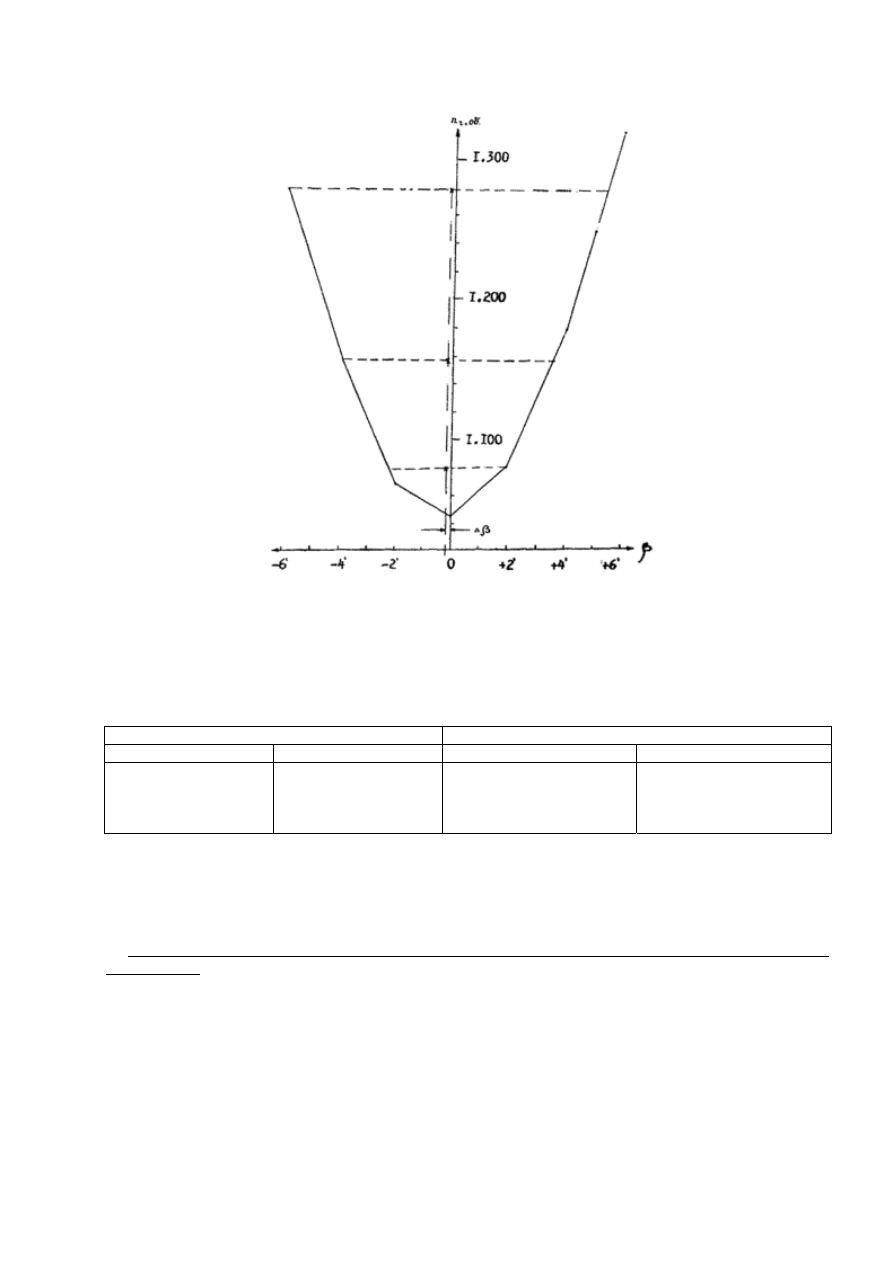

Рис. 10. График зависимости отсчетов гравиметра от углов наклона в плоскости оси вращения маятника

Таблица 34.2

ЗАВИСИМОСТЬ ОТСЧЕТОВ ГРАВИМЕТРА ОТ УГЛА НАКЛОНА В ПЛОСКОСТИ, СОДЕРЖАЩЕЙ ОСЬ

ВРАЩЕНИЯ МАЯТНИКА

Гравиметр ГНУ-К № 375
Наблюдатель: __________                                                          Дата: 23.01.2000

Отсчеты угломерного устройства

Отсчеты по шкале микрометренного винта гравиметра

β

+



β

-



n

+

, оборот.

n

-

, оборот.

87°42'32"

87°42'32"

1,045

1,045

87°44'32"

87°40'32"

1,080

1,078

87°46'32"

87°38'32"

1,178

1,158

87°48'32"

87°36'32"

1,320

1,277

β = β' +  β,

87°42'32" - 00°00'12" = 87°42'20"

Проводят  контрольную  проверку.  Если  при  контрольном  определении

∆β  меньше 20", то  результат

удовлетворителен. Если же при контрольном определении

∆β больше 20", то операцию вновь повторяют до тех

пор, пока

∆β не станет менее 20".

2.3.  Поверка  и  установка  оси  вращения  маятника  гравиметра  перпендикулярно  оси  вращения  поворотной

рамы УЭГП-1. Устанавливают по шкале микрометрического винта отсчет, равный 14,0 - 15,0 оборотам.

Далее определяют чувствительность маятника к наклону в положениях «окуляр к себе» и «окуляр от себя».

Наводящим  винтом  УЭГП-1  наклоняют  в  положение  «окуляр  к  себе»  поворотную  раму  с  установленным  на
нем гравиметром так, чтобы подвижной индекс маятника совместился с одним из крайних делений (например,
m

1

 = +30, рис. 11) шкалы  окуляра  гравиметра  и  записывают  отсчет  по  шкале  и  угломерному  устройству  β

+

1

.

Наводящим винтом наклоняют поворотную раму так, чтобы подвижный индекс маятника совместился с другим
крайним делением шкалы окуляра m

2

 = -30; записывают отсчет по шкале и угломерному устройству β

+

2

.

Чувствительность гравиметра к наклону вычисляют по формуле

С

+

 = (β

+

1

 - β

+

2

) / (m

1

 - m

2

).

Затем поворотную раму наклоняют в положение окуляр «от себя» и производят аналогичные измерения для

определения С

-.



С

-

 = (β

-

1

 - β

-

2

) / (m

1

 - m

2

).

Порядок записи отсчетов и пример их обработки приведен табл. 34.3.
Находят величину  С = С

+

 - С

-

; относительное расхождение

∆С/С

±

 не должно превышать 3 ÷ 5 %.

В том случае, когда полученное относительное расхождение значений C

+

 и С

-

 больше допустимого, поверку

повторяют предварительно повернув гравиметр на поворотной раме вокруг вертикальной оси.

Далее поступают следующим образом: наводящим винтом УЭГП-1 приводят на середину пузырек уровня,

расположенного параллельно оси вращения маятника (одновременно должен оказаться на середине и пузырек
второго  уровня),  отпускают  соединительные  винты  стакана  и  поворачивают  стакан,  содержащий
чувствительную  систему,  вокруг  вертикальной  оси;  закрепляют  соединительные  винты  так,  чтобы  пузырьки
обоих  уровней  гравиметра  остались  на  середине.  Направление  поворота  стакана  вокруг  вертикальной  оси
определяют согласно схеме, приведенной на рис. 12, в зависимости от величин C

+

 и С

-

 и направления маятника

гравиметра.

2.4.  Определение  чувствительности  гравиметра  (цены  деления  окулярной  шкалы).  По  результатам

наблюдений, приведенным в таблице 34.3 (2-е приближение) вычисляют угол наклона гравиметра

v = (β

1

+

 - β

1

-

) / 2 = (β

+

2

 - β

-

2

)/2 = 0°43'38" и С"

ср

. = (С

+

 + С

-

) / 2.

Угол  v  достаточно  знать  до  нескольких  угловых  секунд.  Затем  из  таблиц  для  обработки  результатов

определения  цены  деления  гравиметра  методом  наклона  находят  значение P.P. для  данного  угла.  В  нашем
случае Р.Р. = 0,060 мГал, а чувствительность равна

С = С"

ср

.

× P.P. = 3,00 × 0,060 = 0,180 мГал/дел.



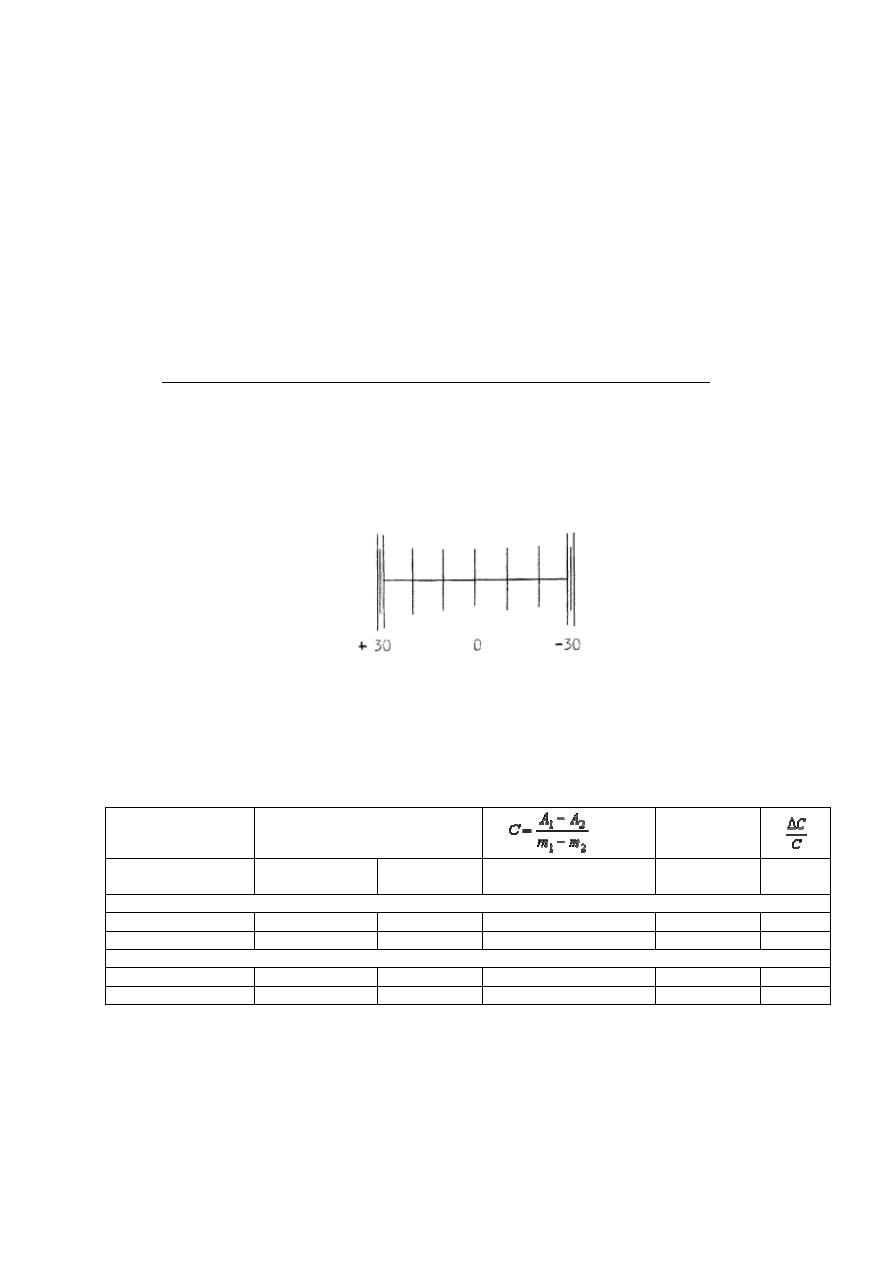

Рис. 11. Схема совмещения подвижного индекса маятника с делениями окулярной шкалы гравиметра при

определении чувствительности маятника к наклону

Таблица 34.3

ОПРЕДЕЛЕНИЕ ЧУВСТВИТЕЛЬНОСТИ МАЯТНИКА К НАКЛОНУ

Гравиметр ГНУ-К № 375
Наблюдатель: Егоров Н.И.                                                       Дата: 23 января 2000 г.

Положение
гравиметра

Отсчеты А

 с/дел.

∆С =С

+

 - С

-

с/дел.





m

1

= +30, дел.

A

+

1

/A

-

1



m

1

 = -30, дел.

A

+

2

/A

-

2









1 приближение отсчет по горизонтальному лимбу +0

°

,8

«окуляр к себе»

7°44'07"

7° 42'01"

2,10"

1,28"

0,38

«окуляр от себя»

8°57'35"

9°00'58"

3,38"





2 приближение, отсчет по горизонтальному лимбу +2

°

,8

«окуляр к себе»

7°36'40"

7°33'38"

3,03"

0,05"

0,02

«окуляр от себя»

9°03'55"

9°00'57"

2,97"
