ГКИНП (ГНТА)-04-122-03 ИНСТРУКЦИЯ ПО РАЗВИТИЮ ВЫСОКОТОЧНОЙ ГОСУДАРСТВЕННОЙ ГРАВИМЕТРИЧЕСКОЙ СЕТИ РОССИИ - часть 12

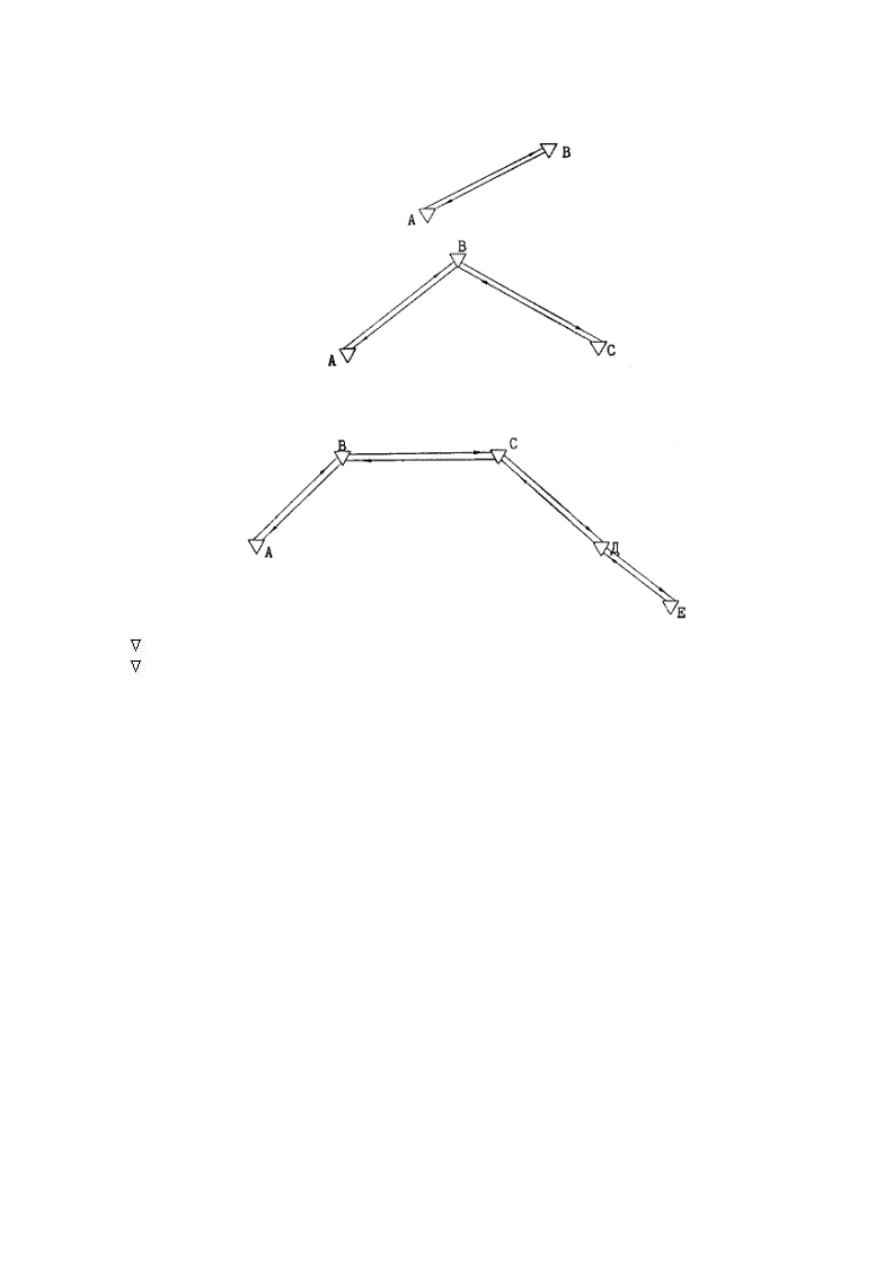

Приложение 1.2. Построение маятниковых связей



A - пункт с известным значением силы тяжести
В, С, Д, Е - определяемые пункты

А→В→С→Д→Е - наблюдения в последовательности: А-В-С-Д-Е
Е→Д→С→В→А - наблюдения в последовательности: Е-Д-С-В-А

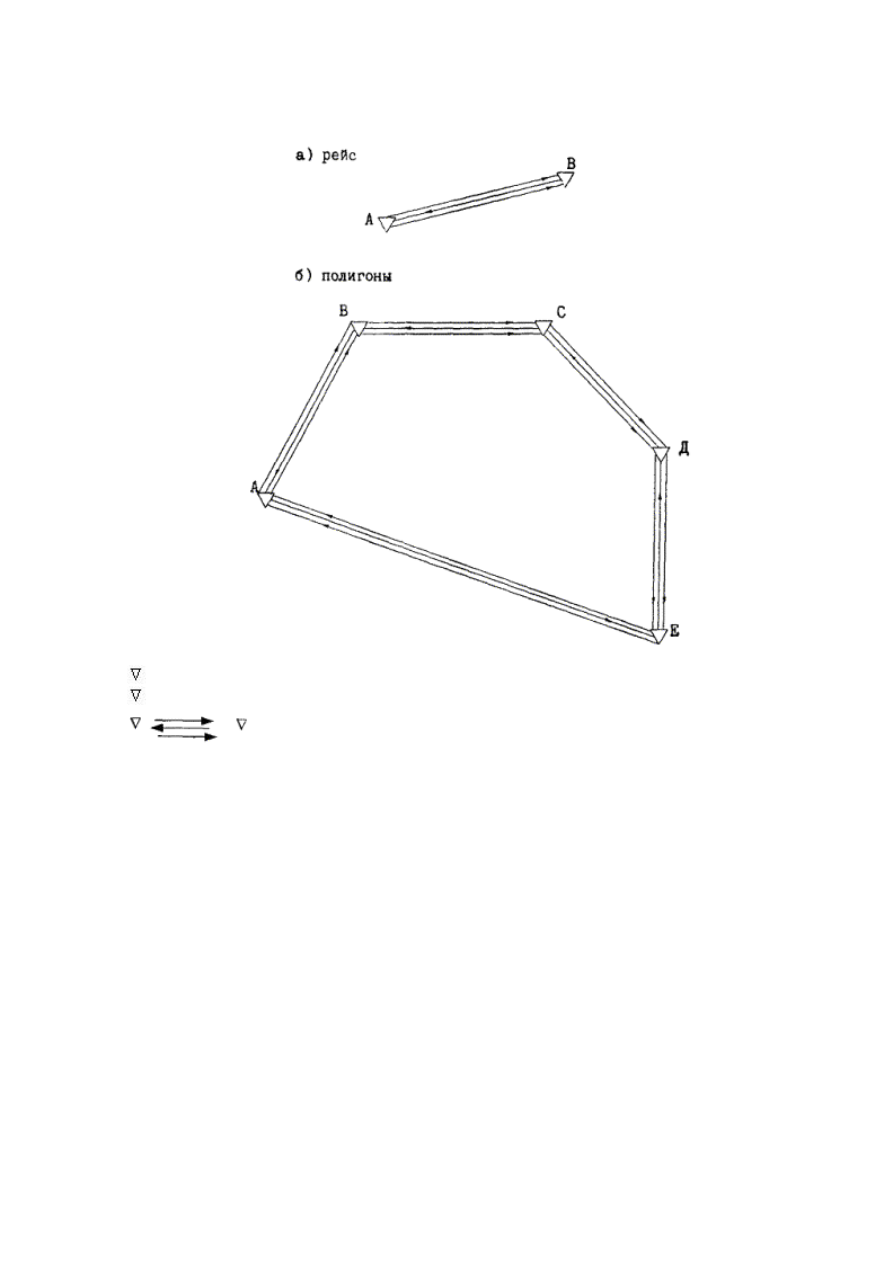

Приложение 1.3. Построение гравиметровых рейсов



 - А, Е - пункты с известным значением силы тяжести
 - В, С, Д, Е - определяемые пункты

 - наблюдения в последовательности: А-В-А-В

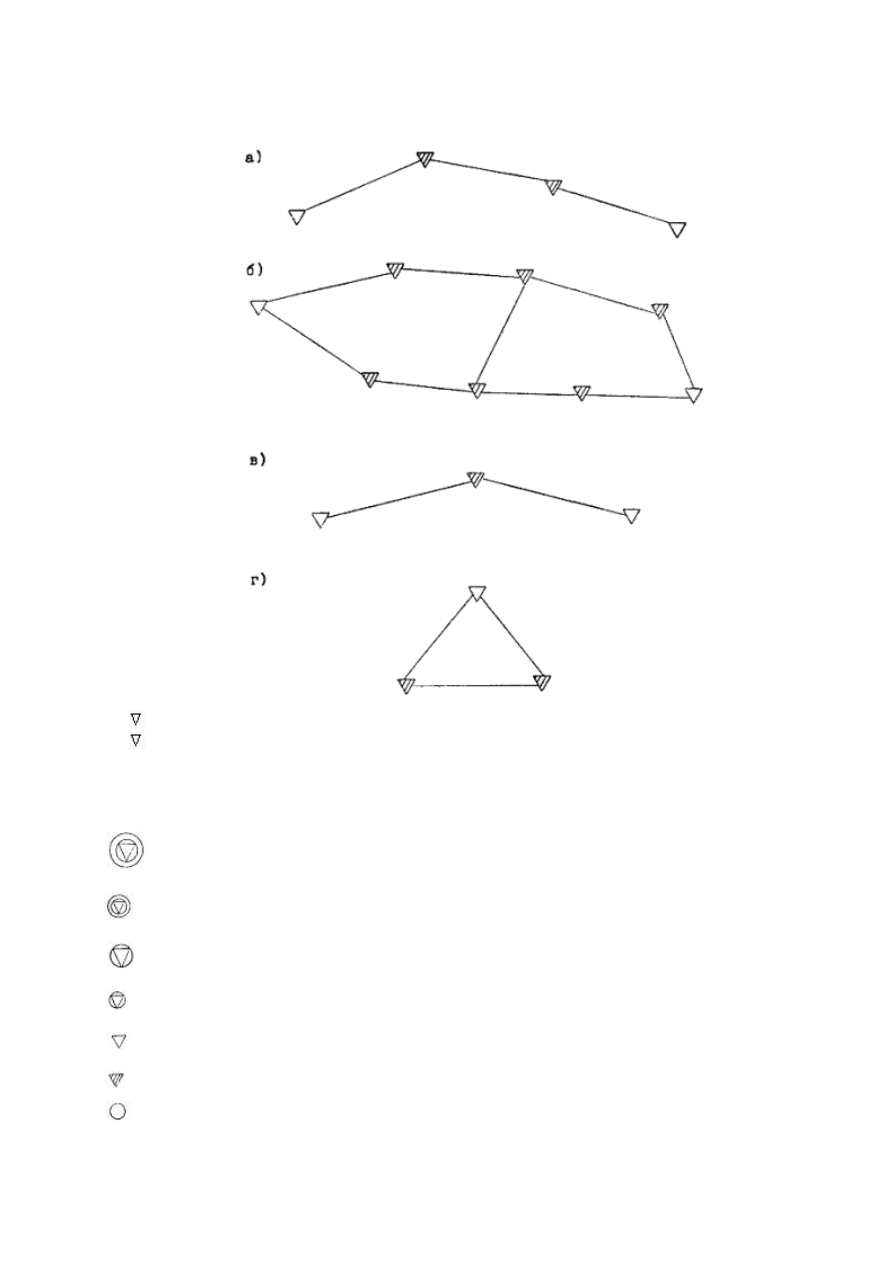

Приложение 2. Типовые схемы определения гравиметрических пунктов 1 класса



 - Основные пункты 1 класса
 - Пункты 1 класса

Приложение 3. Условные обозначения, применяемые при оформлении гравиметрических материалов

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ, ПРИМЕНЯЕМЫЕ ПРИ ОФОРМЛЕНИИ ГРАВИМЕТРИЧЕСКИХ

МАТЕРИАЛОВ

       - Главный гравиметрический пункт - ГГП - (радиус внешней окружности 4 мм, внутренней - 2,9 мм,

сторона треугольника - 5,0 мм, толщина линий - 0,3 мм).

          - Пункт-дублер ГГП (радиус внешней окружности 3 мм, внутренней - 1,7 мм, сторона треугольника -

3 мм, толщина линий - 0,3 мм).

          -  Пункт  Государственной  фундаментальной  гравиметрической  сети - ГФГС  (треугольник  со

сторонами 5,0 мм, вписанный в окружность радиусом 2,9 мм, толщина линий - 0,3 мм).

           - Пункт-спутник ГФГС (треугольник со сторонами 3,0 мм, вписанный в окружность радиуса 1,7 мм,

толщина линий 0,3 мм).

          - Основной гравиметрический пункт 1 класса (треугольник со сторонами 3,0 мм, толщина линий - 0,3

мм).

            - Гравиметрический пункт I класса (треугольник со сторонами 3,0 мм, толщина линий 0,3 мм).

          - Пункт-спутник I класса (окружность диаметром 3,0 мм, толщина линий 0,3 мм).

          - Пункт эталонного гравиметрического полигона (квадрат со сторонами по 3,0 мм, толщина линий -

0,3 мм).

           -  Гравиметрический  пункт  геодинамического  полигона  (окружность  диаметром 3,0 мм,  толщина

линий - 0,3 мм).

 - Гравиметрический пункт 1 класса, определенный в эпоху 1965 - 1970 гг. (окружность диаметром 3,0 мм,

толщина линий - 0,3 мм),

 -  Гравиметрические  связи,  выполненные  с  помощью  маятниковых  приборов  (толщина  линий 0,5

мм).

 - Гравиметрические связи, выполненные с помощью гравиметров (толщина линий 0,5 мм).

Примечание: Все условные обозначения вычерчиваются черным цветом, кроме обозначения, относящегося

к связям, выполняемым при помощи гравиметров и вычерчиваемым зеленым цветом.

Приложение 4. Типы гравиметрических центров

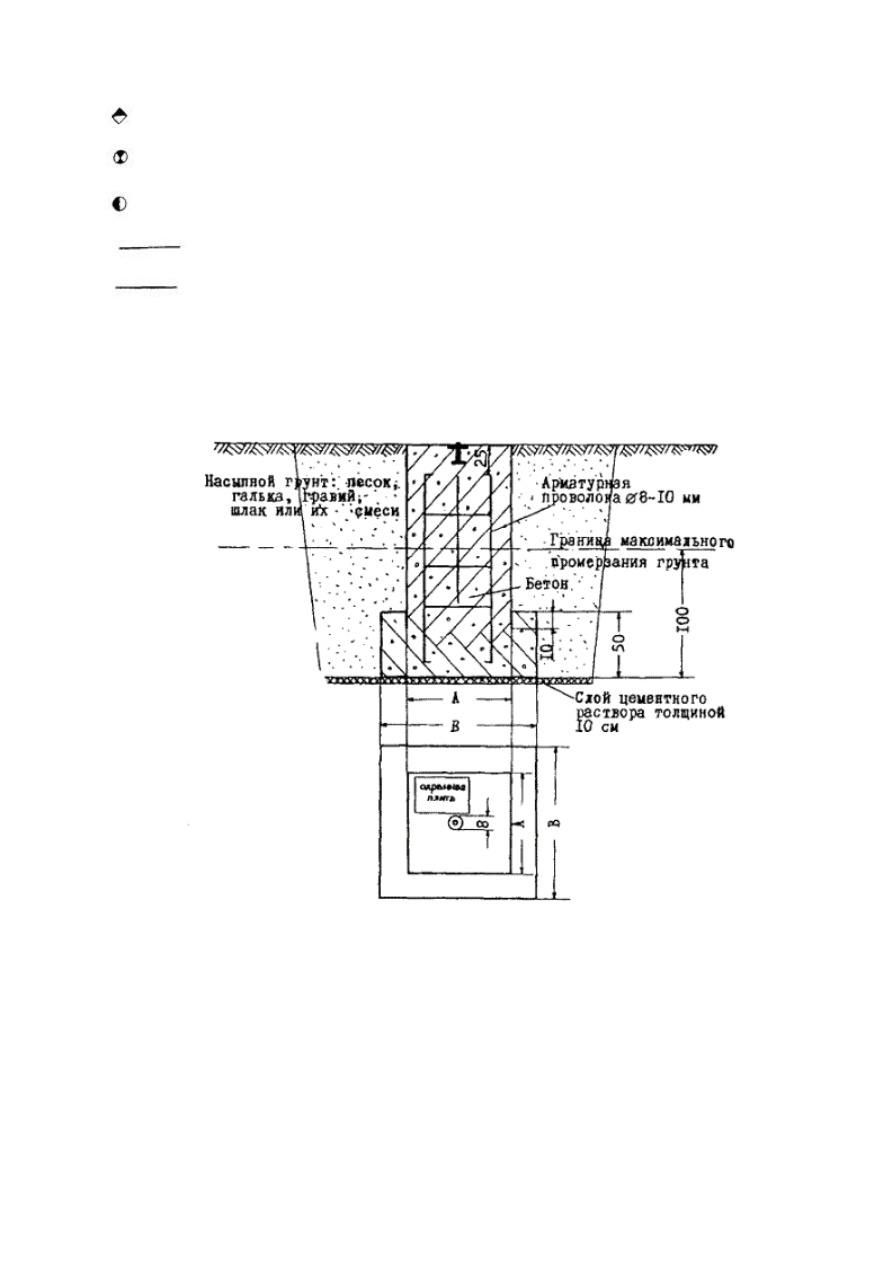

Приложение 4.1. Центр гравиметрического пункта вне помещения

Тип 167



Для пунктов фундаментальных А = 100, В = 120
Для пунктов 1 класса основных А = 80, В = 100
Для пунктов 1 класса                    А = 60, В = 80

Размеры даны в см
