ГКИНП (ГНТА)-03-010-03 ИНСТРУКЦИЯ ПО НИВЕЛИРОВАНИЮ I, II, III и IV классов - часть 14

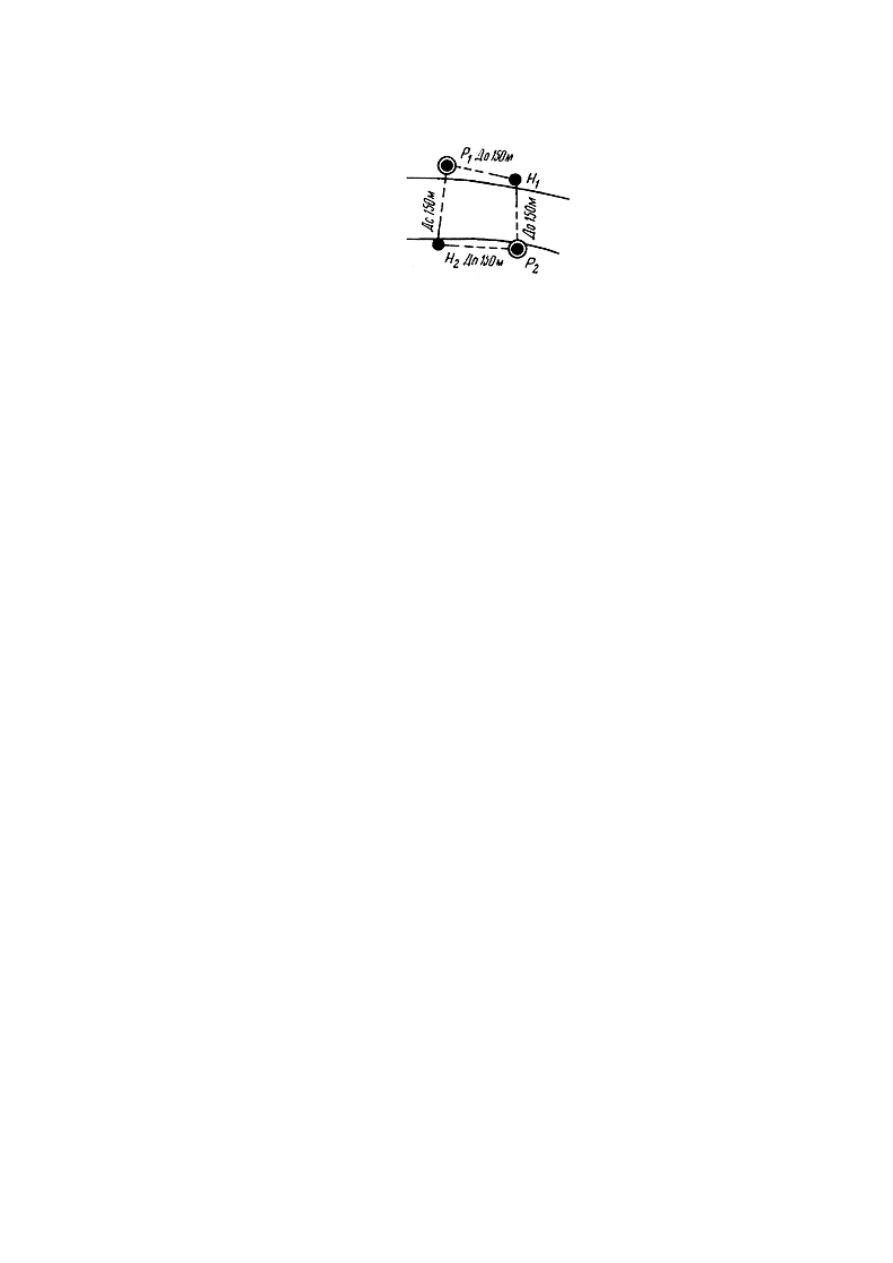

Рис.22. Передача высоты через водное препятствие шириной 150 м вторым способом

Значения превышения из нивелирования с разных берегов могут различаться до 10 мм.

Пример   записи   и   вычислений   в   журнале   приведен   в   приложении   26.   При

нивелировании   через   препятствия   обоими   способами   рекомендуется   применять
одношкальные рейки со штрихами толщиной 3 мм. При этом порядок работы на станции
следующий.

Нивелирование I класса (нечетная станция):

отсчет по правой задней рейке;

отсчет по передней правой рейке;

перестановка реек на левые переходные точки;

отсчет по передней левой рейке;

отсчет по левой задней рейке;

изменение положения нивелира по высоте;

отсчет по левой задней рейке;

отсчет по передней левой рейке;

перестановка реек на правые переходные точки;

отсчет по передней правой рейке;

отсчет по правой задней рейке.

На четных станциях наблюдения начинают с передней рейки.

Нивелирование II класса:

отсчет по задней рейке;

отсчет по передней рейке;

изменение положения нивелира по высоте;

отсчет по передней рейке;

отсчет по задней рейке.

В обратном ходе нивелирование через препятствия выполняют по этой же программе,

но в другую половину дня.

10.5 Нивелирование через препятствия шириной более 150 м производят, как правило,

одновременно с двух берегов по двум створам (рис.23) с использованием двух нивелиров
и двух комплектов реек. Превышение между реперами на обоих берегах определяют сразу
для прямого хода и обратного. Работу выполняют под руководством начальника партии,
главного инженера или начальника экспедиции.

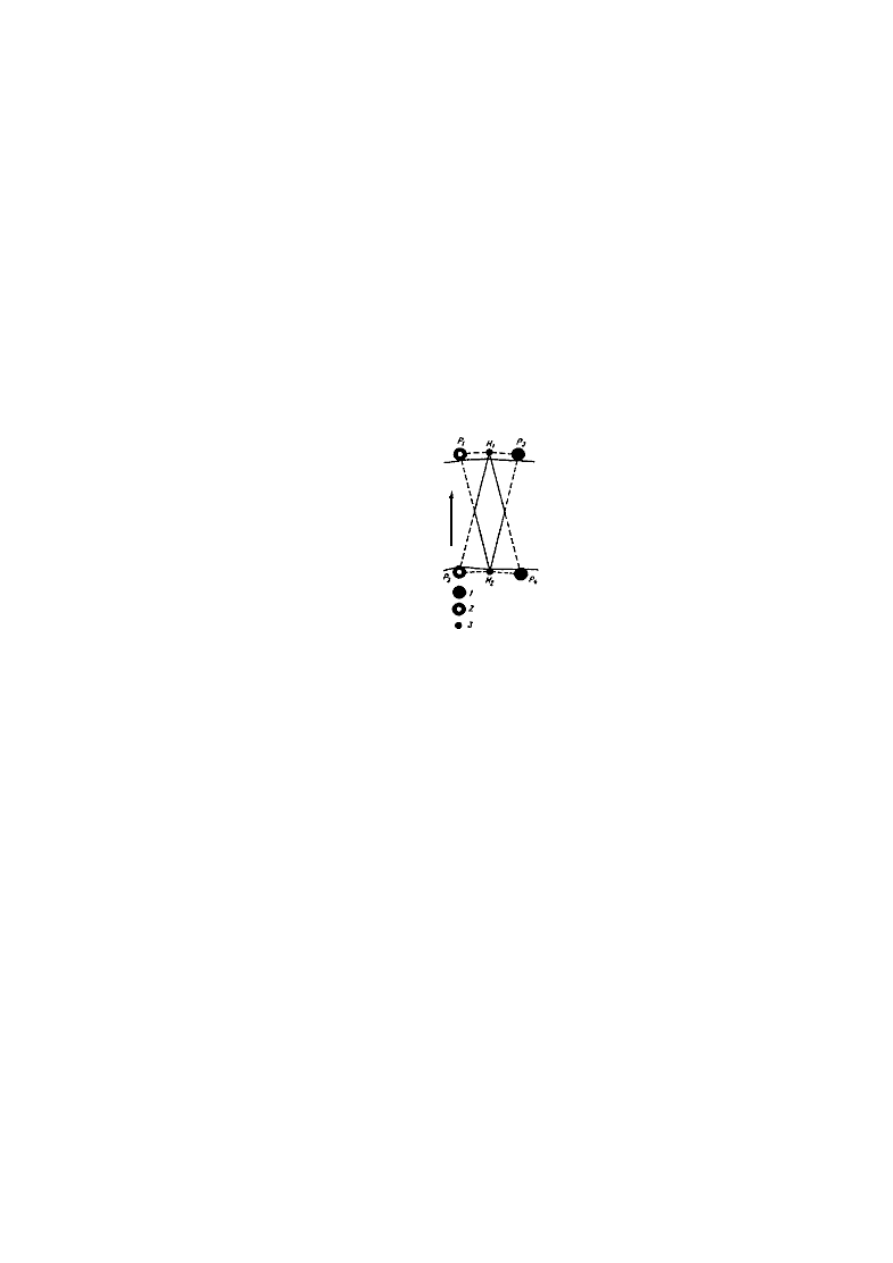

Рис.23. Передача высоты через водное препятствие шириной более 150 м:

1 - постоянный репер; 2 - временный репер; 3 - нивелир

10.6 На обоих берегах  препятствия  шириной  более 150 м не менее чем за день до

нивелирования на требуемых расстояниях от заложенных реперов забивают деревянные
колья для постановки реек и штативов. Колья забивают на 10-20 см ниже поверхности
земли.   Верхний   растительный   слой   земли   перед   забивкой   кольев   снимают.   Для
постановки реек в торцы кольев забивают гвозди со сферическими шляпками.

10.7   Нивелирование   через   препятствия   шириной   150-400   м   выполняют   способом

"совмещения" с применением специальных щитков (приложение 28). Число сдвоенных
приемов при нивелировании I класса - не менее двух (второй прием выполняют в другую
половину дня), при нивелировании II класса - один.

10.8 Нивелирование через препятствия шириной более 400 м выполняют со щитками

способом "подвижной марки" (приложение 29) и способом "наведения" (приложение 30).

При нивелировании I класса через препятствия шириной от 400 до 1000 м проводят

четыре   сдвоенных   приема   (два   -   способом   "подвижной   марки"   и   два   -   способом
"наведения"), а при нивелировании II класса - три сдвоенных приема одним из способов.
Наблюдения выполняют не менее чем в два дня.

При нивелировании I класса через препятствия шириной более 1000 м проводят шесть

сдвоенных приемов (три - способом "подвижной марки" и три - способом "наведения"), а
при нивелировании II класса - четыре приема одним из способов. Наблюдения выполняют
не менее чем в три дня.

Средняя   квадратическая   ошибка,   вычисленная   по   сходимости   результатов   из

сдвоенных приемов, должна быть не более 3 мм

  для нивелирования I класса и 5 мм

 - для нивелирования II класса. При необходимости число приемов увеличивают.

11 ОСОБЕННОСТИ НИВЕЛИРОВАНИЯ I и II КЛАССОВ В РАЙОНАХ

СЕВЕРА И СЕВЕРО-ВОСТОКА РОССИИ

11.1 Рекогносцировку линий нивелирования I и II классов в районах севера и северо-

востока   Российской   Федерации   и   закладку   реперов   выполняют   раздельно   за   год   до
нивелирования.

Места для закладки реперов выбирают с учетом глубины протаивания грунтов. При

рекогносцировке   определяют   наиболее   выгодные   периоды   для   выполнения   работ   на
каждом участке линии, способствуя тем самым уменьшению влияния систематических
ошибок.

11.2 Для проложения линий нивелирования I и II классов в районах севера и северо-

востока России, кроме грунтовых дорог, используют берега рек, тропы и зимники. Если
таких трасс на местности нет, то линии нивелирования прокладывают по направлениям с
наиболее благоприятными грунтовыми условиями и с наименее пересеченным рельефом.
Во   всех   случаях   при   проектировании   и   последующей   рекогносцировке   изыскивают
варианты с наименьшим числом водных препятствий и заболоченных участков.

11.3 Следует избегать участков, которые проходят по заболоченным местам, где под

ножки   штатива   и   под   рейки   требуется   забивать   колья   длиной   более   1   м.   Сильно
заболоченные участки нивелируют ранней весной по мерзлому грунту.

11.4   Линии   нивелирования   I   и   II   классов   закрепляют   реперами   в   соответствии   с

указаниями п.1.16 и 1.21. Если вблизи трассы имеются скалы, выходящие на поверхность
или залегающие на глубине до 1 м, то скальные реперы закладывают через 2-3 км.

Запрещается выполнять маркировку вырубкой деревьев вокруг репера.

11.5 При нивелировании применяют специальные штативы с длиной ножек 160-180 см,

обеспечивающие устойчивое положение нивелира во время наблюдений на станциях. Для
нивелирования   по   мерзлому   грунту   к   ножкам   штатива   болтами   прикрепляют
текстолитовые (деревянные) удлинители длиной 25-30 см (рис.26) или на металлические
концы ножек надевают пластмассовые наконечники (рис.27). Для нивелирования по снегу
к   ножкам   штатива   крепят   деревянные   удлинители   длиной   30-40   см,   концы   которых
делают утолщенными и тупыми.

11.6 Для постановки реек при нивелировании рекомендуется применять:

по   мерзлому   грунту   -   стальные   костыли   цилиндрической   формы   со   сферической

головкой (длина костыля 10-15 см, толщина 1 см);

по   мягкому   и   влажному   грунту   -   костыли   цилиндрической   формы   со   сферической

головкой (длина костыля 50-70 см, толщина 2-3 см) или деревянные колья толщиной 5-10
см   с   вбитыми   в   торцы   гвоздями.   При   нивелировании   в   обратном   направлении
сохранившиеся колья забивают глубже;

по глубокому снегу - деревянные башмаки формой равностороннего треугольника с

усеченными   углами,   со   стальной   полусферической   головкой   по   центру   и   шипами   по
углам.   Длина   усеченной   стороны   30-35   см,   длина   стороны   усеченного   угла   3-5   см.
Толщина башмаков в зависимости от материала (фанера, береза, бук и т.п.) от 20 до 60 мм.

Запрещается устанавливать рейки на местные предметы (выступы камней и т.п.).

11.7   На   отдельных   станциях   при   нивелировании   II   класса   разрешается   допускать

неравенство расстояний от нивелира до реек до 2 м. Однако на двух-трех ближайших
станциях   это   неравенство   следует   компенсировать.   Общее   накопление   неравенств
расстояний по секции не должно быть более 3 м.

11.8 При нивелировании по снегу в местах установки штатива и реек наст разрушают,

и   снег   тщательно   трамбуют.   Передвигаются   около   нивелира   и   реек   с   большой
осторожностью. Запрещается выполнять нивелирование в периоды разрыхления наста и
интенсивного таяния снега.

11.9 Во время полярного дня нивелирование выполняют в вечерние и ночные часы,

начиная не ранее 16 ч и заканчивая не позднее 8 ч следующего дня.

12   ОСОБЕННОСТИ   НИВЕЛИРОВАНИЯ   I   и   II   КЛАССОВ   В   ГОРНЫХ

РАЙОНАХ

12.1 Линии нивелирования I и II классов в горных районах прокладывают по трассам с

наименьшими   перепадами   высот.   Лучшими   трассами   являются   шоссейные   дороги.
Допускается проложение в горных районах "висячих" нивелирных линий I и II классов.

12.2  При   нивелировании   I  и  II  классов   в  горных  районах   по  возможности  должны

применяться   инварные   рейки   с   известными   значениями   коэффициента   линейного
расширения инварной полосы и термодатчиками.

12.3 При нивелировании в горах необходимо применять штативы с длиной ножек 160-

180   см,   что   обеспечивает   устойчивость   нивелира   во   время   наблюдений   на   станции   и
удобство работы наблюдателя.

Костыли при нивелировании по плотному каменистому грунту применяют конической

формы со сферической головкой. Длина костыля до 20 см, толщина 2,0-2,5 см.

12.4 В горных долинах шириной более 2 км нивелирование следует начинать только

после того,  как  солнце  осветит  40-50% склонов,  и прекратятся  медленные  плавающие
колебания изображений рейки; заканчивают наблюдение примерно за 30 мин до захода
солнца, прежде чем эти колебания вновь начнутся.
