ГКИНП (ГНТА)-03-010-03 ИНСТРУКЦИЯ ПО НИВЕЛИРОВАНИЮ I, II, III и IV классов - часть 12

наблюдения на предыдущей станции, а затем на данной; в этом случае первоначальные
результаты наблюдений в обработку не принимают.

7.22   Контроль   нивелирования   по   секции   между   смежными   реперами   и   по   участку

между фундаментальными реперами состоит в следующем.

1 После выполнения нивелирования по секции в одном направлении сравнивают между

собой два превышения, получившиеся по правой и левой линиям. Расхождение между
ними не должно превышать 2 мм

, когда среднее число станций на 1 км хода меньше

15 (первый случай), и 3 мм

, если среднее число станций на 1 км хода больше 15, а

также при нивелировании в труднопроходимых районах (второй случай), где     - длина
секции, км.

Если   расхождение   получилось   больше   допустимого,   то   нивелирование   по  секции   в

этом направлении повторяют.

В  обработку   принимают   все  значения   превышения   тогда,   когда   первоначальные   не

различаются между собой более чем на 5 мм

  для первого случая и 6 мм

  - для

второго случая, а повторные с первоначальными не различаются соответственно более
чем   на   3   мм

  и   4   мм

.   В   противном   случае   в   обработку   принимают   значения

превышения из повторного нивелирования.

После   выполнения   нивелирования   по   секции   в   прямом   и   обратном   направлениях

сравнивают между собой два средних значения превышения. Расхождение между ними не
должно превышать 3 мм

 для первого случая и 4 мм

 - для второго случая.

Если   расхождение   получилось   больше   допустимого,   то   нивелирование   по   секции

повторяют  в  одном  из   направлений.   Выбор  направления   делают  с   учетом   сходимости
результатов по правой и левой линиям. Явно неудовлетворительное значение превышения
исключают. Оставшиеся два значения принимают в обработку, если они не расходятся
между   собой   больше   указанных   допусков   и   получены   из   нивелирования   в
противоположных направлениях.

В обработку включают все три значения превышения тогда, когда первоначальные не

расходятся между собой более чем на 5 мм

  - для первого случая и 6 мм

  - для

второго случая, а повторное значение не отличается от каждого из первоначальных более
чем на 4 мм

.

При обработке сначала осредняют значения превышений из ходов одного направления,

а затем - из ходов прямого и обратного направлений.

Если   результаты   первоначального   и   повторного   нивелирования   не   удовлетворяют

перечисленным   требованиям,   то   первоначальные   исключают   и   выполняют   еще   одно
повторное нивелирование в противоположном направлении.

2 После выполнения нивелирования по участку между фундаментальными реперами

сравнивают   между   собой   значения   превышений   по   правой   и   левой   линиям,   а   также
значения превышения из нивелирования в прямом и обратном направлениях. Расхождения
между соответствующими значениями превышения по участку не должны быть свыше
допусков, указанных в п.1. В противном случае на последующих участках для ослабления
влияния систематических погрешностей выполняют требования, приведенные в п.7.19.

7.23 По мере завершения нивелирования по секциям и участкам регулярно составляют

ведомость превышений установленной формы (приложение 23).

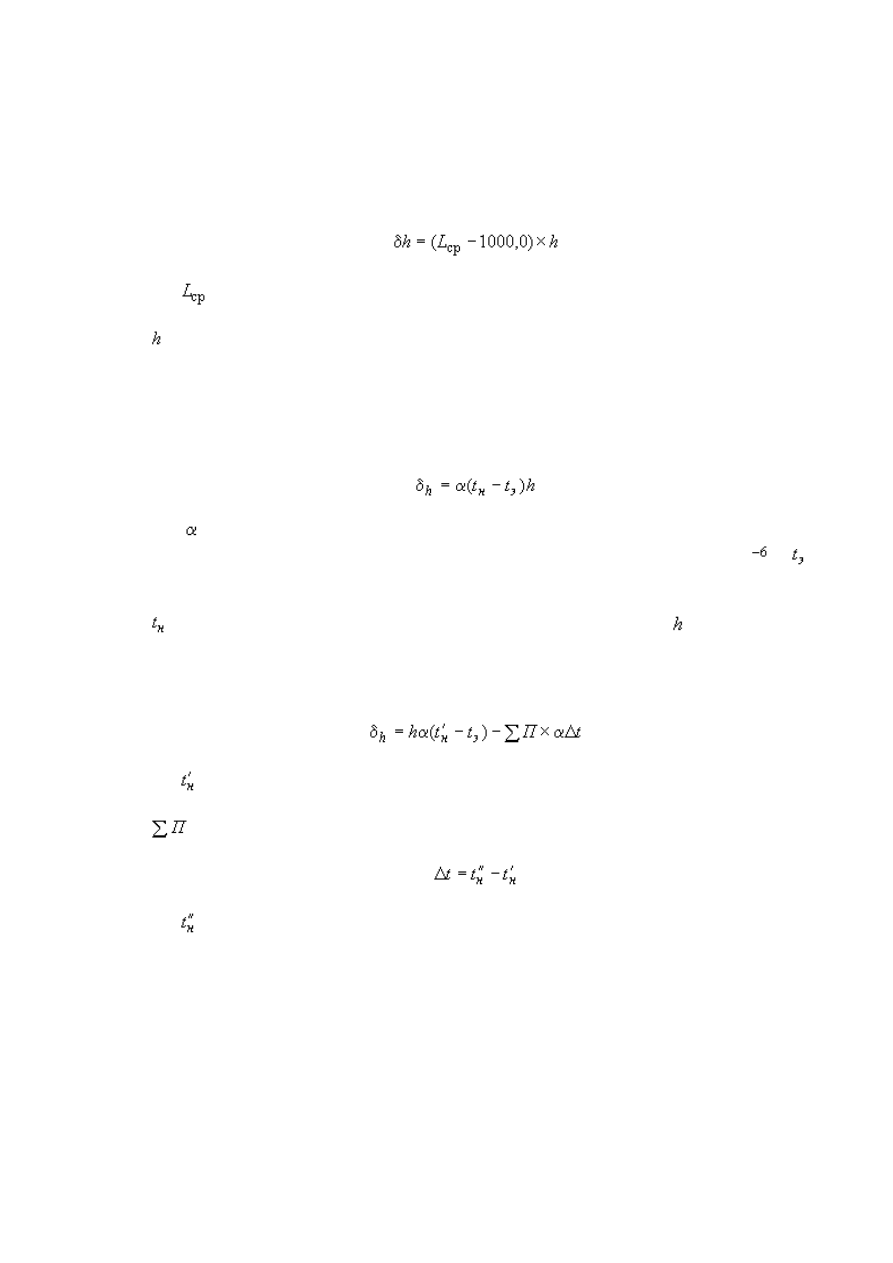

7.24  Поправки  в  превышения  по  секциям   за  среднюю   длину  метра   комплекта   реек

вводят по результатам эталонирования реек на компараторе МК-1, используя формулу

,

где

 - средняя длина метра комплекта реек в мм;

 - превышение в метрах.

Кроме того, в превышения по секциям вводят поправки за различие температуры реек

при   эталонировании   на   компараторе   и   нивелировании   (приложение   22).   Поправки   в
значения превышений, полученных из нивелирования в прямом и обратном направлениях,
вычисляют отдельно по формуле:

,

где     -   средний   коэффициент   линейного   расширения   реек,   принимаемый   (если   не

выполнено   специальное   определение   этого   коэффициента)   равным   2·10 ;     -
температура реек при эталонировании;

  - среднее значение температуры воздуха при нивелировании;     - превышения по

секции, м.

При работе рейками с термодатчиками поправки определяют по формуле

,

где   - средняя температура инварной полосы задней рейки;

 - сумма отсчетов по основной шкале передней рейки, м;

,

где   - среднее значение температуры инварной полосы передней рейки.

8 НИВЕЛИРОВАНИЕ II КЛАССА

8.1   Нивелирование   II   класса   производят   в   прямом   и   обратном   направлениях   по

костылям или кольям. Наблюдения на станции выполняют способом "совмещения".

8.2   Нивелирование   II   класса   выполняют   нивелирами   с   плоскопараллельной

пластинкой,   контактным   уровнем   или   компенсатором,   которые   удовлетворяют
следующим требованиям, изложенным в разделе 21.

Изображение   концов   пузырька   контактного   уровня   должно   быть   передано   в   поле

зрения трубы.

При нивелировании II класса применяют нивелиры Н-05, Ni-002, Ni-004, Ni-007 или им

равноценные по точности приборы и штриховые инварные рейки.

По указанию Роскартографии могут применяться другие типы нивелиров, прошедшие

сертификацию на соответствие требованиям настоящей инструкции.

8.3   Ошибки   метровых   интервалов   шкал   и   всей   шкалы   инварной   рейки   при

нивелировании II класса допускают до 0,20 мм, при нивелировании в горных районах - до
0,10 мм.

Для привязки к стенным маркам применяют подвесную рейку с такими же шкалами,

как и на основных рейках. Нуль на подвесной рейке должен быть совмещен с центром
отверстия для штифта, на который подвешивают рейку к стенной марке.

8.4 При нивелировании в прямом направлении (прямой ход) порядок наблюдений на

станции следующий.

Нечетная станция

Четная станция

1 Отсчет по основной шкале задней рейки

2   Отсчет   по   основной   шкале   передней

рейки

3   Отсчет   по   дополнительной   шкале

передней рейки

4 Отсчет по дополнительной шкале задней

рейки

1   Отсчет   по   основной   шкале   передней
рейки

2 Отсчет по основной шкале задней рейки

3 Отсчет по дополнительной шкале задней
рейки

4   Отсчет   по   дополнительной   шкале
передней рейки

При нивелировании в обратном направлении (обратный ход) наблюдения на нечетных

станциях начинают с передней рейки, а на четных - с задней.

8.5 В прямом и обратном направлениях нивелирование выполняют, как правило, по

одной и той же трассе и по переходным точкам одного и того же типа; число станций в
секции делают четным и одинаковым.

На время перехода наблюдателя на следующую станцию переднюю рейку снимают с

костыля.

8.6 При перемене направления нивелирования рейки меняют местами.

8.7 По каждой секции нивелирование в прямом и обратном направлениях выполняют,

как правило, в разные половины дня. С меньшей строгостью это требование соблюдают
осенью, а также в пасмурную длительную погоду.

8.8 Нивелирование выполняют участками в 25-30 км по схеме "восьмерка" (п.7.9). В

отдельных случаях длина участка может быть увеличена или уменьшена.

8.9 Нормальная длина луча визирования - 65 м. Если увеличение зрительной трубы не

менее 44  и условия для наблюдений благоприятны, разрешается увеличить длину луча
до 75 м.

При работе нивелиром Ni-007 максимальная длина луча визирования - 50 м.

8.10 Высота луча визирования над подстилающей поверхностью должна быть не менее

0,5 м. В отдельных случаях при длине луча визирования до 30 м разрешается выполнять
наблюдения при высоте луча визирования более 0,3 м.

8.11   В   средних   и   южных   широтах   наблюдения   выполняют   в   утренние   и

послеполуденные периоды, причем начинают их примерно через полчаса после восхода
солнца и заканчивают приблизительно за 30 мин до захода.

Не разрешается выполнять наблюдения:

при колебаниях изображений, затрудняющих точное наведение биссектора на штрих

рейки, и "плавающих" изображениях;

сильном и порывистом ветре;

сильных   и   скачкообразных   колебаниях   температуры   воздуха   и   аномально   быстрых

односторонних ее изменениях.

8.12 Нивелир устанавливают в тени на штатив за 45 мин до начала наблюдений для

принятия им температуры воздуха.

Во время наблюдений на станции нивелир тщательно защищают от солнечных лучей

зонтом с белой подкладкой, а при переноске с одной станции на другую - просторным
чехлом из плотной белой материи.

Через   каждые   две   станции   термометром-пращом   измеряют   температуру   воздуха   на

высоте нивелира.

8.13   Расстояния   от   места   установки   нивелира   до   реек   измеряют   тонким   стальным

тросом   или   стальной   лентой   (рулеткой).   Использовать   для   этого   дальномер   нивелира
запрещается.

Неравенство   расстояний   от   нивелира   до   реек   на   станции   допускают   не   более   1   м.

Накопление этих неравенств по секции разрешается не более 2 м.

8.14 Костыли забивают в плотный грунт. При нивелировании по полотну железной

дороги   не   разрешается   забивать   костыли   в  балласт.   Если   грунт   на   бровке   или   между
путями рыхлый или засыпан  щебнем  и шлаком,  то допускается  забивать  специальные
костыли в шпалы.

При нивелировании по каменистому или очень плотному, а также мерзлому грунту,

целесообразно использовать костыли длиной 15-20 см и толщиной до 3 см, по мягкому и
влажному грунту - деревянные колья с гвоздями в торцах или костыли длиной 40-70 см
(рис.25). При нивелировании в обратном направлении колья подбивают.
