ГКИНП (ГНТА)-03-010-03 ИНСТРУКЦИЯ ПО НИВЕЛИРОВАНИЮ I, II, III и IV классов - часть 2

нивелирования I класса, то привязку осуществляют нивелированием II класса. Сведения о
местонахождении вековых и постоянных морских, основных речных и озерных постов
получают   в   территориальных   управлениях   Федеральной   службы   России   по
гидрометеорологии и мониторингу окружающей среды (Росгидромет).

Привязку   реперов   на   проектируемых   морских   уровенных   постах   выполняют

предприятия Роскартографии по заявкам Росгидромета.

1.14   Нивелирные   сети   III   и   IV   классов   прокладывают   внутри   полигонов   высшего

класса, как отдельными линиями, так и в виде системы линий, при этом сети и линии
должны опираться не менее чем на два репера высшего класса. Допустимые невязки в
полигонах III и IV классов, их периметры и полученные из обработки значения средних
квадратических ошибок, не должны превышать значений, приведенных в табл.1 и 2.

1.15   При   создании   высотного   обоснования   крупномасштабных   топографических

съемок   нивелирные   сети   III   и   IV   классов   прокладывают   с   расчетом   обеспечения
требуемой точности съемочного обоснования.

1.16 Линии  государственной   нивелирной  сети  I,  II, III  и IV  классов  закрепляют   на

местности реперами не реже чем через 5 км (по трассе).

В   труднодоступных   районах   на   отдельных   участках,   где   выбор   местоположения

реперов затруднен, расстояние между ними может быть увеличено до 7 км (по трассе).

В   горных   районах   линии   нивелирования   I   и   II   классов   закрепляют   скальными   и

стенными   реперами   через   1-2   км,   а   грунтовыми   -   через   3-4   км.   На   геодинамических
полигонах вблизи разломов и границ основных блоков закладывают реперы через 0,5-1,5
км. На каждой стороне блока или разлома должно быть заложено как минимум по два
репера.

Расстояния между реперами на линиях нивелирования в городах указаны в разд.2.

1.17 На линиях нивелирования I, II, III и IV классов закладывают реперы следующих

типов: вековые, фундаментальные, грунтовые, скальные, стенные и временные.

Каждый   репер   должен   иметь   свой   индивидуальный   номер,   не   повторяющийся   на

данной линии, а по возможности и на ближайших линиях нивелирования.

1.18   Вековые   реперы   обеспечивают   сохранность   главной   высотной   основы   на

продолжительное время, позволяют изучать современные вертикальные движения земной
коры и колебания уровней морей и океанов, сохраняют полную независимость изучаемых
явлений от экзогенных и техногенных процессов.

Вековыми   реперами   закрепляют   места   пересечений   линий   нивелирования   I   класса,

уровенные посты, ведущие наблюдения за вековой изменчивостью уровня моря, а также
основные пункты нивелирной сети геодинамических полигонов.

Результаты   по   выбору   мест   закладки   вековых   реперов   представляют   в

Роскартографию, где одновременно утверждаются местоположение векового репера, его
тип и внешнее оформление.

1.19   Фундаментальные   реперы   обеспечивают   сохранность   высотной   основы   на

значительные сроки, позволяют изучать современные движения земной поверхности. Их
закладывают на линиях нивелирования I и II классов не реже чем через 60 км, а также на
узловых пунктах, вблизи морских, основных речных и озерных уровенных постов.

В сейсмоактивных районах фундаментальные реперы закладывают не реже чем через

40 км.

На расстоянии 50-150 м от фундаментального репера закладывают репер-спутник.

1.20 Грунтовые, скальные, стенные реперы обеспечивают сохранность и надежность

высотной основы на длительные сроки и используются для закрепления нивелирных сетей
I, II, III и IV классов.

1.21   Временные   реперы   обеспечивают   сохранность   высотной   опоры   в   течение

нескольких лет и служат высотной основой при топографических съемках. Временные
реперы включают в ходовые линии нивелирования II, III и IV классов.

1.22   Прямоугольные   координаты   местоположения   вековых,   фундаментальных,

грунтовых и скальных реперов определяют с использованием инструментальных методов
определения   местоположения,   в   том   числе   с   использованием   бытовых   спутниковых
приемников, обеспечивающих требуемую точность определения координат реперов.

Координаты   вековых   и   фундаментальных   реперов   определяют   геодезическими

приборами с ошибкой не более 1 м, рядовых реперов и марок с ошибкой не более 10 м.

Прямоугольные координаты приводятся в государственной системе координат.

На каждый репер составляют абрис и дают описание его местоположения. Кроме того,

расположение  реперов  показывают  на карте  масштаба  1:100000,  которую прилагают  к
материалам нивелирования.

1.23   Для   перехода   к   системе   нормальных   высот   измеренные   превышения   между

реперами   нивелирования   I   и   II   классов,   а   также   нивелирования   III   класса   в   горных

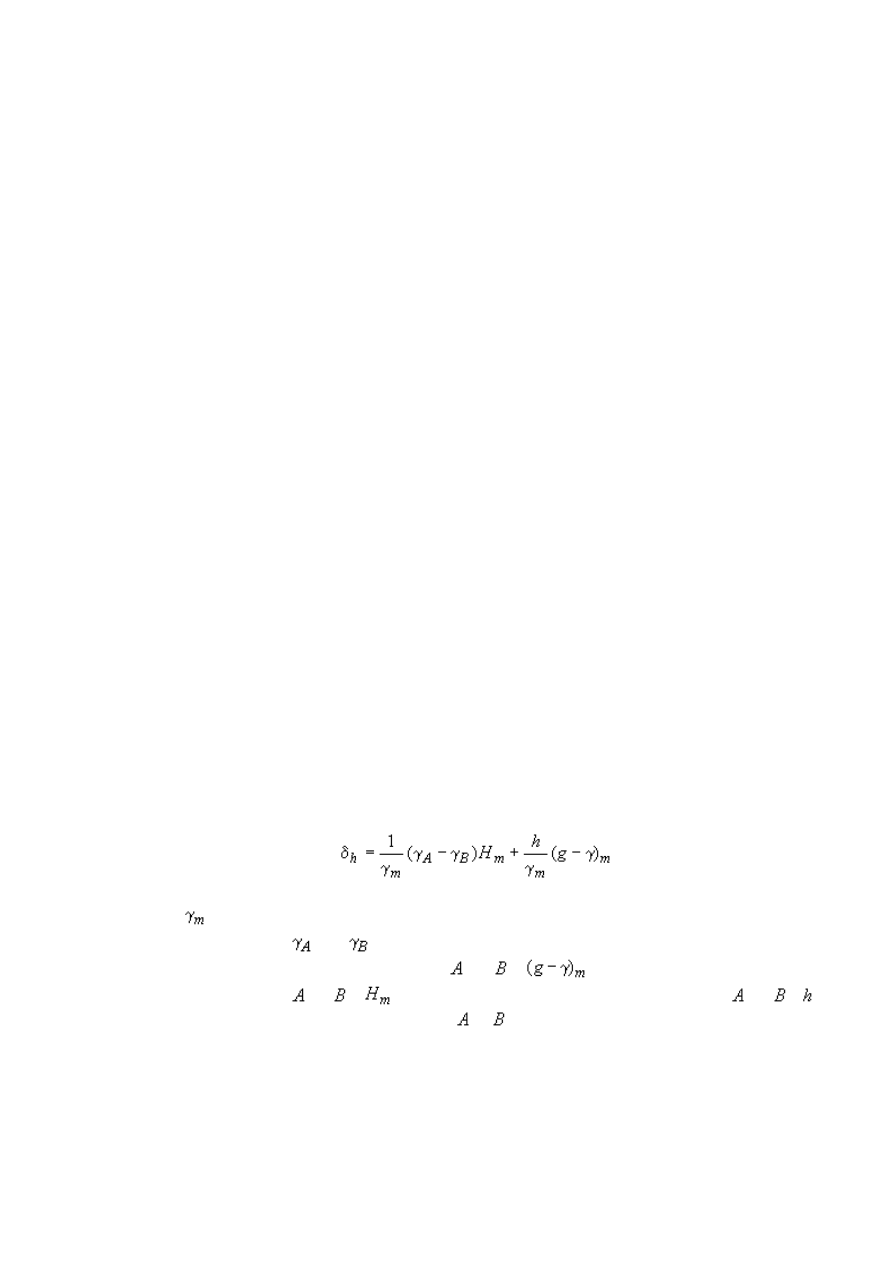

районах, исправляют поправками, которые вычисляют по формуле:

,

где

  - среднее из средних значений нормальной силы тяжести вдоль нормальных

высот   этих   точек;

  и

  -   нормальные   ускорения   силы   тяжести   на   отсчетном

эллипсоиде,   соответствующие   реперам     и   ;

  -   среднее   из   аномалий   силы

тяжести на реперах     и   ;

  - среднее из абсолютных высот реперов     и   ;     -

измеренное превышение между реперами   и  .

Порядок   вычислений   поправок   за   переход   к   системе   нормальных   высот   изложен   в

"Инструкции по вычислению нивелировок" изд. 1971 г.

1.24   Работы   по   проложению   линий   нивелирования   выполняют   на   основании

разработанных и утвержденных технических проектов.

1.25 Об исполненных  работах  по нивелированию  I, II, III и IV классов составляют

технические   отчеты   в   соответствии   с   действующей   "Инструкцией   по   составлению
технических отчетов".

1.26 По окончании   уравнительных  вычислений   нивелирной  сети   отдельного  района

или   линии   нивелирования   I,   II   классов   составляют   каталог   высот   в   соответствии   с
действующей Инструкцией по составлению каталогов высот пунктов нивелирования.

1.27   При   выполнении   полевых   работ   по   нивелированию   соблюдают   требования   и

указания   действующих   "Правил   по   технике   безопасности   на   топографо-геодезических
работах".

2   НИВЕЛИРНЫЕ   СЕТИ   I,   II,   III   и   IV   КЛАССОВ   В   ГОРОДАХ,

НАСЕЛЕННЫХ ПУНКТАХ И НА ПРОМЫШЛЕННЫХ ПЛОЩАДКАХ

2.1 Требования к методике нивелирования, нивелирам и рейкам, порядок выполнения

отсчетов   на   станции   те   же,   что   при   создании   сетей   государственного   нивелирования
соответствующего   класса.   Отличие   состоит   в   допустимых   длинах   ходов   и   в   частоте
закрепления нивелирных линий реперами.

Превышения между наиболее удаленными друг от друга реперами нивелирной сети

города должно быть известно с ошибкой не более 30 мм.

2.2 В городах, территория которых более 500 км , создают нивелирную сеть I класса.

Схемы   построений   нивелирных   сетей   I   класса   в   городах   различны:   это   или   система
полигонов, или система пересекающихся линий. Вид сети и расположение линий зависят
от   очертаний   городской   территории.   Дальнейшее   сгущение   сети   выполняют
нивелированием II, III и IV классов.

Высотные   сети   I   и   II   классов   в   городах   повторно   нивелируют   не   реже   чем   через

каждые 15 лет.

2.3 В городах, площадь которых 50-500 км , создают нивелирную сеть II класса.

Нивелирные   линии   II   класса   должны   покрывать   всю   территорию   города,   как

застроенную, так и незастроенную. Расстояния между узловыми реперами в сети II класса
не   должны   превышать   15   км   на   застроенной   территории   и   20   км   на   незастроенной
территории. Длины линий нивелирования II класса между исходными реперами I класса
допускаются до 25 км. Периметры нивелирных полигонов II класса в городах указаны в
табл.2.

2.4 Реперы на линиях нивелирования I и II классов закладывают не реже чем через 2 км

на   застроенной   и   3   км   на   незастроенной   территориях.   Предпочтение   отдают   стенным
реперам, закладываемым в прочные каменные или железобетонные здания и сооружения.

2.5 В городах площадью 10-50 км  создается сеть III класса, а в населенных пунктах

площадью менее 10 км  - только нивелирная сеть IV класса.

2.6 Длины линий нивелирования III класса на застроенной территории между узловыми

реперами не должны превышать 10 км и 15 км на незастроенной территориях. Длины
линий III класса между реперами высшего класса соответственно - 15 и 20 км.

Линии   нивелирования   III   класса   на   застроенной   территории,   как   правило,

прокладывают параллельно друг другу и связывают между собой ходами не реже чем
через 5 км и на незастроенной территории через 8 км.

Длины нивелирных линий  IV класса  на незастроенной  территории  между реперами

высших классов не должны превышать 2 км и на застроенной территории 4 км, а между
узловыми реперами соответственно - 1 и 2 км. Периметры нивелирных полигонов III и IV
классов указаны в табл.2.

2.7  Реперы   на  линиях  III  и   IV  классов   закладывают   на  застроенных  капитальными

зданиями улицах и проездах, не реже чем через 300 м, в слабо застроенной части города
или населенного  пункта  расстояния  между реперами  можно увеличивать  до 800 м, на
незастроенной территории реперы закладывают через 500-2000 м.

2.8   Нивелирные   сети   городов,   населенных   пунктов,   крупных   промышленных   и

гидротехнических объектов должны быть привязаны к государственной нивелирной сети.
Для   этого   в   местную   нивелирную   сеть   включают   не   менее   двух   реперов,   у   которых
известны   высоты   из   государственного   нивелирования.   Выбор   исходных   реперов
городской   нивелирной   сети   должен   быть   согласован   с   территориальной   инспекцией
Госгеонадзора  Роскартографии   в  соответствии  с   подпунктом  1  пункта   5  Положения  о
государственном   геодезическом   надзоре   за   геодезической   и   картографической
деятельностью, утвержденного постановлением Правительства РФ от 28.03.2000 N 273.

2.9   Исходные   реперы   нивелирной   сети   города   следует   располагать   в   устойчивых

зданиях и сооружениях,  построенных не менее чем за 7 лет до закладки, сохранность
которых   гарантируется   на   многие   годы.   Исходные   реперы   нивелирной   сети   города
должны   располагаться   в   зонах,   не   подверженных   техногенным   вертикальным
деформациям. В качестве исходных реперов могут быть использованы фундаментальные
и грунтовые реперы государственного нивелирования.

2.10   При   создании   высотных   сетей   в   крупных   городах   и   районах   уникальных

сооружений,   расположенных   в   зонах   с   сейсмичностью   более   7   баллов,   для   целей
сейсмического   микрорайонирования   территории   нивелирование   выполняют   по
программе,   предусмотренной   для   государственного   нивелирования   II   класса.   В   этом
случае нормальную длину визирного луча, высоту луча визирования над подстилающей
поверхностью,  допуски  на  расхождения

  принимают  такими   же,  как  при

государственном нивелировании I класса.

При сейсмическом микрорайонировании застроенной территории сеть нивелирования

II класса строят в виде полигонов с периметрами до 15 км и незастроенной территории до
20   км.   Невязки   в  этих   полигонах   не   должны   превышать   3   мм

,   где     -   периметр

полигона, км. Сроки повторного нивелирования устанавливают исходя из обнаруженных
скоростей вертикальных движений земной поверхности.

3   НИВЕЛИРОВАНИЕ   I   и   II   КЛАССОВ   НА   ГЕОДИНАМИЧЕСКИХ   И

ТЕХНОГЕННЫХ ПОЛИГОНАХ
