ГКИНП (ГНТА)-03-010-03 ИНСТРУКЦИЯ ПО НИВЕЛИРОВАНИЮ I, II, III и IV классов - часть 1

     ГКИНП (ГНТА)-03-010-03

ГЕОДЕЗИЧЕСКИЕ, КАРТОГРАФИЧЕСКИЕ ИНСТРУКЦИИ

НОРМЫ И ПРАВИЛА

ИНСТРУКЦИЯ

ПО НИВЕЛИРОВАНИЮ I, II, III и IV классов



Изложены требования к выполнению нивелирования I, II, III и IV классов при создании

государственной нивелирной сети, выполнении работ в городах и населенных пунктах, на
геодинамических и техногенных полигонах.

Рассмотрены  вопросы проектирования,  рекогносцировки, закладки  реперов и марок,

указаны методы нивелирования различных классов. Описаны особенности нивелирования
в труднодоступных районах, включая северные и горные районы, передачи высот через
водные   преграды.   Изложен   порядок   математической   обработки   результатов
нивелирования, дан перечень полевых вычислений и материалов, подлежащих сдаче.

С   введением   в   действие   настоящей   Инструкции   утрачивает   силу   Инструкция   по

нивелированию I, II, III и IV классов (М.: Недра, 1990 г.).

Для специалистов предприятий, учреждений и организаций всех ведомств, проводящих

работы по по нивелированию I, II, III и IV классов.

Инструкция утверждена Руководителем Федеральной службы геодезии и картографии

России 25 декабря 2003 г. N 181-пр.

Вводится в действие с 1 февраля 2004 г.

Обязательна   для   всех   организаций   и   предприятий,   выполняющих   топографо-

геодезические   работы   на   территории   Российской   Федерации,   независимо   от   их
ведомственной принадлежности и форм собственности.

1 ОБЩИЕ ПОЛОЖЕНИЯ

1.1   Государственная   нивелирная   сеть   Российской   Федерации   предназначена   для

распространения   единой   системы   высот   на   территории   всей   страны,   она   является
высотной   основой   всех   топографических   съемок   и   инженерно-геодезических   работ,
выполняемых для удовлетворения потребностей экономики, науки и обороны страны.

1.2 Государственная нивелирная сеть России разделяется на нивелирные сети I, II, III и

IV классов.

1.3 На всей территории России вычисление высот производится в нормальной системе

высот от нуля Кронштадтского футштока. Эта система называется Балтийской. За нуль
Кронштадтского футштока принята горизонтальная черта на медной пластине футштока.

1.4 Государственные нивелирные сети I и II классов - главная высотная основа России.

Эти   сети   создаются   по   специально   разработанным   программам   и   схемам,
предусматривающим выполнение нивелирных работ I и II классов, сроки и очередность
которых устанавливает Федеральная служба геодезии и картографии России. Исходя из
конкретных задач, по утвержденным техническим проектам, проводится нивелирование
дополнительных линий.

Нивелирные сети I и II класса используются для решения следующих научных задач:

изучения фигуры Земли и ее внешнего гравитационного поля;

определения   разностей   высот   и   наклонов   среднеуровенной   поверхности   морей   и

океанов, омывающих территорию России.

Результаты повторного нивелирования I и II классов применяют:

для поддержания высотной сети на современном уровне;

изучения современных вертикальных движений земной поверхности;

прогнозирования влияния производства на окружающую среду, особенно при добыче

нефти, газа и других полезных ископаемых;

сейсмического   районирования   территории   России,   выявления   предвестников

землетрясений.

В   горных   районах   результаты   повторного   нивелирования   используют   для   изучения

строения   земной   коры,   получения   данных   о   скоростях   и   направленности   движений
отдельных блоков, выявления действующих разломов и разрывов в земной коре.

1.5   Линии   нивелирования   I   и   II   классов   прокладывают   преимущественно   вдоль

шоссейных   или   железных   дорог,   а   при   их   отсутствии,   особенно   в   северных
труднодоступных   и   северо-восточных   районах   страны,   -   по   берегам   рек,   тропам   и
зимникам. Во всех случаях линии нивелирования I и II классов прокладывают по трассам
с   наиболее   благоприятными   для   данного   района   грунтовыми   условиями   и   с   наименее
сложным рельефом.

1.6 Особенности создания высотных сетей в городах и на геодинамических полигонах

указаны в разделах 2 и 3 данной Инструкции.

1.7   Нивелирование   I   класса   выполняют   с   наивысшей   точностью,   которую   можно

получить, применяя современные приборы и методы наблюдений, позволяющие наиболее
полно   исключать   систематические   ошибки   нивелирования.   Полученные   из   обработки
значения случайных и систематических средних квадратических ошибок нивелирования I
класса   и   допустимые   невязки   в   полигонах   I   класса   не   должны   превышать   значений,
приведенных в таблице 1. Периметры полигонов приведены в таблице 2.

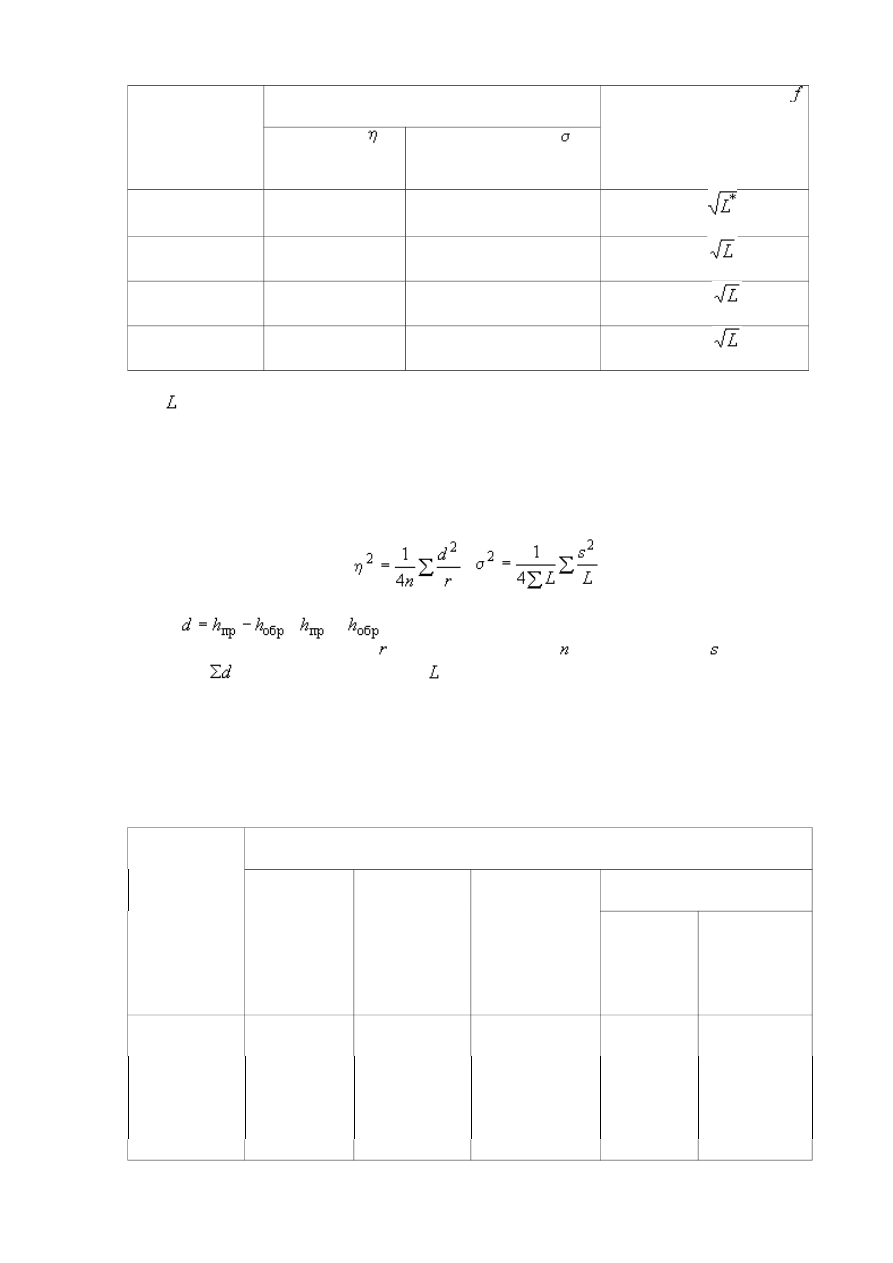

ТАБЛИЦА 1

Класс

Средняя квадратическая ошибка

Допустимые невязки в

нивелирования

полигонах и по линиям

, мм

случайная  ,

мм/км

систематическая  ,

мм/км

I

0,8

0,08

3 мм



II

2,0

0,20

5 мм

III

5,0

-

10 мм

IV

10,0**

-

20 мм

________________

*   - периметр полигона или длина линии, км.

** - ошибку вычисляют по невязкам линий или полигонов.

1.8 Средние квадратические ошибки нивелирования вычисляют по формулам:

;

,

где

;

 и

 - превышения по секциям, полученные соответственно в

прямом и обратном ходах, мм;   - длина секции, км;   - число секций;    - накопление
разностей

 на участке (линии), мм;   - длина этого участка (линии), км.

Протяженность участка (линии) должна быть не менее 100 км. Периметры полигонов

нивелирования в зависимости от районов работ и других условий указаны в табл.2.

ТАБЛИЦА 2



Периметры нивелирных полигонов, км







Города

Класс

нивелировани

я

Обжитые

районы

России

Малообжитые

районы

России

Локальные

и площадные

геодинамическ

ие полигоны

застроенна

я

территория

незастроенна

я территория

I

1200

2000

40

-*

-*

II

400

1000

20

50

80

III**

60-150

100-300

-

25

40

IV**

20-60

25-80

-

8

12

* Периметры нивелирных полигонов I класса в городах устанавливают в зависимости

от очертаний городской территории.

** Периметры полигонов III и IV классов зависят от назначения нивелирных работ.

Периметры полигонов I класса, указанные в табл.2, должны рассматриваться не как

предельные значения для отдельного полигона, а как средний периметр группы смежных
полигонов. Если среди смежных полигонов I класса присутствуют полигоны "карлики",
образованные   в   результате   формирования   узла,   полигоны,   созданные   для   изучения
вертикальных деформаций и т.п., то периметры этих полигонов при вычислении среднего
периметра не участвуют.

Периметры полигонов II класса, указанные в табл.2, должны рассматриваться не как

предельные   значения   для   отдельного   полигона,   а   как   средний   периметр   полигонов   II
класса,  заполняющих   полигон   I  класса.   Если   среди  полигонов   II  класса  присутствуют
полигоны   "карлики",   созданные   при   формировании   узла,   для   изучения   вертикальных
деформаций и т.п., то периметры этих полигонов при вычислении среднего периметра не
участвуют.   Для   полигонов   II   класса,   находящихся   вне   полигона   I   класса,   средний
периметр определятся, как и для группы смежных полигонов I класса.

Длины линий в полигонах должны быть по возможности одинаковыми.

1.9 Вновь создаваемые узлы связи линий нивелирования I класса, I и II классов главной

высотной   основы   должны   формироваться   на   территориях,   не   подверженных
значительным   вертикальным   деформациям   земной   поверхности   (более   4   мм/год),   что
должно   обеспечивать   минимальное   влияние   вертикальных   деформаций   на   невязки
превышений в полигонах.

Узлы   связи   (узловые   репера)   существующих   линий   нивелирования   I   и   II   классов,

расположенные   в   зонах   техногенных   вертикальных   деформаций   земной   поверхности,
должны переноситься из зон деформаций и формироваться новые узлы связи.

1.10   Через   каждые   25   лет,   а   в   сейсмоактивных   районах   через   каждые   15   лет,

нивелируются повторно все линии I класса и через 35 и 25 лет соответственно - II класса.
Сейсмоактивные районы устанавливают по картам сейсмического районирования России.

1.11 Нивелирная сеть II класса создается внутри полигонов I класса, как отдельными

линиями,   так   и   в   виде   системы   линий   с   узловыми   пунктами,   образуя   полигоны.
Полученные   из   обработки   значения   случайных   и   систематических   средних
квадратических ошибок нивелирования II класса, допустимые невязки, полигонов и их
периметры не должны превышать значений указанных в табл.1 и 2.

1.12   В   линии   государственного   нивелирования   включают   или   привязывают   к   ней

пункты спутниковой геодезической сети: ФАГС, ВГС и СГС-1.

1.13   В   линии   нивелирования   I   и   II   классов,   которые   примыкают   к   морям   или

проложены вдоль больших рек и озер, обязательно включают основные и рабочие реперы,
нули   уровенных   реек   вековых   и   постоянных   морских,   а   также   основных   речных   и
озерных уровенных постов. Если посты расположены на расстоянии 1 км и более от линий
