П р и м е ч а н и е: Цена деления барабана зависит от расстояния, нивелир нуждается в заводской юстировке.

Нивелир   устанавливают   так,   чтобы   визирная   линия   приходилась  примерно   на

середину шкалы. Шкалу прикрепляют на стене здания или к рейке. Определяют величину
смещения   визирного   луча   в   делениях   отсчетного   барабана,   соответствующую
четырехмиллиметровому интервалу шкалы. В прямом ходе наводят только ввинчиванием, а в
обратном   ходе—вывинчиванием.   Строго   следят   во   время   отсчетов   за   тем,   чтобы
изображения   концов   пузырька   уровня   были   точно  совмещены.   На   каждом   расстоянии
делают по восемь приемов. Перед началом и концом наблюдений измеряют температуру
воздуха.  Через каждые два приема смещают шкалу на одно-два деления или  измеряют
высоту нивелира. По результатам исследований составляют сводную таблицу (табл. 15).

Полные лабораторные и полевые исследования  выполняют только  при получении

новых приборов. Исполнитель  же определяет  цену  целения   барабана   на   расстоянии   до
рейки, равном 50 м

ПРИЛОЖЕНИЕ  11

ИССЛЕДОВАНИЕ  ПРАВИЛЬНОСТИ  ХОДА

ФОКУСИРУЮЩЕЙ ЛИНЗЫ  НИВЕЛИРА

Эти исследования выполняют только у нивелиров, предназначенных для передачи

высот через водные препятствия, когда неравенство расстояний между нивелиром передней
и задней рейками может достигать нескольких сотен метров.

Для исследований выбирают ровную открытую площадку 6060 м с твердым грунтом,

на краю которой в точке С забивают кол (рис. 30), а в точке А на расстоянии 50 м от точки
С  устанавливают  нивелир.   Из   точки  С  при   помощи   троса   описывают   окружность.
Одновременно, используя дальномер нивелира и инварную рейку, измеряют расстояния А1,
А2, … А7, соответственно равные 10, 20, ..., 70 м. В точках А, 1, 2, ..., 7 забивают костыли
или  колья  с  гвоздями.  Исследования желательно выполнять в облачную или пасмурную
погоду, при слабом ветре и спокойных или слегка колеблющихся изображениях. За два-три
часа до начала исследований нивелир  должен быть вынесен из помещения, определен и
исправлен угол i, который должен быть близким к нулю.

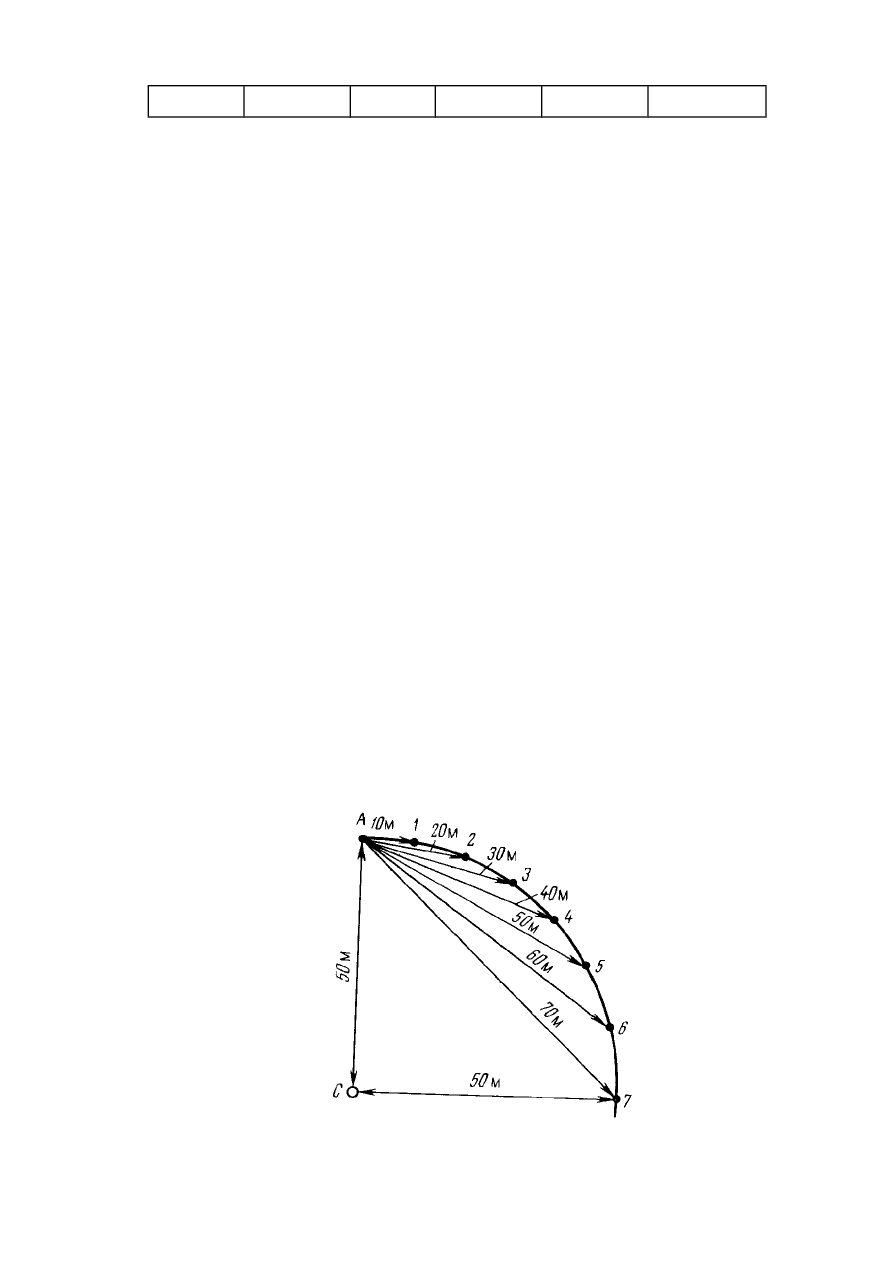

Рис. 30. Схема размещения нивелира и рейки

76

Нивелир устанавливают в точке  С,  приводят  в  рабочее  положение  последовательно

устанавливают рейку    в    точках     А,    7,    2, ...,    7   и  отсчитывают    по    основной    и

дополнительной  шкалам (I  прием). Затем  переходя с рейкой  в обратном  правлении по

точкам   7,   6, ...,    А делают отсчеты по основной шкале  (II прием). При наблюдениях в

точке С фокусировку трубы не меняют.

Устанавливают   нивелир   в   точке  А,  приводят   его   в   рабочее   положение,

последовательно устанавливают  рейку в точках  1, 2, ..., 7, отсчитывают по основной и

дополнительной  шкалам.     Эти     действия     составляют  один   прием.   Всего   делают   три

приема,   между   которыми   изменяют  высоту   нивелира.   Во   втором   приеме   наблюдения

начинаются с точки 7, в третьем—с точки  1.

Переходят     на     точку     С     и     повторяют     все     измерения,     причем   вначале

отсчитывают   только   по   дополнительной   шкале   (II  прием),   а   затем   по     основной   и

дополнительной шкалам  (III прием).

Примеры записи наблюдений и вычислений приведены в табл. 16, 17.

ТАБЛИЦА 16

Номер

точки

I  прием

II прием

III  прием

Среднее

(в

делениях

рейки)

и

 (в

делениях
рейки)

и,

мм

Шкала

Шкала

Шкала

основная дополни-

тельная

основная дополни-

тельная

основная дополни-

тельная

А

1
2
3
4
5
6
7

29,662
28,134

28,294

28,928

27,927
26,377
26,212
27,066

88,914

87,383

87,545

88,178
87,178
85,626
85,463

86,316

32,011

30,479

30,650

31,275

30,277
28,729
28,570

29,426

91,260

89,726
89,893
90,525

89,526

87,979
87,818

88,676

31,140

29,610
29,770
30,393
29,403

27,851

27,680

28,544

90,397

88,862
89,023
89,649
88,649

87,101

86,933
87,795

60,564
59,032

59,196

59,825
58,827
57,277
57,113

57,970

-

+ 1,532
+ 1,368
+ 0,739
+ 1,737
+ 3,287

+ 3,451

 + 2,594

-

+ 76,60
+ 68,40

+ 36,95
+ 86,85

+ 164,35

+ 172,55

+ 129,70

П р и м е ч а н и е: Нивелир установлен в точке С.

Вычисляют среднее из шести отсчетов по рейке, сделанных при установке нивелира  в

точках   С и А.   Находят  превышения между точками А1,  А2, ...,  А7 (в  делениях рейки и
мм),  а также среднее, значение горизонта нивелира h

cp

 (сумма средних отсчетов по рейке,

когда прибор стоял в точке А с соответствующими значениями и)





ср

u

m

h

ср

7







и отклонения от него  отдельных значений:

ТАБЛИЦА 17

Номе

р

точки

I  прием

II  прием

III  прием

Среднее

т (в де-

лениях

рейки)

Среднее

т,  мм

h= и+m

1

,

мм



= h

i

- h

ср

,

мм

основн

ая

дополни-

тельная

основная дополни-

тельная

основная дополни-

тельная

1
2
3
4
5
6
7

27,997
28,181
28,819
27,837
26,299
26,151
27,022

87,248
87,431
88,071

87,087
85,549

85,401

86,271

29,158
29,335
29,973

28,989

27,454
27,302
28,171

88,407

88,586
89,226
88,238
86,701
86,555
87,418

28,720

28,900
29,543
28,548
27,015
26,856
27,719

87,975

88,152
88,793
87,797
86,261
86,108
86,969

58,251

58,431
59,071
58,083
56,546
56,396
57,262

2912,55

2921,55
2953,55
2904,15
2827,30
2819,80
2863,10

2989,15

2889,95
2990,50
2991,00
2991,65
2992,35
2992,80

-1,91
-1,11

-0,56
-0,06

+ 0,59

+ 1,29
+ 1,74

h

ср

,=

2991,06

П р и м е ч а н и е: Нивелир установлен в точке А.



1

=т

1

+и

1

-h

ср

;

77



2

=т

2

+и

2

-h

ср

;

…………….



7

=т

7

+и

7

-h

ср

По этим данным составляют уравнения ошибок:

-ks

1

-q+

1

=v

1

;

-ks

2

-q+

2

=v

2

;

…………….

-ks

7

-q+

7

=v

7

;

и нормальные уравнения вида















0

2

s

s

q

s

k

;













0

7q

s

k

,

из  которых находят неизвестные  k и  q,  а затем v.

Коэффициент  k  показывает   влияние   угла  i  и   движений   фокусирующей   линзы   на

измеряемое превышение. Величина  k  в уравнениях увеличена в 1000 раз,  s

1?

  s

2

...,s

7

  —

расстояния от точки А до точек 1, 2, ..., 7.

Составляют нормальные уравнения

14000 k+280 q-168,65=0

280 k+ 7 q -0,02 = 0,

из решения которых находят  неизвестные

k= +0,06;

q= -2,41.

Используя полученные  данные,  определяют  величины v:

v

1

= - 1,91-0,60 + 2,41 - -0,10;

v

2

=-l,ll-l,20 + 2,41 = +0,10;

v

3

= -0,56- 1,80 + 2,41 = +0,05;

v

4

= - 0,06 - 2,40 + 2,4 1 - - 0,05;

v

5

 = +0,59 - 3,00 + 2,4 1 = 0,00;

v

6

= + 1,29-3,60 + 2,41 - +0,10;

v

7

= + 1,74-4,20 + 2,41 = -0,05.

Величины

V

 характеризуют правильность хода фокусирующей линзы. У нивелиров Н-05,

предназначенных для передачи высот через водные препятствия,

V

 не должны превышать

0,5 мм.

78

ПРИЛОЖЕНИЕ   12

ОПРЕДЕЛЕНИЕ  КОЭФФИЦИЕНТА  ДАЛЬНОМЕРА

И АСИММЕТРИИ НИТЕЙ

Коэффициент дальномера и асимметрию нитей определяют перед выездом в поле

(табл. 18). Для определения коэффициента выбирают ровную площадку с уклоном менее
0,5°, удобную для измерения  расстояний мерной лентой или металлической рулеткой с
относительной   погрешностью   не   более   1:1500.   Забивают   два   костыля   или   кола   на
расстоянии 50 м друг от друга.

Над первым костылем с ошибкой 1 см устанавливают нивелир, а на втором — рейку.

Делают   отсчеты   по   дальномерным   штрихам   и   средней   нити   по   основной   и
дополнительной шкалам рейки. Затем наклоняют зрительную трубу в разные стороны так,
чтобы   изображение   пузырька   уровня   сместилось   на   4   —   5   делений   и   отсчитывают   по
основной и дополнительной шкалам рейки. Изменяют высоту  нивелира и повторяют все
измерения.

При исследованиях нивелиров с компенсатором после первых отсчетов по основной и

дополнительной шкалам изменяют высоту нивелира (пять раз).

При исследовании  нивелиров Н-3 и Н-10 отсчитывают  только  по черной  стороне

рейки без изменения высоты нивелира (табл. 19).

Коэффициент дальномера вычисляют по формуле, если зрительная  труба нивелира

имеет постоянную дальномера С:

К=(Д-С)/(н-в)

ср

,

где С — постоянная дальномера, взятая из описания нивелира; Д длина базиса, мм; (н —

в)

ср

 — среднее из разности отсчетов по нижнему и верхнему дальномерным штрихам, мм.

При С,  равном нулю,  формула принимает вид

К=Д/(н-в)

ср

.

Коэффициент К не должен отличаться от 100% более чем на 1%. Одновременно

находят асимметрию нитей (в %) по формуле:

100

)

(

]

)

(

)

[(

2

ср

ср

ср

в

н

с

н

b

c

a











 где  с,   в,  н — отсчеты   по  соответствующим  штрихам  сетки  нитей.
Асимметрия не должна быть более 0,5%.
