ПРИЛОЖЕНИЕ 2

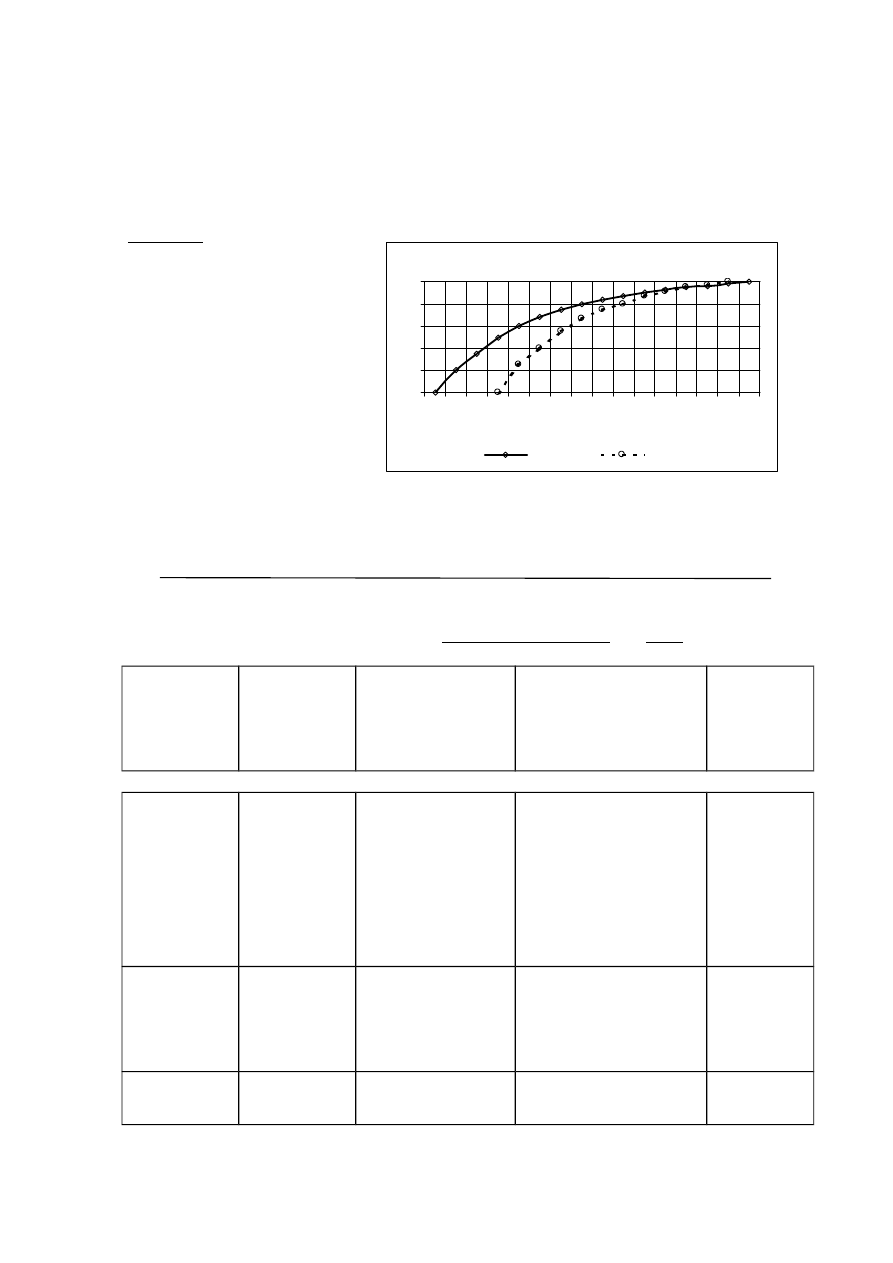

ЗАВИСИМОСТЬ ПОКАЗАТЕЛЯ ПРОТАИВАНИЯ ОТ ВРЕМЕНИ

ШУРФОВАНИЯ

Пример: Глубина
протаивания грунта 15
августа 1990 года для
репера, находящегося в
северной зоне области
многолетней мерзлоты,
была 1.45 м. Полная
глубина протаивания
грунта будет равна
Н = 1.45/0.90 = 1.61 м.

ПРИЛОЖЕНИЕ 3

СПИСОК ОБСЛЕДОВАННЫХ И ВОССТАНОВЛЕННЫХ

НИВЕЛИРНЫХ РЕПЕРОВ

название района работ с перечислением номенклатур трапеций (масштаба

1:200 000)

Полевые работы выполнены                                 в 20       г.

                                                                         (наименование организации)

Тип репера,
номер марки,
класс, год зак-
ладки.
 Тр. м-ба
1:100 000

Координаты

репера,

B, L

(град., мин.,

сек.)

Описание

местоположения

репера

Сведения о состоянии

репера и работы,

выполненные по его

восстановлению

Исправленно

е описание

местоположе

ния репера

Линия II

 кл. от грунт. Реп. 217 до грунт. Реп. 1121

Грунт. реп.
217. II кл., 1948
г,
Р-35-31

49 24 59
43 24 51

с. Щеброво, в 253 м к
юго-зап. от него, у
пересечения дорог
Ильино-Лог и
Щеброво-Клин, в 7 м
к югу от первой
дороги

Реп. в хорошем состоянии.
Пригоден для GPS
наблюдений Марка и верх
трубы очищены от
ржавчины и покрыты
битумным лаком.
Возобновлена окопка,
установлен опознава-
тельный столб

с. Щеброво, в
117 м к юго-
зап. от него, у
пересечения
дорог Ильино-
Лог и
Щеброво-
Клин, в 7 м к
югу от первой
дороги

Стен. реп. 34,
II кл., 1962 г.,
Р-35-31

49 19 44
43 03 19

с. Клин, зд. школы,
сев. сторона в 5.3 м
вост. пристройки

Реп. в хорошем состоянии.
Очищен от ржавчины и
покрыт битумным лаком

с. Клин, зд.
Детского
сада, сев.
сторона в 8.6
м от сев-зап.
угла здания

Стен. реп. 79,
II кл., 1962 г.,
Р-35-31

с. Озерное, в цоколе
зд. магазина, в 3.2 м
правее входной двери

Реп. утрачен, так как
снесено здание магазина

0

0,2

0,4

0,6

0,8

1

1.

V

10

.V

20

.V

1.

V

I

10

.V

I

20

.V

I

1.

V

II

10

.V

II

20

.V

II

1.

V

II

I

10

.V

II

I

20

.V

II

I

1.

IX

10

.I

X

20

.I

X

1.

X

Южная зона

Северная зона

n

h

60

Примечание. Порядок внесения в список реперов по отдельным линиям
нивелирования соответствует их месту в каталоге высот нивелирных реперов.

Список обследованных и восстановленных реперов по линии

нивелирования II

 класса «Батеево – Бескид»

Тип, номер

нивелирног

о репера,

год

закладки

Краткое описание

местоположения

пункта, сохранность

репера, тип и

сохранность

сооружения, в котором

он заложен

Инженерно-геологические и

геолого-

геоморфологические

особенности участка

местности, на котором

заложен нивелирный репер

Степень

устой-

чивости

репера

Примечание

Стен. реп.
234, 1930 г.

Стен. реп. заложен в зд.
вокзала станц. Батеево,
зд. двухэтажное, фунд.
из тесаных блоков,
находится на расст. 20
м от ж.-д. Полотна, в
зд. вблизи оконных
проемов имеются
трещины шириной до
1,5 см, реп. пов-
реждений не имеет

Зд. расположено на
выровненной, горизон-
тальной поверхности
водораздела, на расст. 300 м
от зд. находится пруд. Грунт
до глубины 0,75 м песок,
далее тяжелая глина,
глубина грунт. вод 2.5 м, за
последние 25 лет не
отмечено изменений уровня
грунтовых вод

II, а, б

Грунт. реп.
2451,
Тип 124,
1940 г.

с. Воловец, в 100 м к
юго-вост. от ж.-д.
будки 1653 км. Реп. и
его внешнее
оформление
сохранились хорошо

Реп. находится на верх.
части склона высокой
террасы р. Вега, грунт
суглинок с галькой. Склон
покрыт дерном, карста и
других явлений вблизи реп.
не наблюдается, глубина
грунтовых вод 10-15 м,
водосборной площадью
место установки реп. не
является

I

Глубина грунт.
вод определена
промером в
колодце на
расст. 250 м от
реп.

Ск.
реп. 764,
1954 г.

Ст. Бескид, сев. портал
тоннеля, в 100 м от
полотна ж.-д. выход
ск., реп. сохранился
хороошо

Выходы ск. Пород в
водоразделной зоне сводно-
глыбового поднятия Картат,
уклоны до 15

0

, на расст. 300

м в ущелье р. Бескидка,
глубина ущелья 50 м

I

61

ПРИЛОЖЕНИЕ 4

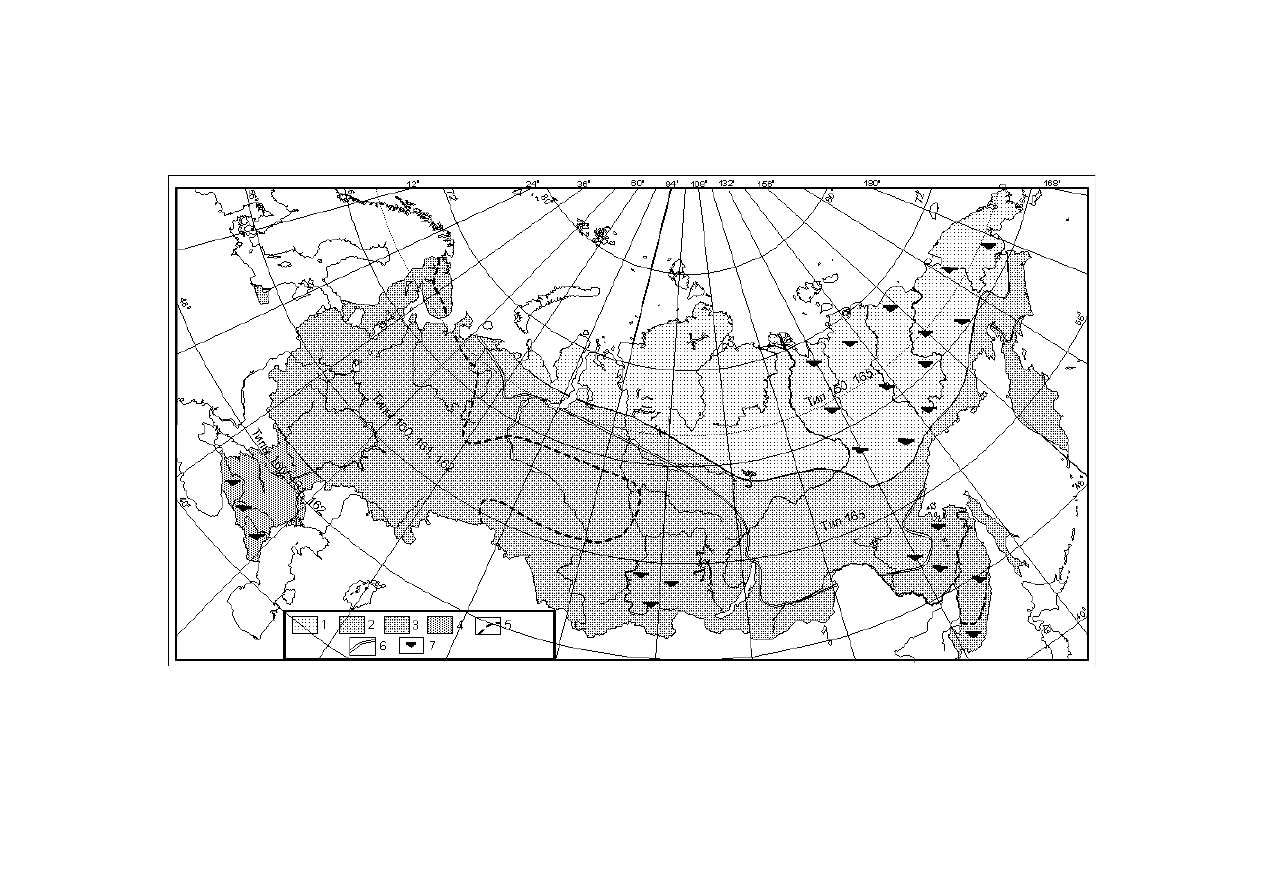

СХЕМА ПРИМЕНЕНИЯ ТИПОВ РЕПЕРОВ

1 – северная зона области многолетней мерзлоты; 2 – южная зона области многолетней мерзлоты; 3 – северная зона области
сезонного промерзания грунта; 4 – южная зона области сезонного промерзания грунта; 5 – граница раздела области сезонного
промерзания грунта; 6 – южная граница области применения типов знаков для многолетней мерзлоты; 7 – области возможного
применения скальных знаков

62

ПРИЛОЖЕНИЕ 5

ЗАЩИТА РЕПЕРОВ ОТ КОРРОЗИИ И ВЫПУЧИВАНИЯ

Для защиты труб и бетона от коррозии их покрывают битумом, эпоксидной смолой,

хлорвиниловой липкой лентой и другими средствами.

Эффективность   битумного   покрытия   возможна   лишь   при   условии   тщательного

удаления с поверхности трубы ржавчины, жировых пятен, в результате механической или
химической очистки. Механическая очистка осуществляется с помощью пескоструйного
аппарата, стальных щеток, скребков и т. п. Химическая очистка состоит в погружении
труб в раствор серной (15—20%), соляной (10—12%) или фосфорной (10—15%) кислоты
с   последующей   промывкой   водой   и   нейтрализацией   5%   раствором   кальцинированной
воды.

Перед нанесением битума труба грунтуется раствором одной части битума в трех

частях бензина. Битум (желательно марки III) растворяют в бензине до текучего состояния
и наносят на поверхность трубы. После нанесения первого слоя (толщиной 1— 1,5 мм) и
его   затвердения   наносят   второй   слой   и   сразу   же   трубу   обертывают   крафт-бумагой.   В
грунте с повышенной минерализацией грунтовых вод количество слоев доводят до трех.

В качестве дополнительной меры бетонные элементы центра покрывают битумом. В

этом случае обязательно нанести на центр два слоя грунтовки, которая сможет обеспечить
проникновение битума в поры бетона.

В   условиях   агрессивных   грунтов   желательно   вместо   железобетонных   пилонов

использовать асбоцементные трубы, заполненные бетоном.

Перед обмоткой (по спирали) металлической трубы снизу вверх (от якоря до марки)

липкой   хлорвиниловой   лентой   желательно   предварительно   нанести   на   очищенную
поверхность трубы один слой грунтовки.

В качестве антикоррозионного и одновременно противопучинистого средства может

быть использовано эпоксидное покрытие К-ПП («компаунд против пучения»), состоящий
из следующих компонентов:

ЭД-5 (эпоксидная смола) — 100 весовых частей;
ТГМ-3 (полиэфиркриалат) — 25 весовых частей;
ПЭПА (полиэтиленполиамин) — 15 весовых частей.
Для  приготовления   рабочей   смеси   в   рассчитанное   количество   эпоксидной   смолы

прибавляют   в   указанной   выше   пропорции   пластификатор   ТГМ-3.   Смесь   тщательно
перемешивают.   Отвердитель   ПЭПА   добавляют   в   смесь   (также   в   указанной   выше
пропорции)   лишь   непосредственно   перед   нанесением   ее   на   поверхность   стенок   трубы
(бетона), так как спустя 1—1,5 ч после добавления отвердителя смесь твердеет, поэтому
следует составлять ее в небольших количествах.

Перемешанную   смесь   из   трех   компонентов   наносят   кистью   на   тщательно

очищенную   поверхность   пилона   (трубы)   и   выдерживают   на   воздухе   2—4   ч   при
температуре не ниже +15°С. Затем наносят второй слой, который до полного отвердения
выдерживают на воздухе около суток.

В результате на стенке пилона (трубы) образуется твердая прочная пленка толщиной

до 0,4 мм, стойкая против морозов до — 50°С и слабосмерзающаяся с грунтом.

Расход компаунда К-ПП на 1 м

2

 составляет: для бетона — 200 г, для металла — 100 г.

В жидком виде компаунды токсичны, особенно отвердитель ПЭПА, в связи с чем

работы   с   ним   следует   проводить   или   на   открытом   воздухе,   или   в   изолированном
помещении с вытяжной вентиляцией. Работающие с компаундами должны быть снабжены
резиновыми перчатками.

Применение   компаунда   может   понижать   действие   выпучивающих   усилий   в  3—4

раза.
