ГКИНП (ГНТА)-03-010-02 Инструкция по нивелированию I, II, III и IV классов - часть 14

контроль промежуточных операций.

Нивелиры с цифровым отсчетом должны соответствовать требованиям технических

условий   на   изготовление   и  поставку   приборов,   утвержденным   в  установленном   порядке.
Например, для высокоточных работ могут применяться нивелиры Di Ni 12, для других работ
- Di Ni 10, Di Ni 22 (фирмы «Карл Цейс»), SDL (фирмы «Sokkia»).

Общие требования к приборам, предназначенным для нивелирования  I,  II,  III  и  IV

классов должны соответствовать нормам, указанным в табл. 4.

ТАБЛИЦА

 4

Наименование

характеристики

Единицы

измерений

Нормы по классам

I

II

III

IV

Увеличение зрительной трубы, не менее

крат

40

24

20 -22

Цена деления цилиндрического уровня,
не более

//

/ 2 мм

10

12

30

Коэффициент нитяного дальномера

100 + 1

Диапазон работы компенсатора, не менее

угл. мин

+ 8

+ 15

СКП установки линии визирования,
не более

угл. сек

0,2

0,5

Систематическая погрешность работы
компенсатора на 1

/

 наклона от прибора

не более

угл. сек

0,05

0,10

0,3

Изменение угла i при изменении температуры
на 1

0

 С, не более

угл. сек

0,5

0,8

Цена деления шкалы оптического микрометра
для реек с ценой деления :
-

5 мм

-

10 мм

мм

0,05

0.1

Инструментальная СКП измерения превышений
на 1 км двойного хода,
не более

мм

0,5

1,5

3

6

21.2 Нивелирные рейки
Для нивелирных работ применяют нивелирные рейки, выпускаемые по ГОСТ 10528, а

так   же   равноценные   им   по   назначению   и   точности   отечественные   и   импортные   рейки,
разрешенные к эксплуатации.

Для   нивелирования  I  и  II  классов   предназначаются   штриховые   инварные   рейки

длиной 3м и подвесные рейки длиной 1,2 м. Натяжение инварных полос 20  +  1 кг. Нуль
подвесной   рейки   должен   быть   совмещен   с   центром   отверстия   для   штифта,   на   котором
подвешивают   рейку.   Для   нивелирования  III  и  IV  классов   применяют   двухсторонние
шашечные   рейки   с   сантиметровыми   делениями.   На   одной   стороне   (например,   черной)
начало шкалы должно совпадать с плоскостью пятки рейки, а на другой (например, красной)
с плоскостью пятки совмещают отсчет более 4000 (например, 4680). В комплект нивелиров с
компенсатором допускается включать односторонние нивелирные рейки, в этом случае при
работе   на   станции   при   нивелировании  III  и  IV  классов   измерения   проводятся   при   двух
горизонтах   нивелира.   Возможность   использования   телескопических   реек   на
дюралюминиевой   основе   должна   оговариваться   в   техническом   проекте   на   производство
работ и обосновываться метрологически.

Обозначение   типа   нивелирной   рейки   включает   буквы   РН,   погрешность

нивелирования и длину рейки, например, рейка нивелирная для работы с погрешностью 3 мм
на 1 км хода, длиной 3000 мм, складная – РН- 3-3000 С.

Общие требования к нивелирным рейкам, предназначенным для нивелирования I, II,

52

III и IV классов должны соответствовать нормам, указанным в табл. 5.

ТАБЛИЦА

 5

Наименование

характеристик

Единицы

измерений

Нормы по классам

I

II

III

IV

Цена деления шкалы

мм

5 (10)

10

Отклонение   метровых   интервалов   от
номинального значения, не более

мм

0,1

0,2

0.5

1,0

Случайные   погрешности   дециметровых
интервалов, не более;
то же для работ в горный районах

мм

0,10
0.05

0,4
0,1

0,6

Цена   деления   установочного   уровня,   не
более

угл. мин

на 2мм

10-12

20

.

Стрелка прогиба, не более

мм

5

6

10

Неперпендикулярность  плоскости   пятки   к
оси рейки, не более

мм/ на длину

рейки

0,1

0,2

.

.

Натяжение инварной полосы

кг

20  1

Для цифровых нивелиров поставляются односторонние штрих-кодовые рейки длиной

от 1 до 4 м (для некоторых цифровых приборов поставляются рейки, на второй стороне
которых наносится шкала с сантиметровыми делениями для визуальных измерений).

21.3 Вспомогательное оборудование для нивелирных работ
При производстве нивелирных работ наряду с нивелирами и рейками используются

вспомогательные приборы и оборудование, перечень которых приводится ниже:

-

полевой электронный журнал (регистратор информации) для регистрации отсчетов
по рейкам и обработки результатов измерений на станции и по нивелирному ходу;
регистратор   информации   должен   обеспечивать   возможность   применения
технологии нивелирования в соответствии с требованиями настоящей инструкции;

-

штатив нивелира  по ГОСТ 11158 для установки прибора в рабочее положение;

-

рейкодержатели (или подпорки) для надежного удержания рейки в вертикальном
положении по уровню;

-

термометр-   пращ   для   измерения   температуры   воздуха   в   процессе   измерений   (в
нивелировании  I  -II  классов   –   на   каждой   нечетной   станции   по   ходу,   в
нивелировании III и IV классов- в начале и конце работы);

-

нивелирные костыли со сферической головкой для установки на них рейки (рис 25);

-

нивелирные башмаки, используемые наряду с костылями, в нивелировании III и IV
классов;

-

стальной трос или рулетка длиной 50 (100) м для измерения расстояний от нивелира
до рейки;

-

топографический   зонт   для   защиты   прибора   от   солнечной   радиации   и
одностороннего нагрева, а так же от атмосферных осадков.

53

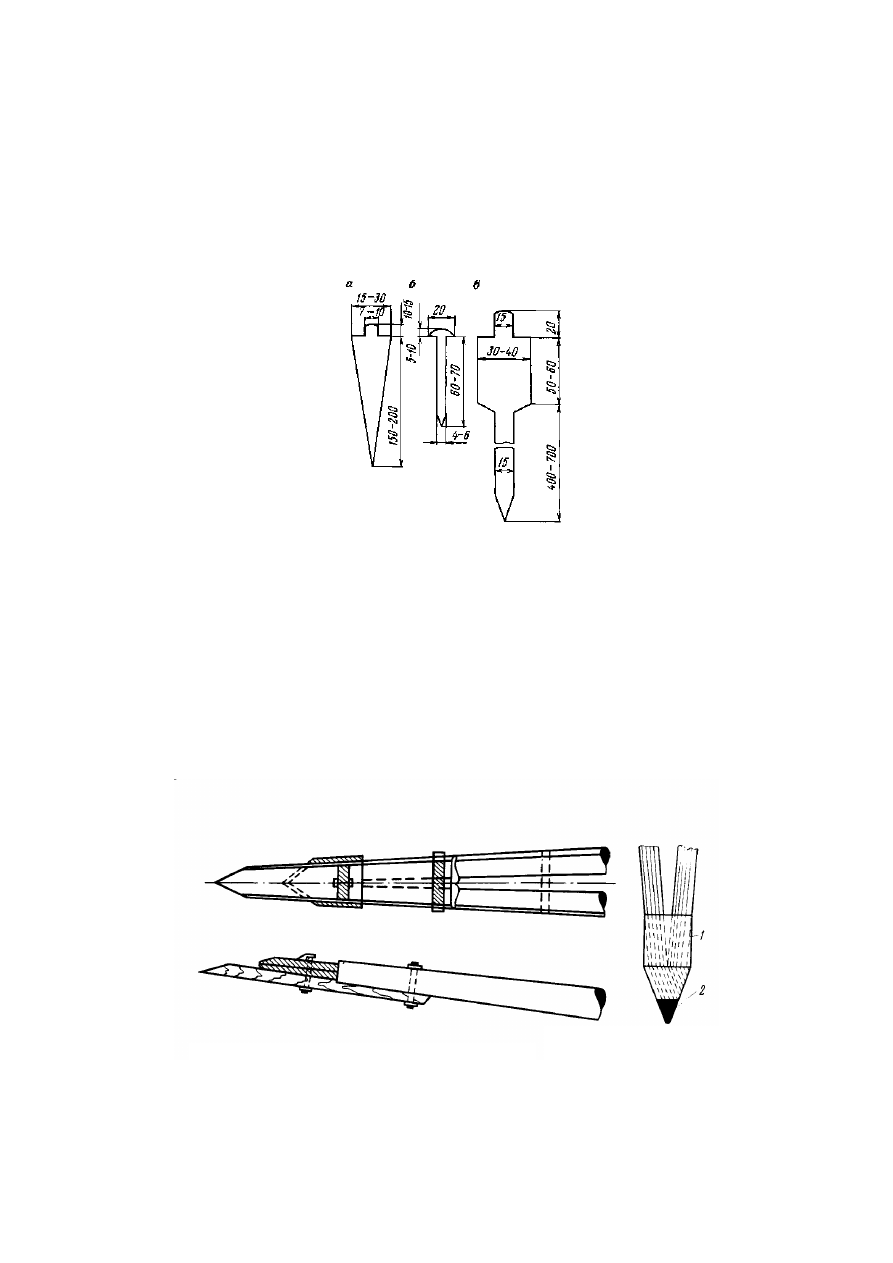

Рис. 25 Типы костылей, применяемых при работе на разных грунтах

При нивелировании  I  -II  класса в районах севера (по мерзлому грунту) применяют

специальные штативы с длиной ножек 160 – 180 см, обеспечивающие устойчивое положение
нивелира   во   время   наблюдений   на   станциях.   Для   нивелирования   по   мерзлому   грунту   к

54

Рис. 26. Текстолитовый (деревянный) удлинитель

Рис. 27. Пластмассовый

(роговой) наконечник:

1 – металлическая оправа;

2 – вставка из пластмассы

ножкам штатива болтами прикрепляют текстолитовые (деревянные) удлинители длиной 25 –
30 (рис. 26) или на металлические концы ножек надевают пластмассовые наконечники (рис.
27). Для нивелирования по снегу к ножкам штатива крепят деревянные удлинители длиной
30-40 см, концы которых делают утолщенными и тупыми.

21.4 Метрологическое обеспечение нивелирных работ
21.4.1   Обеспечение   единства   измерений   при   производстве   нивелирных   работ

осуществляется в соответствии с законом РФ от 27.04.93 № 487-1 «Об обеспечении единства
измерений»   (Ведомость   Съезда   народных   депутатов   РФ   и   Верховного   Совета   РФ,   1993,
№ 23, ст. 811).

Локальные поверочные схемы для средств измерений превышений – в соответствии с

РД 68-8.17.

К   нивелирным   работам   допускаются   приборы,   прошедшие   испытания   для   целей

утверждения типа и на которые выданы свидетельства о поверке установленной формы. По
заявкам потребителей или изготовителей, а также по требованию Заказчика нивелиры могут
быть   сертифицированы   на   соответствие   требованиям   настоящей   инструкции   в   Системе
сертификации геодезической, топографической и картографической продукции, положение о
которой   утверждено   приказом   Роскартографии   13   августа   2000   г.   №   99   пр.   и
зарегистрировано   в   Минюсте   РФ   14   сентября   2000   г.   за   номером   2382.   В   процессе
эксплуатации нивелиры подвергаются периодической поверке в соответствии с методикой с
МИ   07   через   межповерочный   интервал,   согласованный   с   Госстандартом   России.   При
производстве нивелирных работ должна проводиться технологическая поверка нивелиров в
соответствии   с   ГКИНП   (ГНТА)   17-195-99;   периодичность   операций   технологической
поверки   –   в   соответствии   с   требованиями   настоящей   инструкции   (21.4.2).   Первичную   и
периодическую   поверку   должен   выполнять   поверитель,   технологическую   –   исполнитель
нивелирных работ. Определения видов поверочных работ приведены в приложении 36.

При   получении   нивелира   с   завода   и   после   капитального   ремонта   рекомендуется

проводить полные лабораторные исследования прибора, включающие:

-

исследование  работы  механизма,  наклоняющего  плоскопараллельную  пластину  и
определение цены деления микрометра (приложение 10);

-

определение   диапазона   и   погрешности   работы   компенсатора   (у   нивелиров   с
компенсаторами) (приложение 17);

-

проверку правильности хода фокусирующей линзы



(приложение 11);

-

определение коэффициента дальномера и асимметрии нитей (приложение 12);

-

проверку цены оборота элевационного винта (у нивелиров с уровнем) (приложение
16);

-

проверку качества тепловой защиты кожуха прибора - у высокоточных нивелиров
(приложение 13);

-

определение угла i нивелира (приложение 9);

-

определение   погрешности   совмещения   концов   пузырька   контактного   уровня
(приложение 15);

-

поверку   неперпендикулярности   оси   рейки   к   плоскости   пятки   к   оси   рейки
(приложение 18);

-

проложение контрольного хода общей длиной не менее 3 км (приложение 14).

Методика исследований нивелиров изложена в приложениях к данной инструкции.

Эти   исследования   должен   проводить   исполнитель   нивелирных   работ,   за   которым

закреплен прибор.

21.4.2   Для   отдельных   операций   технологической   поверки   устанавливаются

следующие значения периодичности:

-

для установочного уровня нивелира – ежедневно перед началом наблюдений;

-

для   угла  i  нивелира   –   в   начале   работы   каждый   день   в   течении   недели,   в
дальнейшем,   убедившись   в   постоянстве   юстировки   –   не   реже   одного   раза   в
пятнадцать дней;
