площади  светлых  мест,  но  с  важными  деталями  изображения.  Такой  же  принцип  применяется  при
измерении максимальных плотностей.

9.8. Техническая ретушь

9.8.1. Техническую ретушь проводят с целью устранения на негативах механических дефектов и

усиления плотности фона.

На  негативах  штриховых  оригиналов  ретушерной  краской  закрывают  прозрачные  царапины,

точки,  пятна.  Если  фон  негатива  имеет  недостаточную  плотность,  то  его  закрашивают  краской  при
помощи кисти или аэрографа. При наличии большой площади фона его заклеивают черной бумагой,
а  образующиеся  зазоры  между  контуром  рисунка  и  черной  бумагой  закрашивают  краской  при
помощи  кисточки.  Фон  между  рамками  внешнего  оформления  закрашивают  краской  рейсфедером
при помощи линейки.

9.8.2.  Для  технической  ретуши  полутонового  негатива  на  его  эмульсионную  сторону  ватным

тампоном,  обернутым  мягкой  тканью,  наносят  тонкий  слой  матолейна,  на  который  при  ретуши
хорошо  ложится  графит  карандаша.  После  высыхания  матолейна  приступают  к  устранению
имеющихся на негативе дефектов изображения. Темные пятна, точки, полосы удаляют при помощи
скребка  или  ланцета,  а  прозрачные - ретушируют  остро  заточенным  карандашом.  Фон  между
рамками трапеций ретушируют при помощи рейсфедера с линейкой. Закраску полей производят так
же, как и штрихового негатива.

10. ИЗГОТОВЛЕНИЕ ФОТОКОПИЙ КОНТАКТНЫМ КОПИРОВАНИЕМ НА

ГАЛОГЕНОСЕРЕБРЯНЫХ СВЕТОЧУВСТВИТЕЛЬНЫХ МАТЕРИАЛАХ

10.1.  Изготовление  черно-белых  фотоотпечатков  с  аэронегативов,  штриховых  и  полутоновых

негативов оригиналов

10.1.1.  Схема  технологического  процесса  аналогична  технологической  схеме  изготовления

фотоотпечатков  с  аэронегативов  проекционным  копированием  (см.  п. 6.1) с  включением  вместо
операции увеличения аэронегативов операции контактного копирования.

10.1.2. Подготовку копировальной аппаратуры к работе проводят в соответствии с инструкциями

по ее эксплуатации.

Периодически, 1 - 2 раза  в  месяц  проверяют  юстировку  приборов.  Для  этого  на  штриховую

репродукционную фотопластинку копируют с оптимальной выдержкой специальный тест-объект (см.
прилож. 10). После  химико-фотографической  обработки  фотопластинки  (см.  п. 10.3.4) на  ней
определяют  разрешающую  способность  и  измеряют  длины  соответствующих  линий.  Значения  их
должны  быть  равны  значениям,  полученным  при  первичном  юстировании  прибора,  данные  при
котором принимают за эталонные.

Аэронегативы  выборочно  проверяют  на  соответствие  их  требованиям  по  п. 5.3, а  негативы

оригиналов - требованиям по п. 9.2.

Фотобумагу подбирают так же, как и при проекционном копировании (см. п. 6.3.1).
10.1.3.  Фотоотпечатки  с  аэронегативов  изготавливают  на  копировальном  приборе  МКП-1,

электроннокопировальных приборах ЭКП-80 или Элкоп Б.

Фотоотпечатки  с  негативов  штриховых  и  полутоновых  оригиналов  изготавливают  на  контактно-

копировальном  станке  2РКС-70.  Перед  производственным  копированием  делают  пробные
фотоотпечатки, при этом химико-фотографическую обработку фотобумаги проводят в соответствии с
требованиями п. 6.4.1. Из пробных фотоотпечатков выбирают соответствующий требованиям п. 6.5, и
с соответствующей ему выдержкой проводят рабочее копирование.

10.1.4.  Фотоотпечатки  с  аэронегативов  и  негативов  оригиналов  должны  удовлетворять

требованиям, приведенным в п. 6.5.

Фотоотпечатки  аэронегативов  комплектуют  по  шифрам,  номерам,  маршрутам  и  вкладывают  в

специальный  пакет,  на  котором  должны  быть  указаны:  номер  задания,  шифр,  наименование
трапеции, масштаб залета, перечень номеров или маршрутов, подписи исполнителей и бригадира.

10.2. Изготовление цветных фотоотпечатков с аэронегативов

10.2.1. Схема технологического процесса такая же, как при изготовлении черно-белых контактных

фотоотпечатков  с  включением  дополнительно  операции  корректирования  спектрального  состава

света  копировального  прибора  для  получения  на  фотоотпечатке  правильной  или  требуемой
цветопередачи.

10.2.2.  Изготовление  цветных  отпечатков  производится  с  использованием  цветного

копировального прибора КПЦ-2 и фотобумаг Ф-2, ЦБ-1, СБ-2.

10.2.3.  Химико-фотографическая  обработка  цветных  фотобумаг  и  контроль  качества

фотоотпечатков такие же, как при получении копий проекционным способом (см. пп. 6.4.2 и 6.5).

10.3. Изготовление с аэронегативов черно-белых диапозитивов

10.3.1.  Схема  технологического  процесса  аналогична  схеме  изготовления  фотоотпечатков

проекционным  копированием  (см.  п. 6.1) с  включением  вместо  операции  увеличения  операции
копирования.

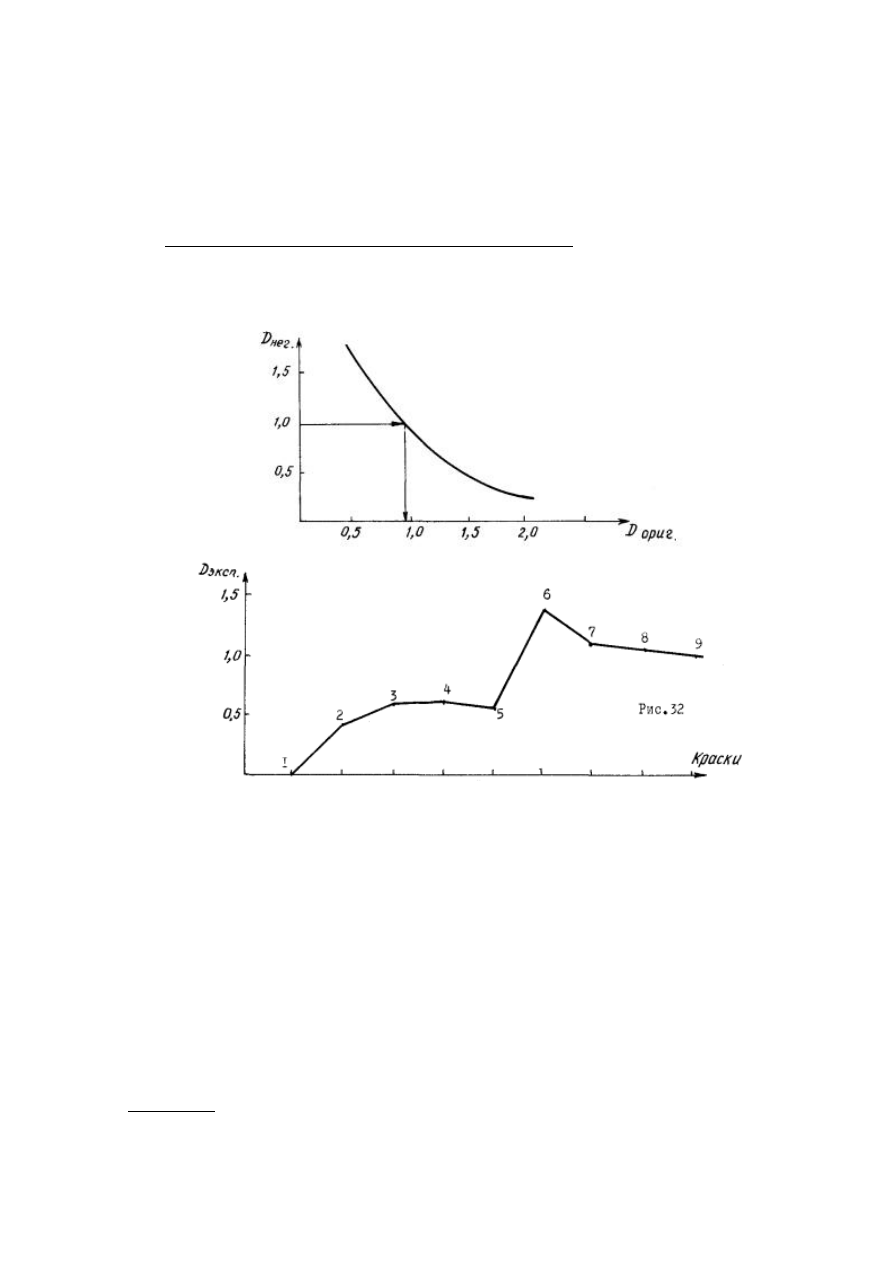

1 - тушь черная матовая; 2 - ультрамарин, 3 - зеленая хромовая; 4 - зеленая изумрудная; 5 - желтая

хромовая; 6 - сиена жженая; 7 - киноварь красная; 8 - венецианская красная; 9 - кармин

10.3.2. Перед печатью аэрофильмы 2 - 3 дня акклиматизируют в помещении для копирования. При

этом до печати диапозитивов тугая намотка аэрофильма ослабляется. Аэрофильмы, хранившиеся или
перевозившиеся  при  низких  температурах,  распаковывают  не  менее  чем  через 5 ч,  чтобы  они
приняли  температуру  рабочего  помещения.  Помещение  должно  быть  сухое  с кондиционированным
воздухом, температурой 18 - 20 °С и относительной влажностью 50 - 60 %. В помещении не должна
проводиться химико-фотографическая обработка фотоматериалов.

Фототехнические  пленки  и  фотопластинки  для  изготовления  диапозитивов  выбирают  по

значениям  их  коэффициента  контрастности.  В  зависимости  от  контраста  аэронегатива  применяют
фотопластинки  репродукционные  полутоновые  нормальные  и  контрастные  и  фотопластинки
диапозитивные  контрастные,  а  также  фототехнические  пленки  ФТ-10П,  ФТ-20П  и  ФТ-30П  на
полиэтилентерефталатной основе 100 ± 8 мкм.

При  изготовлении  диапозитивов  на  фототехнических  пленках  следует  руководствоваться  РТМ

ГУГК 005-77.

Примечание:  фотопластинки  репродукционные  не  выпускаются  размером 18

×18  см,  поэтому

следует применять пластинки 18

×24 см, которые подлежат обрезке.

Фотопластинки перед печатью должны проверяться на плоскостность с использованием ростомера

или специального индикаторного устройства. Отступления от плоскостности не должны быть более
50 мкм. Не отвечающие данному требованию фотопластинки отбраковывают.

10.3.3.  Диапозитивы  должны  изготавливаться  с  неразрезанных  аэрофильмов,  с  использованием

контактно-копировального  прибора  КПУ-1  или  электронно-копировальных  приборов  ЭКП-80,
ЭЛКОП и ЭЛКОП Б.

Оптимальную выдержку при копировании или необходимую интенсивность светового потока (при

использовании КПУ-1) устанавливают путем получения шкального пробного диапозитива. Химико-
фотографическую  обработку  экспонированного  фотоматериала  осуществляют  в  соответствии  с  п.
10.3.4. На пробном диапозитиве определяют поле, по качеству изображения отвечающее требованиям
п. 10.3.5 и с соответствующей ему выдержкой проводят рабочее копирование.

10.3.4.  Химико-фотографическую  обработку  фотопластинок  проводят  с  использованием

проявочного  прибора  ПЦО-2  или  устройств  «корзиночного  типа».  Для  обработки  применяют
проявитель № 1 (рецепт № 1) и фиксаж (рецепт № 4).

Режим обработки фотопластинок приведен в табл. 32.

Таблица 32

Режим обработки при использовании приборов

ПЦО-2

«Корзиночного» типа

Операции

Время, мин

Температура,

°С

Время, мин.

Температура,

°с

Проявление

5

20 ± 0,5

5

20 ± 0,5

Промывка

2,5

18 - 20

0,5

18 - 20

1-е фиксирование

10

20 ± 2

10

20 ± 2

2-е фиксирование

5

20 ± 2

5

20 ± 2

1-я промывка

10

18 - 20

10

18 - 20

2-я промывка

10

18 - 20

10

18 - 20

3-я промывка
(в проточной воде)

30

х)



18 - 20

30

18 - 20

Сушка

До

полного

высыхания

18 - 20

До

полного

высыхания

18 - 20

х)

 промывка проводится в отдельных кюветах или баках.

В конце промывки диапозитивы опускают на 3 - 5 с в 0,1 %-ый раствор поверхностного активного

вещества ОП-7 или ОП-10, а затем, для удаления капель воды, на 3 - 5 с в мыльную воду (на 8 л воды
0,5 г мыльного порошка).

Диапозитивы высушивают в горизонтальном положении при температуре воздуха 30 ± 5 °С.
10.3.5. Контроль качества диапозитивов проводят на соответствие их следующим требованиям:
- изображение при увеличении в 6 - 8 раз должно быть резким по полю;
-  должны  быть  воспроизведены  все  мелкие  детали  изображения,  имеющиеся  на  негативе,  в  том

числе в тенях и светах;

- градационные характеристики должны иметь следующие значения:
максимальная оптическая плотность D

макс.

 = 1,2 - 1,4;

минимальная плотность                      D

мин.

 = 0,3 - 0,6;

оптическая плотность D

0



≤ 0,1;

интегральная плотность D

инт.

 = 0,9 ± 0,2;

коэффициент контрастности γ = 1,4 ± 0,2;
-  разница  в  расстояниях  между  координатными  метками  на  всех  диапозитивах  маршрута  не

должна быть более 0,04 мм;

- диапозитивы не должны иметь механических и фотографических дефектов (царапин, желтизны,

засветок, точек «пик-пик», пятен, полос, перекоса изображения, среза координатных меток и т.п.).

Оптические  плотности  контролируют  при  помощи  денситометра,  расстояния  между

координатными  метками - с  помощью  стереокомпаратора,  прецизионного  стереометра  или
монокомпаратора.  Резкость  изображения,  наличие  механических  и  фотографических  дефектов
проверяют визуально с использованием луп и просветных столов.

Диапозитивы  группируют  по  шифру  и  году  залета  с  одновременной  комплектацией  по

маршрутам, затем комплектуют по трапециям и вкладывают в коробки. На верхнюю крышку коробки
наклеивают этикетку, содержащую следующие данные: номенклатуру трапеции, шифр и год залета,
номера  и  количество  диапозитивов  по  маршрутам,  общее  количество  диапозитивов  в  коробке,
данные о заказчике, фамилию и роспись проверяющего. Диапозитивы должны храниться в коробках,
поставленных на ребро, при температуре воздуха 18 - 20 °С и относительной влажности 60 ± 10 %.

11. ИЗГОТОВЛЕНИЕ КОПИЙ НА БЕССЕРЕБРЯНЫХ И МАЛОСЕРЕБРЯНЫХ

СВЕТОЧУВСТВИТЕЛЬНЫХ МАТЕРИАЛАХ

11.1. Изготовление штриховых копий контактным копированием на бессеребряных материалах

Копии  изготавливают  способами  вымывного  рельефа  и  крашения  основы.  Последний  способ

называют еще способом окрашивания в массе слоя целлулоида (технологическая инструкция ИК-2) и
способом  крашения  подложки  (Руководство  по  подготовке  карт  к  изданию  методом  гравирования,
ГКИНП 05-13-80).

11.1.1. Схема технологическая процесса
11.1.1.1. Подготовительные работы
11.1.1.2. Контактное копирование
11.1.1.3. Проявление
11.1.1.4. Окрашивание
11.1.1.5. Промывание
11.1.1.6. Сушка
11.1.1.7. Контроль качества копий
11.1.2. Подготовительные работы
11.1.2.1.  Подготовительные  работы  при  использовании  пленок  промышленного  производства

Фотоконт-прозрачная  и  Диаконт  сводятся  к  их  нарезанию  при  неактиничном  освещении  на  листы
заданного  формата  и  укладке  их  в  светонепроницаемые  конверты,  с  которыми  в  дальнейшем
работают при естественном освещении. При этом выбирают один из вариантов оптимального раскроя
пленки  с  тем,  чтобы  не  превысить  норму  расходования  светочувствительных  материалов.
Параллельно  проводят  визитировку  пленки,  т.е.  выявляют  наличие  на  ее  поверхности  дефектов
(пробельных  мест,  полос,  неравномерностей  полива,  пятен,  кратеров,  посторонних  включений,
царапин и т.д.), которые вырезают и отбраковывают.

11.1.2.2.  Подготовительные  работы  по  изготовлению  светочувствительного  материала  в

лабораторных  условиях  включают:  составление  растворов,  нарезку  пластика  на  листы  заданного
размера, обезжиривание поверхности пластика, нанесение на пластик слоя коллодия или цапонового
лака  (для  способа  крашения  основы),  нанесение  на  пластик  светочувствительного  слоя  и  его
высушивание.

В качестве малодеформирующейся основы (систематическая деформация должна быть 0,02 - 0,03

%) применяют импортные пластики хостафан, лумиррор, мелинекс, диамат и др.

11.1.2.3. Растворы составляют по следующим рецептам.
Рецепт № 27
Светочувствительный раствор для получения копий способом вымывного рельефа
Желатина (техническая), г..................................... 40
Аммоний двухромовокислый, г............................. 15
Вода, л...................................................................... До 1
Способ приготовления
Желатину  замачивают  в 700 мл  холодной  воды  в  течение 1 ч; 300 мл  воды  используют  для

растворения двухромовокислого аммония. Посуду с набухшей желатиной ставят на водяную баню и
после ее растворения при температуре 70 °С эмульсию охлаждают до 20 - 25 °С. Затем, перемешивая,
добавляют в нее раствор двухромовокислого аммония и раствор фильтруют.

Рецепт № 28
Светочувствительный раствор для получения копии способом крашения основы
Раствор камеди сибирской лиственницы, мл...... 800
Аммоний двухромовокислый, г............................. 50
Калий марганцовокислый, г.................................. 0,2
Вода, мл.................................................................... 150
