3.8. Контрольно-измерительная аппаратура. Электролизная установка КВУ-19

3.8.1.  Для  объективного  количественного  контроля  правильности  проведения  технологических

фотопроцессов,  оценки  качества  промежуточной  и  основной  продукции  фотолабораторного  цеха,
входного  контроля  материалов  должна  применяться  контрольно-измерительная  аппаратура,
обеспечивающая проведение линейных, фотометрических измерений и химического анализа.

3 . 8 . 2 .   К о н т р о л ь н а я   л и н е й к а   К Л

КЛ  с  ценой  деления 0,2 мм  предназначена  для  измерений  длин  линий  размером  до 1000 мм  с

точностью ± 0,1 мм. Линейка имеет две лупы для отсчетов и встроенный термометр, по показаниям
которого  определяется  поправка  в  отсчеты.  Применяется  для  измерения  внутренних  рамок  и
диагоналей трапеций.

3 . 8 . 3 .   К о м п а р а т о р ы   н а с т о л ь н ы е   И З А - 2   и   А б б е

Компараторы  предназначены  для  высокоточных  измерений  с  ошибкой ± 1,5 мкм  длин  линий  до

200  мм  и  используются  для  проверки  точности  размеров  изображения  на  диапозитивах,
изготовленных с аэронегативов и микрофишах издательских оригиналов карт.

3 . 8 . 4 .   Р о с т о м е р   И С - 3

ИС-3  предназначен  для  измерения  роста  (толщины)  плоских  стереотипов  и  рекомендуется  к

применению  для  контроля  плоскостности  фотопластинок  при  изготовлении  с  аэронегативов
диапозитивов.

Прибор позволяет измерять рост в пределах от 0 до 25,5 мм с точностью ± 0,01 мм. Габаритные

размеры прибора 800

×790×360 мм; масса 2,8 кг.

3.8.5. Приспособление для контроля плоскостности диапозитивных пластинок, как нестандартное

оборудование,  должно  состоять  из  контрольной  металлической  плиты  с  прикрепленнным  к  ней
кронштейном, несущим индикатор с точностью измерений ± 0,01 мм.

Размер плиты 40

×40 см, отступления верхней поверхности ее от плоскости не должны превышать

± 0,01 мм. Индикатор укрепляется так, чтобы его шток был отвесным, и конец касался бы плиты, а
шкала  была  обращена  к  наблюдателю.  Для  освещения  шкалы  к  передней  стороне  плиты  должен
крепиться держатель с электрической лампочкой в красном светофильтре.

3.8.6.  Увеличительные  трубки  и  лупы,  в  оптическую  ось  которых  введена  прозрачная  шкала  с

ценой деления 0,05 или 0,1 мм применяются для контроля резкости фотографического изображения,
точности совмещения расчлененных диапозитивов (негативов) и проверки ширины линий.

Рекомендуется применять лупу с увеличением 10

Х

 и ценой деления измерительной шкалы 0,1 мм

(лупа  Польди)  и  ручной  микроскоп  МПБ-2  от  пресса  Бринеля  с  увеличением 24

Х

  и  ценой  деления

измерительной шкалы 0,05 мм.

3 . 8 . 7 .   С е н с и т о м е т р и ч е с к а я   у с т а н о в к а   Ф С Р - 4 1

ФСР-41 состоит из сенситометра ФСР-4 с приспособлением ПС-24 и пультом питания ЭПС-23.
ФСР-4 предназначен для получения сенситограмм на фотоматериалах с прозрачной основой при

их общесенситометрических испытаниях с целью определения их фотографических свойств.

Модулятором освещенности в ФСР-4 является 21-ступенчатый клин с константой 0,15 ± 0,005.
Светочувствительный  материал  освещается  точечной  лампой  СЦ65  на 12В, 100 Вт.  Для

приближения цветовой температуры лампы к солнечному свету или свету дуговых фонарей (5500 °К)
в  световой  поток  вводится  светофильтр  из  стекол  СС-1  и  СЗС-15.  Затвор  с  падающей  шторкой
обеспечивает выдержку 0,05 С с точностью 0,004 с. Выдержка может увеличиваться на 0,05 с путем
повторных  открываний  затвора  или  отсчитывания  по  секундомеру  при  открытом  затворе.
Экспонирование  сенситограмм  производится  в  специальной  кассете.  Пульт  питания  ЭПС-123
обеспечивает постоянство напряжения тока на лампе.

ПС-24 предназначено для сенситометрического испытания фотобумаг.
Габаритные  размеры  сенситометра  ФСР-4 650

×250×455  мм,  пульта  питания - 600×580×260  мм.

Масса сенситометра 23 кг, пульта питания - 35 кг.

3 . 8 . 8 .   О п т и ч е с к и й   к л и н   О К Ц

ОКЦ  (рис. 26) предназначен  для  определения  реальных  значений  светочувствительности

аэрофотопленок  с  целью  получения  установочных  данных  для  автомата  регулирования  экспозиции
аэрофотоаппаратов, а также контроля процесса проявления и качества аэрофильмов.

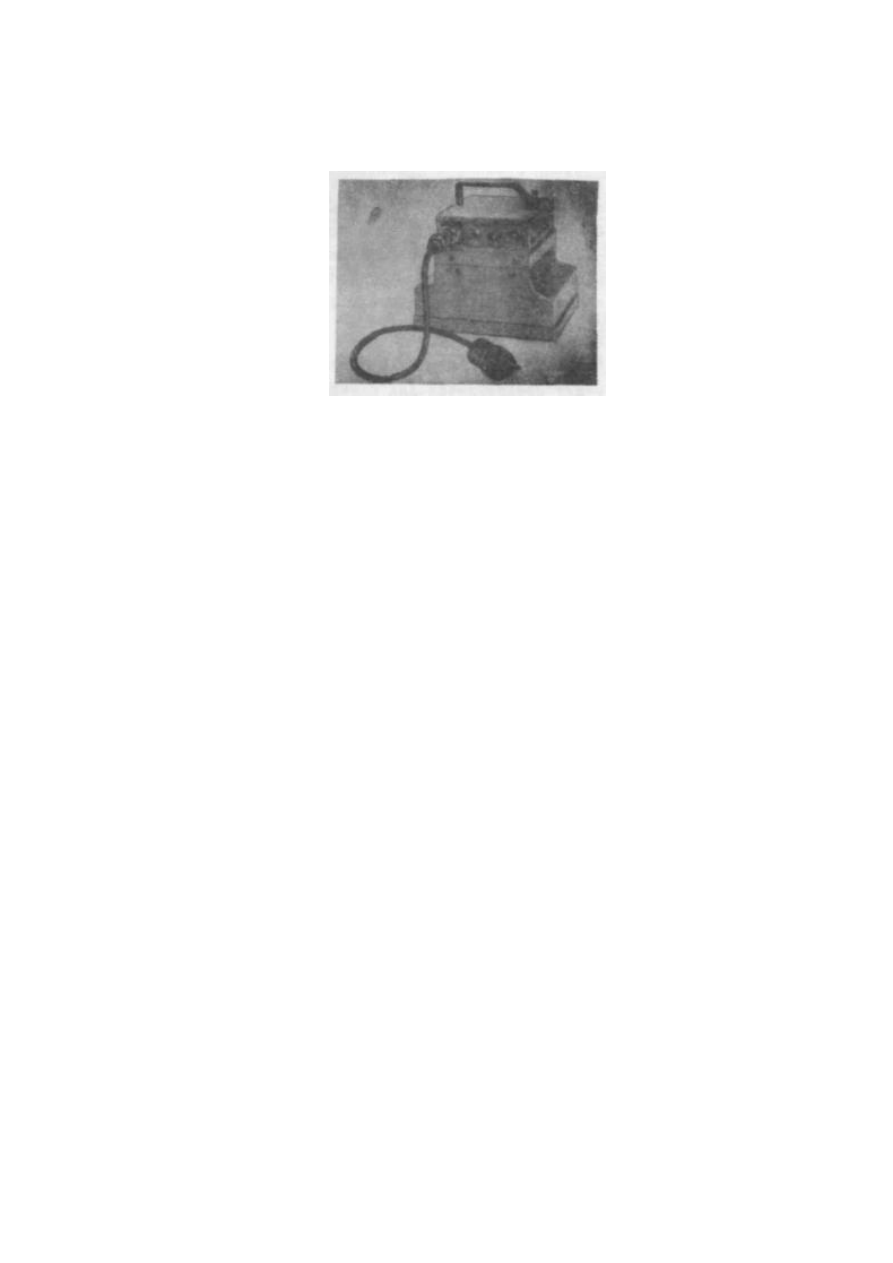

Рис. 26

В ОКЦ применена схема электронной импульсной фотовспышки с автоматическим дозированием

количества  освещения,  обеспечивающем  при  использовании  нейтрально-серых  светофильтров  с
плотностью 2,5 и 3,4 экспозицию за 11-м полем модулятора освещенности, равную 0,11 и 0,015 лкс
соответственно.  Такое  количество  освещения  позволяет  при  последующих  построениях
характеристической кривой использовать стандартный сенситометрический бланк. ОКЦ работает от
сети переменного тока напряжением 220 В, частотой 50 Гц и имеет габаритные размеры 217

×173×205

мм и массу 3 кг.

3 . 8 . 9 .   Д е н с и т о м е т р   Д Ф Э - 1 0

ДФЭ-10  предназначен  для  измерения  в  интервале  от 0 до 3 диффузных  оптических  плотностей

участков  диаметром 3 мм  и  размером 0,5

×2,5  мм  черно-белых  изображений  на  материалах  с

прозрачной  основой.  Конструктивно  прибор  построен  для  измерения  оптических  плотностей  полей
сенситограмм. Точность измерения для интервалов плотностей 0 - 2, 2 - 3 составляет ± 0,04 и ± 0,03
соответственно.

Прибор  работает  от  сети  переменного  тока  напряжением 127 - 220 В,  частотой 50 Гц  через

трансформатор ЭПС-4.

Габаритные размеры 370

×480×360 мм; масса 20 кг.

3 . 8 . 1 0 .   Д е н с и т о м е т р   У Д - 3

УД-3  является  универсальным  фотоэлектрическим  денситометром  цехового  назначения,

позволяющим  измерять  в  интервале  от 0 до 3 с  точностью ± 0,05 оптические  плотности  участков
диаметром 3 мм  черно-белых  изображений  на  материалах  размером 100

×100  см  с  прозрачной  и

непрозрачной  основой.  Прибор  работает  от  сети  переменного  тока  напряжением 220 В:  частота 50
Гц. Потребляемая мощность 60 Вт; масса 50 кг.

3 . 8 . 1 1 .   Д е н с и т о м е т р   С Р - 2 5 М 1

СР-25М1 (рис. 27) предназначен  для  измерения  в  диапазоне  от 0 до 4 с  точностью ± 0,02

диффузных  оптических  плотностей  участков  диаметром 3 мм  черно-белых  и  цветных  изображений
на материалах с прозрачной основой.

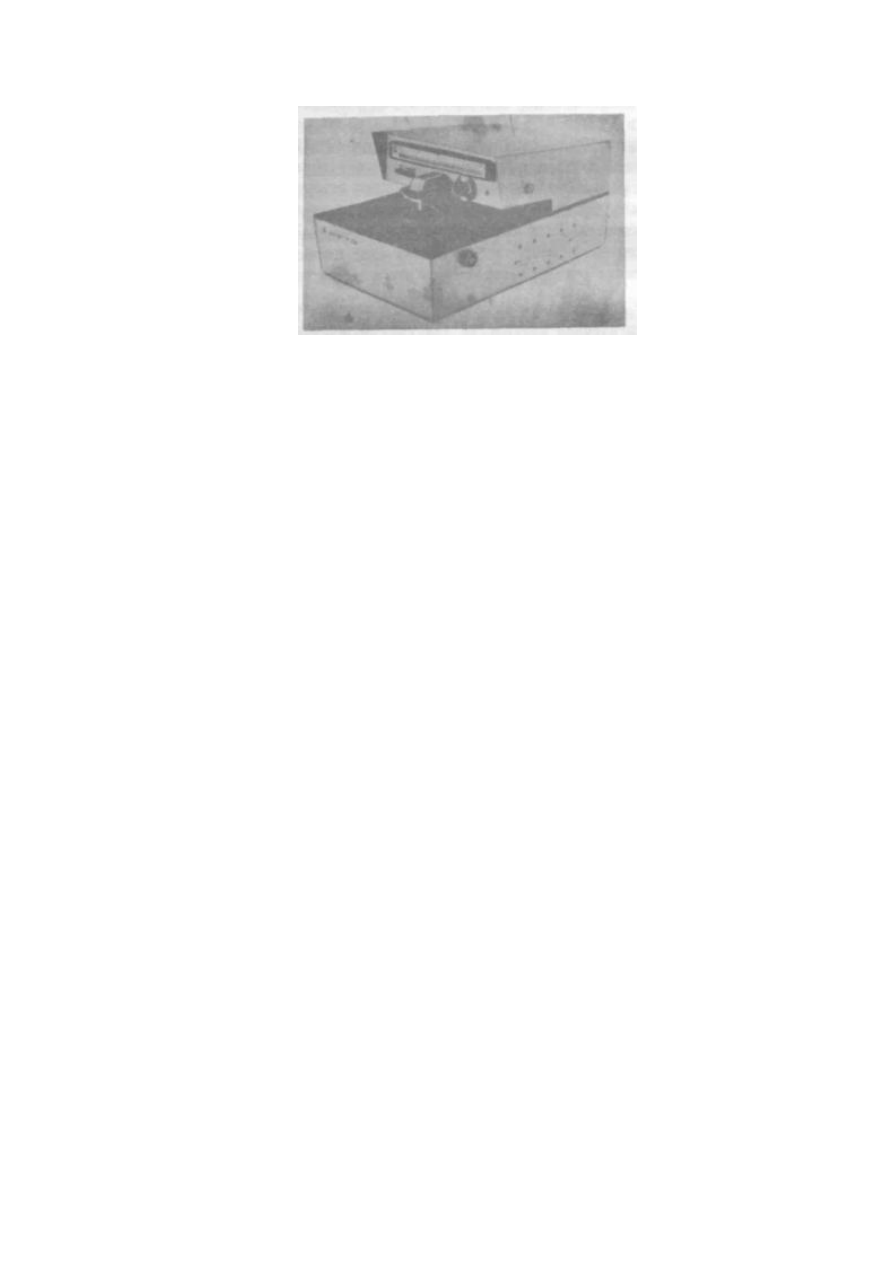

Рис. 27

Источник света - галогенная лампа КГМ 6,3 - 15.
Приемником  светового  излучения  является  ФЭУ-55,  а  измерительным  элементом -

микроамперметр со световой индикацией, шкала которого отградуирована в оптических плотностях.

Питание  прибора  от  сети  переменного  тока  напряжением 220 В  частотой 50 Гц.  Габаритные

размеры 470

×315×235 мм; масса 13 кг.

3 . 8 . 1 2 .   Д е н с и т о м е т р   Д О - 1

ДО-1  предназначен  для  измерения  оптических  плотностей  черно-белых  и  цветных

фотографических  отпечатков  на  фотобумаге  и  полиграфических  оттисков.  Измеряет  плотности
участков диаметром 3 мм в диапазоне 0 + 2,50. Точность измерения для интервалов плотностей 0 -
1,80; 1,80 - 2,50 составляет ± 0,02, ± 0,03 соответственно.

Денситометр состоит из двух частей: оптико-механической и измерительного электронного блока.

В  оптико-механическую  часть  входят  осветитель  и  узел  светофильтров.  Осветитель  через  световод
соединяется с измерительным блоком.

Прибор  работает  от  сети  переменного  тока  напряжением 220 В  частотой 50 Гц.  Габаритные

размеры измерительного блока 375

×300×130 мм, осветителя 140×75×75 мм; масса прибора 10 кг.

3 . 8 . 1 3 .   М и к р о д е н с и т о м е т р   М Д - 1 0 0

МД-100  предназначен  для  измерения  почернений  на  фоторегистрограммах  спектральных  линий

или рентгеновских записей. Ширина измерительной щели меняется от 0,003 мм до 0,47 мм. Диапазон
измерения зависит от величины измерительной щели и составляет 0 + 3,2. Прибор имеет поворотный
столик, позволяющий сканировать объекты размером до 210

×85 мм.

МД-100  может  быть  превращен  в  регистрирующий  микрофотометр  или  устройство  для

полуавтоматических  измерений,  позволяющее  подключать  цифровой  вольтметр,  печатающее
устройство или перфоратор.

Прибор  работает  от  сети  переменного  тока  напряжением 220 В  частотой 50 Гц.  Габаритные

размеры 660

×510×700 мм; масса 40 кг.

3 . 8 . 1 4 .   Д е н с и т о м е т р   и н т е г р а л ь н ы й   Д И

ДИ  (рис. 28) предназначен  для  измерения  интегральных  (общих)  диффузных  оптических

плотностей  отдельных  кадров  черно-белых  аэронегативов  на  рулонных  аэрофильмах  шириной 190
мм.

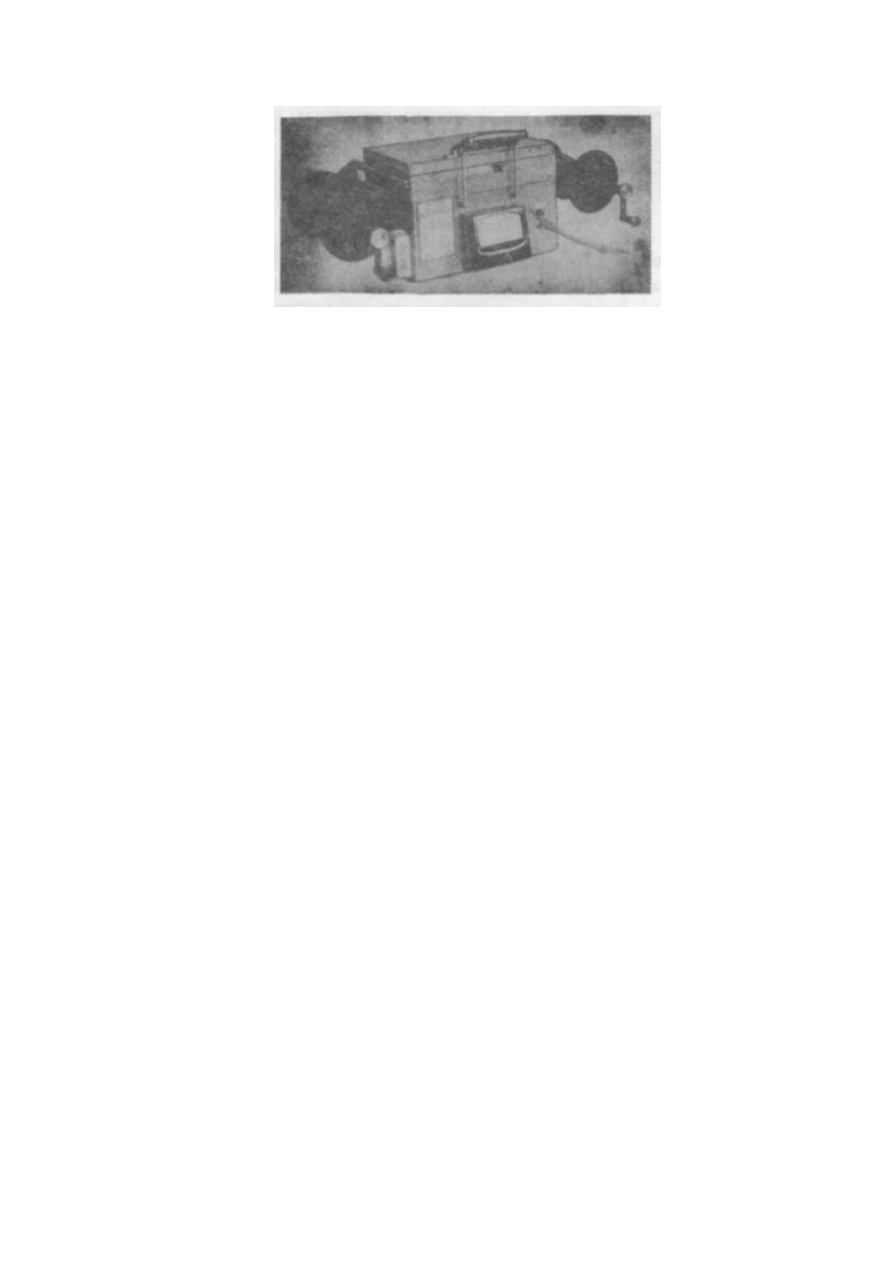

Рис. 28

Принцип  действия  прибора  заключается  в  измерении  с  помощью  микроамперметра  фототока,

возникающего в цепи при освещении платы с селеновыми фотоэлементами светом, прошедшим через
аэронегатив. Перевод полученных данных в оптические плотности производится по градуировочной
таблице.

Размер  измеряемого  поля  составляет 16,5

×15,5  см  без  участка  размером 1,5×2  см.  Диапазон

измеряемых  плотностей 0,5 + 2,0. Точность  измерений  в  диапазоне 0,5 ÷ 1,5 составляет ± 0,04.
Источник  освещения - четыре  лампы  накаливания  по 40 Вт  каждая.  Габаритные  размеры
670

×370×290 мм; масса 12,9 кг.

3 . 8 . 1 5 .   Д е н с и т о м е т р   Р Д И

РДИ  предназначен  для  контроля  качества  фотоизображения  в  процессе  проявления

экспонированных  фототехнических  пленок,  что  позволяет  предотвратить  брак  из-за  изменения
свойств  проявителя  и  сэкономить  фотоматериалы.  Прибор  устанавливается  на  проявочных
установках типа РПУ.

Процесс проявления контролируют по разности оптических плотностей

∆D в интервале 0,5 ÷ 2,5 с

погрешностью ± 5 % изображений  двух  полей  тест-объекта,  соответствующих  наиболее  темному  и
наиболее светлому изображению на оригинале.

Экспонированную  пленку  укладывают  в  кювету  так,  чтобы  поле,  соответствующее  самым

светлым  участкам  оригинала,  находилось  на  пути  измерительного  потока,  а  второе  поле - на  пути
компенсационного потока. Перед проявлением выполняют установку требуемого значения разностей
оптических плотностей по круговому клину. При достижении в ходе проявления заданного значения
∆D подается звуковой сигнал.

Конструктивно  прибор  выполнен  в  виде  передающей,  приемной  головок  и  электронного  блока.

Головки,  укрепленные  на  кронштейне,  устанавливают  на  кювете.  Передающая  головка  может
отклоняться от вертикали на 30°. Электронный блок размещается в шкафу управления РПУ.

Питание - сеть переменного тока напряжением 220 В частотой 50 Гц.
Потребляемая  мощность 100 Вт.  Габаритные  размеры:  электронного  блока 360

×150×170  мм,

передающей головки 260

×245×170 мм, приемной головки 260×210×170 мм. Масса 19 кг.

3 . 8 . 1 6 .   Э к с п о з и м е т р   А Э - 5 8

АЭ-58  предназначен  для  дозирования  количества  освещения  при  экспонировании  на

фоторепродукционных и светокопировальных аппаратах.

АЭ-58  выпускается  в  комплекте  с  электромагнитным  затвором,  надевающимся  на  объектив

фотоаппарата,  блоком  питания,  фотоэлектрическим  преобразователем  и  пультом  управления.  К
прибору  прилагается  оптический  клин  для  установки  нужной  экспозиции  с  целью  получения
требуемой плотности негатива.

Пуск  экспозиметра  в  работу  осуществляют  нажатием  на  пульте  управления  кнопки  включения

электромагнитного  реле;  при  этом  включаются  светильники,  и  открывается  затвор.  Свет,
отразившись от оригинала (или пройдя через него), через объектив попадает на фотоэлемент СВЦ-С,
расположенный  около  матового  стекла.  В  зависимости  от  силы  тока,  возникшего  в  цепи
фотоэлемента,  срабатывает  счетчик  импульсов  типа  СБ-1М  согласно  заданного  числа  циклов  для
данной  экспозиции.  По  достижении  заданного  числа  циклов  автоматически  срабатывает  реле,
закрывается  затвор  и  выключаются  светильники.  Экспозиция  может  быть  прекращена  ранее
