ГКИНП-02-190-85 РУКОВОДСТВО ПО ФОТОГРАФИЧЕСКИМ РАБОТАМ - часть 7

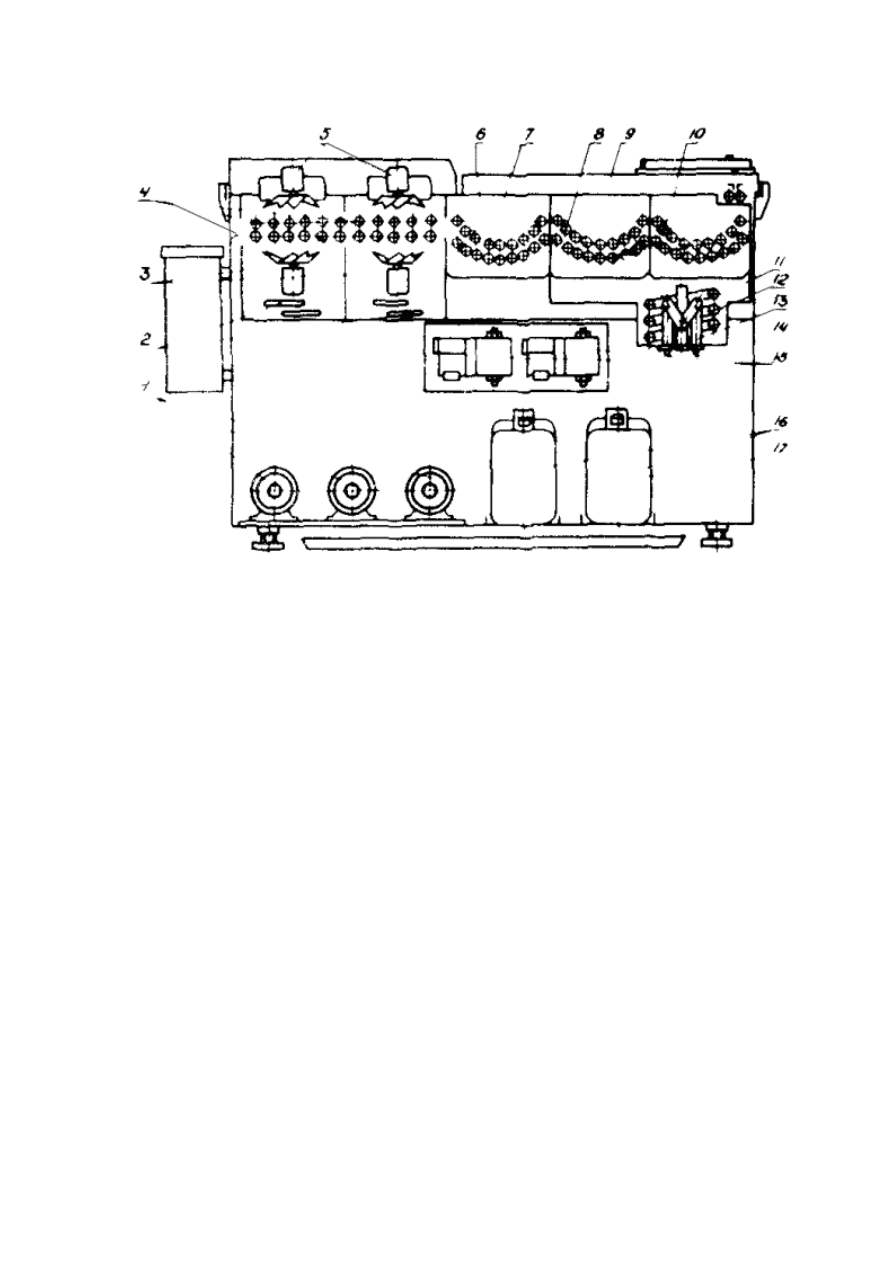

Рис. 21

1 - блок насосов; 2 - электронагреватели; 3 - секции сушки; 4 и 7 - лентопротяжный механизм; 5 -

вентиляторы; 6 - секция промывки; 8 - секция фиксирования; 9 - крышка; 10 - секция проявления; 11 -

секция промывки; 12 - змеевик; 13 - электронагреватель; 14 - корпус; 15 - мембранные насосы; 16, 17

- емкости

3 . 6 . 3 .   У с т а н о в к а   Ф О - 3 5   Б

ФО-35  Б  предназначена  для  химико-фотографической  обработки  рулонных  и  листовых

стабилизирующихся  фотобумаг  шириной 40 - 350 мм,  применяемых  в  фотонаборных  автоматах.
Обработка фотобумаги проводится за 6, 7 с путем нанесения на нее транспортирующими валиками из
двух ванн активирующего и стабилизирующего растворов. Объем в ваннах растворов активатора 0,9 -
1,1 л; стабилизатора - 1,0 - 1,1 л.

Потребляемая мощность 0,012 кВт. Габаритные размеры установки 700

×330×255 мм, масса 25 кг.

3 . 6 . 4 .   У с т а н о в к а   Ф О - 2 5   П

ФО-25  П  (рис. 21) предназначена  для  химико-фотографической  обработки  рулонной  пленки

шириной 4 - 23 см длиной 1 + 5 м и листовой фотопленки размером 24

×30 см. Установка имеет три

ванны  емкостью  до 7 л  для  растворов  проявителя,  фиксажа  и  промывной  воды.  Температура
растворов проявителя и фиксажа регулируется в интервале 20 + 30 °С с точностью ± 0,5 °С и ± 1,0 °С.
Продолжительность  цикла 3,5 - 24 мин.  Скорость  транспортирования  пленки 0,048 - 0,3 м/мин.
Обеспечивается  автоматическое  пополнение  растворов  проявителя  и  фиксажа.  Сушка  производится
потоком  воздуха  с температурой (30 - 60) ± 5 °С. Мощность  установки 5 кВт, габаритные  размеры
1400

×540×1200 мм; масса 264 кг.

3 . 6 . 5 .   П р и б о р   д л я   с у ш к и   и   г л я н ц е в а н и я   о т п е ч а т к о в   А П С О - 5 М

АПСО-5М имеет каркас, сушильный барабан, поверхность которого нагревается расположенными

внутри обогревателями, транспортирующее полотно, и щит управления. Мокрые отпечатки шириной
до 60 см  укладываются  на  полотно  и  при  вращении  нагретого  барабана  прижимаются  к  нему

полотном.  Высушенные  (отглянцованные)  отпечатки  попадают  в  приемный  лоток.  Техническая
производительность при сушке 225 и при глянцевании 105 отп/ч.

Потребляемая мощность 4 кВт; габаритные размеры 1100

×1150×750 мм; масса 145 кг.

3.7. Аппаратура для фотонабора

3.7.1.  Фотонаборная  аппаратура  применяется  для  получения  фотонаборных  гранок  условных

знаков и подписей.

Фотонаборные

гранки

используются

непосредственно

или

для

изготовления

самоприклеивающихся  аппликаций  и  переводных  изображений  при  оформлении  полевых,
составительских оригиналов и подготовке карт к изданию.

3 . 7 . 2 .   Ф о т о н а б о р н а я   у с т а н о в к а   Ф Н - 2   ( А . В .   В о л х о н с к о г о )

ФН-2  предназначена  для  ручного  набора  негативных  целлулоидных  литер  в  верстатку  и

фотографирования их на фотобумагу или фотопленку. ФН-2 представляет собой металлическую раму
с жестко закрепленными на ней двумя параллельными штангами, на которых установлена подвижная
каретка с фотоаппаратом.

В  конце  металлической  рамы  установлен  вертикальный  экран  с  четырьмя  лампами  ЛДЦ  и

продольным вырезом, в гнездо которого вставляется верстатка с набранными литерами.

Для  установки  нужного  кегля  и  фокусирования  изображения  каретка  перемещается  до

определенного индекса на штанге, а объективная часть фотоаппарата устанавливается на индекс его
шкалы. Резкость изображения проверяется по съемному матовому стеклу.

ФН-2 имеет адаптор для крепления, перемещения кассеты, установки матового стекла и пленки с

требуемой шириной щели.

К установке для хранения литер придается реал на тридцать наборных касс, содержащих 95 гнезд

каждая.

Потребляемая мощность установки 0,5 кВт, габаритные размеры 1450

×420×800 мм.

3 . 7 . 3 . Ф о т о н а б о р н ы й   а п п а р а т   2 Н Ф А

2НФА предназначен для автоматического фотонабора текстов на русском и иностранных языках с

выключкой  строк  по  центру  влево  и  вправо  с  межбуквенной  разрядкой  и  представляет  собой
комплекс  следующей  аппаратуры:  наборно-программирующего  аппарата  НПА,  управляющего
устройства УУ, фотонаборного устройства ФНУ и корректурного устройства ФК.

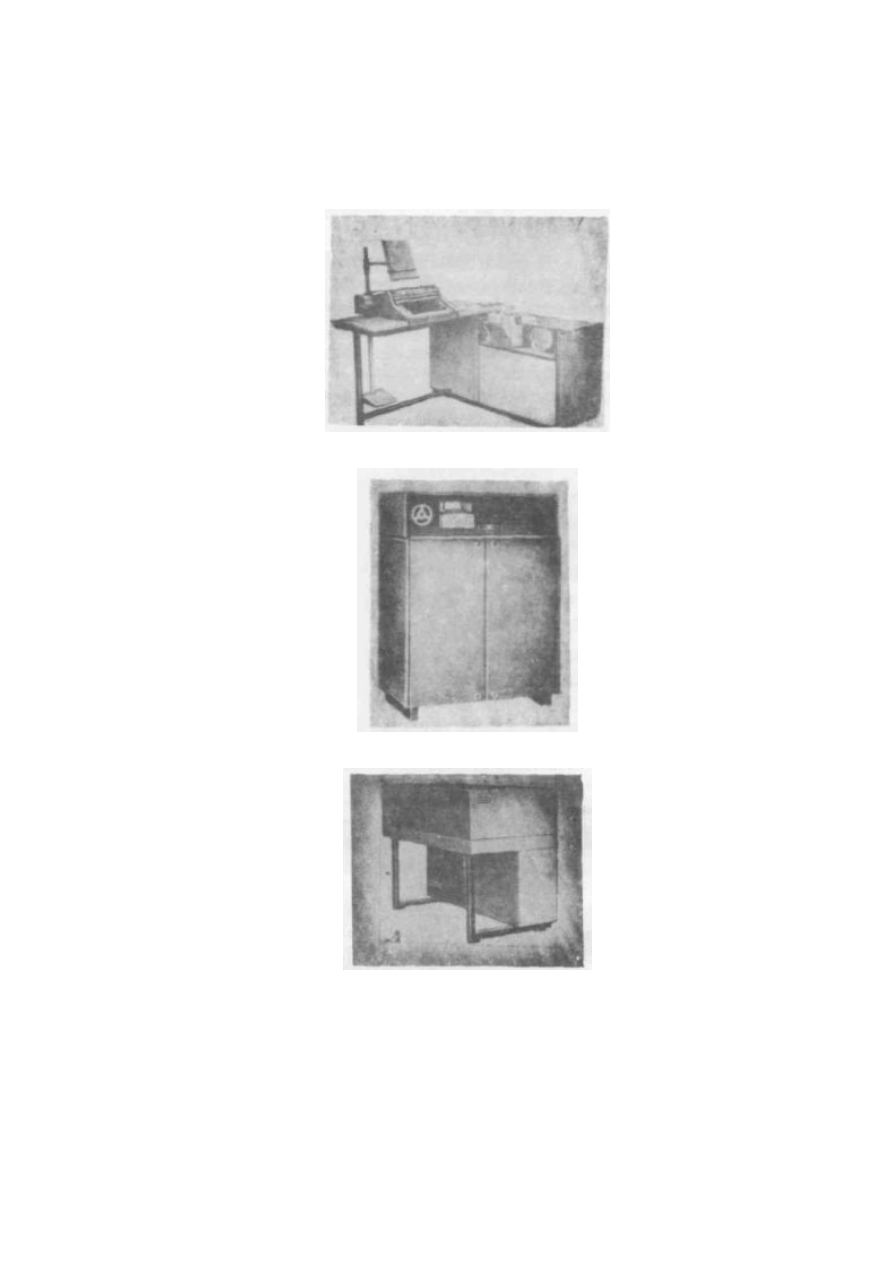

НПА (рис. 23) предназначен  для  изготовления  программ  (перфолент)  управления  фотонаборным

устройством.  Аппарат  состоит  из  наборного  клавиатурного  устройства  в  виде  пишущей  машинки,
пульта управления, гарнитурных колодок и блока перфоратора с намоточными устройствами.

Аппарат  имеет  габаритные  размеры 1320

×1210×870  мм  и  массу 130 кг.  Электропитание -

переменный ток напряжением 220 ± 10 В; частота 50 Гц.

УУ  (рис. 23) предназначено  для  производства,  в  соответствии  с  записанной  на  перфоленте

программой, соответствующих расчетов, определения величин междусловных пробелов для каждой
строки и выработки сигналов управления всеми узлами фотонаборного устройства.

УУ  имеет  габаритные  размеры 1000

×700×1385  мм,  массу 300 кг  и  питается  от  трехфазного

переменного тока напряжением 220/380 В ± 10 - 15 %.

ФНУ (рис. 24) предназначено для экспонирования, в соответствии с программой в заданном кегле

и шрифте, рулонной фотопленки или фотобумаги шириной 113, 149, 185 и 230 мм, длиной 15 м со
скоростью 900 - 1300 знак/мин.  Фотонаборное  устройство  работает  по  командам  управляющего
устройства  УУ  и  представляет  собой  закрытый  каркас,  в  котором  размещены  все  основные
механизмы, обеспечивающие фотографирование знаков: перемещения шрифтового диска для вывода
знака на оптическую ось, электронной вспышки для освещения на шрифтовом диске знака в момент
его  фотографирования,  установки  масштаба  съемки  с  шестью  сменными  объективами  и  жестко
закрепленным зеркалом на каретке проекционной системы, передвигающейся вдоль оптической оси
кассет в светонепроницаемой камере.

ФНУ  имеет  габаритные  размеры 1400

×800×110  мм,  массу 450 кг  и  питается  от  переменного

трехфазного тока 220/380 В ± 10 - 15 %; потребляемая мощность 1 кВт.

ФК  предназначено  для  корректуры  программы  (перфоленты)  и  работает  только  в  комплекте  с

НПА.  Оно  смонтировано  на  двухъярусной  тумбе,  в  верхней  части  которой  размещено  устройство

управления,  а  в  нижней - электрооборудование.  Между  верхней  и  нижней  частью  тумбы
расположено  устройство  считывания  перфоленты.  На  боковой  стенке  нижней  части  тумбы
расположено  приспособление  для  установки  бобины  исправляемой  перфоленты.  При  корректуре
исправляются  только  места  ошибок,  а  правильные  участки  перфоленты  реперфорируются.
Исправляемые знаки набираются оператором заново.



Рис. 22



Рис. 23



Рис. 24



Рис. 25

ФК  имеет  габаритные  размеры 535

×530×830  мм,  массу 60 кг,  питание  от  переменного  тока  с

напряжением 220 В. Потребляемая мощность 0,15 кВт.

3 . 7 . 4 .   Ф о т о н а б о р н ы е   а в т о м а т ы   Ф А   5 0 0 ,   Ф А   5 0 0 С   и   Ф А   1 0 0 0

ФА 500 и ФА 500С предназначены для фотонабора простого текста с включением однострочных

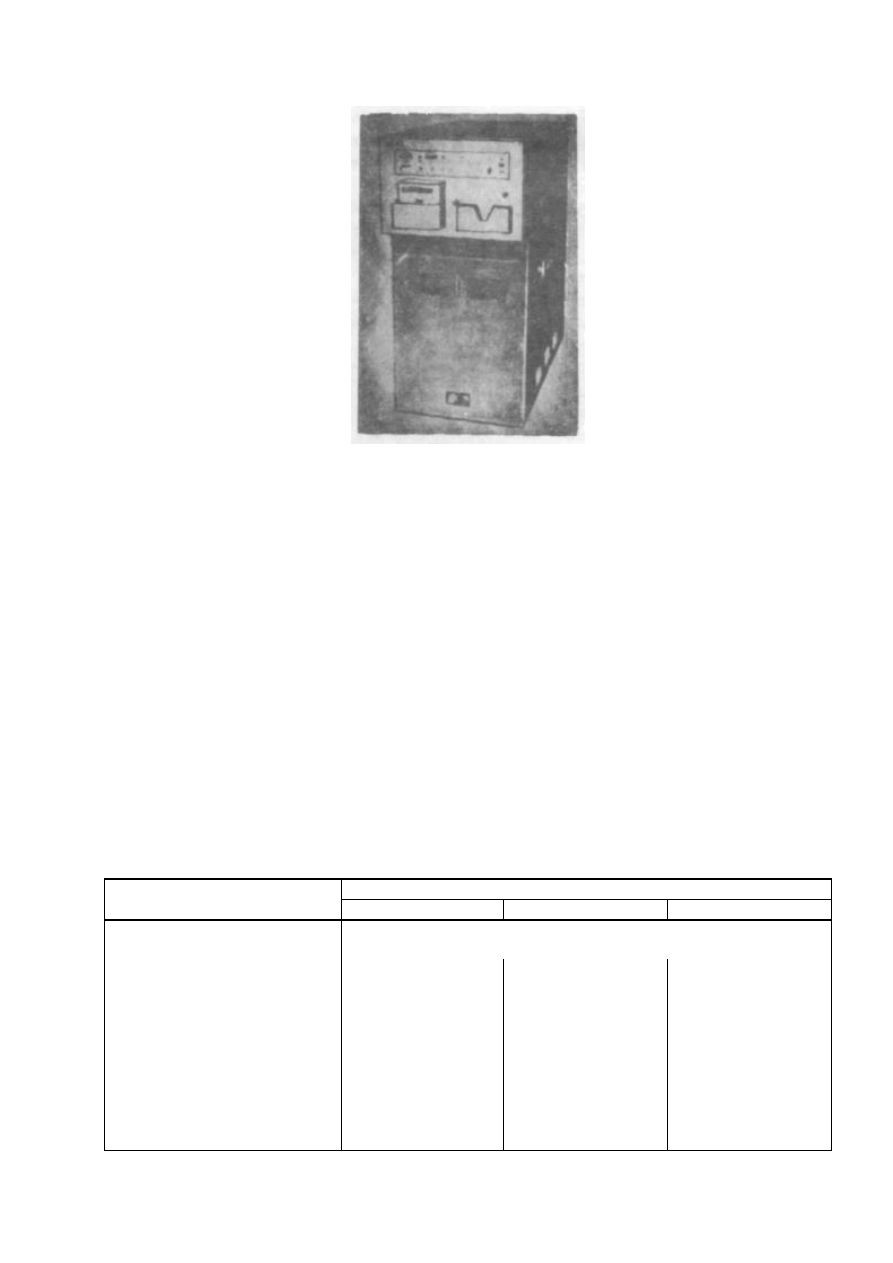

формул. ФА 1000 (рис. 25) предназначен для фотонабора усложненного текста. Приборы состоят из
двух автономных устройств: управляющего УУ и фотонаборного ФНУ. Изготовление управляющей
перфокарты  осуществляется  на  наборно-программирующих  аппаратах  ФПВ 500 и  ФПВ 1000,
которые  могут  быть  подключены  непосредственно  к  ФНУ.  В  этом  случае  управление  ФНУ
производится от клавиатуры ФПВ. К ФПВ для визуального контроля правильности набора символов
может  быть  подключено  устройство  ФКВ-16,  на  экране  индикатора  которого  высвечивается  одна
строка  с 16-ю  символами.  Для  полуавтоматической  правки  перфоленты  к  ФПВ 500 может  быть
подключено  корректирующее  устройство  ФК  и  буквопечатающее  устройство  ФКО.  ФК  работает  в
режимах  «реперфорация», «прогон», «перебор»  и  выпускает  откорректированную  управляющую
перфоленту.  ФКО  работает  от  перфолент,  полученных  на  аппаратах  ФПВ  и  может  подключаться  к
ним непосредственно с выдачей машинописного корректурного отпечатка на бумаге шириной до 420
мм.

УУ  и  ФНУ  выполняют  те  же  функции,  что  и  в  автомате  2НФА  (см.  п. 3.7.3). Основные

технические характеристики фотонаборных автоматов ФА 500, ФА 500С и ФА 1000 даны в табл. 8.

Таблица 8

Фотонаборные автоматы

Характеристики

ФА 500

ФА-500С

ФА 1000

Рулонная фототехническая пленка ФТ-41, ФТ-41П,

Используемые фотоматериалы

Рулонная фотобумага типа Кодак-Эктаматик

Ширина фотоматериала, мм

101,6; 152,4

76,2; 154,4

101,6; 152,4



203,2

203,2

203,2

Кегль набора

5 - 10

12, 14, 16, 18

5 - 36

Максимальная

скорость

фотографирования, зн/с

25

42

20

Максимальное число знаков для
фотографирования

504

504

1008

Потребляемая мощность, кВт

1,4

1,4

1,4

Габаритные размеры, мм

1330

×600×1450

1330

×660×1450

1330

×600×1320

Масса, кг

410

428

465
