ГКИНП-02-033-79 ТОПОГРАФИЧЕСКАЯ СЪЕМКА В МАСШТАБАХ 1:5000, 1:2000, 1:1000 и 1:500 - часть 38





Приложение 8

(обязательное)



Определение элементов приведения

При   развитии   геодезических   сетей   сгущения   и   съемочных   сетей   возникают   случаи

измерения   горизонтальных   углов   при   внецентренном   положении   оси   прибора
(центрировка) или визирной цели (редукция).

Элементы центрировок и редукций определяют графически на центрировочном листе.

Определение выполняют с трех станций таким образом, чтобы проектирующие плоскости
пересекались под углами, близкими к 120 или 60°.

Проектирование центра знака  , оси прибора   и визирной цели   производится при

помощи выверенного теодолита при двух положениях вертикального круга с расстояний,
несколько больших или равных высоте знака.

Каждое из девяти направлений отмечают четырьмя точками на краях центрировочного

листа (двумя точками отмечают направление, полученное при одном круге, и двумя - при
другом).

Между каждой парой точек намечают среднюю точку. Соединив одноименные средние

точки прямыми линиями, получают пересечение проекций направлений из точек стояния
теодолита на   ,     и   . Если вместо точек в пересечениях получаются треугольники
погрешностей,   то   искомые   точки   намечают   внутри   этих   треугольников.   Стороны
треугольников   погрешностей   не   должны   быть   больше   5   мм   при   проектировании   оси
прибора и центра пункта и 10 мм - при проектировании визирного цилиндра.

Линейные   элементы   центрировки   в   метрах     и   редукции     измеряют   на

центрировочном листе до миллиметров от точки   до   и от   до  .

Угловые элементы центрировки

 и редукции

 строят при проекции оси прибора

и   визирной   цели   ;   измеряют   их   транспортиром   до   долей   градуса   по   ходу   часовой
стрелки   от   направления   на   проекцию   центра   данного   пункта   до   направлений,
прочерченных на два других пункта. Угол между направлениями на пункты, полученный
как   разность   графически   измеренных   направлений,   не   должен   отличаться   от   угла,
измеренного на пункте прибором, более чем на 2° при

 см, на 1° при

 см и

на 0,5° при

 см.

При   линейных   измерениях   элементы   центрировки   дальномеров   и   редукции

отражателей   определяются   так   же,   как   и   при   угловых   наблюдениях,   но   на
центрировочных   листах   обязательно   прочерчивают   линии   на   все   пункты,   до   которых
измерялись расстояния.

Поправкой   в   измеряемое   расстояние   за   внецентренность   дальномера   и   отражателя

является проекция отрезка между центром пункта и центром прибора на соответствующие
направления.   Поправки   за   центрировку   и   редукцию   в   измеренные   линии   получают
непосредственно с листа определения.

Графическое определение элементов приведения

(центрировочный лист)

Триангуляция 1 разряда.

Объект 11.02.001

Лист N 1

полигонометрия
на пункте N 1
на чертеже: 89°00’

"17" апреля 1979 г.
из наблюдений: 89°03’
Контрольный угол: Подгорный
- N 1 - Сосновка

Элементы центрировки

 м

 на пункт Подгорный

 для пункта Сосновка

Элементы редукции

 м

 для пункта

Подгорный

 для пункта Сосновка



Начальное направление на пункт Подгорный

Направления на ориентирные пункты:

На чертеже:

Из наблюдений:

пункт

Подгорный 0°00’

0°00’

пункт

Сосновка 89°00’

89°03’

Ориентирный пункт
N 1

264°00’

264°30’

Ориентирный пункт

Определение производил

Проверил

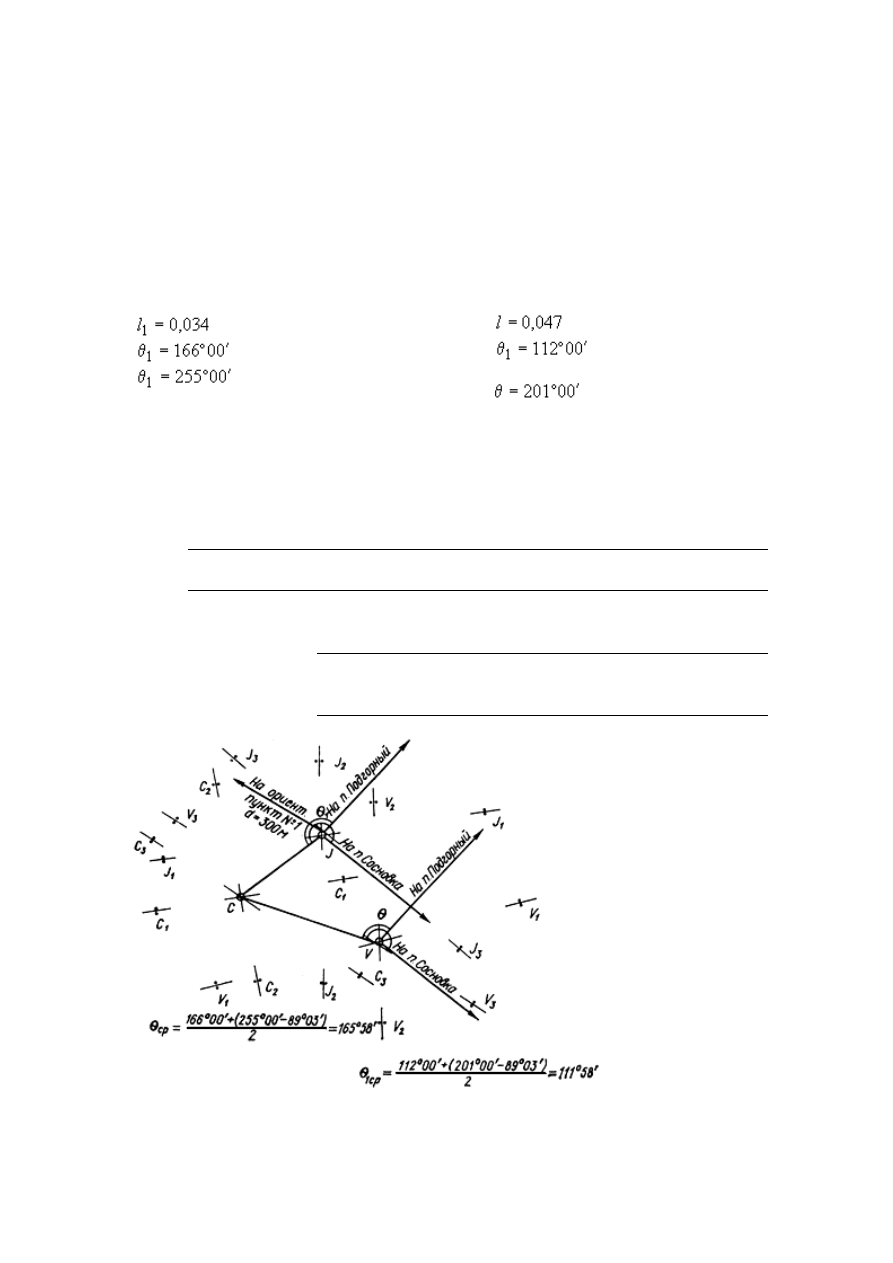

Рис.50



Графическое определение элементов приведения

при линейных измерениях



(центрировочный лист)

Полигонометрия 4 класса.


Объект 11.02.001

Лист N 1

на пункте Северный, пир.
на чертеже: 151°00’


"18" апреля 1979 г.
из наблюдений: 15°17’
Контрольный угол: Бугор -
Северный - Горный


Элементы центрировки

 - на пункт
 - на пункт

Элементы редукции

 м для пункта Бугор

 м для пункта Горный



Определение производил

Проверил

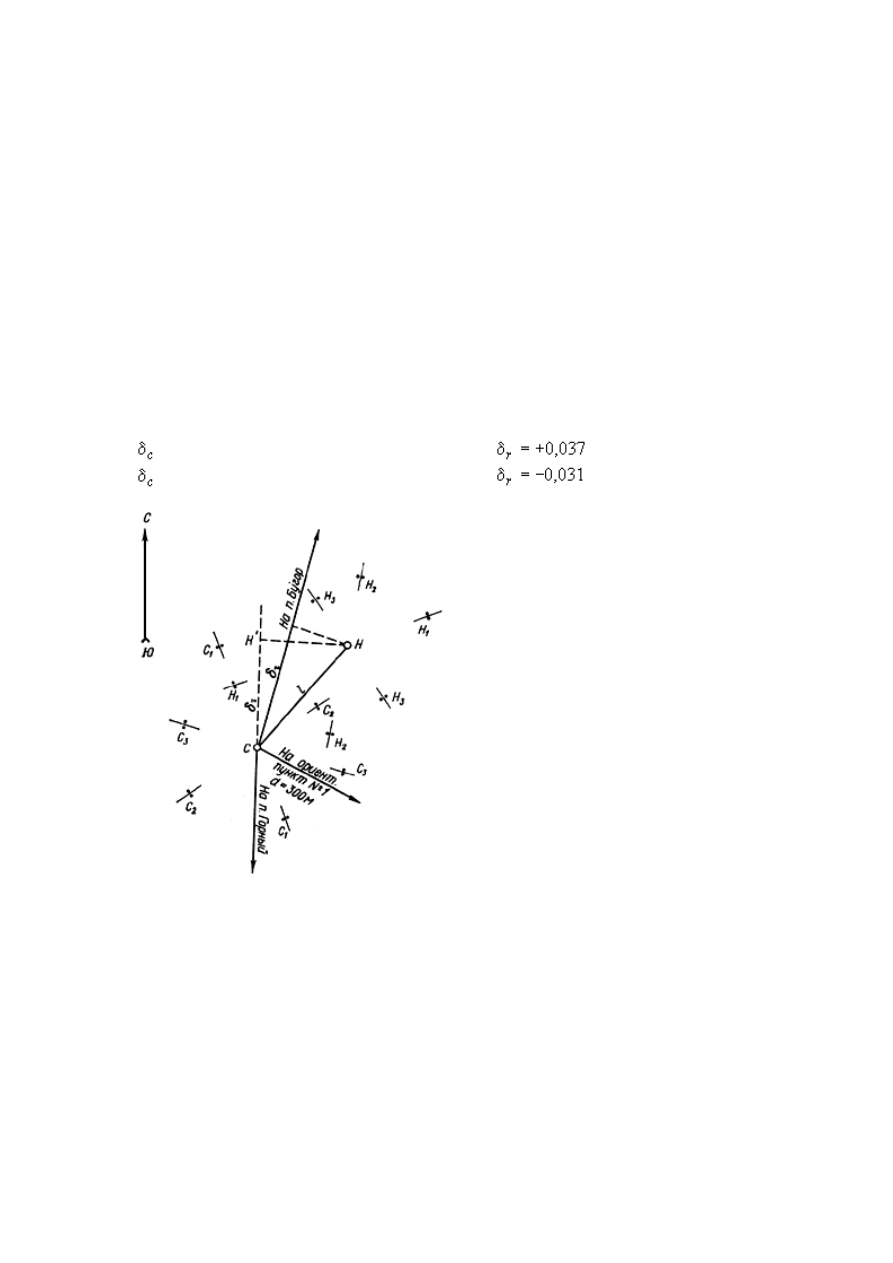

Рис.51




Приложение 9

(обязательное)



Каталог

координат и высот плановых и высотных опознаков

Объект

Трапеция (план)

Масштаб





Координаты









NN

пп



Название

и номер

опознака



Номер

снимка с

наколом

точки

Высота
центра

Высота

земли

Примечание



1



2



3



4



5



7



8



















































Каталог составил

должность, инициалы, фамилия, подпись, дата

Каталог считан с вычислениями и формулами

Читал

инициалы, фамилия, подпись, дата

Слушал

инициалы, фамилия, подпись, дата

Проверил

должность, инициалы, фамилия, подпись, дата



Приложение 10

(справочное)



Разграфка топографических планов



Разграфка планов масштабов 1:5000 и 1:2000

М-38-112-(124)
