ГКИНП-01-153-81 РУКОВОДСТВО ПО АСТРОНОМИЧЕСКИМ ОПРЕДЕЛЕНИЯМ - часть 64

Коллиматор

Направление

Угол

2,5 - 54,6

57,1

54,7 - 2,5

57,2

b = +0,1

9,470 9,600

9,736 9,871

473 605

741 871

470 598

741 871

Среднее

9,5360

9,8052

9,6706

bk +0,0004

9,6710

-26,73"

Вычисление азимутальной поправки

Эталон

Среднее

Теодолит

∆

вц

+14,10"

Z = 67°03'

+13,28

+13,69"

+12,65"

+1,04"

+23,34

Z = 39°53'

+21,72

+22,53

+22,54

-0,01

Сводка результатов определения азимутальной поправки

Z = 67°03' Z = 39°52'

Номер приема

∆

вц

∆

вц

+1,04"

-0,68"

-0,05"

-0,53"

+0,22

+0,14

-0,90

+0,32

+0,03

+0,33

-0,45

-0,13

-0,50

+0,86

-1,00

+0,42

+0,72

-0,36

-0,45

-0,13

+0,94

-0,58

-0,43

-0,15

+0,40

-0,04

-0,71

+0,13

+0,24

+0,12

-0,19

-0,39

-0,02

+0,38

-0,62

+0,04

+0,70

-0,34

-0,58

0,00

+0,13

+0,23

-0,87

+0,29

+0,47

-0,11

-0,78

+0,20

Среднее

+0,36

-0,58

Вращением винта окулярного микрометра автоколлиматора левую вертикальную

отраженную нить биссектора вводят в действительный биссектор и берут три отсчета. Затем
в действительный биссектор вводят правую отраженную нить биссектора и также берут три

отсчета. Вычисляют в оборотах винта окулярного микрометра средний из этих отсчетов
.

Точно так же наблюдают верхний коллиматор, но до и после наблюдений (после

наведения зеркала на автоколлиматор) берут отсчеты по концам пузырька уровня,

закрепленного на подставке эталонного прибора. Вычисляют отсчет

После наблюдения верхнего коллиматора ось перекладывают. Наблюдения начинают с

верхнего коллиматора. Операции при наблюдениях остаются прежними. Получают

величины

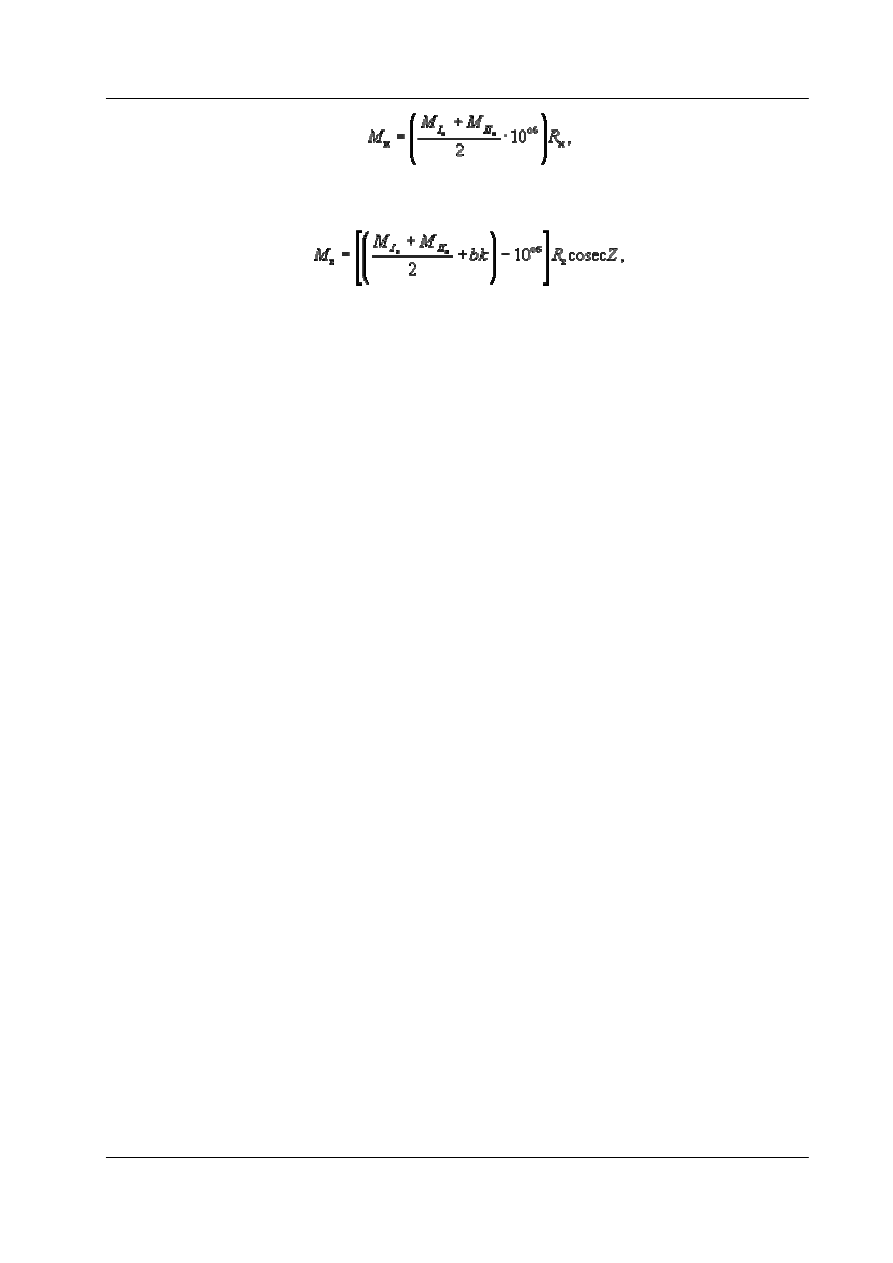

Бесколлимационный отсчет на горизонтальный коллиматор вычисляют по формуле

где R

- цена оборота окулярного микрометра автоколлиматора.

Бесколлимационный отсчет на верхний коллиматор вычисляют по формуле

где b - наклон горизонтальной оси, вычисляемый по формуле

b = (Л + П)

(Л + П);

Л - отсчет по левому концу пузырька уровня; П - отсчет по правому концу пузырька уровня;
(Л + П)

- нуль ампулы справа относительно наблюдателя, стоящего лицом к коллиматорам;

(Л + П) - нуль ампулы слева.

Угол между коллиматорами вычисляют по формуле M

- M

= эталон.

После завершения наблюдений с эталонным прибором на его место устанавливают

исследуемый  теодолит.  Вертикальная  нить  окулярного  микрометра  теодолита  должна  быть
вертикальна.  На  окуляр  теодолита  укрепляют  лампочку - подсветку  сетки  нитей.
Наблюдения  и  вычисления  угла  производят  аналогично  эталонному  прибору.  Выполняют
три  приема  измерения  угла  теодолитом  и  замыкают  серию  измерением  угла  эталонным
прибором.

В результате наблюдений получают угол, измеренный исследуемым теодолитом, M

- M

= теодолит.

Поправка в измеренный теодолитом азимут вычисляют по формуле: эталон - теодолит =

∆

вц

Эталонный угол вычисляют как среднее между начальными заключительными

наблюдениями, выполненными эталонным прибором.

11.19. ПРОБНЫЕ ИЗМЕРЕНИЯ ГОРИЗОНТАЛЬНОГО УГЛА МЕЖДУ ДВУМЯ

КОЛЛИМАТОРАМИ, РАСПОЛОЖЕННЫМИ НА РАЗНЫХ ВЫСОТАХ

Один коллиматор устанавливают на столбе примерно на одной высоте с исследуемым

теодолитом; второй крепят к потолку или к стенке так, чтобы его зенитное расстояние было
30 - 40°.

Измерения угла производятся по программе, аналогичной определению азимута по

Полярной.

1. Трубу астрономического теодолита закрепляют на зенитном расстоянии первого

коллиматора («земной  предмет»).  Вращая  алидаду  по  ходу  часовой  стрелки,  наводят
зрительную трубу на «земной предмет»; биссектором окулярного микрометра трубы делают
три  наведения  на  вертикальную  нить  коллиматора,  отсчитывая  каждый  раз  по  шкале
окулярного  микрометра;  отсчитывают  по  оптическому  микрометру  горизонтального  круга,
дважды совмещая противоположные штрихи лимба.

2. Переводят трубу через зенит и вновь закрепляют ее на зенитном расстоянии «земного

предмета». Разворачивают алидаду горизонтального круга против хода часовой стрелки так,
чтобы окончательное наведение на «земной предмет» заканчивалось ввинчиванием
наводящего винта алидады (по ходу часовой стрелки). Выполняют измерения в порядке и
объеме, перечисленные в пункте 1.

3. Трубу теодолита закрепляют на зенитном расстоянии второго коллиматора (Полярной).

Вращая алидаду, наводят зрительную трубу на «Полярную». Заканчивают наведение, вращая
наводящие винты алидады и трубы. Берут отсчеты по горизонтальному кругу, дважды
совмещая изображения противоположных штрихов лимба. Пять раз подряд наводят

подвижную нить окулярного микрометра на «Полярную», отсчитывая каждый раз по шкале
окулярного микрометра, отсчитывают по шкале электромеханического уровня при алидаде
горизонтального круга.

4. Трубу теодолита переводят через зенит и проводят измерения в порядке и объеме,

перечисленном в пункте 3.

5. Выполняют измерения по пунктам 1 и 2.
Указанные действия составляют один прием. Таких приемов надлежит выполнить

двенадцать с перестановкой горизонтального круга через 15°. Запись результатов и их
обработка производятся по форме, приведенной в табл. 11.32, 11.33.

Средний отсчет по оптическому микрометру горизонтального круга исправляется

поправками за окулярный микрометр и за наклон горизонтальной оси.

Поправку за окулярный микрометр вычисляют по формуле

∆M

гт

= ± 100µ"(m

ср

- 10)cosecZ,

Т а б л и ц а 11.32

Пробные измерения горизонтального угла между двумя коллиматорами

Теодолит ДКМ3-А «Полярная» Z = 35°10' µ = 0,98" τ = 2,04" Прием № 5

µcosec Z = 1,701 τctgZ = 2,900 sinZ = 0,5760 1 июня 1980 г.

КП

КЛ

Визирная

цель

отсчет по

микрометру

отсчет по

горизонтальному

кругу

поправки направление

отсчет по

микрометру

отсчет по

горизонтальному

кругу

поправки направление 2C

2,1

70°35'28,1"

4,4

250°35'14,0"

2,4

28,5

4,8

14,2

2,2

4,3

Земной

предмет

2,23

70°35'28,30"

-2,18"

26,12"

4,50

250°35'14,10"

+4,41"

18,51"

-7,61"

2,3

204°39'10,3"

Уровень

3,8

24°38'45,2"

Уровень

2,4

10,1

34,6-12,2

3,6

45,4

10,4-32,8

2,2

46,8

3,7

43,2

2,2

3,8

2,3

3,5

2,28

204°39'10,20"

-3,89"

6,31"

3,68

24°38'45,30"

+3,61"

48,91"

10,02"

b = +1,8

Полярная

∆M

= +2,61"

116,2

70°35'20,2"

117,5

250°35'20,0"

116,5

20,0

117,4

19,8

116,5

117,1

Земной

предмет

116,40

70°35'20,10"

+3,53"

23,63"

117,33

250°35'19,90"

-2,62"

17,28"

-6,35"

Среднее ЗП = 250°35'21,38"
П = 24 39 00,20
Угол = 225 56 21,16

* См. сноску в табл. 6.2.

Т а б л и ц а 11.33

Оценка точности

Номер приема

Горизонтальный угол

225°56'21,49"

-0,50

] = 2,2562

20,46

0,53

n = 12

20,29

0,70

Номер приема

Горизонтальный угол

20,70

0,29

21,16

-0,17

20,49

0,50

21,33

-0,34

m = 0,45"

20,74

0,25

20,96

0,03

21,07

-0,08

ЗП

= +6,93"

21,54

-0,55

21,61

-0,62

Пол

= +10,00"

225°56'20,987"

где µ" - цена деления шкалы окулярного микрометра; m

ср

- средний отсчет по шкале

окулярного микрометра (в оборотах); Z - зенитное расстояние коллиматора.

Поправка ∆M

гт

вводится со знаком плюс для наблюдений при круге лево и со знаком

минус для наблюдений при круге право.

Поправку за наклон горизонтальной оси вычисляют по формуле

где τ" - цена деления уровня; b - наклон (в полуделениях уровня) горизонтальной оси:

В каждом приеме вычисляют удвоенные значения коллимации при наведении на земной

предмет и на Полярную. Для сопоставления с коллимационной ошибкой, полученной из
наблюдений земного предмета, разность отсчетов по лимбу при наблюдении Полярной
умножают на sin Z.

Вычисляют по каждому приему средние направления на земной предмет и на Полярную, а

по ним угол между земным предметом и Полярной. Вычисляют среднюю по приему
коллимационную ошибку по земному предмету и по Полярной. Составляют сводку значений
углов по всем приемам.

Теодолит считают пригодным для астрономических определений, если:
а) отдельные значения коллимации в полуприемах при наблюдении земного предмета не

превышают 20";

б) колебание значений (Л + П) для уровня по каждой паре его отсчетов, взятых в каждом

полуприеме до и после наблюдения Полярной, не превышает 2";

в) абсолютная величина наклона верхней части теодолита b не превышает 5";
г) разность между направлениями на земной предмет, измеренными до и после

наблюдений Полярной, не превышает 2";

д) разность между значениями коллимации в первом и втором полуприемах наблюдений

земного предмета находится в пределах 5".

Если средняя коллимационная ошибка из 12 приемов по земному предмету отличается

больше, чем на 5" от средней коллимационной ошибки при наблюдении Полярной, то
дополнительно исследуют неравенство цапф и боковое гнутие зрительной трубы. Теодолит
допускают на астрономические работы, если будет показано, что систематическое
расхождение коллимационных ошибок, превышающие 5", объясняется неравенством цапф.

11.20. ИССЛЕДОВАНИЕ НЕПРАВИЛЬНОСТЕЙ ФИГУР ЦАПФ И ОПРЕДЕЛЕНИЕ

НЕРАВЕНСТВА ДИАМЕТРОВ ЦАПФ

11.20.1. Исследование неправильностей фигур цапф
