ГКИНП-01-153-81 РУКОВОДСТВО ПО АСТРОНОМИЧЕСКИМ ОПРЕДЕЛЕНИЯМ - часть 54

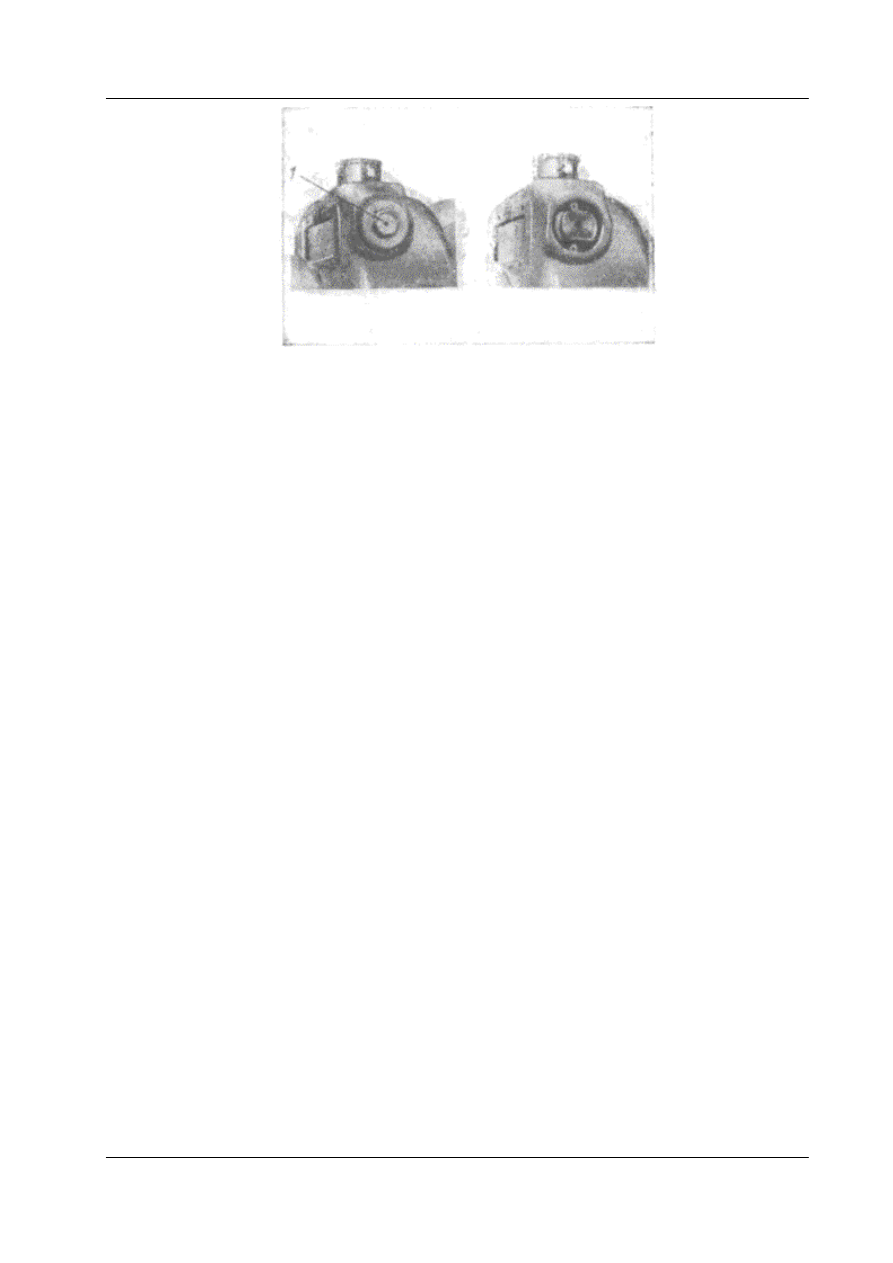

Рис. 11.3. Доступ к юстировочным винтам уровня при алидаде вертикального круга

теодолита ДКМ3-А

При наведении зрительной трубы теодолита на ту же визирную цель устанавливают

алидаду вертикального круга на отсчет Z для круга лево или 360° - Z для круга право.
Совмещают концы пузырька контактного уровня исправительными винтами уровня.
Ввинчивают резьбовую пробку и повторяют поверку.

11.3.2.7. Поверка оптического центрира.
Поверку выполняют, вращая алидаду горизонтального круга.
Юстировка оптического центрира конструкцией теодолита ДКМ-3А не предусмотрена.
11.3.2.8. Поверка перпендикулярности осей талькоттовских уровней к горизонтальной оси

вращения теодолита.

Поверка выполняется так же для теодолита Вильд Т4 одновременно для двух уровней

(пункт 11.3.1.4).

11.3.3. Поверки и юстировки теодолита АУ 2/10

11.3.3.1. Поверка расположения оси накладного уровня в одной плоскости с

горизонтальной осью вращения.

Выполняют по методике пункта 11.3.1.1. Исправление выполняют боковыми

юстировочными винтами.

11.3.3.2. Поверка параллельности оси накладного уровня горизонтальной оси вращения

трубы.

Выполняется по методике пункта 11.3.1.2. Исправление выполняют юстировочными

винтами и подъемным винтом.

11.3.3.3. Поверка перпендикулярности горизонтальной оси вращения зрительной трубы к

вертикальной оси вращения теодолита.

Выполняется по методике пункта 11.3.1.3. Исправление выполняют юстировочными

винтами подставки трубы и на половину - подъемным винтом. Юстировку выполняют
несколько раз до полного исправления неравенства подставок. Допускается неравенство
подставок, вызывающее смещение пузырька уровня не более чем на одно деление.

11.3.3.4. Поверка угла между микроскопом-микрометрами.
Угол между микроскоп-микрометрами горизонтального круга должен лежать в пределах

180

± 10". Исправление угла выполняется следующим образом:

вращением микрометра микроскопа А устанавливают биссектор в нуль-пункте гребенки

и, удерживая микрометрический винт от вращения, устанавливают шкалу на отсчет 0.
Наводящим винтом алидады точно наводят биссектор микроскопа А на любой градусный
штрих, например 0;

совмещают в микроскопе Б исправительным винтом гребенки нуль-пункт со штрихом

180°. Вращением винта микрометра Б совмещают биссектор микроскопа со штрихом 180°.
Удерживая от вращения микрометрический винт, устанавливают шкалу на отсчет 0.

Проверяют выполнение условия на диаметре 90 - 270°.
11.3.3.5. Поверка коллимационной ошибки зрительной трубы.
Перед выполнением поверки теодолит горизонтируют, зрительную трубу фокусируют на

бесконечность, фокусировку трубы начинают с фокусировки окуляра: вдвигая или выдвигая
окуляр добиваются, чтобы нити в поле зрения трубы были четкими. Для фокусировки трубы
отпускают  закрепительный  винт  тубуса  окулярного  микрометра  и  перемещают  тубус  в
полости  трубы.  Получив  отчетливое  изображение  удаленной  визирной  цели,  винт
закрепляют.  Ослабив  винты  29  (см.  рис. 10.2), поворачивают  коробку  микрометра,
устанавливая  подвижную  нить  в  вертикальное  положение.  Закрепив  винты  29,
устанавливают подвижную нить микрометра в нуль-пункт гребенки, а шкалу - на отсчет 0.

Наводят трубу на удаленную визирную цель, расположенную на горизонте при КЛ, берут

отсчет по микроскоп-микрометрам МЛ

и МЛ

и вычисляют направление

Затем зрительную трубу переводят через зенит, наводят на ту же цель и снова берут

отсчеты по микроскоп-микрометрам МП

и МП

И вычисляют направление

Коллимационную ошибку зрительной трубы теодолита вычисляют по формуле 11.1.
Если C > 10", то производят юстировку визирного устройства.
Для этого вычисляют установочный отсчет МЛ'

, если теодолит наведен на визирную

цель при круге лево, или МП'

при круге право по формулам:

МЛ'

= МЛ + (МП ± 180°) - (МЛ

± 180°);

МП

= МП + (МЛ ± 180°) - (МП

± 180°).

Действуя наводящим винтом алидады горизонтального круга, устанавливают по

микроскопу А отсчет МЛ'

, если труба теодолита наведена на визирную цель при положении

круг лево, или МП'

, если при круге право. При этом подвижная нить окулярного

микрометра сместится относительно изображения визирной цели. Вращением винта
окулярного микрометра подвижную нить снова наводят на цель. Придерживая головку
винта, чтобы он не вращался, шкалу микрометра устанавливают на 0. Затем исправительной
гайкой гребенки окулярного микрометра нуль-пункт гребенки подводят к подвижной нити.
После исправления коллимационной ошибки для контроля определяют ее снова.

11.3.3.6. Поверка места зенита вертикального круга.
Для определения места зенита теодолит горизонтируют, выбирают удаленный земной

предмет, визируют на него при двух положениях круга, каждый раз предварительно приведя
установочным винтом 18 (см. рис. 10.1) пузырек уровня при алидаде вертикального круга на
середину, отсчитывают по вертикальному кругу. По формуле

Z = (МЛ - МП)/2.

или ей аналогичной (см. 2.7) вычисляют зенитное расстояние визирной цели.

При наведенной зрительной трубе на ту же визирную цель устанавливают алидаду

вертикального круга на отсчет Z для круга лево или 360° - Z - для круга право. Пузырек
уровня при алидаде вертикального круга исправительными винтами при уровне переводят на
середину. Поверку повторяют. Место зенита вычисляют в соответствии с 2.7.

MZ не должно превышать 30".
11.3.3.7. Поверка правильности установки контактного цилиндра окулярного микрометра.
При положении подвижной нити в нуль-пункте гребенки отсчет по шкале окулярного

микрометра должен быть равен нулю. Если это условие не выполнено, то, удерживая
подвижную нить в нуль-пункте гребенки, вращением головки со шкалой 3 (см. рис. 10.3)
устанавливают его на нулевой отсчет. Исправительным винтом гребенки выводят нуль-пункт
на подвижную нить сетки.

Перед определением поправок хронометра контактный микрометр регулируют так, чтобы

при положении штифта, касающегося выступов цилиндра контактного микрометра на
середине опознавательного контакта, подвижная нить микрометра находилась посередине
между двумя парами сближенных координатных нитей.

Эта регулировка выполняется следующим образом:
1) поворачивают коробку микрометра так, чтобы подвижная нить была вертикальной.

Коллимацию этой нити приводят к величине, близкой к нулю (см. пункт 11.3.3.5), а нуль-
пункт гребенки совмещают с нитью;

2) определяют расстояние между координатными парами нитей в оборотах винта

контактного микрометра; для этого подвижную нить трижды наводят на биссектор каждой
пары нитей, отсчитывают каждый раз по шкале микрометра. Расстояние f должно быть
определено с погрешностью, не превышающей одного деления шкалы;

3) определяют отсчет НП (нуль-пункт микрометра) по шкале головки, соответствующей

установке  штифта  на  середину  опознавательного  контакта.  Для  определения  нуль-пункта
микрометр  соединяют  с  регистрирующим  устройством  и  в  моменты  размыкания  и
замыкания  цепи  берут  отсчеты  по  шкале.  Среднее  из  трех  пар  отсчетов  принимают  за
величину нуль-пункта микрометра, которую нужно знать с точностью до одного деления;

4) к полученному значению нуль-пункта прибавляют или вычитают половину расстояния

между биссекторами координатных нитей.

Если поставленное выше условие выполнено, то величина

должна  соответствовать  отсчету  по  шкале  микрометра  при  наведении  подвижной  нити  на
биссектор  соответствующей  пары  координатных  нитей.  Если  при  этом  подвижная  нить  не
совпадает  с  одним  из  координатных  биссекторов  на  величину  больше  одного  деления,  то
цилиндр со шкалой вместе с контактным барабаном и кольцевой цилиндрической шестерней
следует  повернуть  на  величину  несовпадения.  Окончательная  установка  достигается
несколькими приближениями.

В некоторых экземплярах контактных микрометров счетный цилиндр не вращается на оси

микрометренного винта. В таких микрометрах для выполнения указанной выше регулировки
шкалу устанавливают на отсчет γ, затем винтом, служащим для перемещения гребенки в
поле зрения трубы, совмещают соответствующую пару координатных нитей с подвижной
нитью микрометра.

11.3.3.8. Поверка перпендикулярности оси талькоттовского уровня к горизонтальной оси

вращения.

Выполняется так же, как для теодолита Вильд Т4.
11.3.3.9. Поверка правильности ориентирования подвижной нити окулярного микрометра

в двух ортогональных положениях.
Выполняется так же, как и для теодолитов Вильд Т4 и ДКМ3-А, но отклонение подвижной
нити  от  вертикального  положения  и  ее  наклон  вычисляют  по  формуле  ψ = 2,2|(a - b)|.
Юстировку  выполняют  вращением  поворотного  винта  для  приведения  подвижной  нити
микрометра  в  горизонтальное  положение,  открепив  предварительно  винты  соединения
микрометра и закрепив винтом приспособление.

11.4. ОПРЕДЕЛЕНИЕ ПОГРЕШНОСТЕЙ ОТСЧЕТНЫХ МИКРОСКОПОВ

АСТРОНОМИЧЕСКИХ ТЕОДОЛИТОВ

11.4.1. Определение погрешностей отсчетных микроскопов оптических теодолитов

Погрешности отсчетного микроскопа определяют измерением малого угла β, примерно

равного 0,5' и целое число раз укладывающегося в длине шкалы отсчетных микроскопов.

Угол β образуют с помощью коллиматора, имеющего подвижную нить и параллельную

последней  неподвижную.  Перед  началом  определений  теодолит  и  коллиматор
устанавливают  примерно  на  одной  высоте.  Подвижный  биссектор  микрометра  главной
трубы  испытуемого  теодолита  (при  его  отсутствии  биссектор  образуют  подвижной  и
неподвижной нитями) устанавливают вертикально и добиваются параллельности биссектора
и  нитей  коллиматора.  Пользуясь  отсчетным  микроскопом  исследуемого  теодолита,
устанавливают  на  коллиматоре,  перемещая  подвижную  нить  его  сетки,  величину  угла  β.
Одно направление будет задаваться неподвижной нитью, а другое подвижной.

Собственно определение погрешностей отсчетного микроскопа заключается в

следующем.  Наводящим  винтом  алидады  совмещают  биссектор  микрометра  испытуемого
теодолита  с  левой  нитью  коллиматора.  По  шкале  микроскопа  устанавливают  отсчет  0'00"
или  чуть  больше.  Перестановкой  горизонтального  круга  добиваются  совмещения  двух
диаметрально противоположных рабочих штрихов круга. Наводящим винтом точно наводят
биссектор на левое направление и дважды отсчитывают по шкале исследуемого микроскопа.
С  помощью  наводящего  азимутального  винта  точно  наводят  теодолит  на  правую  нить  и
дважды отсчитывают по шкале. На этом исследовании первого интервала шкалы отсчетного
микроскопа заканчивается.

Т а б л и ц а 11.1

Определение угла β

Теодолит ДКМ3-А

Прием 1

Прямой ход

Обратный ход

Интервал

шкалы

левая нить

правая

нить

Угол

левая нить

правая нить

Угол β

Средний

угол β

1,0"

29,9"

0,0"

30,1"

0,9

30,5

0,2

30,7

0,0 - 0,5'

0,95

30,20

29,25"

0,10

30,40

30,30"

29,78"

30,2

59,6

30,1

1'00,1"

30,0

59,8

30,1

00,3

0,5 - 1,0'

30,10

59,70

29,60

30,10

1 00,20

30,10

29,85

1'00,0"

1'30,0"

59,3

1 29,6

00,4

30,1

59,6

29,7

1,0 - 1,5

1 00,20

1 30,05

29,85

59,45

1 29,65

30,20

30,02

1'29,9"

2 00,4

1'28,4"

1 58,0

29,5

00,2

28,5

58,1

1,5 - 2,0

1 29,70

2 00,30

30,60

1 28,45

1 58,05

29,60

30,10

2'00,2"

2 29,5

1 59,9

2 30,3

1 59,9

29,6

2 00,4

30,1

2,0 - 2,5

2 00,05

2 29,65

29,60

2 00,15

2 30,20

30,05

29,82

2'29,3"

2 59,9

2 31,2

3 00,8

28,9

59,7

31,2

01,2

2,5 - 3,0

29,10

59,80

30,70

31,20

3 01,00

29,80

30,25

3'00,00"

3 30,0

3 01,3

3 31,1

00,3

30,0

01,0

30,9

3,0 - 3,5

3 00,15

3 30,00

29,85

3 01,15

3 31,00

29,85
