ГКИНП-01-153-81 РУКОВОДСТВО ПО АСТРОНОМИЧЕСКИМ ОПРЕДЕЛЕНИЯМ - часть 36

треугольника погрешностей не должна превышать 5 мм. При проецировании центра можно
работать  при  одном  положении  круга  теодолита,  а  снесение  центра  теодолита  и  визирной
цели  необходимо  выполнять  при  двух  положениях  круга.  Из  полученных  проекций  центра
теодолита  (центр  треугольника  погрешностей)  и  центра  визирной  цели  прочерчивают
направления на сигнал, азимут которого (или с которого) определяется, а также еще на один
пункт  триангуляции,  направление  на  который  должно  быть  известно  из  каталога  или
непосредственно измерено. Если с земли не видно сигналов, то направления прочерчивают
на  вехи,  установленные  предварительно  в  створе.  По  ориентир-буссоли  прочерчивают
направление  юг - север.  Таким  образом,  на  данном  центрировочном  листе  получают
линейные элементы ц е н т р и р о в к и  для данного пункта (с которого наблюдают азимут) и
р е д у к ц и и  для пункта, на который наблюдают азимут.

Одновременное  размещение  на  одном  листе  элементов  центрировки  и  редукции  может

быть  только  в  том  случае,  если  теодолит  в  момент  проецирования  был  снят  со  столика
сигнала.

Линейные элементы измеряют на листе с точностью до 0,001 м. Углы θ и θ

1

 при проекции

теодолита  или  визирной  цели  измеряют  с  помощью  транспортира,  считая  всегда  от
направления  на  центр  пункта  до  направления  на  сигнал.  Кроме  того,  транспортиром
измеряют  угол  между  направлениями  на  два  сигнала.  Разность  углов,  измеренных
транспортиром,  и  точных  значений  не  должна  превышать 2°. За  окончательное  значение
линейных  и  угловых  элементов  берется  среднее,  которое  записывают  в  журнал  на
специально  отведенной  странице.  На  этой  же  странице  журнала  приводится  схема
расположения  теодолита,  визирной  цели  и  центра  пункта,  а  также  даты  определений.
Изменение линейных элементов по данным повторного определения не должно превышать
10 мм.

Центрировочный лист № 18

Триангуляция 1 кл. Ряд Анино - Кузино

Пункт Семеновка, сигнал 27 августа 1979 г.

Контрольный угол Рядово - Семеновка - Березовка
              на чертеже 25°0' и 26°15'
              точный 25°17'
Элементы центрировки                                        редукции
         l = 0,062 м,                                               l

1

 = 0,030 м

         θ = 112°0' на п. Рядово                           θ

1

 = 60°0' на п. Рядово

Определение произвел М.М. Столетов
Проверил П.Н. Корзин
Образец центрировочного листа приведен на рис. 8.1, а схемы в журнале на рис. 8.2.
Поправки за центрировку (табл. 8.3) и редукцию вычисляют по формулам:

                                                     (8.6)

                                                      (8.7)

где  s - расстояние  в  метрах  (из  каталога)  между  центрами  пунктов.  Углы  θ  и  θ

1

  при  их

графическом определении берутся до 0,1°, а

п

ри аналитическом до 0,1'.



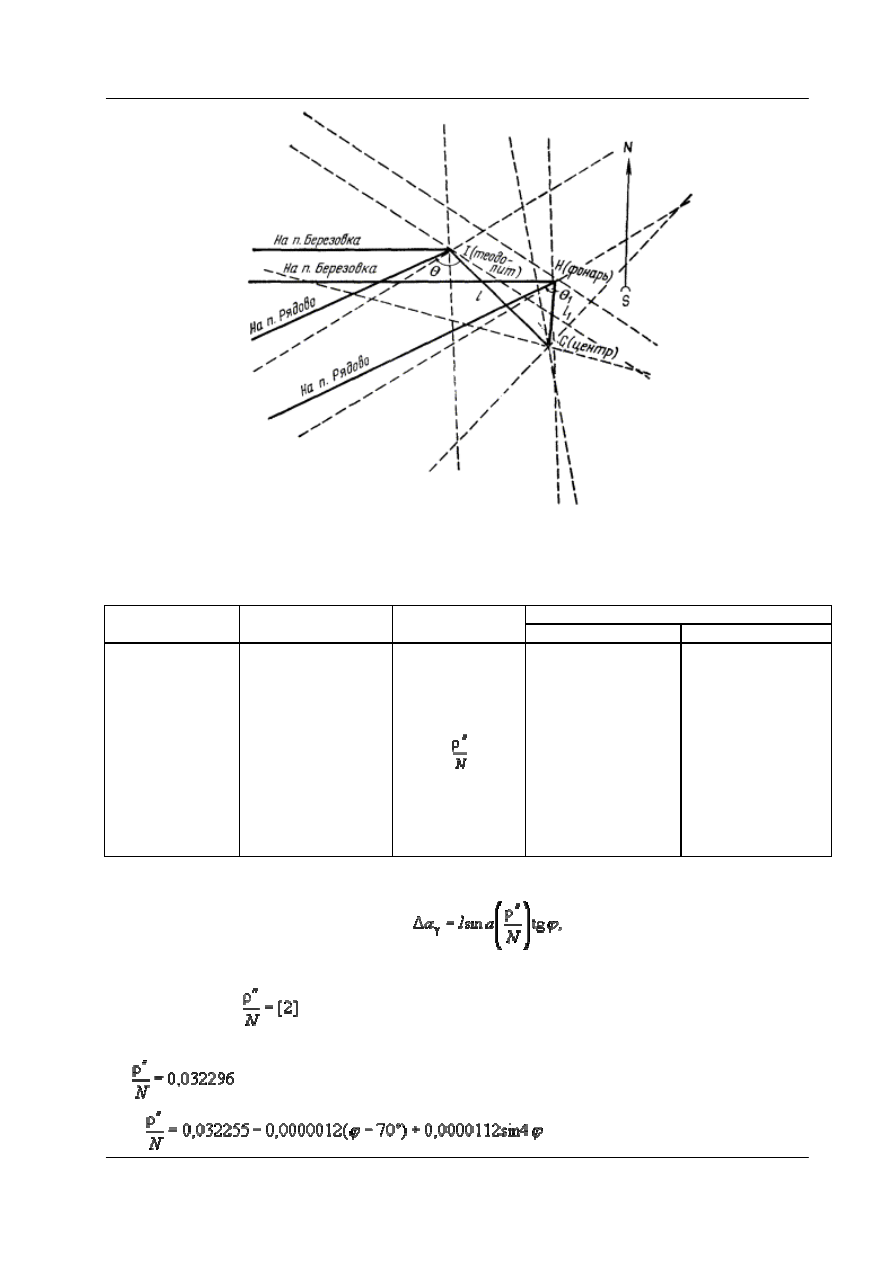

Рис. 8.1. Центрировочный лист

Т а б л и ц а  8.3

Вычисления поправок за приведение к центрам пунктов

Пункты



Схема



Пункт Семеновка



Схема



Семеновка



Рядово



∆a

I



+0,73"



a



132,7°



218°15,6'











l



0,064 м



28,144 м



l



0,064 м



φ



64°18,6'



64°16,5'



sinθ



+0,8415



tgφ



2,0788



2,0755



θ



122,7°















s



15 214 м





0,032255



0,032255



ρ"



206265"















θ

1



214,4°



sina



+0,7349



-0,6192



sinθ

1



-0,5650















l

1



0,037 м



∆a

I



+0,003



-1,17"



∆a

r



-0,28"















Поправку за сближение меридианов вычисляют по формуле

                                                   (8.8)

где φ - широта центра пункта с точностью до 0,1'; a - азимут направления теодолит - центр

данного  пункта;

 может  быть  найдено  по  логарифму  этой  величины  из  таблиц [21]

или приближенно:

 для широт от 0 до ± 70° …

и



(в интервале 70 - 85°) …

Широта в этом выражении (8.16) берется по абсолютной величине с точностью до 1°.
Результаты  вычисления  по  этим  формулам  получатся  в  секундах  дуг,  если  l  взято  в

метрах,  а

 -  в  секундах  дуги  на 1 м  сечения  первого  вертикала,  a - необходимо  знать  с

погрешностью 0,1°, если линейный элемент центрировки l < 0,3 м и до 0,1', если l ≥ 0,3 м.
Азимут может быть найден по формуле a = a" - θ, где a' - неприведенное к центру значение
азимута основного направления.



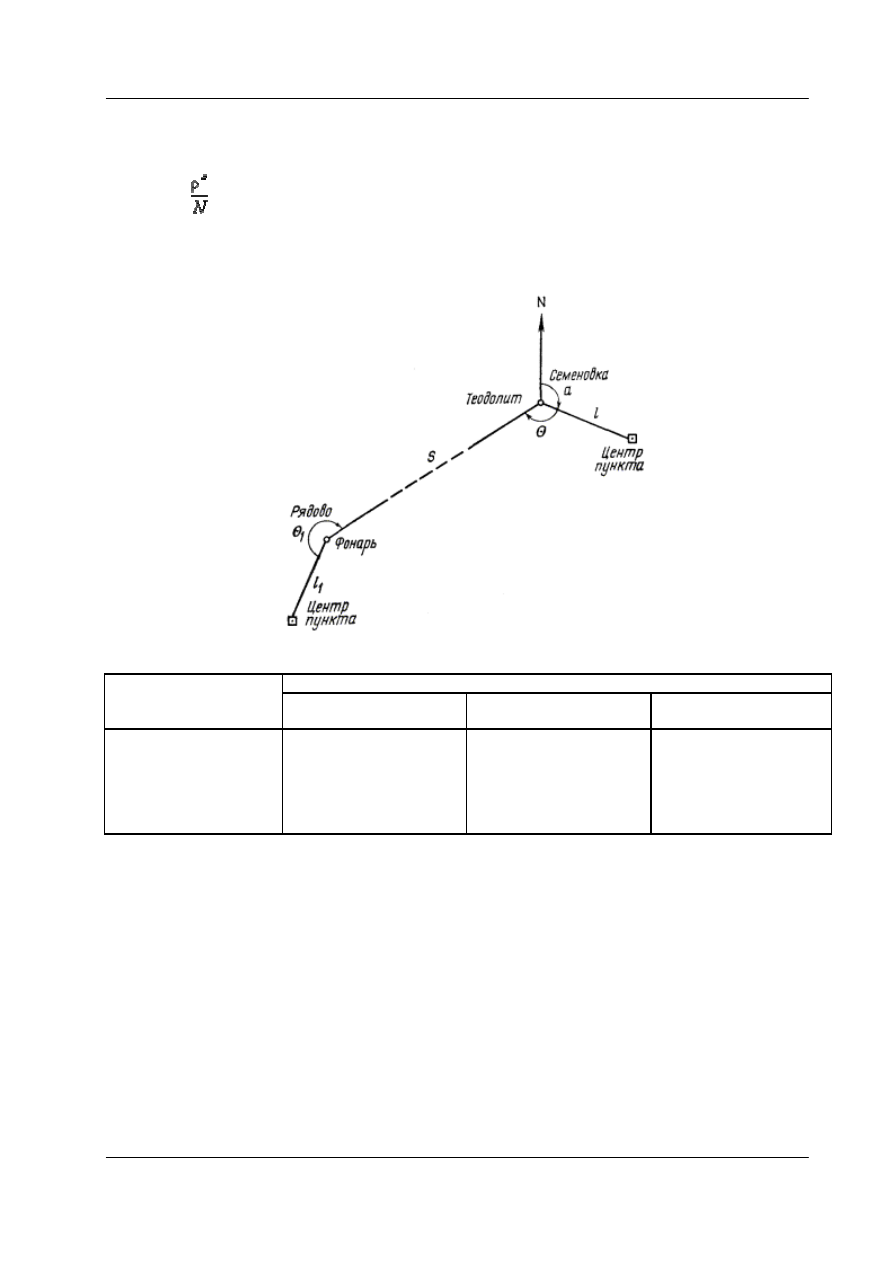

Рис. 8.2. Схема определения элементов центрировки и редукции

Измеренные значения элементов



Элементы приведения



1 определение 27 августа

1979



2 определение 2 октября

1979



среднее



l



0,062



0,067



0,064 м



θ



112°0'



115°30'



113,8°



l

1



0,038



0,036



0,037 м



θ

1



213°30'



215°15'



214,4°



S











15 214 м



a











132,7°



8.3. ПРИВЕДЕНИЕ АСТРОНОМИЧЕСКИХ КООРДИНАТ И АЗИМУТОВ К УРОВНЮ

МОРЯ



Астрономические определения выполняются на физической поверхности Земли. Поэтому

возникает  вопрос  о  приведении  полученных  координат  к  поверхности  геоида.  Но  для
приведения  к  геоиду - уровенной  поверхности,  совпадающей  с  невозмущенной
поверхностью  воды  в  океане, - необходимо  знать  направление  отвесной  линии  на  участке
выше  поверхности  геоида.  Но  это  направление  нам  неизвестно,  поэтому  точно  вычислить
поправку  в  ш и р о т у   за  непараллельность  уровенных  поверхностей  мы  не  можем.  Для
получения  уклонения  отвеса  по  широте  при  астрономо-гравиметрическом  нивелировании
необходимо  иметь  астрономическую  широту  именно  на  поверхности  Земли.  Вследствие
этого  широта  к  уровню  геоида  (уровню  моря)  не  приводится.  Неприведенное  значение
дается  и  в  астрономических  каталогах.  В  случае  необходимости  при  работах,  описание
которых  не  входит  в  настоящее  Руководство,  приведение  к  уровню  моря  для  широтных
определений может быть выполнено по следующей простой формуле, которая выведена из
предположения, что силовые линии расположены по нормалям

∆φ

н

 = -0,171"Hsin2φ,                                                  (8.9)

где ∆φ

н

 - поправка к наблюденной широте; H - высота пункта наблюдения над уровнем моря

в км; φ - приближенная широта (в южном полушарии широта отрицательная).

Астрономическая  д о л г о т а   не  приводится  к  уровню  моря  во  всех  случаях,  так  как

нормальные силовые линии являются плоскими кривыми, лежащими в плоскости меридиана.

Астрономический  а з и м у т   должен  приводиться  к  той  поверхности  относимости,  на

которой  построена  астрономо-геодезическая  сеть.  Такой  поверхностью  в  наших  работах
является референц-эллипсоид Красовского.

Поправка  в  азимут  (табл. 8.4) направления 1 - 2 прямо  пропорциональна  высоте

наблюдаемой визирной цели на пункте 2, не зависит от расстояния до нее и также не зависит
от высоты пункта 1, с которого ведутся наблюдения

Т а б л и ц а  8.4

Вычисления поправки за приведение азимута к эллипсоиду

Схема



Вычисление



Схема



Вычисление



φ



38°12'



a

12



130°24'



H

нив



2,45 км



sin2a

12



-0,987



H

нив

 - H

элл



+0,08 км



cos

2

φ



0,618



h

в. ц



+0,01 км



∆a

н



-0,16"



H

2



2,38 км











∆a

н

 = 0,108H

2

cos

2

φsin2a,                                           (8.10)

где ∆a

н

 - поправка в азимут направления за высоту (в секундах дуги); φ - широта пункта 1; H

2



- высота над эллипсоидом визирной цели (в км) на пункте 2, азимут направления на который
определяется; a - азимут направления 1 - 2 от точки севера,

H

2

 = H

нив

 - (H

нив

 - H

элл

) + h

в. ц

.

Здесь  H

нив

 - высота  над  уровнем  моря  пункта  2;  H

нив

 - H

элл

 - превышение  геоида  над

эллипсоидом; h

в.ц

 - высота над землей визирной цели на пункте 2.

В  качестве  высоты  над  эллипсоидом  обычно  с  достаточной  точностью  можно  взять

высоту пункта над уровнем моря (геоида) H

нив

, высоту сигнала h

в.ц

 на пункте 2 можно также

не  учитывать.  Геодезический  азимут,  определенный  непосредственно,  приводится  к
эллипсоиду по тем же формулам.

8.4. ПРИВЕДЕНИЕ К СРЕДНЕМУ ПОЛЮСУ



Астрономические  координаты  и  азимуты,  полученные  из  наблюдения,  являются

мгновенными  и  отнесены  к  мгновенному  полюсу.  Они  должны  редуцироваться
(приводиться)  к  среднему  положению  полюса.  В  качестве  такого  среднего  положения
принято Международное условное начало OCI (Origine Conventionnele Internationale).

Координаты мгновенного полюса х и у относительно OCI вычисляются в настоящее время

Международным  бюро  времени  в  Париже  (МБВ).  Окончательные  значения  координат
публикуются  в  ежемесячных  циркулярах  МБВ  (D) [27] через  каждые 5 суток,  а  также  в
годовом  отчете [28]. В  качестве  окончательных  взяты  сглаженные  координаты (smoothed
values).

В  советском  издании  «Всемирное  время» (бюллетень  Е) [5], выпускаемом

Государственной комиссией единого времени и эталонных частот СССР (ГК ВЭЧ СССР) раз
в  три  месяца,  и  в  бюллетенях  A  (раз  в  месяц) [4] даются  те  же  окончательные  координаты
мгновенного  полюса  в  системе OCI, вычисленные  Международным  бюро  времени,  но
проинтерполированные на каждые сутки. Координаты х и у в этих изданиях даются для нуля
часов всемирного времени данных суток с точностью до 0,001".
