ГКИНП-01-153-81 РУКОВОДСТВО ПО АСТРОНОМИЧЕСКИМ ОПРЕДЕЛЕНИЯМ - часть 7

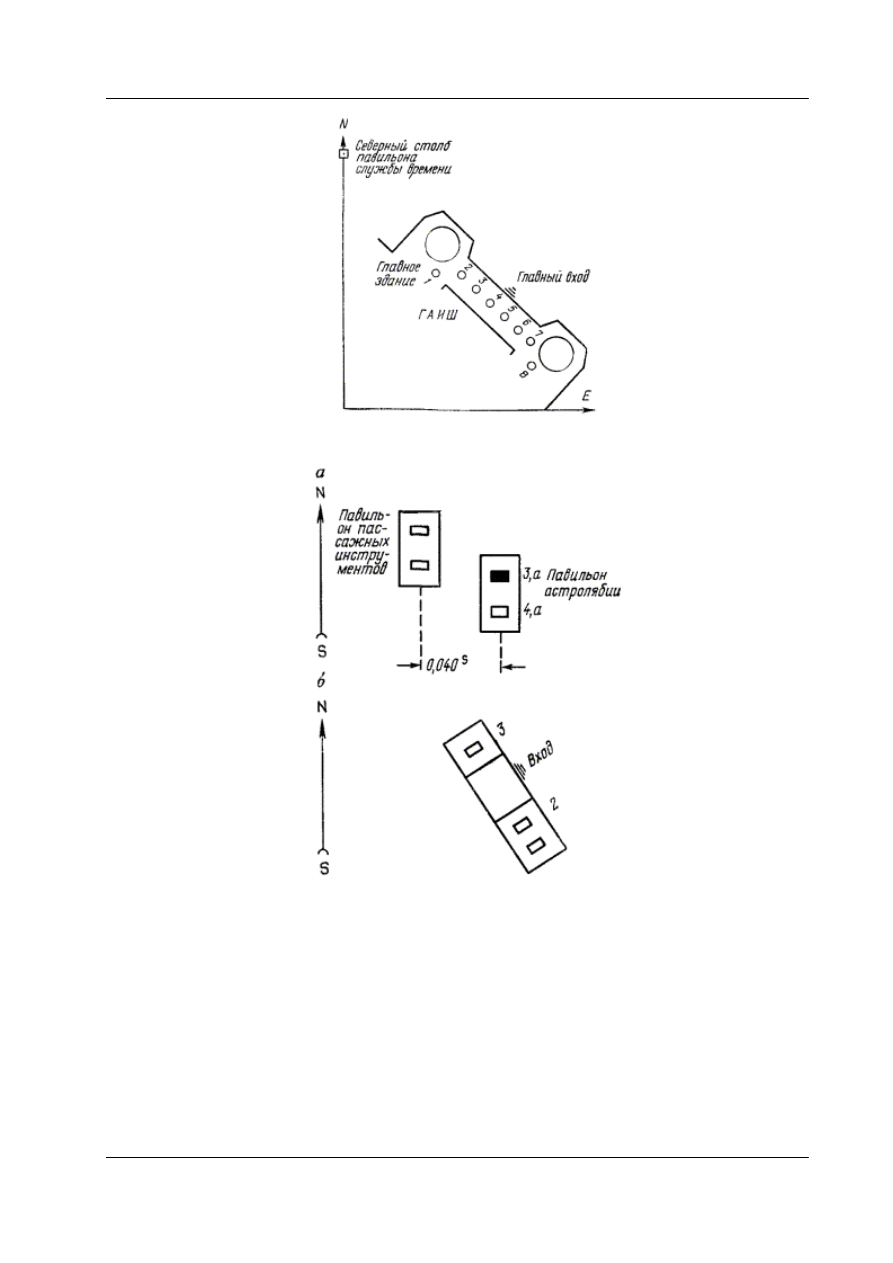

Рис. 3.1. Схема расположения столбов (ГАИШ, Москва)



Рис. 3.2. Схема расположения столбов:

а - Новосибирск, СНИИМ, б - Новосибирск Новый



Павильон  пассажного  инструмента  расположен  восточнее  на 132 мс,  но  центр  столба

пассажного  инструмента  не  является  точкой,  к  которой  приводится  привязка  наблюдений.
Результаты  наблюдений  на  пассажном  инструменте  службы  времени  приводятся  к  центру
столба 1.

3.2.5. Николаев

Пункт  используется  для  определений  лично-инструментальных  разностей  в  широтной

зоне 37 - 57° с. ш.

В  табл. 3.5. даны  приращения  координат  точек  обсерватории  Николаевского  отделения

Главной астрономической обсерватории АН СССР.

Т а б л и ц а  3.5

Приращения координат



Название точки на п. Николаев



по широте



по долготе



Основной столб службы времени



0,0"



0,000

s



Центр обсерватории







-0,083



Малая башня



+4,6



+0,032



Астрономический  столб  в 19 м  от  малой  башни  к  югу
(1954)



+3,9



+0,058



Любая из этих точек может служить исходной при привязке теодолита.

3.2.6. Ташкент (рис. 3.3)

Пункт  используется  для  определений  лично-инструментальных  разностей  в  широтной

зоне 30 - 50° с.  ш.  Пункт  находится  на  территории  Астрономического  института  АН
Узбекской  ССР.  Кроме  основного  южного  столба,  привязка  наблюдений  может
производиться к столбу 1 для пассажного инструмента Службы времени, который находится
севернее на 0,4" и западнее на 0,101

s

 основного столба.



Рис. 3.3. Схема расположения столбов (Ташкент)

3.2.7. Станция «Молодежная»

Используется для определени

й

 в Антарктиде. Находится на советской полярной станции

«Молодежная». Над основным столбом построен павильон.

3.3. ОПРЕДЕЛЕНИЕ ДОЛГОТЫ (ВРЕМЕНИ) ПО СПОСОБУ ЦИНГЕРА С

ПРИМЕНЕНИЕМ КОНТАКТНОГО МИКРОМЕТРА



3.3.1. Подготовка к наблюдениям

Из общих исследований теодолита (лабораторных и полевых) производят такие, которые

обеспечивают  исполнение  высокоточных  зенитальных  наблюдений  пар  звезд  при
неизменной установке трубы по высоте с применением контактного микрометра (см. 11.24).
При  выполнении  поверок  юстировка  на  горизонтальность  подвижной  нити  микрометра
осуществляется с погрешностью не более 5'.

Теодолит  устанавливают  на  астростолб  заблаговременно,  за 1,5 - 2 ч  до  наблюдений,

горизонтируют  сначала  при  помощи  накладного  (подвесного,  алидадного)  уровня,  затем
окончательно  при  помощи  талькоттовского  и  ориентируют  в  меридиане  с  точностью  2'.
Перед началом наблюдений звезд принимают радиосигналы времени (см. 3.1).

Для  составления  программы  используют  «Рабочие  эфемериды  пар  Цингера» [16 - 20],

рассчитанные  для  широтной  зоны,  включающей  определяемый  пункт,  или  применяют
оперативные  эфемериды,  составленные  специально  для  данного  пункта  и  лишь  на
определенный  интервал  звездного  времени.  Выбирают  пары  Цингера  с  зенитными
расстояниями от 20 до 50° и с удалениями звезд от первого вертикала не более 25° (азимуты
западных звезд от 65 до 115°). Если предполагается выполнять наблюдения с применением
круговой позиционной шкалы, то вычисляют позиционные углы p (если их нет в упомянутых
Эфемеридах), и по ним соответствующие отсчеты по шкале P

ш

 (см. 10.15).

3.3.2. Методика наблюдений

Наблюдения  пар  Цингера  производят  следующим  образом.  Трубу  теодолита

устанавливают  на  зенитное  расстояние  пары  и  на  азимут  первой  звезды:  скрепляют  раму
талькоттовского  уровня  с  горизонтальной  осью  закрепительным  винтом  при  раме,
освобождают ограничительную вилку и элевационным винтом приводят пузырек уровня на
середину рабочей части ампулы; подвижную нить микрометра устанавливают на расстоянии
около 1,5 оборота  винта  от  нуль-пункта  на  той  стороне  поля  зрения,  на  которой  появится
звезда.  Далее  действия  наблюдателя  зависят  от  того,  что  применяется  в  наблюдениях -
позиционная шкала или координатная сетка.

3.3.3. Наблюдение пар Цингера с применением позиционной шкалы

Поворотом  алидады  горизонтального  круга  при  помощи  наводящего  винта  звезду

пропускают  через  отсчет  по  шкале  P

ш

  (см. 10.15) и  в  этом  положении  алидаду  оставляют

неподвижной  на  все  время  наблюдения  звезды.  Когда  звезда  приблизится  к  подвижной
рабочей нити микрометра, отсчитывают по уровню, включают хронограф и как только звезда
вступит  на  нить  сопровождают  звезду  этой  нитью  на  протяжении  трех  оборотов  винта;
отсчитывают  второй  раз  по  уровню.  Смещение  пузырька  уровня  в  промежутке  между
первым  и  вторым  отсчетами  не  должно  превышать 0,4

∂

.  Выключают  хронограф.  На  этом

наблюдение первой звезды данной пары заканчивают. При переходе к наблюдениям второй
звезды  переключают  электрические  цепи  микрометра  и  хронометра  с  целью  исключения
параллакса  в  записывающей  системе  хронографа.  Далее,  оставляя  неизменной  установку
трубы по высоте, алидаду горизонтального круга устанавливают по азимуту второй звезды;
вторую звезду пары наблюдают так же, как первую.

Закончив  наблюдения  пары  звезд,  производят  подготовку  к  установке  трубы  теодолита

для  наблюдений  следующей  пары:  накидывают  ограничительную  вилку  на  водильце  рамы
талькоттовского  уровня,  освобождают  закрепительный  винт  этой  рамы,  освобождают
закрепительный  винт  трубы.  По  эфемеридным  данным  устанавливают  трубу  для
наблюдений  следующей  пары.  Звезды  второй  пары  наблюдают  в  обратной
последовательности,  т.е.  если были  исполнены  наблюдения  звезд первой  пары,  например  в
порядке EW, то звезды второй пары наблюдают в порядке WE, третьей - в порядке EW и т.д.

Наблюдения  пары  звезд  должны  выполняться  так,  чтобы  уже  после  первого  отсчета  по

талькоттовскому  уровню  при  наблюдении  первой  звезды  не  должно  быть  никаких
прикосновений  к  уровню  (элевационному  винту,  оправе  ампулы,  зеркальцу  и  другим
деталям  рамы  уровня)  вплоть  до  последнего  отсчета,  по  уровню  в  наблюдениях  второй
звезды, так как даже легкое прикосновение может вызвать изменение наклона лишь самого
уровня,  не  отражающего  изменения  наклона  трубы,  что  окажет  влияние  на  результат
определения в виде фиктивной составляющей поправки за уровень.

3.3.4. Наблюдение пар Цингера с применением постоянной координатной сетки

На  рис. 3.4 представлена  прямоугольная  постоянная  координатная  сетка  нитей

контактного  микрометра  ЦНИИГАиК,  предназначенная  для  наблюдений  пар  Цингера.  Она
содержит  две  пары  горизонтальных  сближенных  нитей  K

1

K

3

  и  K'

1

K'

3

  вертикальную

(боковую)  K

1

K'

1

.  Биссекторы  сближенных  нитей  расположены  по  разные  стороны

относительно  нуль-пункта,  на  расстояниях  от  него  в  два  оборота  винта.  Для  наблюдений  в
широтной зоне от 35 до 70° вертикальная координатная нить установлена на расстоянии f =
410"  от  центральной  вертикальной  K

2

K'

2

.  Точками  встречи  звезд,  составляющих  пару

Цингера, называют постоянные точки пересечения K

1

, K'

1

 биссекторов сближенных нитей с

вертикальной координатной нитью.

Установку  трубы,  подготовку  талькоттовского  уровня  к  наблюдениям  звезд,  установку

подвижной  нити  микрометра  производят  так  же,  как  и  для  случая  наблюдений  с
применением позиционной шкалы; когда звезда приблизится к ближайшей по ее ходу паре
сближенных  нитей,  отсчитывают  по  уровню,  затем  поворотом  алидады  горизонтального
круга  наводят  вертикальную  координатную  нить  на  звезду  и  удерживают  на  ней  (действуя
наводящим винтом алидады горизонтального круга) до вступления звезды в точку встречи; в
этот  момент  движение  алидады  прекращают,  и  когда  звезда  достигнет  рабочей  нити  hh
микрометра,  включают  хронограф,  биссектируют  звезду  этой  нитью  на  протяжении  трех
оборотов, пользуясь приводом для вращения винта микрометра; отсчитывают второй раз по
уровню,  выключают  своевременно  хронограф.  Закончив  этим  наблюдение  первой  звезды,
переключают  в  хронографе  цепи  микрометра  и  хронометра,  устанавливают  алидаду
горизонтального круга по азимуту второй звезды, которую наблюдают так же, как и первую.

При применении постоянной координатной сетки звезды пары в общем случае не пройдут

через центр поля и их пути не пересекутся в какой-нибудь одной общей точке на подвижной
нити при положении последней в нуль-пункте поля, потому что будет иметь место влияние
погрешностей  за  наклон  нити  и  др.  Однако  эти  погрешности  окажутся  незначительными,
если  наклон  нити  мал  (не  более  5')  и  если  положению  подвижной  нити  микрометра  на
середине  промежутка  между  координатными  биссекторами  (точками  встречи  звезд)
соответствует  середина  опознавательного  контакта  (точка  симметрии  контактов  двух
рабочих  оборотов  винта).  И  все  же  во  избежание  остаточного  влияния  погрешностей
юстировку  на  горизонтальность  нити  надлежит  производить  всякий  раз  перед  началом
звездных наблюдений, а по окончании наблюдений - контролировать.

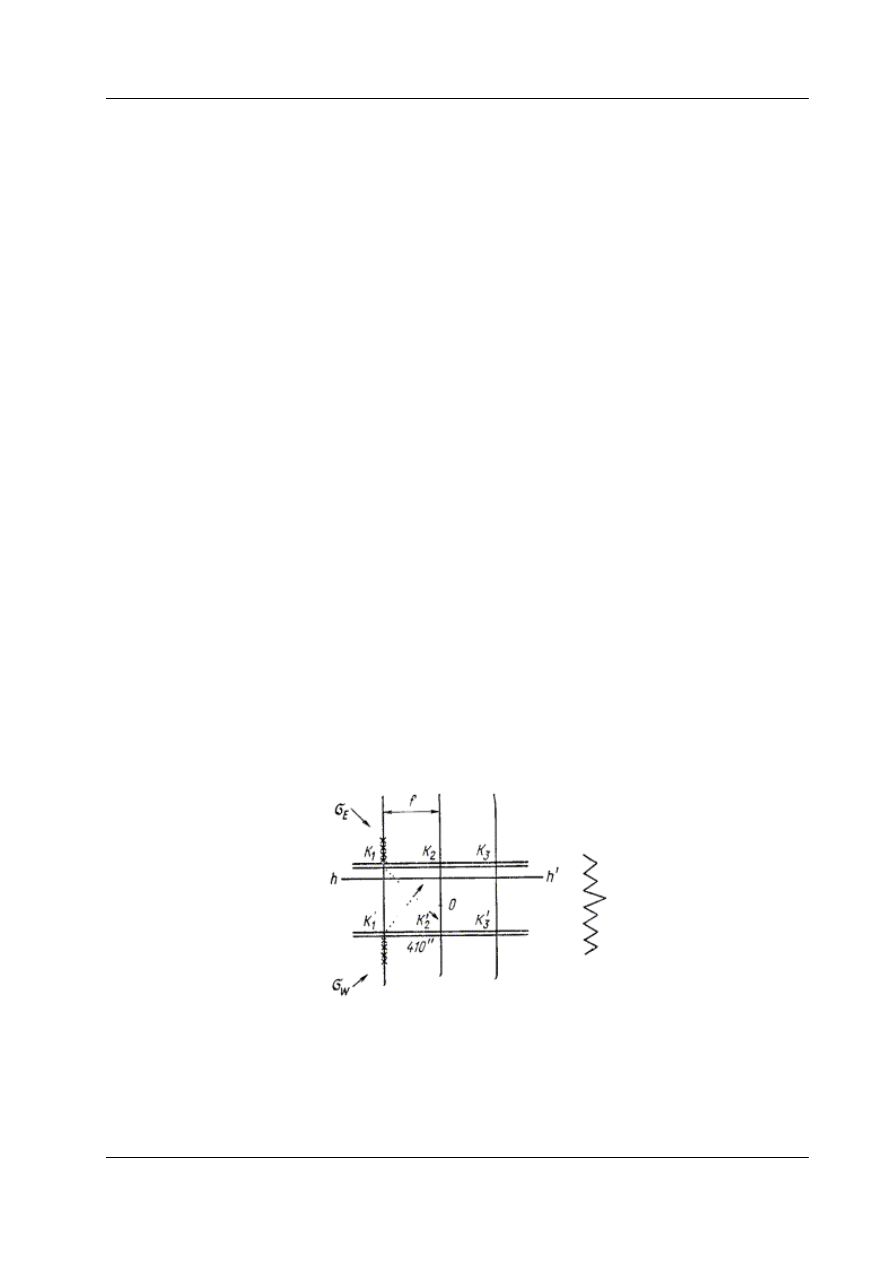

Рис. 3.4. Сетка нитей контактного микрометра теодолита АУ 2/10
