ГКИНП-01-145-81 ОПРЕДЕЛЕНИЕ АЗИМУТОВ НА ПУНКТАХ ЛАПЛАСА С УЧЕТОМ ВЛИЯНИЯ РЕФРАКЦИИ - часть 2

эквивалентная  высота  больше 300 м  (h > 300 м),  то  азимут  оставляют  без  изменений  и  не
исправляют за рефракцию.

2.7.  Для  каждой  даты  наблюдений  азимута  определяют  на  пункте  средние  суточные

значения: температуры Т, давления p, упругости водяного пара воздуха е, общей облачности
n,  а  также  среднее  альбедо  А  (отражательную  способность)  подстилающей  поверхности
между смежными астропунктами, руководствуясь указаниями п. 4.1.

2.8. Азимуты, определенные при снежном покрове, за рефракцию не исправляют.
2.9.  Азимуты  прошлых  лет,  не  удовлетворяющие  требованиям  п.п. 2.2 - 2.4 и 2.6,

оставляют  без  изменений.  Азимуты,  удовлетворяющие  этим  условиям,  исправляют  за
влияние рефракции.

2.10. Новые азимуты определяют с учетом требований данного РТМ.

3. СОСТАВЛЕНИЕ СВОДКИ РЕЗУЛЬТАТОВ ОПРЕДЕЛЕНИЯ АЗИМУТА

Результаты  определений  азимута,  исполненных  в  соответствии  с  приведенными  здесь

требованиями,  обрабатывают  сначала  по  стандартной  методике.  Для  каждого  i-го  приема
наблюдений  получают  значение  азимута  α

i

  и  звездное  время  его  определения  s

i

,  которые

записывают в сводку результатов определения азимута (табл. 1).

В  целях  редукции  азимута  к  среднему  моменту  вечерней  изотермии  воздуха  x

0



необходимо  звездное  время  определений  азимута  в  приемах  перевести  сначала  в  местное
среднее  солнечное  время  t

i

,  а  затем  для  каждой  j-ой  даты  вечерних  наблюдений  (включая

сюда  и  ночные  наблюдения  до  и  после  полуночи)  перевести  его  в  новую  систему  счета
относительно  момента  захода  Солнца  (t

зах

)  в  эту  дату  по  формуле (2). В  журналах

азимутальных  определений  записывают,  как  правило,  сдвоенные  даты  вечерних  и  ночных
наблюдений  азимута,  например 25/26 мая.  Время  захода  Солнца  (t

зах

)  выписывают  из

Астрономического  ежегодника  для  первой  даты,  т.е.  в  данном  случае  для 25 мая.  Для
приемов, исполненных после полуночи и утром (в данном случае после 0,0 час 26 мая) время
t

i

  при  переводе  его  в  систему  x

i

  по  формуле (2) увеличивают  на 24 часа.  Время  t

i

  и  t

зах



записывают до 1

m

, а x

i

 - до 0,01 ч.

В целях проверки соблюдения требований, п. 2.1 - 2.5 результаты определения азимута в

приемах (x

i

, α

i

) наносят на график, опустив при этом градусы и минуты (см. рис. 1). По оси

абсцисс откладывают время x

i

 (1 час в 20 мм), по оси ординат - значения азимута в приемах

α

i

 (1" в 20 мм).  На  графике  строят  плавную  кривую  второго  порядка

 вычисляемую  по

формуле (1), коэффициенты которой a

к

 (к =0, 1, 2) находят по методу наименьших квадратов,

как указано в п. 5 и приложении 10.

Прежде  чем  приступить  к  вычислению  коэффициентов  a

к

  рекомендуется  построить

данную  параболу

 сначала  приближенно  «на  глаз»,  но  так,  чтобы  возможно  полнее

соблюдались  условия:  Σδ

2

 = min и  Σ(+δ) = Σ(-δ),  где

 т.е.  чтобы  парабола,

аппроксимирующая  суточный  ход  значений  азимута,  возможно  ближе  подходила  к
результатам  наблюдений  в  приемах.  На  этом  графике  следует  показать  также  и
приближенное  значение  момента  изотермии,  приняв  x

0

  ≈  -x

0

';  величину  x

0

'  берут  из

приложения 1.

Таблица 1

Сводка результатов определения азимута № 66-67

Широта пункта φ = 59º27,0'                                                        Длина стороны S = 10,9 км

Местное время

наблюдений

Время наблюдений

относительно захода

Солнца

Дата

наблюдений

1968 г.

Время

захода

Солнца

(по АЕ)

t

зах



№

приемов

i

Объект

наблюдений

Ф/Г

звездное

s

i



среднее

солнечное

t

i



в часах и

минутах

x

i



в долях

часа

x

i



Значения

азимута в

приемах

α

i

 =196°18

+

υ

1

2

3

4

5

6

7

8

9

10



25-26/V

20

h

51

m



1

Ф

17

h

11

24

h

55

m



+4

h

04

m



+4,07

h



23,02"

+0,54"

26-27/V

20 53

2

Г

11 15

18 57

-1 56

-1,93

22,54

+0,06

-"-



3

Г

11 30

19 12

-1 41

-1,68

22,71

+0,23

-"-



4

Г

11 48

19 30

-1 23

-1,38

20,46

-2,02

-"-



5

Ф

14 44

22 25

+1 32

+1,53

24,62

+2,14

-"-



6

Ф

15 10

22 51

+1 58

+1,97

24,39

+1,91

-"-



7

Ф

15 35

23 16

+2 23

+2,38

24,22

+1,74

-"-



8

Ф

15 58

23 39

+2 46

+2,77

24,40

+1,92

29-30/V

20 58

9

Г

10 47

18 17

-2 41

-2,68

20,73

-1,75

-"-



10

Г

11 45

19 15

-1 43

-1,72

21,40

-1,08

29-30/V

20

h

 58

m



11

Г

12

h

02

m



19

h

32

m



-1

h

26

m



-1,43

h



20,00"

-2,48"

-"-



12

Ф

15 20

22 49

+1 51

+1,85

24,55

+2,07

-"-



13

Ф

15 42

23 11

+2 13

+2,22

23,45

+0,97

-"-



14

Ф

16 09

23 38

+2 40

+2,67

21,88

-0,60

30-31/V

20 59

15

Г

11 03

18 29

-2 30

-2,50

20,74

-1,74

-"-



16

Г

11 21

18 47

-2 12

-2,20

19,89

-2,59

-"-



17

Г

11 57

19 23

-1 36

-1,60

20,74

-1,74

-"-



18

Ф

14 41

22 06

+1 07

+1,12

24,92

+2,44



Среднее

22,48







Συ

2

 =

54,05

Среднее из приемов α = 196º18'22,48"
Сумма поправок, предусмотренных Инструкцией [1]

*)

 - 3,72"

*)

  За  центровку  прибора,  редукцию  цели,  сближение

меридианов,  колебание  полюса,  высоту  над  референц-
эллипсоидом, неравенство диаметров цапф.

Значение азимута из наблюдений α = 196º18'18,76"

Средние квадратические ошибки азимута:

- из одного приема



- из n приемов





























Построенный таким образом предварительный график позволит:



-  проверить  соблюдение  требований  относительно  числа  выполненных  приемов  до

момента  изотермии,  до  захода  Солнца  и  равномерность  распределения  приемов  на  всем
отрезке  времени  вечерних  и  ночных  наблюдений  (перерывы  рекомендуются  не  более 2
часов, не считая целых суток);

- выявить приемы, явно не укладывающиеся в допуск δ

max

 ≤ 2" и подлежащие повторению.

Используя  информацию,  доставляемую  данным  графиком,  выполняют  необходимые

дополнительные измерения и добиваются соблюдения всех требований п. 2.1 - 2.5 на данном
этапе  работ.  Только  лишь  после  этого  вычисляют,  как  указано  в  п. 5, значения
 аппроксимирующей параболы (1) и окончательно проверяют соблюдение допуска δ

max

 ≤ 2";

для  проверки  этого  допуска  знание  момента  изотермии  воздуха  x

0

  не  требуется  (см.

последний столбец табл. 5).

4. ОПРЕДЕЛЕНИЕ ВРЕМЕНИ СТАНОВЛЕНИЯ ВЕЧЕРНЕЙ ИЗОТЕРМИИ ВОЗДУХА

НА ВЫСОТЕ ВИЗИРНОГО ЛУЧА

Средний  за  все  дни  определений  азимута  момент  времени  x

0

,  когда  влияние  боковой

рефракции  на  азимут  земного  предмета  равно  или  почти  равно  нулю,  вычисляют  в  часах
относительно момента захода Солнца по формуле

x

0

 = -x

0

' + ε'

m

 + ε'

h

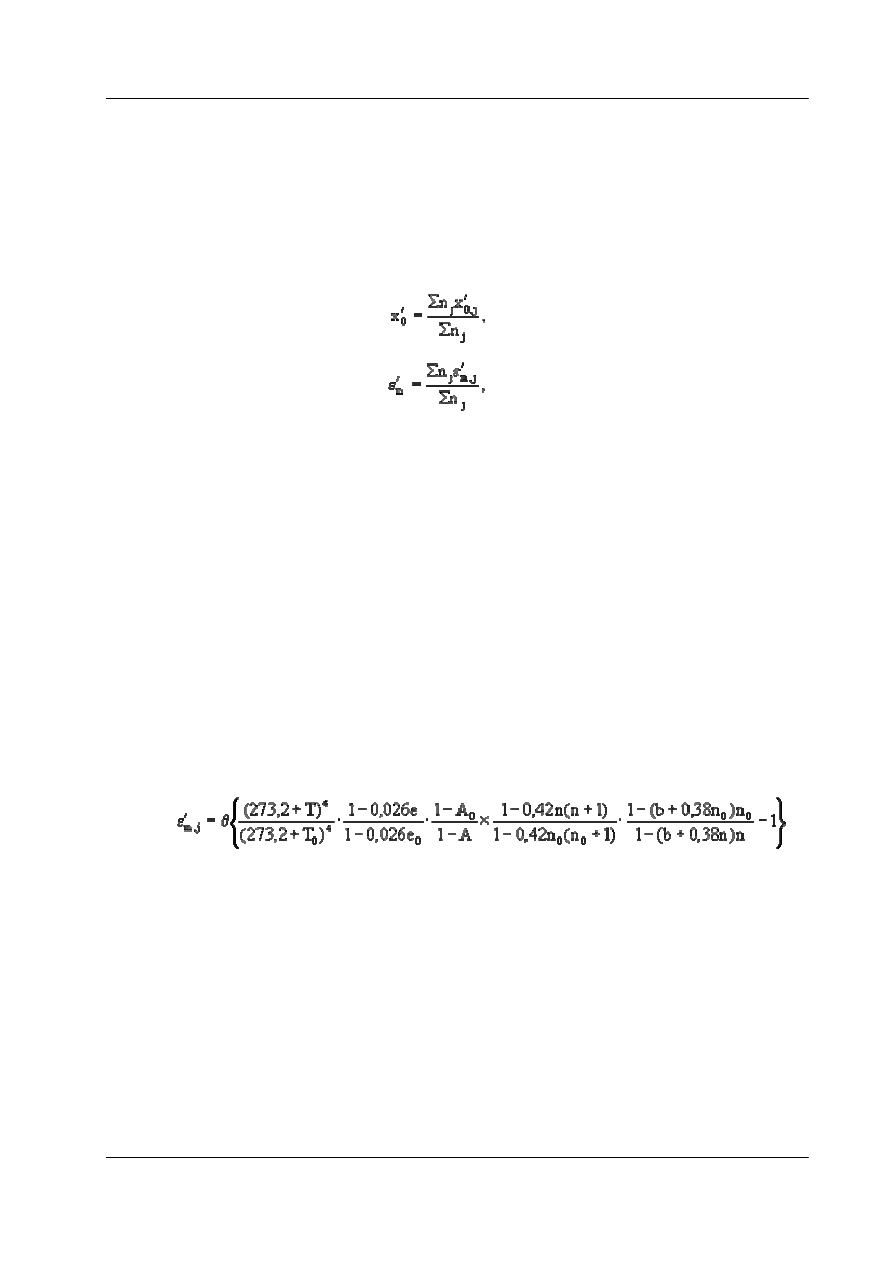

,                                                               (6)

где

                                                                       (7)

                                                                       (8)

ε'

h

 = 1,30h[1 - (0,6976 - 0,00264φ)h + 0,064h

2

]                 (9)

В этих формулах:

x

0,j

 - многолетнее для j-ой даты на широте астропункта значение вечернего момента времени

x'

0

 = t

зах

 - t'

0

 перехода радиационного баланса через нуль на высоте 2 м над почвой; величины

x'

0

 даны для каждой даты в приложении 1 и показаны на рисунке 2;

ε'

m,j

 - поправка, (в  часах)  за  метеорологические  условия  в  районе  астропункта  в  j-ю  дату

определений азимута;
ε'

h

 - поправка (в часах) на эквивалентную высоту визирного луча над местностью;

n

j

 - число приемов определений азимута в j-й вечер, включая вечерние и ночные наблюдения

(до и после полуночи);
h - эквивалентная высота визирного луча над местностью, выраженная в сотнях метров (0 < h
≤ 3); при h > 3 азимут не исправляют за влияние рефракции;
φ - широта астропункта, выраженная в градусах (40º ≤ φ ≤ 64º).

4.1. Вычисление поправок ε'

m

 за метеорологические условия

Поправки ε'

m,j

 вычисляют в часах для каждой j-ой даты вечерних наблюдений азимута по

формуле

  (10)

Здесь величины θ (час) и сглаженные по широтам и датам многолетние средние суточные

значения:  температуры  воздуха  Т

0

 (°С),  упругости  водяного  пара  воздуха  e

0

  (в  мм  рт.  ст.),

общей  облачности  n

0

  (в  долях  единицы)  и  многолетнего  альбедо  местности  А

0

  между

смежными  астропунктами  (в  долях  единицы)  выбирают  из  приложений 1 - 6 по  широте
астропункта и дате вечерних определений азимута. Параметр b (10) вычисляют по формулам

b = 0,412 - 0,002(57 - φ) при 40° ≤ φ ≤ 57°

b = 0,412 - 0,018(φ - 57) при 57° ≤ φ ≤ 64°,                      (11)

где широта астропункта φ задается до 0,1°.

Фактические значения средних суточных величин: температуры воздуха Т (°С), упругости

водяного  пара  e  (мм  рт.  ст.)  и  общей  облачности  n  (в  долях  единицы)  запрашивают  для
каждой j-ой даты вечерних наблюдений азимута с ближайших к астропункту метеостанций,
расположенных  вокруг  него  по  возможности  в  диаметрально  противоположных
направлениях  в  радиусе 1 до 50 км  в  закрытой  и  до 100 км - в  открытой  (степной,

полупустынной) местности. Результаты наблюдений для каждой метеостанции записывают в
сводку (приложение 8); значения одноименных элементов осредняют по всем метеостанциям
и средние величины подставляют в формулу (10).

При  отсутствии  метеостанций  в  районе  работ  (это  выясняют  до  выезда  на  полевые

работы) на астропункта измеряют давление воздуха р по барометру-анероиду, температуру
по сухому Т и смоченному Т' термометрам аспирационного психометра (на высоте не ниже 2
м  над  почвой);  определяют  общую  облачность  n  в  долях  единицы  (n =0,0 - на  небе  нет  ни
одного облака; n = 0,5 - небесная сфера наполовину закрыта облаками; n =1,0 - пасмурно, все
небо  закрыто  плотными  облаками,  без  просветов).  Измерения  выполняют  в  каждую  дату
азимутальных определений по четыре раза в сутки: 1) в момент утренней изотермии воздуха,
2)  в  местный  полдень, 3) в  момент  вечерней  изотермии  воздуха  и 4) в  местную  полночь,
руководствуясь указаниями приложения 9. Из четырех значений каждого элемента выводят
среднее за сутки.

Упругость водяного пара воздуха e вычисляют в мм рт. ст. по формуле

                                                              (12)

где давление насыщенного водяного пара E' и коэффициент к выбирают из приложения 7 по
температуре Т' смоченного термометра; давление p и величина E' выражены в мм ртутного
столба.

Для  определения  средней  величины  альбедо  местности  А  записывают  в  журнале

азимутальных  определений  преобладающий  между  астропунктами  вид  подстилающей
поверхности,  например,  хвойный  лес,  степь,  тундра,  снег  и  т.п.  Затем  по  таблице 2
приложения 6 находят  среднее  альбедо  А.  Для  тех  видов  подстилающей  поверхности,
которые  не  указаны  в  этой  таблице,  в  формуле (10) принимают  А = А

0

.  При  наличии

снежного покрова руководствуются указаниями п. 2.8. Пример вычисления поправок ε'

m,j

 дан

в таблице 2.

Таблица 2

Метеорологическая информация для азимута № 66-67 и результаты вычисления поправок

ε'

m,j



Дата 1969

j

Число приемов n

j



x'

0,j

 (час)

T

T

0



e

e

0



A

A

0



n

n

0



b

θ

ε'

m,j

 (час)

25.V

1

1,76

4,2
9,9

5,7
6,1

0,12
0,18

0,30
0,68

0,368

1,42

-0,087

26.V

7

1,77

9,2

10,1

7,9
6,1

0,12
0,18

0,30
0,68

0,368

1,43

-0,107

29.V

6

1,80

4,3

10,8

5,6
6,4

0,12
0,18

0,30
0,68

0,368

1,45

-0,089

30.V

4

1,82

11,5
11,0

9,2
6,5

0,12
0,18

0,30
0,68

0,368

1,47

-0,108





4.2. Вычисление эквивалентной высоты визирного луча над местностью



Для вычисления поправки ε'

h

 за запаздывание момента времени t

0

 с увеличением высоты

визирного  луча  над  местностью  необходимо  по  топографической  карте  М 1:100000
построить профиль местности и затем вычислить эквивалентную высоту визирного луча над
ней  отдельно  для  прямого  и  отдельно  для  обратного  азимута.  С  этой  целью  начальный  и
конечный  астропункты  соединяют  на  карте  прямой  линией,  которая  разбивается  на
отдельные участки ∆s

i

 по числу наиболее характерных точек излома профиля местности. Эти
