ПРАВИЛА НАЧЕРТАНИЯ УСЛОВНЫХ ЗНАКОВ НА ТОПОГРАФИЧЕСКИХ ПЛАНАХ ПОДЗЕМНЫХ КОММУНИКАЦИЙ МАСШТАБОВ 1:5000, 1:2000, 1:1000, 1:500 - часть 3

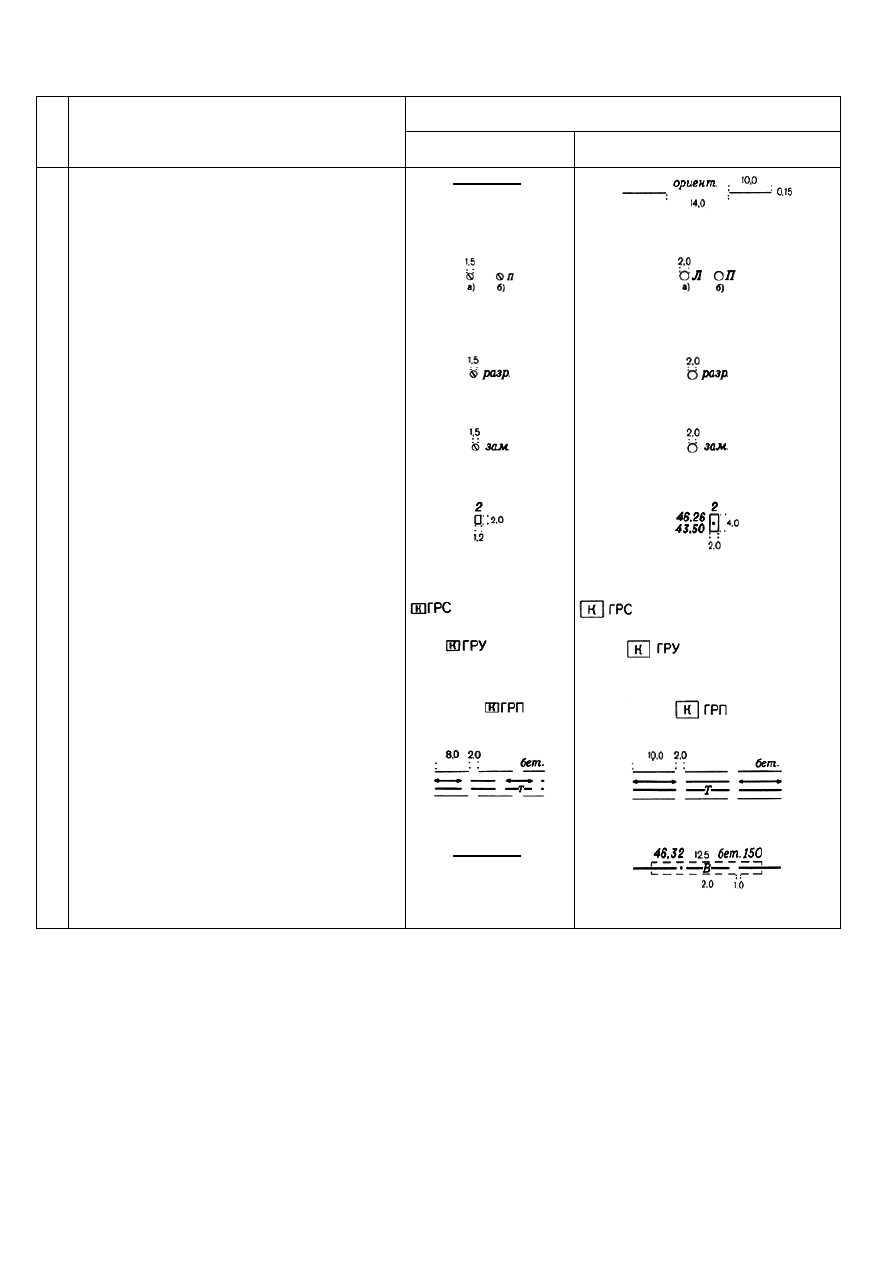

Таблица 6
N
НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ
ИЗОБРАЖЕНИЕ НА ПЛАНАХ МАСШТАБОВ
1:5000, 1:2000
1:1000, 1:500
42
Нанесенные по неуточненным данным [18]
43
Смотровые колодцы
а) без указания назначения
б) с указанием назначения [9, 14]
44
Смотровые колодцы разрушенные [9]
45
Смотровые колодцы, находящиеся под мощением [9]
46
Шурфы (отрытые для отыскивания подземных коммуникаций)
их номера и высотные отметки [17]
47
Газораспределительная станция
Газораспределительная установка
Газорегуляторный пункт
48
Общий коллектор (ширина в масштабе плана), материал
коллектора (бет.) [6, 7]
49
Трубопровод в защитной трубе, отметка заложения прокладки -
46,32, длина трубы в метрах - 12,5, материал и диаметр трубы
(бет. 150) [6, 19]

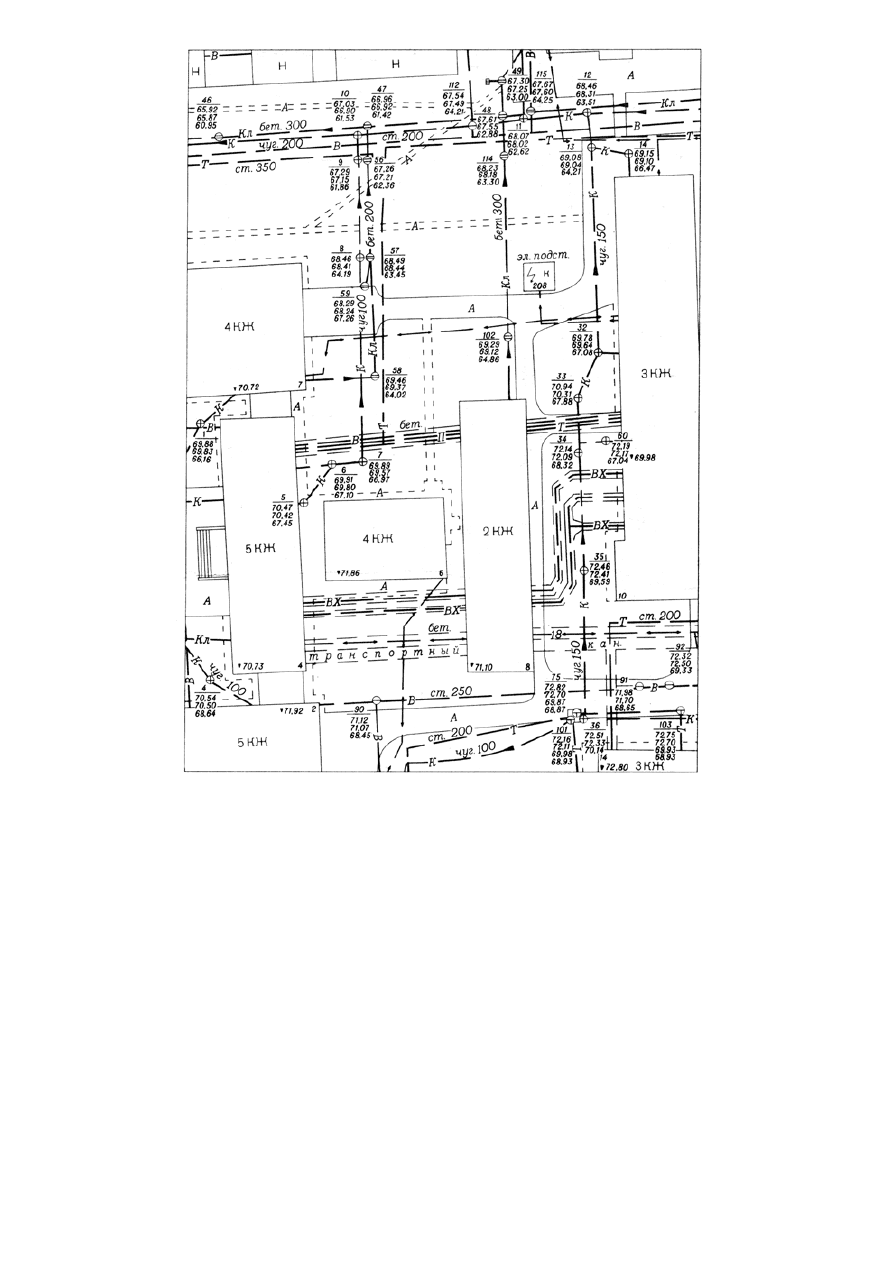

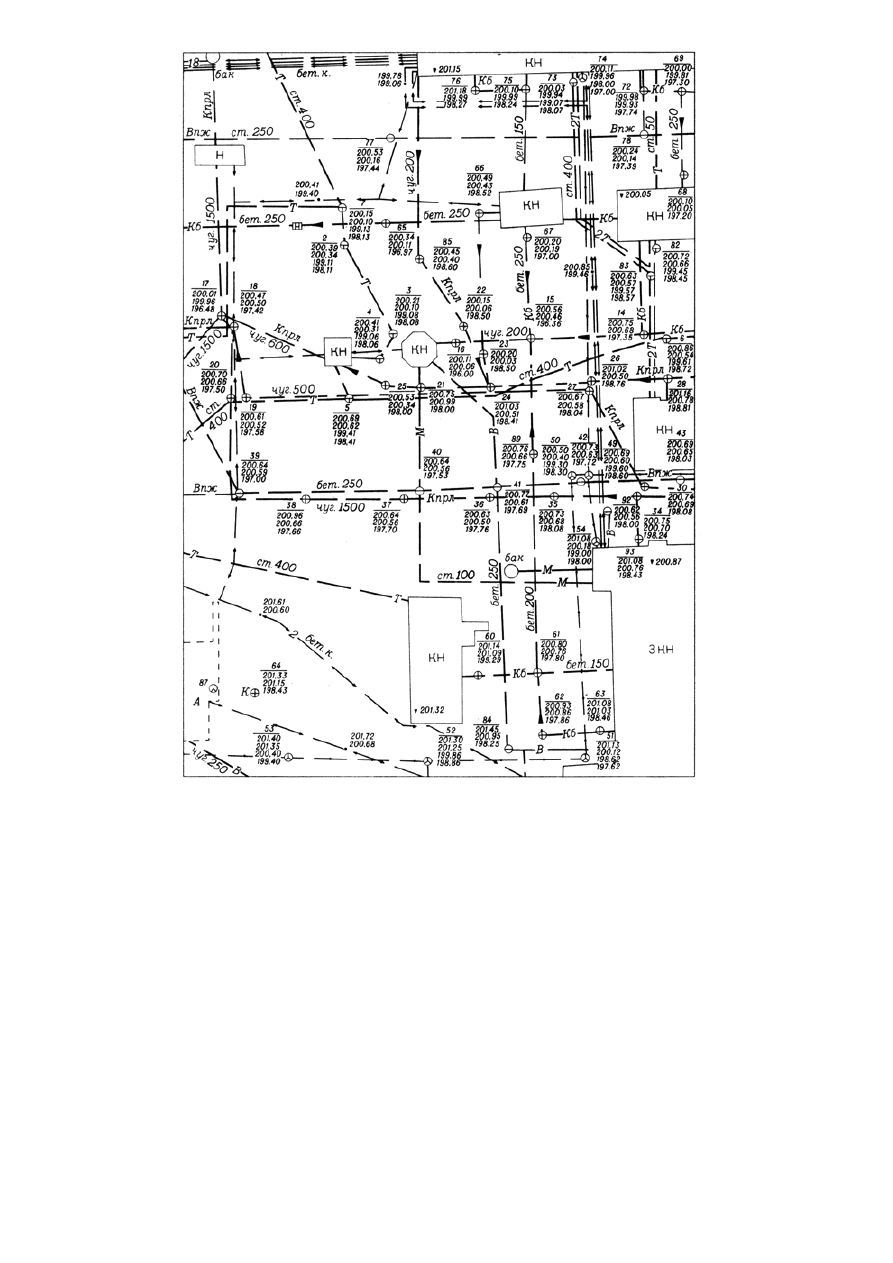

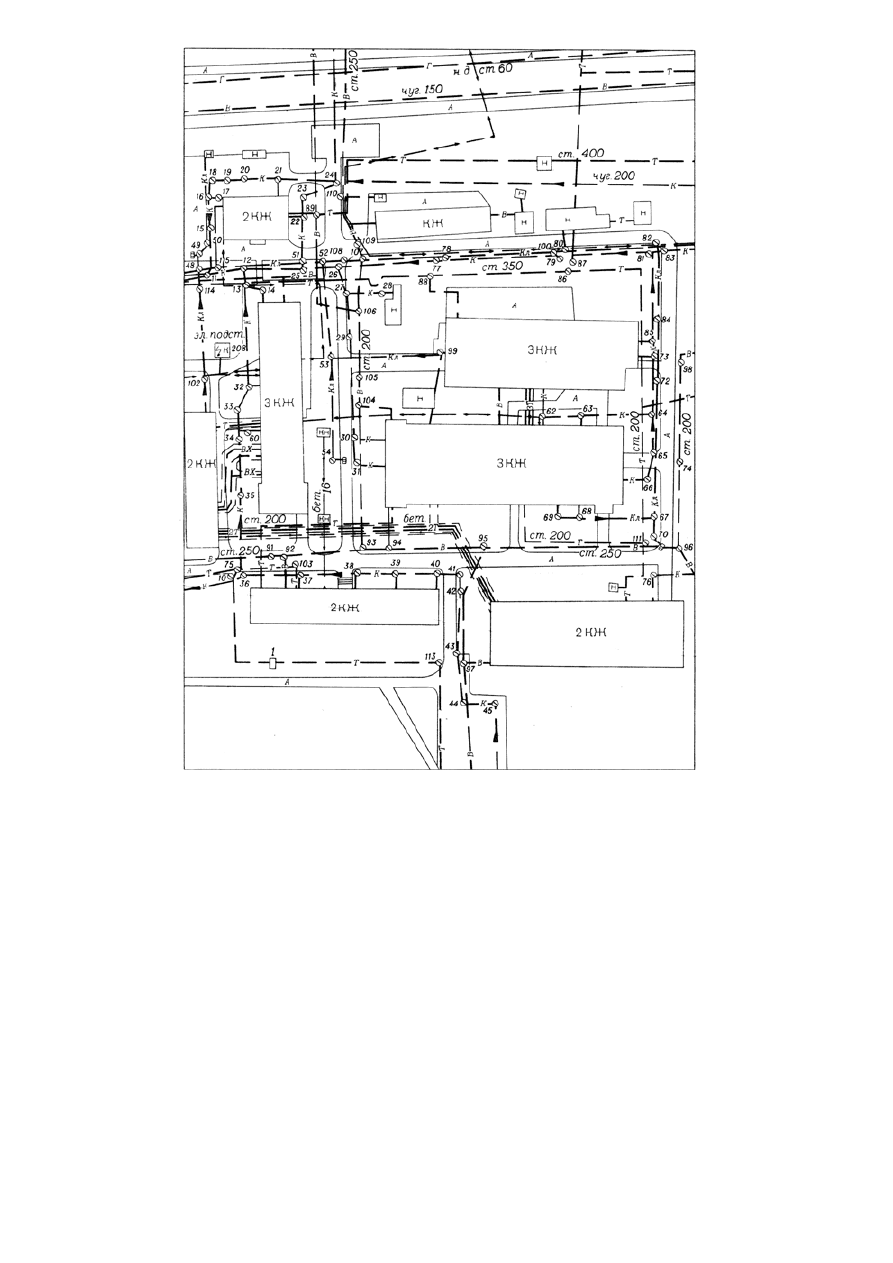

Пример изображения части города с подземными коммуникациями
Таблица 7
