ПРАВИЛА НАЧЕРТАНИЯ УСЛОВНЫХ ЗНАКОВ НА ТОПОГРАФИЧЕСКИХ ПЛАНАХ ПОДЗЕМНЫХ КОММУНИКАЦИЙ МАСШТАБОВ 1:5000, 1:2000, 1:1000, 1:500 - часть 2

труб) - стальн., ст.; керамический (материал труб) - керам., кер.; железобетонный (материал труб) - ЖБ, бет.; непроходной (канал, туннель) - непрох., к.н.;
полупроходной (канал, туннель) - полупрох., к.п.; канал - кан., к.; высокое давление - выс. давл., в.д.; низкое давление - низк. давл., н.д.; среднее
давление - средн. давл., с.д.

     Допускается уменьшать размеры надписей на 1/3 (образцы планов на стр.15, 16, 17, 18, 19, 31, 32).

     24. При расположении характеристик внутри строений и определении их размеров, а также при расположении надписей названий улиц и переулков
следует руководствоваться условными знаками для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500, издания 1973 г.


     25. Размещение надписей за рамками листа плана должно проводиться в соответствии с прилагаемым образцом оформления рамок.




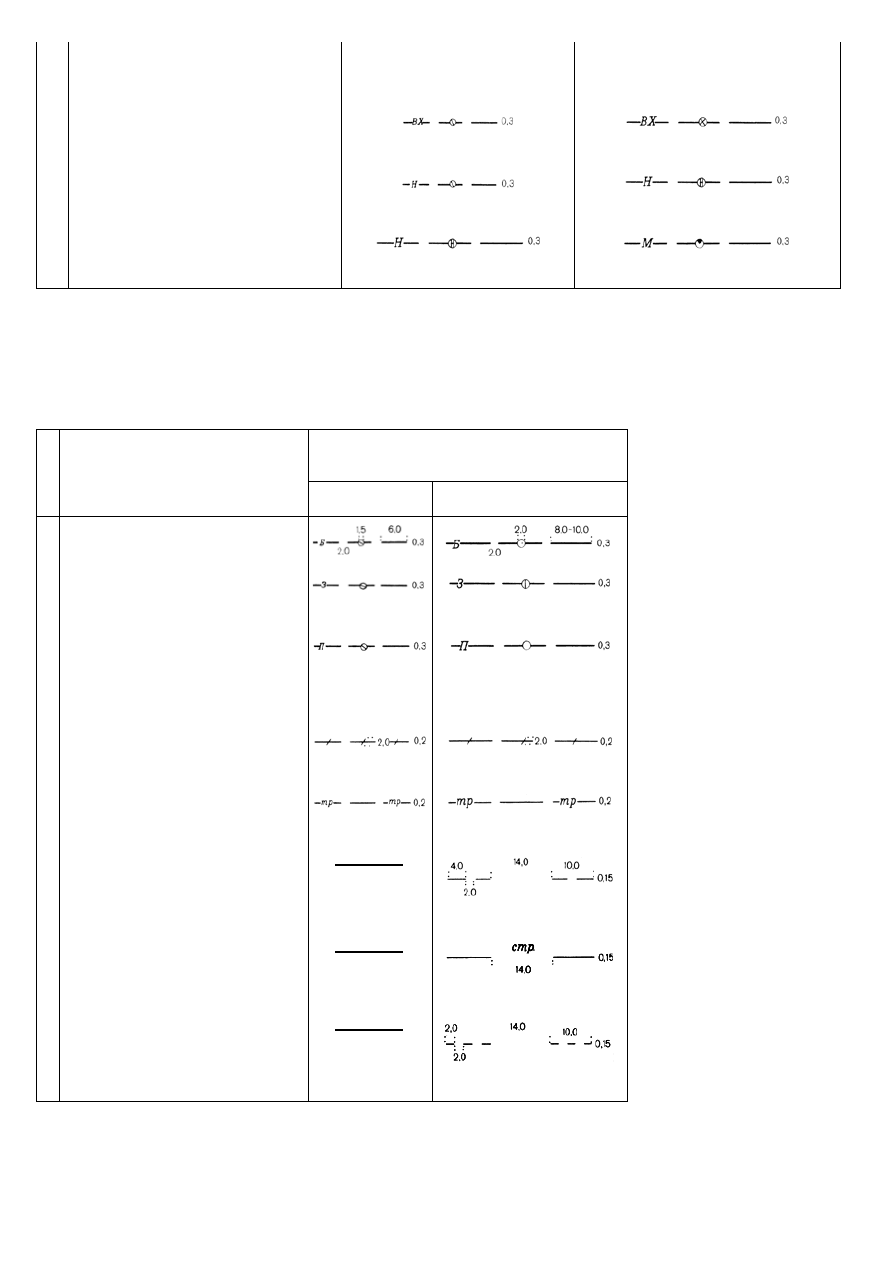

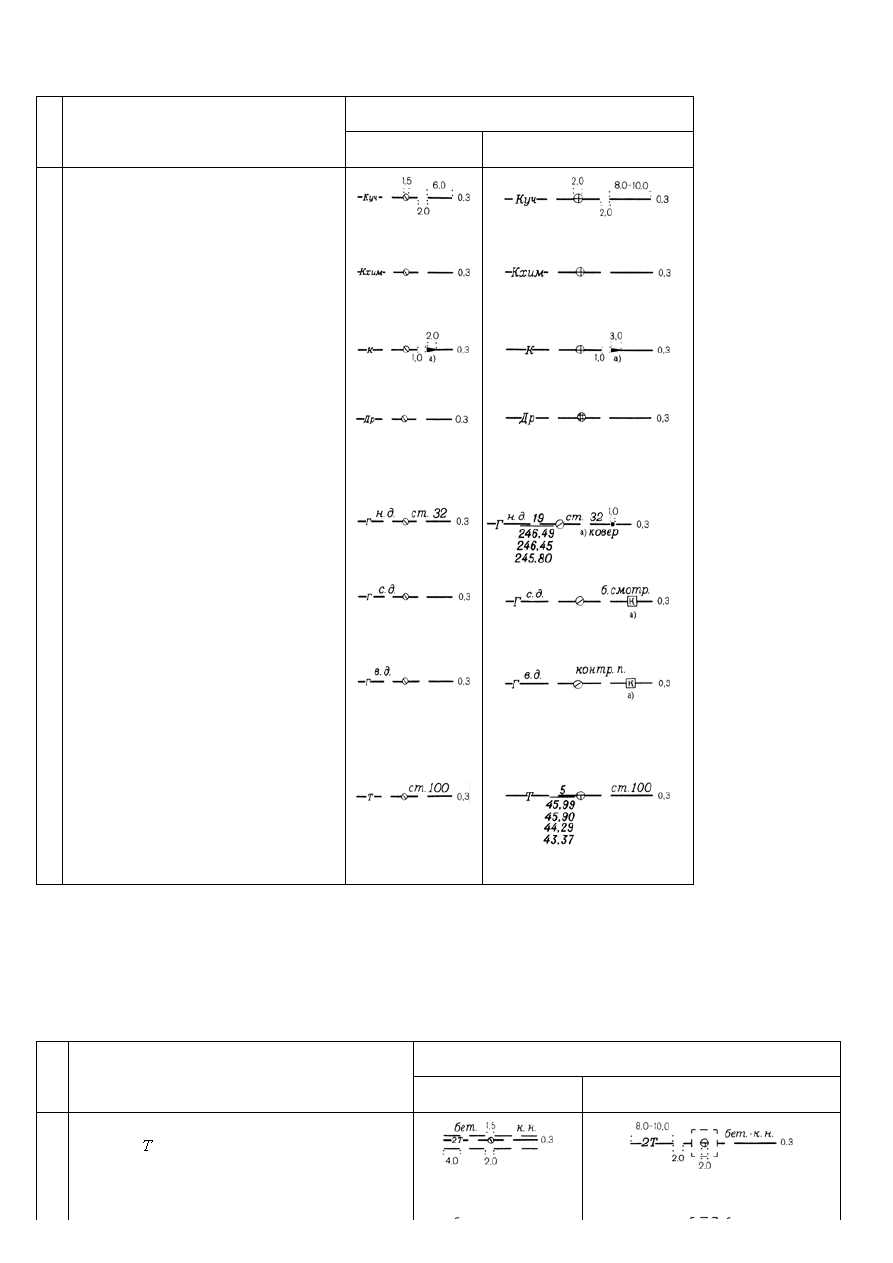

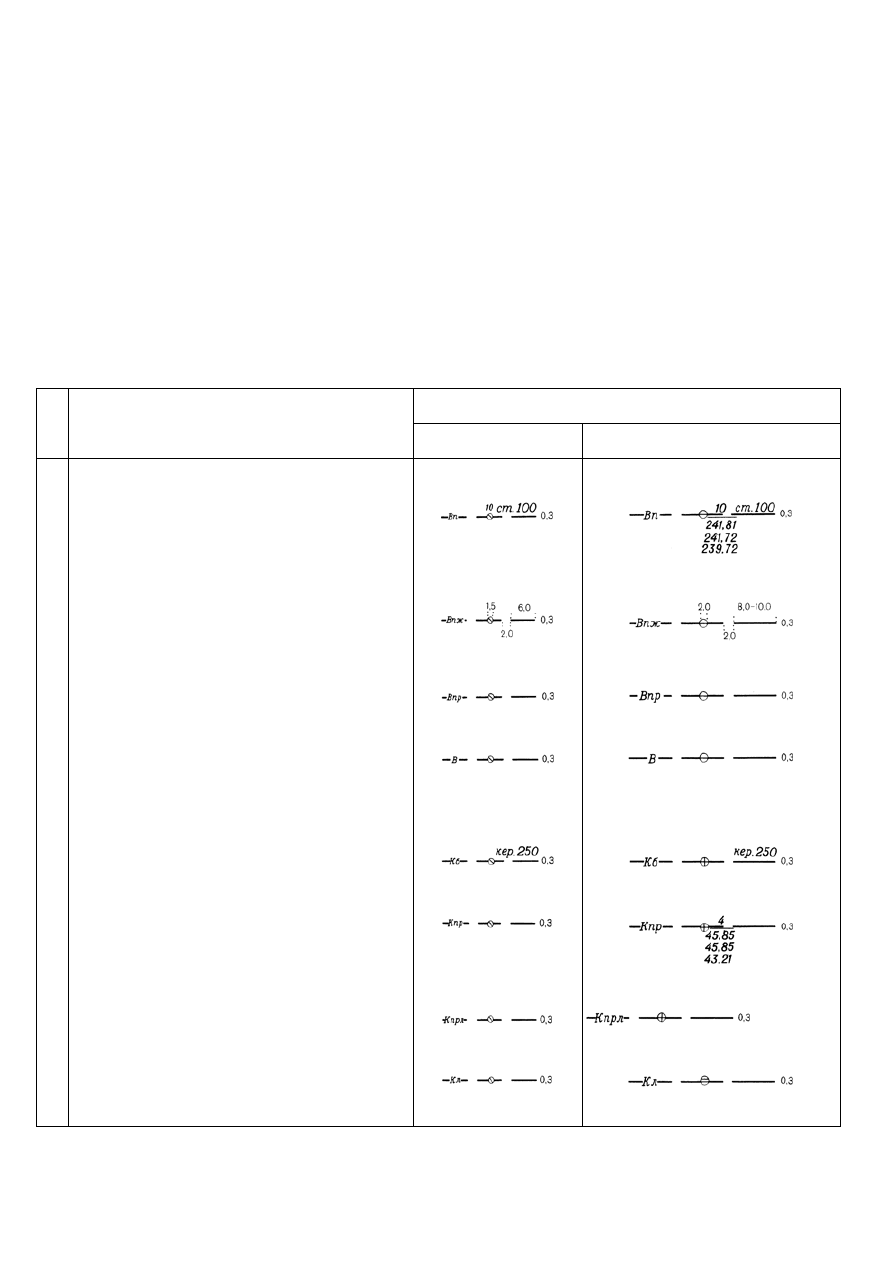

УСЛОВНЫЕ ЗНАКИ ДЛЯ ПЛАНОВ ПОДЗЕМНЫХ КОММУНИКАЦИЙ

МАСШТАБОВ 1:5000, 1:2000, 1:1000, 1:500

Таблица 1



N

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ

ИЗОБРАЖЕНИЕ НА ПЛАНАХ МАСШТАБОВ

1:5000, 1:2000

1:1000, 1:500

ВОДОПРОВОД

1

Водопровод питьевой, назначение - Вп, смотровой колодец, его
номер и высотные отметки, материал и диаметр трубы в мм (cm.
100) [6, 7, 9, 10, 11]





2

Водопровод хозпротивопожарный [6, 7, 9]





3

Водопровод производственный [6, 7, 9]





4

Водопровод без подразделений [6, 7, 9]





КАНАЛИЗАЦИЯ И СТОК

5

Канализация бытовая (фекальная) [6, 7, 9]





6

Канализация производственная (промышленная) [6, 7, 9, 10]





7

Канализация производственно-ливневая
[6, 7, 9]





8

Канализация ливневая [6, 7, 9]




УСЛОВНЫЕ ЗНАКИ ДЛЯ ПЛАНОВ ПОДЗЕМНЫХ КОММУНИКАЦИЙ

 МАСШТАБОВ 1:5000, 1:2000, 1:1000, 1:500

Таблица 2

N

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ

ИЗОБРАЖЕНИЕ НА ПЛАНАХ МАСШТАБОВ

1:5000, 1:2000

1:1000, 1:500

9

Канализация условно чистых вод [6, 7, 9]





10 Канализация химически загрязненных стоков [6, 7,

9]






11 Канализация без подразделений

а) направление течения [6, 7, 9, 16]





12 Дренажные трубопроводы [6, 7, 9]





ГАЗОПРОВОД

13 Газопровод низкого давления (н.д.)

а) ковер [6, 7, 9, 10,15]





14 Газопровод среднего давления (с.д.)

а) будка смотровая [6, 7, 9]





15 Газопровод высокого давления (в.д.)

а) контрольный пункт [6, 7, 9]





ТЕПЛОФИКАЦИЯ

16 Теплосеть бесканальная [6, 7, 9, 10]








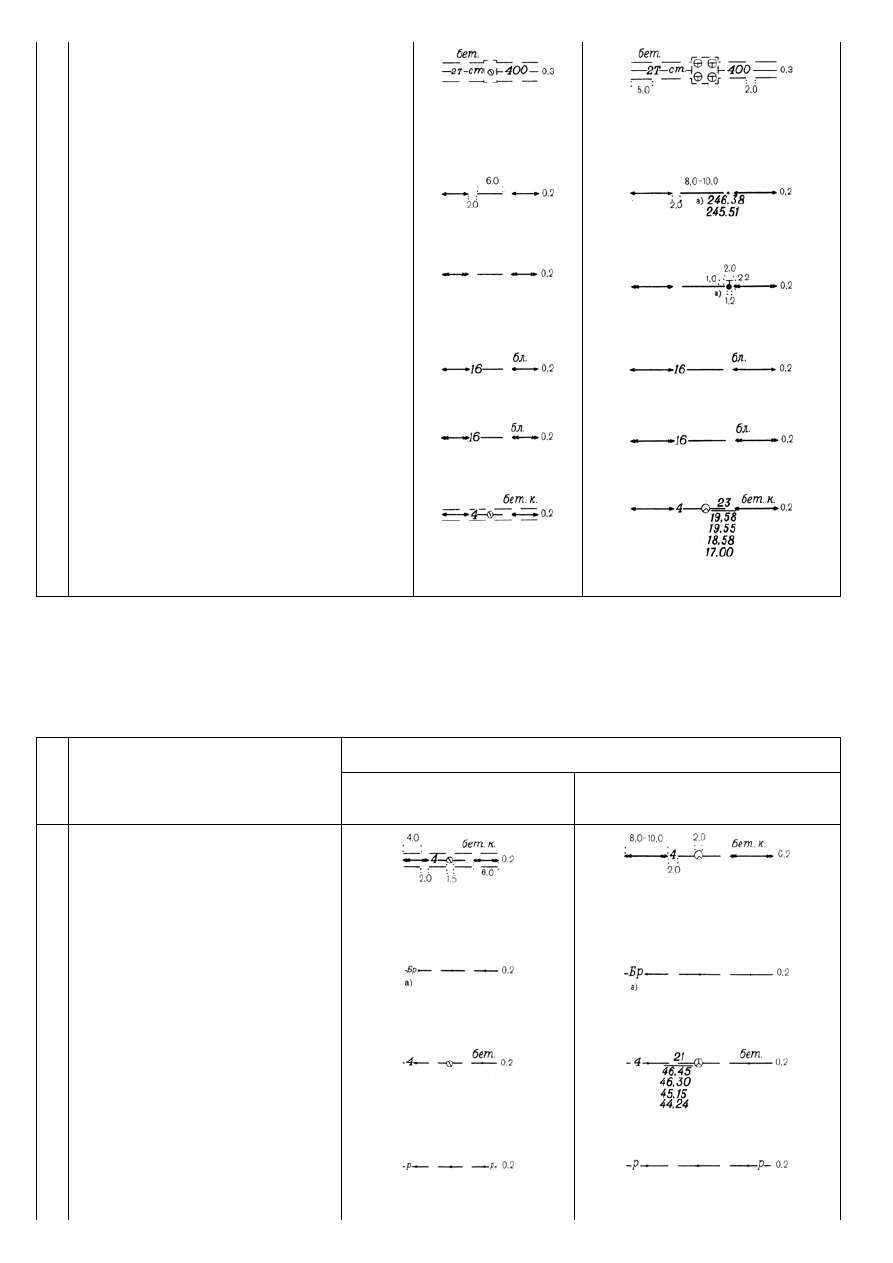

УСЛОВНЫЕ ЗНАКИ ДЛЯ ПЛАНОВ ПОДЗЕМНЫХ КОММУНИКАЦИЙ

МАСШТАБОВ 1:5000 1:2000, 1:1000, 1:500



Таблица 3

N

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ

ИЗОБРАЖЕНИЕ НА ПЛАНАХ МАСШТАБОВ

1:5000, 1:2000

1:1000, 1:500

17

Теплосеть в канале непроходном (к.н.), камера и люк, число
прокладок - 2

, материал канала (бет.) [6, 7, 8, 9]





19

Теплосеть в канале проходном [6, 7, 8, 9]





ЭЛЕКТРОКАБЕЛЬНЫЕ ПРОКЛАДКИ

20

Электрокабель низкого напряжения в траншее [6]

а) отметка заложения трубы [13]





21

Электрокабель высокого напряжения в траншее [6]

а) кабельный столбик-сторожок [15]





22

Электрокабель низкого напряжения в блоках (бл.), число
прокладок - 16 [6, 7, 8]





23

Электрокабель высокого напряжения в блоках [6, 7, 8]





24

Электрокабель низкого напряжения в канале (к.), материал
канала (бет.) [6, 7, 8, 9, 10]








УСЛОВНЫЕ ЗНАКИ ДЛЯ ПЛАНОВ ПОДЗЕМНЫХ КОММУНИКАЦИЙ

МАСШТАБОВ 1:5000, 1:2000, 1:1000, 1:500



Таблица 4

N

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ

ИЗОБРАЖЕНИЕ НА ПЛАНАХ МАСШТАБОВ

1:5000, 1:2000

1:1000, 1:500

25

Электрокабель высокого напряжения в канале [6,
7, 8, 9]





СВЯЗЬ

26

Подземные кабельные линии связи и технических
средств управления (кабель в траншее)

а) бронированный кабель [6]





27

Телефонная канализация, число прокладок - 4,
материал труб (бет.) [6, 7, 8, 9, 10]





28

Радиовещательный кабель [6]









СПЕЦИАЛЬНЫЕ ТРУБОПРОВОДЫ

31

Воздухопровод [6, 7, 9]





32

Нефтепровод [6, 7, 9]





33

Мазутопровод [6, 7, 9]








УСЛОВНЫЕ ЗНАКИ ДЛЯ ПЛАНОВ ПОДЗЕМНЫХ КОММУНИКАЦИЙ

МАСШТАБОВ 1:5000, 1:2000, 1:1000, 1:500



Таблица 5

N

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ

ИЗОБРАЖЕНИЕ НА ПЛАНАХ МАСШТАБОВ

1:5000, 1:2000

1:1000, 1:500

34 Бензопровод [6, 7, 9]





35 Золопровод [6, 7, 9]





36 Паропровод [6, 7, 9|





ПРОЧИЕ ТРУБОПРОВОДЫ

37 Недействующие [6]





38 Находящиеся в резерве [6]





39 Проектируемые [18]





40 Строящиеся [18]





41 Вынесенные в натуру [18]








УСЛОВНЫЕ ЗНАКИ ДЛЯ ПЛАНОВ ПОДЗЕМНЫХ КОММУНИКАЦИЙ

МАСШТАБОВ 1:5000, 1:2000, 1:1000 1:500
