Приложение А (обязательное)



Ремонт холодильных приборов, заправленных R600a, в домашних условиях



А. 1 Внимание! При ремонте холодильных приборов, заправленных R600a, необходимо соблюдать требования техники безопасности и пожарной безопасности для работы со взрыво- и пожароопасными веществами и газами. На рабочем месте должен находиться порошковый огнетушитель. Рабочее место должно быть проветриваемое и оборудовано газоанализатором СТХ-17. Газоанализатор СТХ-17 должен работать постоянно, при превышении в воздухе рабочей зоны содержания R600a более чем на 15% - все ремонтные работы прекратить. Газоанализатор СТХ-17 должен работать постоянно при выполнении всех работ по ремонту холодильных приборов.

Запрещается производить разгерметизацию холодильных приборов с R600a без установленной причины неисправности.

А.2 При ремонте используется следующее оборудование:

- электронный течеискатель «TIF-8800» фирмы «REFCO», «ITE-8800A» или «ITE-8900A» фирмы «ITE»;

- вакуумно-заправочная станция 10854 (номер по каталогу) фирмы «REFCO» с электронными весами 10500 (номер по каталогу) фирмы «REFCO»;

- сервисный баллон с R600a 10612- R600a фирмы «REFCO»;

- ниппель А-31004 фирмы «REFCO» или AVX-4 фирмы «ITE»;

- клещи прокалывающие герметичные 37.1211;

- устройство прокалывающее герметичное 38.2165 (для проколки фильтра-осушителя);

- газоанализатор СТХ-17;

- баллон с азотом (чистота азота - не менее 95%).

А.З Перед началом работ проконтролировать содержание R600a в атмосфере рабочего помещения газоанализатором СТХ-17.

А.3.1 Установить газоанализатор СТХ-17 возле холодильного прибора так, чтобы компрессор находился непосредственно над датчиком газоанализатора, при этом помещение должно проветриваться постоянно.

А.3.2 Проколоть деталь «Патрубок заправочный» (при отсутствии на последнем ниппеля) при помощи клещей прокалывающих 37.1211, проколоть деталь «Фильтр-осушитель» при помощи устройства прокалывающего герметичного 38.2165 , которые предварительно соединены с вакуумно-заправочной станцией (электрические насосы в не взрыво - пожарнобезопасном исполнении, использовать для откачки R600a КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО). Шланг выходной, соединенный со штуцером выходным насоса вакуумно-заправочной станции, вывести за пределы помещения непосредственно в открытую атмосферу (в указанном положении шланг выходной должен находиться на протяжении всего времени выполнения ремонтно-восстановительных работ).

А.3.3 Включить вакуумно-заправочную станцию и произвести откачку R600a в течение не менее 5 минут.

А.3.4 Перекрыть вентили вакуумные (со стороны высокого и низкого давления холодильного агрегата) вакуумно-заправочной станции и отключить работу насоса станции, не отсоединяя от холодильного прибора.

А.3.5 Открыть вентиль подачи азота (на баллоне с азотом) и заполнить контур холодильного агрегата (по шлангам от баллона с азотом ранее подсоединенным к клещам и устройству прокалывающим герметичным). Давление азота на выходе из баллона должно быть от 1,2 до 1,5 кгс/см2. Закрыть запорные вентили линии подачи азота в холодильный агрегат. Выдержать холодильный агрегат под давлением азота не менее 5 минут.

А.З.6 Стравить азот из контура холодильного агрегата до величины атмосферного давления.

А.З .7 Произвести вакуумирование холодильного агрегата вакуумно-заправочной станцией в течение не менее 5 минут.

А.З.8 Операции, согласно А.З.5, А.З.6, А.3.7 повторить один раз.

А.3.9 Операции, согласно А.З.5, А.З.6 повторить один раз.

А.З. 10 Отсоединить от холодильного агрегата клещи и устройство прокалывающее герметичное.















ПОРЯДОК ПОЛЬЗОВАНИЯ КАТАЛОГОМ



             Каталог деталей и сборочных единиц холодильника R-214-1 КШД-280/45 УХЛ 4.2 * N предназначен для составления заявок на запасные части, необходимые при ремонте холодильника.

            В каталоге имеются иллюстрации деталей и сборочных единиц (рис.1-5), где по каждой позиции, указанной на рисунках, дается обозначение и наименование детали (сборочной единицы) в конструкторской документации, обозначение сборочной единицы, куда входит деталь (сборочная единица), количество деталей в изделии, примечания.

            Покупные изделия отмечены условным знаком (*).

           Конструкция холодильных приборов постоянно совершенствуется, поэтому в холодильниках последних выпусков могут быть незначительные изменения, не отраженные в данном каталоге.























Таблица 1 – Каталог деталей и сборочных единиц



Номер рисунка

Номер поз.

Обозначение

(детали, сборочной единицы)

Наименование

 (детали, сборочной единицы)

Куда входит

Примечание

Обозначение сборочной единицы

Кол. в сбор. един.,

шт

Общее кол. в изд., шт.

1

1

128411240132*

Шуруп 2-4х13.0115 ГОСТ 1144-80

ШГЯИ. 697123.003

ТИБК. 305341.065

ТИБК. 305341.143

12

34

18

64



2

2

ТИБК.301624.003

Шайба

ШГЯИ. 697123.003

8

8



2

3

ТИБК. 697467.107

Плоскость сервировочная

ШГЯИ. 697123.003

1

1



2

4

128200060202*

Болт М6-8gх20.46.019 ГОСТ 7798-70

ТИБК.301445.046

3

3



2

5

ТИБК.711141.012 (14.00.0.65)

Шайба

ТИБК.301445.046

5

5



2

6

ТИБК.697463.108

Петля верхняя

ШГЯИ. 697123.003

1

1



2,4

7

128200060252*

Болт М6-8gх25.46.019 ГОСТ 7798-70

ШГЯИ. 697123.003



2

2

Комплект

компрессора

2

8

ШГЯИ.711141.001 (128600141001)

Шайба

ШГЯИ. 697123.003



2

2



2

9

ТИБК.697469.025

Пластина плоскости

ШГЯИ. 697123.003

1

1



3

10

128411240183*

Шуруп 2-4х18.0115 ГОСТ 1144-80

ШГЯИ. 697123.003

7

7

55…62HRC

2

11

ШГЯИ.305413.002 (14.00.0.04)

Рамка

ШГЯИ. 697123.003

1

1



2

12

14.10.0.00

Стенка промежуточная

ШГЯИ. 697123.003

1

1



2

13

26.00.0.06

225433005001

Прокладка

Пенополиуретанмарки 35-08 ТУ 6-55-45-90 5х(70±0,5)х(520±0,5) мм

ШГЯИ. 697123.003

1

1



2

14

14.00.0.14

Пластина петли

ШГЯИ. 697123.003

1

1



2

15

ТИБК.697463.068 (14.21.0.00)

Поперечина

ШГЯИ. 697123.003

1

1



2

16

14.00.0.18

Вставка

ШГЯИ. 697123.003

1

1



2

17

14.00.0.13

Прокладка петли средней

ШГЯИ. 697123.003

3

3



2

18

ТИБК. 697464.021

Петля средняя

ШГЯИ. 697123.003

1

1



2

19

14.15.0.01

Шайба

ШГЯИ. 697123.003

4

4



2,4

20

128200060162*

Болт М6-8gх16.46.019 ГОСТ 7798-70

ШГЯИ. 697123.003

ТИБК.301445.046

2

4

6



2

21

ТИБК.725112.002 (33.00.0.02)

Колпачок

ШГЯИ. 697123.003

2

2



2

22

14.00.0.40

Пробка

ШГЯИ. 697123.003

1

1



2

23

14.00.0.26

Пробка

ШГЯИ. 697123.003

1

1



2

24

ТИБК.301723.001

Клин

ШГЯИ. 697123.003

3

3



2,4,5

25

ТИБК. 714423.001

Бонка

ШГЯИ. 697123.003

7

7



2

26

ТИБК.697485.043 (42.03.0.00)

Полка

ШГЯИ. 697123.003

3

3



2

27

ТИБК.746291.003

Обрамление

ШГЯИ. 697123.003

3

3



2

28

14.00.0.07

Сосуд

ШГЯИ. 697123.003

2

2



2,4,5

29

ТИБК. 713311.001 (28.00.0.04)

Заглушка

ШГЯИ. 697123.003

5

5



2

30

ТИБК.697486.109 (33.00.0.11)

Планка декоративная

ШГЯИ. 697123.003

1

1



2

31

ТИБК.697464.012 (39.01.6.00)

Петля нижняя

ШГЯИ. 697123.003

1

1



2

32

ТИБК.747426.002 (39.01.0.01)

Прокладка петли нижней

ШГЯИ. 697123.003

1

1



2

33

ТИБК.741291.001 (39.01.0.02)

Пластина регулировочная

ШГЯИ. 697123.003

3

3

Наиб.кол.

2

34

ТИБК.697465.027-01 (03.21.0.00)

Опора

ШГЯИ. 697123.003

2

2



2

35

592830249104*

Полка-стекло ПСХН (491х263х4) мм ТУ21-293167-9-89

ШГЯИ. 697123.003

1

1



2

36

128200080162*

Болт М8х16.46.019 ГОСТ 7798-70

ШГЯИ. 697123.003

2

2



2

37

128600008652*

Шайба 8 65Г 019 ГОСТ 6402-70

ШГЯИ. 697123.003

2

2



2

38

06.02.0.00

Ролик

ШГЯИ. 697123.003

2

2



2

39

09.18.0.02

Гидрозатвор

ТИбК.697475.018-01

(26.09.0.00)

1

1



2

40

14.13.0.01

Трубка сливная

ТИБК.697475.018-01 (26.09.0.00)







2

41

ТИБК.697437.019

Патрубок

ТИБК.697475.018-01 (26.09.0.00)

1

1



2

42

ТИБК.697475.018-01 (26.09.0.00)

Водоотвод

ШГЯИ. 697123.003

1

1



2

43

14.00.0.17

Решетка

ШГЯИ. 697123.003

1

1



2

44

ТИБК.301445.004-03  (14.25.0.00)

Шкаф

ШГЯИ. 697123.003



1



2

45

ТИБК.697484.007

Лоток

ШГЯИ. 697123.003

1

1



3

46

ТИБК.305341.097

(14.61.0.00)

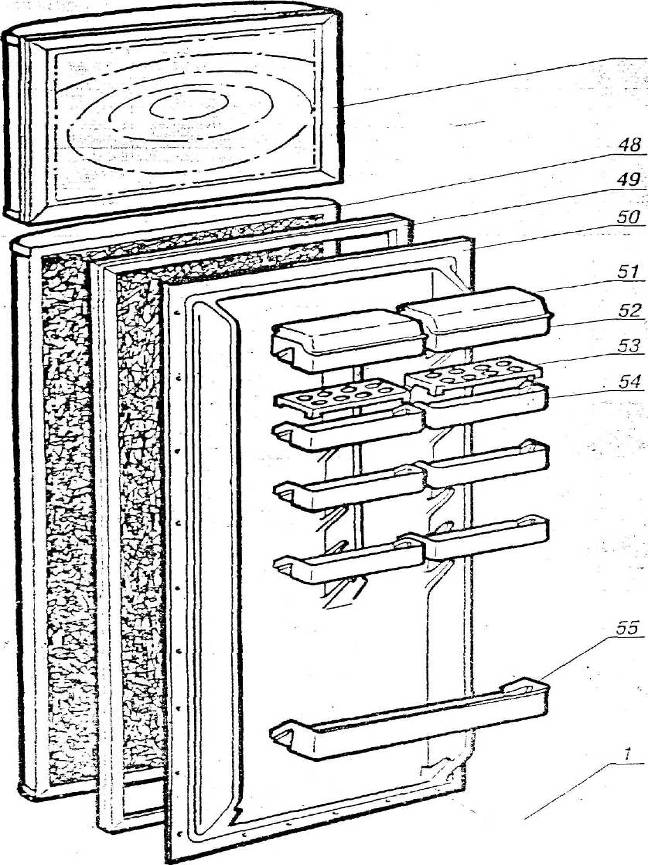

Дверь

ШГЯИ. 697123.003

1

1



3

47

ТИБК.305341.095-01

(14.53.0.00-01

Дверь морозильной камеры

ШГЯИ. 697123.003

1

1



3

48

ТИБК.301412.1146

(14.52.1.00)

Панель двери

ТИБК.305341.065 (33.79.0.00)

1

1



3

49

ТИБК.697486.144

(14.04.5.00)

Уплотнитель двери

ТИБК.305341.065 (33.79.0.00)

1

1



3

50

ТИБК.697468.081

(33.79.0.01)

Панель внутренняя

ТИБК.305341.065 (33.79.0.00)

1

1



3

51

ТИБК.697488.031 (33.02.0.03)

Крышка

ТИБК.305341.065 (33.79.0.00)

2

2



3

52

ТИБК.697488.030-01 (33.02.0.02-01)

Емкость

ТИБК.305341.065 (33.79.0.00)

2

2



3

53

ТИБК.697481.002 (33.02.0.04)

Вкладыш

ТИБК.305341.065 (33.79.0.00)

2

2



3

54

ТИБК.697485.027-01 (33.02.0.05-01)

Барьер-полка

ТИБК.305341.065 (33.79.0.00)

6

6



3

55

14.12.0.04-01

Барьер-полка

ТИБК.305341.065 (33.79.0.00)

1

1



4

56

09.00.0.14-01

Пластина прижимная

ШГЯИ. 697123.003

1

1



4

57

ТИБК.697415.032

(14.56.0.00)

Блок испарителей со стенками

ШГЯИ. 697123.003

1

1



4

58

06.00.0.03

Форма для льда

ШГЯИ. 697123.003

1

1



4

59

14.00.0.06

Лопатка

ШГЯИ. 697123.003

1

1



4

60

14.00.0.24

Заглушка

ШГЯИ. 697123.003

1

1



4

61

ТИБК.741346.001 (09.00.0.20)

Решетка

ШГЯИ. 697123.003

1

1



4

62

128420024612*

Винт В2.М4-6gх12.32.Л63.01

ГОСТ 17473-80

ШГЯИ. 697123.003

2

2



4

63

ТИБК.723181.001-06 (17.14.0.01-6)

Трубка защитная

ШГЯИ. 697123.003

1

1



4

64

ТИБК.697488.037 (37.00.0.20)

Сосуд талой воды

ШГЯИ. 697123.003

1

1







4

65

ШГЯИ.746743-001 (14.00.0.45)

Зажим

ШГЯИ. 697123.003

1

1

Комплект компрессора

4

66

128300006651*

Гайка 2М6-6H.5.019 ГОСТ 5915-70

ШГЯИ. 697123.003

2

2

Комплект компрессора

4

67

ТИБК.735224.001 (40.00.0.04)

Крышка защитная

ШГЯИ. 697123.003

1

1

Комплект компрессора

4

68

ТИБК.697439.003 (17.14.0.04)

Патрубок заправочный

ШГЯИ. 697123.003

1

1



4

69



Компрессор OF-1033



1

1



4

70

128600006002*

Шайба 6 65Г 019

 ГОСТ 6402-70

ТИБК.301445.046

4

4



4

71

ШГЯИ.713141.001 (515292340781)

Втулка

ШГЯИ. 697123.003

2

2

Комплект компрессора

4

72

ШГЯИ.697467.047 (14.25.8.00)

Опора задняя

ТИБК.301445.046

1

1



4

73

ШГЯИ.713651.001 (253612221001)

Втулка резиновая

ШГЯИ. 697123.003

4

4

Комплект компрессора

4

75

ТИБК.697437.011 (33.04.0.01)

Патрубок нагнетающий

ШГЯИ. 697123.003

1

1



4

77

ТИБК.745443.005-01 (14.00.0.51-01)

Кронштейн конденсатора

ШГЯИ. 697123.003

4

4



4

78

ШГЯИ.697433.001-01 (14.08.6.00-01)

Фильтр-осушитель

ШГЯИ. 697123.003

1

1



4

79

06.00.0.04

Прижим

ШГЯИ. 697123.003

4

4



4

80

03.00.0.32

Шайба крепежная

ШГЯИ. 697123.003

4

4



4,5

81

128411140223*

Шуруп 1-4х22.0115

ГОСТ 1144-80

ШГЯИ. 697123.003

4

4



4

82

ТИБК.697451.034-02

Конденсатор

ШГЯИ. 697123.003

1

1



5

83

ТИБК.697418.070

Блок управления в сборе

ШГЯИ. 697123.003

1

1

1 класс

5

84

14.16.0.08

Плафон

ТИБК.697418.070

1

1



5

85

ШГЯИ.731192.002 (14.20.0.04)

Панель

ТИБК.697418.070

1

1



5

86

346411741001*

Патрон резьбовой фланцевый типа Е14/N Ф-001 ТУ У 00213747.003-98

ТИБК.697418.070

1

1

Допуск. замена на поз.87

5

87

346411741040*

Патрон PTLAMP 014 ISPRACONTROL

ТИБК.697418.070

1

1

Примен.взаменпоз.86

5

88

346654235000*

Лампа РН 235-245-15-1 ТУ 16-87 ИКАВ.675213.003 ТУ

ТИБК.697418.070

1

1



5

89

ТИБК.745322.001 (16.16.0.01)

Отражатель

ТИБК.697418.070-04

1

1



5

90

ТИБК.757448.056-01 (14.18.2.00)

Жгут соединительный

ТИБК.697418.070-04

1

1



5

91

ТИБК.697463.054 (14.00.0.61)

Щиток поперечины

ТИБК.697418.070-04 (14.18.0.00)

1

1



5

92

237948003803*

Лента склеивающая ЛТ-38 ТУ 6-17-626-79

ТИБК.697418.070-04 (14.18.0.00)

1

1

0,17 м

5

93

14.16.0.04

Щиток

ТИБК.697418.070-04 (14.18.0.00)

11

11



5

94

421918930159*

Гайка 3У8.930.159 ТУ 25-7301.0026-88

ТИБК.697418.070-04 (14.18.0.00)

1

1

Комплект поставки ТАМ133

5

-

421918059001*

Гайка

ТИБК.697418.070-04 (14.18.0.00)

1

1

Комплект поставки К59

5

95

421871133006*

Датчик-реле температуры ТАМ 133-1-1,0-6,3 ТУ 25-7301.0026-88

ТИБК.697418.070-04 (14.18.0.00)

1

1

Доп. замена на

421871059903*

5

-

421871059903*

Датчик-реле температуры К59 Р3134 RANCO

ТИБК.697418.070-04 (14.18.0.00)

1

1

Примен.взамен421871133006*

5

96

346420100001*

Выключатель ВОК-2 УХЛ 4 ТУ 16-526.479-81

ТИБК.697418.070-04 (14.18.0.00)

1

1



5

97

14.00.0.31

Ручка терморегулятора

ШГЯИ. 697123.003

1

1



5

98

128411240352*

Шуруп 2-4х35.019

ГОСТ 1144-80

ШГЯИ. 697123.003

1

1



5

99

12.13.0.05-02

Пробка

ТИБК.697418.070-04 (14.18.0.00)

2

2



5

100

06.01.6.01

Крышка

ТИБК.697418.070-04 (14.18.0.00)

1

1



5

101

ТИБК.757448.049 (40.05.4.00)

Жгут соединительный в сборе

ТИБК.697418.070-04 (14.18.0.00)

1

1



5

102



Реле пускозащитное A1D4 8100 zem



1

1



5

103

06.01.6.02-01

Прижим

ТИБК.697418.070-04 (14.18.0.00)

1

1



5

104

128600004002*

Шайба 4 65 Г 019

ГОСТ 6402-70

ТИБК.697418.070-04 (14.18.0.00)

2

2



5

105

128420204082*

Винт В.М4-6gх8.46.019 ГОСТ 17473-80

ТИБК.697418.070-04 (14.18.0.00)

1

1



5

106

06.01.7.00-04

Плата

ТИБК.697418.070-04 (14.18.0.00)

1

1



5

107

06.01.6.02

Прижим

ТИБК.697418.070-04 (14.18.0.00)

1

1



5

108

254900307517*

Шнур армированный ПВС-ВП 3х0,75-250-4-10-1,7 ГОСТ 28244-96

ТИБК.697418.070-04 (14.18.0.00)

1

1

Допуск. замена на поз.109

5

109

254900000040*

Шнур армированный 1610/НО 5V –F3G-1,5 mm2 EVRELECTRIC S.A

ТИБК.697418.070-04 (14.18.0.00)

1

1

Примен.взаменпоз.108

5

110

128420404101*

Винт В.М4-6gх10.46.0115 ГОСТ 17473-90

ТИБК.697418.070-04 (14.18.0.00)

2

2



5

112

128600000802*

Шайба 8

ТИБК.697418.070-04 (14.18.0.00)

1

1

Комплект поставки SC1261.0010

5

113

128300000608*

Гайка М8

ТИБК.697418.070-04 (14.18.0.00)

1

1

Комплект поставки SC1261.0010































содержание   ..  1  2  3  4  5  6  7  8  9
