157





Ри

с. 2.5.9.

Кар

та

 районирова

ния

 территории

 СНГ

 по

 толщине

 стенки

 го

ло

л

еда

.

Ли

ст

 5







158





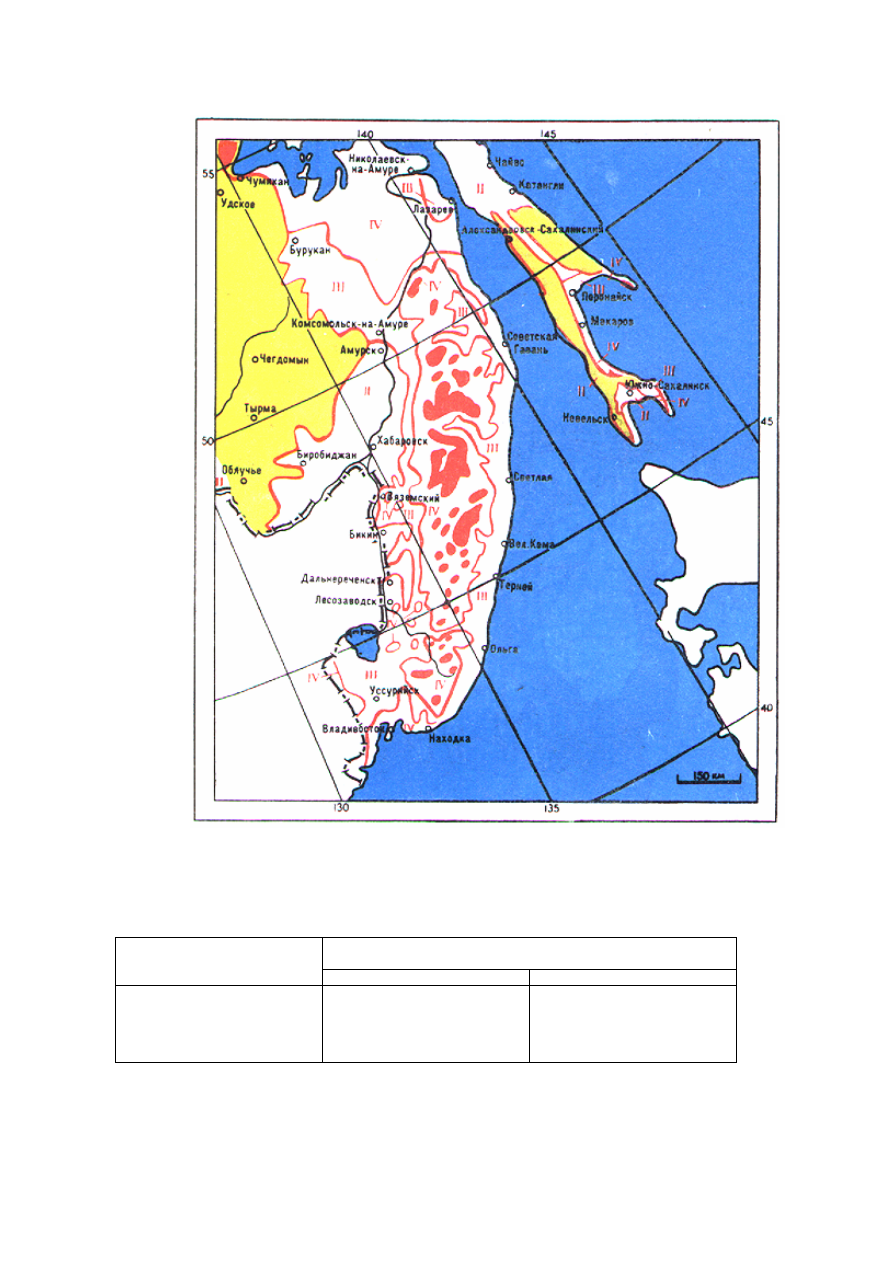

Рис. 2.5.10. Карта районирования территории СНГ по толщине стенки гололеда. Лист 6



Таблица 2.5.3. Нормативная толщина стенки гололеда для высоты

10 м над поверхностью земли





Район по гололеду

Нормативная толщина стенки гололеда, мм,

с повторяемостью

 1

раз в 5 лет 1

раз в 10 лет

I 5

 5



II

5

10

III

10

15

IV

15

20

Особый 20

и более

Более 22


Толщина  стенки  гололеда  с  повторяемостью 1 раз  в 15 лет  в I-IV районах  по  гололеду,  а  также  с  любой

повторяемостью  в  особых  районах  по  гололеду  должна  приниматься  на  основании  обработки  данных  фактических
наблюдений.



159

Принимаемая в расчетах толщина стенки гололеда для повторяемости один раз в 5 и 10 лет должна быть не менее 5

мм, а для повторяемости 1 раз в 15 лет - не менее 10 мм.

При высоте расположения приведенного центра тяжести проводов до 25 м поправки на толщину стенки гололеда в

зависимости от высоты и диаметра проводов и тросов не вводятся.

При  высоте  расположения  приведенного  центра  тяжести  проводов  более 25 м  толщина  стенки  гололеда

вычисляется  в  соответствии  со  СНиП 2.01.07-85 "Нагрузки  и  воздействия"  Госстроя  России,  причем  высота  для
определения  поправочного  коэффициента  принимается  в  соответствии  с  указаниями 2.5.25 такой  же,  как  для
вычисления скоростного напора ветра. При этом исходную толщину стенки гололеда (для высоты 10 м и диаметра 10
мм) следует принимать без увеличения, предусмотренного 2.5.32.

Толщина стенки гололеда до 22 мм округляется до ближайшего значения, кратного 5 мм, а толщина более 22 мм - до

1 мм.

2.5.32.  Для  участков  ВЛ,  проходящих  по  плотинам  гидроэлектростанций  и  вблизи  прудов-охладителей,  при

отсутствии данных наблюдений следует принимать толщину стенки гололеда на 5 мм больше, чем для всей линии.

2.5.33. Расчетные температуры воздуха принимаются одинаковыми для ВЛ всех напряжений по данным фактических

наблюдений и округляются до значений, кратных пяти.

2.5.34.  Расчет  ВЛ  по  нормальному  режиму  работы  необходимо  производить  для  следующих  сочетаний

климатических условий:

1) высшая температура, ветер и гололед отсутствуют.
2) низшая температура, ветер и гололед отсутствуют.
3) среднегодовая температура

э

t

, ветер и гололед отсутствуют.

4) провода и тросы покрыты гололедом, температура минус 5°С, ветер отсутствует.

5) максимальный нормативный скоростной напор ветра

max

q

, температура минус 5°С, гололед отсутствует.

6) провода и тросы покрыты гололедом, температура минус 5°С, скоростной напор ветра 0,25

max

q

 (скорость ветра

0,5

max

ν

 ). В районах с толщиной стенки гололеда 15 мм и более скоростной напор ветра при гололеде должен быть не

менее 14 даН/м

2

 (скорость ветра - не менее 15 м/с).

7)  Фактические  сочетания  скоростных  напоров  ветра  и  размеров  отложений  гололеда  на  проводах  и  тросах  при

температуре минус 5° С в режимах:

7.1. Максимальное отложение гололеда на проводах и тросах и скоростной напор ветра при этом отложении.
7.2.  Максимальный  скоростной  напор  ветра  и  отложения  гололеда  на  проводах  и  тросах  при  этом  скоростном

напоре.

Нагрузки по пунктам 7.1. и 7.2 определяются по региональным картам гололедно-ветровых нагрузок. При отсутствии

региональных  карт  значения  нагрузок  определяются  путем  обработки  соответствующих  метеоданных  по  "Методике
расчета и построения региональных карт результирующей гололедно-ветровой нагрузки ВЛ" и по "Методике разработки
региональных  карт  нормативных  районов  ветровых  нагрузок  при  гололеде  для  проектирования  и  эксплуатации  ВЛ",
разработанных  ВНИИЭ  и  утвержденных  Главтехуправлением  Минэнерго  СССР,  при  условии,  что  для  характеристики
климатических  условий  на 100 км  ВЛ  имеется 2 и  более  репрезентативных  метеорологических  станций  с  рядами
наблюдений за фактическими сочетаниями отложений и наблюдаемых при них скоростей ветра.

В  тех  случаях,  когда  определение  нагрузок  не  представляется  возможным,  расчет  ВЛ  на  воздействие  гололедно-

ветровых нагрузок следует производить на условия согласно пункту 6. При этом скоростной напор ветра при гололеде

следует принимать не более 30 даН/м

2

 (V=22 м/с).

При  расчете  ВЛ  по  пп.6  и 7.1 в  районах  с  нормативной  толщиной  стенки  гололеда  до 10 мм  соответствующий

скоростной  напор  ветра  при  гололеде  должен  быть  не  менее 6,25 даН/м

2

 (V = 10 м/с),  а  в  районах  с  нормативной

толщиной стенки гололеда 15 мм и более - не менее 14,0 даН/м

2

 (V = 15 м/с).

Для  районов  со  среднегодовой  температурой  минус 5° С  и  ниже  температуру  в  пп. 4, 5, 6 и 7 следует  принимать

равной минус 10° С.

2.5.35. Расчет ВЛ по аварийному режиму работы необходимо производить для следующих сочетаний климатических

условий:

1. Среднегодовая температура

э

t

, ветер и гололед отсутствуют.

2. Низшая температура

min

t

, ветер и гололед отсутствуют.

3. Провода и тросы покрыты гололедом, температура минус 5°С, ветер отсутствует.

4. Провода и тросы покрыты гололедом, температура минус 5°С, скоростной напор ветра 0,25

max

q

.

2.5.36.  При  проверке  опор  ВЛ  по  условиям  монтажа  необходимо  принимать  следующие  сочетания  климатических

условий:  температура  минус 15°С,  скоростной  напор  ветра  на  высоте  до 15 м  от  земли 6,25 даН/м

2

,  гололед

отсутствует.

2.5.37.  При  расчете  приближений  токоведущих  частей  к  элементам  опор  ВЛ  и  сооружений  необходимо  принимать

следующие сочетания климатических условий:

1. При рабочем напряжении: максимальный нормативный скоростной напор ветра

max

q

, температура минус 5°С (см.

также 2.5.34).



160

2.  При  грозовых  и  внутренних  перенапряжениях:  температура  плюс 15°С,  скоростной  напор

max

1

,

0

q

q

=



(

max

3

,

0

ν

ν

≈

), но не менее 6,25 даН/м

2

.

3.  Для  обеспечения  безопасного  подъема  на  опору  под  напряжением:  температура  минус 15°С,  ветер  и  гололед

отсутствуют.

Значение

max

q

 принимается таким же, как для определения ветровой нагрузки на провода.

Расчет приближений по п. 2 должен производиться также при отсутствии ветра.
Угол отклонения проводов и тросов определяется по формуле

(

)

г

5

,

0

/

tg

G

G

kP

пр

+

=

γ

,

где

k

 - коэффициент,  учитывающий  динамику  колебаний  провода  при  его  отклонениях  и  принимаемый  равным: 1

при  скоростном напоре  ветра до 40 даН/м

2

, 0,95 при 45 даН/м

2

, 0,9 при 55 даН/м

2

, 0,85 при 65 даН/м

2

, 0,8 при 80

даН/м

2

  и  более  (промежуточные  значения  определяются  линейной  интерполяцией);

P

 - нормативная  ветровая

нагрузка на провод, даН;

пр

G

 - нагрузка на гирлянду от веса провода, даН;

г

G

 - вес гирлянды изоляторов, даН.



ПРОВОДА И ГРОЗОЗАЩИТНЫЕ ТРОСЫ


2.5.38.  ВЛ  могут  выполняться  с  одним  или  несколькими  проводами  в  фазе;  во  втором  случае  фаза  называется

расщепленной.

Диаметр  проводов,  их  сечение  и  количество  в  фазе,  а  также  расстояние  между  проводами  расцепленной  фазы

определяются расчетом.

2.5.39.  По  условиям  механической  прочности  на  ВЛ  должны  применяться  многопроволочные  алюминиевые  и

сталеалюминиевые провода и провода из алюминиевого сплава АЖ и многопроволочные тросы.

Минимальные допустимые сечения проводов:


алюминиевых

240 мм

2



сталеалюминиевых  проводов  с  отношением  А : С = 6 в  районах  с
нормативной толщиной стенки гололеда:



до 10 мм.

35 мм

2



15 и 20 мм.

50 мм

2



более 20 мм..

70 мм

2



проводов из алюминиевого сплава АЖ

120 мм

2




Минимальные допустимые сечения проводов приведены в табл. 2.5.4.


Таблица 2.5.4. Минимальное допустимое сечение сталеалюминиевых проводов ВЛ по

условиям механической прочности





Характеристика ВЛ

Сечение

сталеалюминие-

вых проводов, мм

2



ВЛ без пересечений, переходы



ВЛ через судоходные реки и каналы, пролеты пересечений



ВЛ  с  инженерными  сооружениями  (линиями  связи,  надземными

трубопроводами  и  канатными  дорогами),  железными  дорогами  и
другими инженерными сооружениями при толщине стенки гололеда, мм:



до 10 мм

35

15 и 20 мм

50

более 20

70


На  ВЛ 10 кВ  и  ниже,  проходящих  в  ненаселенной  местности  с  расчетной  толщиной  стенки  гололеда  до 10 мм,  в

пролетах без пересечений с инженерными сооружениями допускается применять однопроволочные стальные провода
марок, разрешенных к применению специальными указаниями.

В качестве грозозащитных тросов следует использовать стальные канаты сечением не менее 35 мм

2

 из проволок с

пределом прочности не менее 120 даН/мм

2

. На особо ответственных переходах и в зонах химического воздействия, а

также  при  использовании  грозозащитного  троса  для  высокочастотной  связи  и  в  случаях,  когда  это  необходимо  по
условиям термической стойкости (см. 2.5.42), в качестве грозозащитного троса следует применять сталеалюминиевые
провода общего применения или специальные.
