149

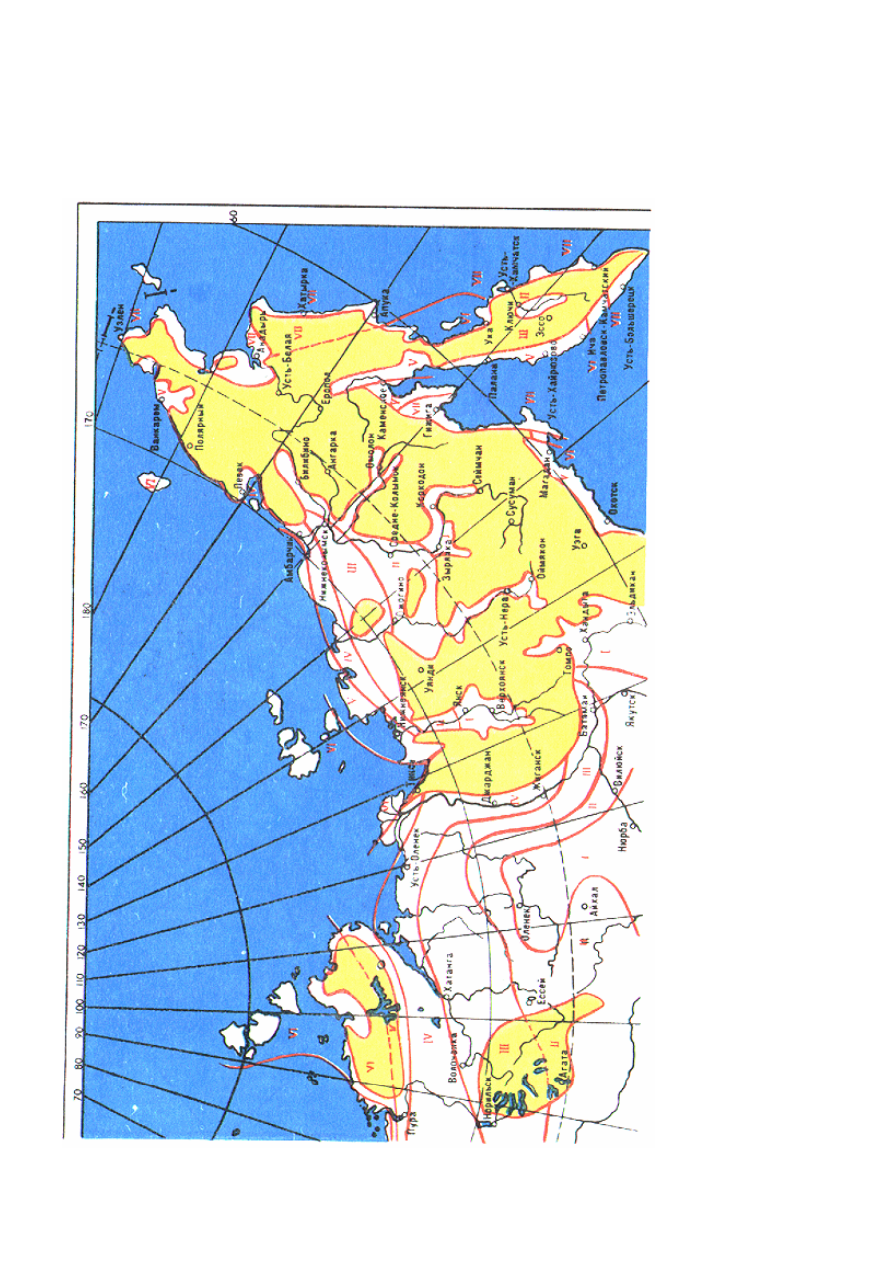

Ри

с. 2.5.3.

К

арта

 ра

й

он

и

ро

ва

ни

я

тер

ритор

ии

 СН

Г

по

 ск

оростным

 напо

рам

 ве

тр

а.

Ли

ст

 3







150

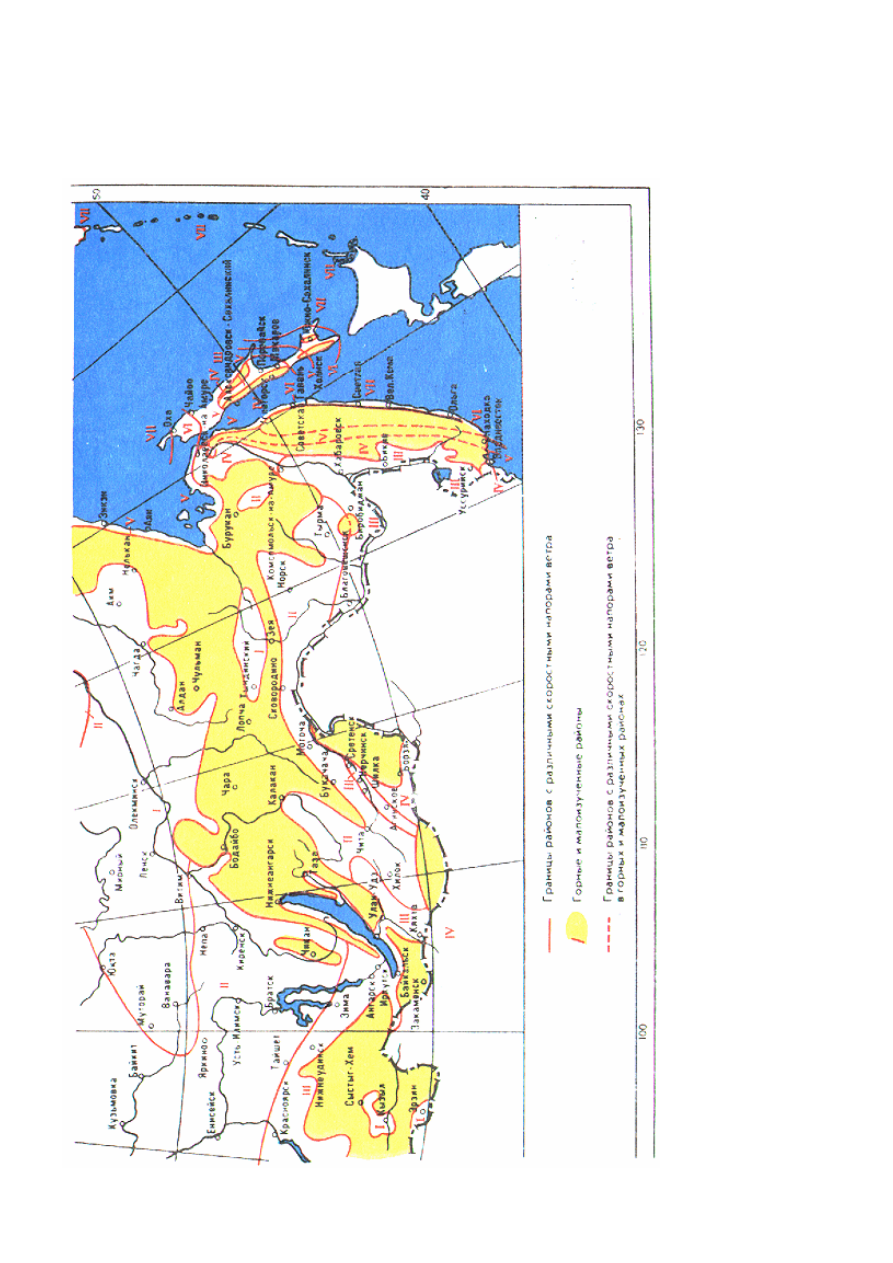

Ри

с. 2.5.4.

К

арта

 ра

й

он

и

ро

ва

ни

я

тер

ритор

ии

 СН

Г

по

 ск

оростным

 напо

рам

 ве

тр

а.

Ли

ст

 4



151

2.5.24. Скоростной напор ветра на провода ВЛ определяется по высоте расположения приведенного центра тяжести

всех проводов, скоростной напор на тросы - по высоте расположения центра тяжести тросов. При расположении центра
тяжести на высоте до 15 м скоростной напор принимается по табл. 2.5.1.

При высоте более 15 м скоростной напор определяется путем умножения значения напора, указанного в табл. 2.5.1

для высоты до 15 м, на поправочный коэффициент по табл. 2.5.2, учитывающий возрастание скорости ветра по высоте.



Таблица 2.5.1. Максимальный нормативный скоростной напор

ветра на высоте до 15 м от земли





Районы СССР

по ветру

Скоростной напор ветра

max

q

, даН/м

2

,

(скорость ветра

max

ν

, м/с) с повторяемостью



1 раз в 5 лет 1

раз в 10 лет

1 раз в 15 лет

I

27 (21)

40 (25)

55 (30)

II

35 (24)

40 (25)

55 (30)

III

45 (27)

50 (29)

55 (30)

IV

55 (30)

65 (32)

80 (36)

V

70 (33)

80 (36)

80 (36)

VI

85 (37)

100 (40)

100 (40)

VII

100

(40) 125

(45) 125

(45)


Примечания: 1. Для  повторяемости 1 раз  в 10 лет  и 1 раз  в 15 лет  в  таблице  даны  унифицированные  значения

скоростных напоров и скоростей ветра.

2.  Значения  скоростных  напоров  при  их  уточнении  на  основании  обработки  фактически  замеренных  скоростей

определяются по формуле



(

)

16

2

max

max

αν

=

q

,



где

ν

 - скорость  ветра  на  высоте 10 м  над  поверхностью  земли  (при  двухминутном  интервале  усреднения),

превышаемая  в  среднем  один  раз  в 5, 10 или 15 лет;

max

/

5

75

,

0

ν

α

+

=

 - поправочный  коэффициент  к  скоростям

ветра,  полученным  из  обработки  наблюдений  по  флюгеру,  принимается  не  более  единицы;  при  использовании
малоинерционных анемометров коэффициент

α

 принимается равным единице.

Полученные  значения  применяются  до  высоты 15 м.  Рекомендуется  округлять  их  до  ближайшего  указанного  в

таблице значения.

Высота  расположения  приведенного  центра  тяжести  проводов  или  тросов

пр

h

  определяется  для  габаритного

пролета по формуле

f

h

h

2

2

ср

пр

−

=

,

где

cр

h

 - средняя  высота  крепления  провода  к  изоляторам  или  средняя  высота  крепления  тросов  на  опоре,

отсчитываемая  от  отметки  земли  в  местах  установки  опор,  м;

f

 - стрела  провеса  провода  или  троса,  условно

принимаемая наибольшей (при высшей температуре или гололеде без ветра), м.

Полученные значения скоростных напоров ветра должны быть округлены до целого числа.
2.5.25. Скоростной напор ветра на провода и тросы больших переходов через водные пространства определяется по

указаниям 2.5.24, но с учетом следующих дополнительных требований:

1. Для перехода, состоящего из одного пролета, высота расположения приведенного центра тяжести проводов или

тросов определяется по формуле



f

h

h

h

3

2

2

ср2

ср1

пр

−

+

=

,



где

cp2

cp1

, h

h

   - высота  крепления  тросов  или  средняя  высота  крепления  проводов  к  изоляторам  на  опорах

перехода,  отсчитываемая  от  меженного  уровня  реки  или  нормального горизонта  пролива, канала, водохранилища, м;

f

 - наибольшая стрела провеса провода или троса перехода, м.







152

Таблица 2.5.2. Поправочный коэффициент на возрастание скоростных напоров ветра по

высоте



Высота, м

Коэффициент

Высота, м

Коэффициент

До 15

1,0

100

2,1

20

1,25

200

2,6

40 1,55



350

и выше

3.1

60 1,75






Примечание.  Для  промежуточных  высот  значения  поправочных  коэффициентов  определяются  по  линейной

интерполяции.

2. Для перехода, состоящего из нескольких пролетов, скоростной напор ветра на провода или тросы определяется

для  высоты

пр

h

,  соответствующей  средневзвешенному  значению  высот  приведенных  центров  тяжести  проводов  или

тросов во всех пролетах перехода и вычисляемой по формуле

n

n

l

l

l

l

h

l

h

l

h

h

+

+

+

+

+

+

=

...

...

2

1

прn

2

пр2

1

пр1

пр

,

где

прn

пр2

пр1



...,

 ,

 ,

h

h

h

 - высоты приведенных центров тяжести проводов или тросов над меженным уровнем реки или

нормальным  горизонтом  пролива,  канала,  водохранилища  в  каждом  из  пролетов,  м.  При  этом  если  пересекаемое
водное пространство имеет высокий, незатопляемый берег, на котором расположены как переходные, так и смежные с
ними  опоры,  то  высоты  приведенных  центров  тяжести  в  пролете,  смежном  с  переходным,  отсчитываются  от  отметки

земли в этом пролете;





...,

 ,

 ,

2

1

n

l

l

l

 - длины пролетов, входящих в переход, м.

2.5.26.  Скоростной  напор  ветра  на  конструкции  опор  определяется  с  учетом  его  возрастания  по  высоте.  Для

отдельных  зон  высотой  не  более 15 м  значение  поправочных  коэффициентов  следует  принимать  постоянным,
определяя  его  по  высоте  средних  точек  соответствующих  зон,  отсчитываемой  от  отметки  земли  в  месте  установки
опоры.

2.5.27.  Для  участков  ВЛ,  сооружаемых  в  застроенной  местности,  максимальный  нормативный  скоростной  напор

ветра допускается уменьшать на 30% (скорость ветра - на 16%) по сравнению с принятым для района прохождения ВЛ,
если  средняя  высота  окружающих  зданий  составляет  не  менее 2/3 высоты  опор.  Такое  же  уменьшение  скоростного
напора  ветра  допускается  для  ВЛ,  трасса  которых  защищена  от  поперечных  ветров  (например,  в  лесных  массивах
заповедников, в горных долинах и ущельях).

2.5.28.  Для  участков  ВЛ,  находящихся  в  местах  с  сильными  ветрами  (высокий  берег  большой  реки,  резко

выделяющаяся  над  окружающей  местностью  возвышенность,  долины  и  ущелья,  открытые  для  сильных  ветров,
прибрежная  полоса  больших  озер  и  водохранилищ  в  пределах 3-5 км),  при  отсутствии  данных  наблюдений
максимальный скоростной напор следует увеличивать на 40% (скорость ветра - на 18%) по сравнению с принятым для
данного района. Полученные цифры рекомендуется округлять до ближайшего значения, указанного в табл. 2.5.1.

2.5.29. При расчете проводов и тросов на ветровые нагрузки направление ветра следует принимать под углом 90°,

45° и 0° к ВЛ. При расчете опор следует принимать направление ветра под углом 90 и 45° к ВЛ.

2.5.30. Нормативная ветровая нагрузка

P

, даН, на провода и тросы, действующая перпендикулярно проводу (тросу),

для каждого расчетного режима определяется по формуле

ϕ

α

2

sin

qF

C

K

P

x

l

=

,

где

α

 - коэффициент,  учитывающий  неравномерность  скоростного  напора  ветра  по  пролету  ВЛ,  принимаемый

равным: 1 при скоростном напоре ветра до 27 даН/м

2

, 0,85 при 40 даН/м

2

, 0,75 при 55 даН/м

2

, 0,7 при 76 даН/м

2

 и

более (промежуточные значения определяются линейной интерполяцией);

l

K

 - коэффициент, учитывающий влияние

длины пролета на ветровую нагрузку, равный 1,2 при длине пролета до 50 м, 1,1 при 100 м, 1,05 при 150 м, 1 при 250 м

и  более  (промежуточные  значения

l

K

  определяются  интерполяцией);

x

C

 - коэффициент  лобового  сопротивления,

принимаемый  равным: 1,1 для  проводов  и  тросов  диаметром 20 мм  и  более,  свободных  от  гололеда, 1,2 для  всех
проводов и тросов, покрытых гололедом, и для проводов и тросов диаметром менее 20 мм, свободных от гололеда;

q

 -

нормативный  скоростной  напор  ветра  в  рассматриваемом  режиме,  даН/м

2

;

F

 - площадь  диаметрального  сечения

провода, м

2

  (при  гололеде с  учетом нормативной толщины стенки гололеда);

ϕ

 - угол между направлением ветра и

осью ВЛ.

При измерении скорости ветра по приборам с 10-минутным интервалом осреднения в приведенную формулу следует

вводить коэффициент 1,3.

2.5.31.  Нормативная  масса  гололедных  отложений  на  проводах  и  тросах  определяется,  исходя  из  цилиндрической

формы отложений с плотностью 0,9 г/см

3

.

Толщина стенки гололеда, приведенная к высоте 10 м от земли и к диаметру провода 10 мм при повторяемости 1 раз

в 5 и 10 лет, определяется в соответствии с картой районирования территории СССР по гололеду (рис. 2.5.5-2.5.10) и
табл. 2.5.3. Толщина стенки гололеда может быть уточнена на основании обработки многолетних наблюдений.
