ЗИЛ-5301. Стеклоочиститель

На автомобилях и автобусах ЗИЛ выпуска до 01 .09.01 установлен был для привода стеклоочистителя электродвигатель 351.5205 и омыватель мод. 11.5208 с электронным блоком управления мод. БУС 1.92.3761, расположенным в кабине под панелью приборов с левой стороны от водителя рядом с рукояткой открытия капота.

рис. 1

Рис. 1.Схема подключения стеклоочистителя.

Блок снабжен кнопочным переключателем с фиксацией положения для отключения автоматического режима управления без нарушения работы стеклоочистителя и стеклоомывателя.

О переходе блока в автоматизированный режим управления сигнализирует светодиодный индикатор, расположенный на его корпусе.

На блоке имеется рукоятка 6, поворот которой по часовой стрелке увеличивает, а против часовой - уменьшает паузу движения стеклоочистителя.

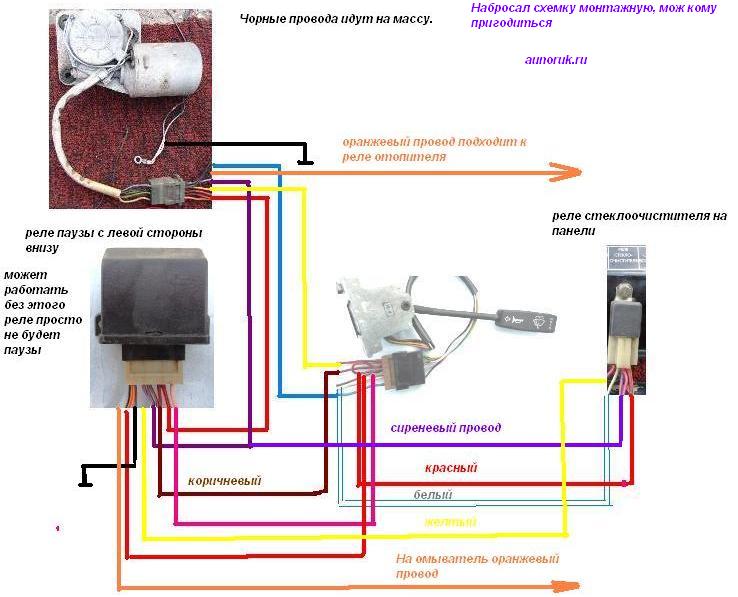

Рис.2. Монтажная схема стеклоочистителя

При включении электродвигателя омывателя стекла блок дозирует подачу омывающей жидкости при ходе щеток вверх.

Управление стеклоочистителем и омывателем осуществляется с помощью комбинированного переключателя.

Включение прерывистого режима и изменение продолжительности пауз работы стеклоочистителя производится правой рукояткой переключателя. Продолжительность пауз, которые можно установить, составляют 5, 10, 15 и 20с.

рис. 3

Для включения прерывистого режима рукоятку нужно перевести в положение «III». При этом автоматически устанавливается минимальная продолжительность паузы 5с. Следует иметь ввиду, что после каждого перевода рукоятки в положение «III», щетки сразу производят один цикл очистки, а далее — через паузу.

Для того чтобы увеличить продолжительность паузы необходимо во время паузы кратковременно, не более чем на 2 с, перевести рукоятку в положение «0, причем можно делать это несколько раз подряд для получения необходимого значения паузы.

Чтобы сбросить установленную паузу, нужно рукоятку перевести в положении «0» на время более 2 с.

ВНИМАНИЕ!

Переключение рукоятки из положений «0» или «III» следует производить при полном останове щеток в их исходном положении.

Если из положения «0 или «III рукоятку перевести в нефиксированное положение после ее отпускания щетки сделают четыре хода и вернуться в исходное положение.

На автомобилях выпуска после 01.09.01 может быть установлен электронный блок ПРП2.МС-92.3762 управления работой стеклоочистителя. Этот блок установлен на всех автобусах.

В этом случае включение прерывистого режима и изменение продолжительности пауз работы стеклоочистителя производится только правой рукояткой комбинированного переключателя на рулевой колонке. Продолжительность пауз, которые может установить по желанию водитель, составляют от 3 до 18с.

Для включения прерывистого режима рукоятку нужно перевести в положение «III». При этом автоматически устанавливается максимальная продолжительность паузы - 18с. Следует иметь ввиду, что после каждого перевода рукоятки в положение «III», щетки сразу производят один цикл очистки, а далее — через паузу.

Получение паузы любой продолжительности в диапазоне от 3 до 18с производится следующим образом:

1. Перевести рычаг в положение «III», (щетки сразу производят один цикл очистки).

2. По мере загрязнения стекла, необходимо перевести рычаг в положение (на время не более 2 с) и тут же вернуть в положение «III», (щетки сразу произведут один цикл очистки), а блок управления запомнит время паузы между этими двумя включениями щеток и далее будет воспроизводить ее автоматически.

3. для дальнейшего уменьшения паузы нужно повторить операцию 2.

4. Увеличение продолжительности пауз производится после отмены заданного режима паузы. Чтобы отменить заданный режим паузы, нужно рукоятку перевести в одно из положений «o», «I» или «II» на время более 2 с, а затем установить желаемую паузу, выполнив операции по п.п. 1, 2.

ВНИМАНИЕ!

Переключение рукоятки из положений 0 или III следует производить только при полном останове щеток в их исходном положении.

При включения режима «I стеклоочиститель работает без паузы на малой скорости очистки, на режиме II - с большой скоростью.

При кратковременном (менее 2 с) включения в нефиксированное положение «IV», в любом текущем положении рычага, происходит включение стеклоочистителя на пять циклов прохода щеток. При этом в первых двух циклах производится автоматический полив ветрового стекла двумя дозами жидкости.

При длительном (более 2 с) удержании рычага в нефиксированное положение «IV» дозированный полив на стекло происходит автоматически при каждом движении щеток вверх.
