ЗИЛ-5301. Пружинный энергоаккумулятор стояночной системы

В приводе стояночной тормозной системы применен пружинный энергоаккумулятор (рис.1) предназначенный для приведения в действие тормозных механизмов задних колес при включении стояночной тормозной системы.

В цилиндре сжата сильная пружина, поэтому при неправильной и неосторожной разборке пружинного энергоаккумулятора можно получить травму.

Для разборки пружинного энергоаккумулятора его надо демонтировать с кронштейна, отсоединив трубку подвода воздуха.

рис. 1

1.Установить и закрепить энергоаккумулятор в тисках с мягкими губками за фланец 1 толкателем 18 вверх и снять резиновый чехол 19.

2. Нагреть толкатель 18 до температуры 200 °С и вывернуть его специальным торцовым ключом.

3. Подать в энергоаккумулятор воздух под давлением не менее 0,5 МПа.

4. Вставить специальную разрезную оправку модели И 804.00.008 в трубу 3 и, осадив ею подшипник 12 вниз, снять упорное кольцо 13.

5. Снять энергоаккумулятор из тисков и, повернув крышкой фланцем вниз, вынуть упорное кольцо 13 подшипника, подшипник 12 и кольцо 10.

рис. 2

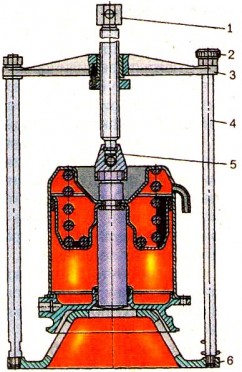

Для дальнейшей разборки энергоаккумулятора его надо установить в специальное приспособление модели И 804.33.000 (рис.2) и винтом 1 сжать силовую пружину 7 (см. рис. 2). Затем отвернуть накидным ключом болты 14, придерживая другим ключом гайки 15.

После этого, соблюдая осторожность, отвернуть винт приспособления и снять цилиндр 4, пружину 7, поршень 9 и, при необходимости, вывернуть винт 8.

Категорически запрещается отворачивать болты 14 крепления цилиндра энергоаккумулятора вне приспособления.

После разборки детали тормозного пружинного энергоаккумулятора промыть чистым бензином или ацетоном, просушить и тщательно осмотреть.

На поверхности корпусных деталей не допускается наличие трещин, волосовин и других заметных глазом дефектов. Детали надо очистить от ржавчины и пригара. Все резиновые детали необходимо заменить.

Для сборки пружинного энергоаккумулятора надо установить фланец 1 на специальное приспособление и вставить в него поршень 9 трубкой 3 вниз.

далее установить силовую пружину 7 сужающейся петлей к поршню, сцентрировав пружину по тарелке пружины 20 таким образом, чтобы шлифованная часть пружины находилась в секторе тарелки, имеющем внутреннюю и наружную отбортовки, и накрыть ее цилиндром 4 так, чтобы патрубок дренажной трубки находился посередине между бобышками фланца 1.

Сжать пружину 7 винтом приспособления и закрепить цилиндр 4 к фланцу болтами 14 и гайками 15. Отвернуть винт приспособления, вынуть из него энергоаккумулятор и закрепить его в тисках за фланец 1.

Перевернуть энергоаккумулятор в тисках на 180° и подать в него воздух под давлением не менее 0,5 МПа.

рис. 3

Установить в трубку 3 кольцо 11, осадив его оправкой И804.00.008, игольчатый подшипник 12, упорное кольцо 13, ориентировав его фаской вверх, и упорное кольцо 11.

Выпустить воздух из энергоаккумулятора и трижды вывернуть и ввернуть винт 8 растормаживания, наблюдая при этом, подается ли трубка 3, то есть правильность установки упорного кольца 13. После того как обеспечено нормальное растормаживание, нужно вновь завернуть винт 8 и затянуть его моментом 40…50 Нм;

Вновь подать воздух под давлением не менее 0,5 МПа в энергоаккумулятор, визуально проверить правильность установки упорного кольца 13, надеть резиновое уплотнительное кольцо 17 на толкатель 18, нанести на его резьбу каплю анаэробного герметика и завернуть толкатель 18 моментом 40…50 Нм в трубку 8. Избыток герметика убрать салфеткой.

Надеть защитный чехол 19 на фланец 1 и толкатель 18.

Для проверки пружинного энергоаккумулятора после сборки установить его на стенд и подключить по схеме, показанной на рис.3. При этом винт растормаживания 8 (см. рис.↑ 1) должен быть ввинчен до упора.

Три раза подать и выпустить воздух под давлением 0,75 МПа в вывод 1. Проверить ход толкателя.

Для проверки давления отключения пружинного энергоаккумулятора надо понизить давление в выводе 1 до 0,48.0,54 МПа, При этом толкатель может переместиться не более чем на 5мм

герметичность пружинного энергоаккумулятора проверяется омыливанием мест стыков и по отсутствию подтекания воздуха из дренажного патрубка в статическом положении толкателя (рукоятка крана стояночного тормоза находится в положении «движение»).
