09 Уход и техобслуживание

Предохранители

09

250

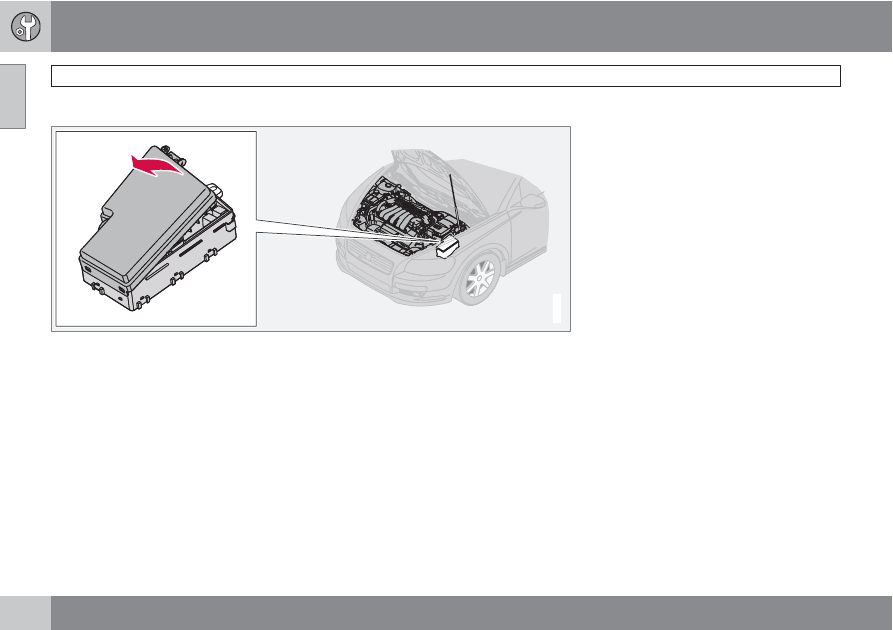

Блок реле/предохранителей в двигательном отсеке

G007446

В блоке находятся 36 гнезд предохраните-
лей. При замене перегоревшего предохра-
нителя убедитесь, что новый предохрани-
тель имеет такие же цвет и ампераж.

•

19 – 36 типа "MiniFuse".

•

7 –18 типа "JCASE". Для замены мы
рекомендуем обратиться на официаль-
ную станцию техобслуживания Volvo.

•

1 – 6 типа "Midi Fuse", заменяются
только в мастерской. Volvo рекомендует
обратиться на официальную станцию
техобслуживания Volvo.

Под крышкой находятся специальные
щипцы, которые помогут Вам вынуть и
поставить на место предохранитель.

09 Уход и техобслуживание

 Предохранители

09

``

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

251

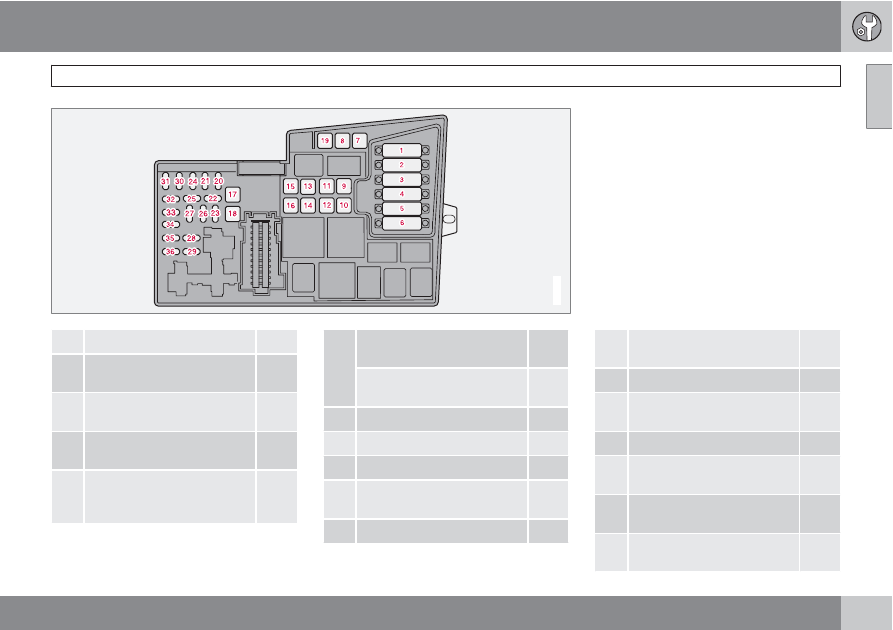

G020250

1.

Вентилятор радиатора

50 A

2.

Сервоуправление (за
исключ. двигателя 1,6 л)

80 A

3.

Питание блока предохрани-
телей в салоне

60 A

4.

Питание блока предохрани-
телей в салоне

60 A

5.

Элемент климатической
установки, дополнительный
отопитель PTC*

80 A

6.

Свечи накаливания (4-цил.
дизель)

60 A

Свечи накаливания (5-цил.
дизель)

70 A

7.

Насос ABS

40 A

8.

Клапаны ABS

20 A

9.

Функции двигателя

30 A

10.

Вентилятор климатической
установки

40 A

11.

Очиститель фар

20 A

12.

Питание электрообогревае-
мого заднего стекла

30 A

13.

Реле стартера

30 A

14.

Проводка буксирного
устройства*

40 A

15.

Резервное гнездо

–

16.

Питание развлекательной
системы

30 A

17.

Очиститель ветрового
стекла

30 A

18.

Питание блока предохрани-
телей в салоне

40 A

09 Уход и техобслуживание

Предохранители

09

252

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

19.

Резервное гнездо

–

20.

Звуковой сигнал

15 A

21.

Дополнительный топлив-
ный отопитель, отопитель
салона*

20 A

22.

Резервное гнездо

–

23.

Модуль управления двига-
телем ECM (5-цил. бензин),
трансмиссия (TCM) (5-цил.
автомат.)

10 A

Трансмиссия (TCM) (4-цил.
автомат.)

15 A

24.

Топливный фильтр с элек-
трообогревом, элемент РТС
маслоуловителя (5-цил.
дизель)

20 A

25.

Опорный аккумулятор
(DV6B)

10 A

26.

Замок запуска

15 A

27.

Компрессор кондициониро-
вания воздуха

10 A

28.

Резервное гнездо

–

29.

Противотуманный свет,
впереди

15 A

30.

Модуль управления двига-
телем ЕСМ (1,6 л бензин, 2,0
л дизель)

3 A

31.

Регулятор напряжения,
генератор 4-цил.

10 A

32.

Форсунки (5-цил. бензин),
лямбда-зонд (4-цил. бен-
зин), охладитель нагнетае-
мого воздуха (4-цил.
дизель), расходомер воз-
духа и турбоконтроль (5-
цил. дизель)

10 A

33.

Лямбда-зонд и вакуумный
насос (5-цил. бензин),
модуль управления двигате-
лем (5-цил. дизель), обогре-
ватель фильтра дизельного
топлива (4-цил. дизель)

20 A

34.

Катушки зажигания (бен-
зин), форсунки (1,6 л бен-
зин), топливный насос (4-
цил. дизель), реле давления
климатической установки
(5-цил.), свечи накаливания
и EGR очистка отработав-
ших газов (5-цил. дизель)

10 A

35.

Датчик двигателя клапанов,
катушка реле кондициони-
рования воздуха, элемент
PTC маслоуловителя (5-цил.
бензин), модуль управления
двигателем ЕСМ (5-цил.
дизель), бачок поглощения
(бензин), форсунки (1,8/2,0 л
бензин), расходомер воз-
духа MAF (5-цил. бензин, 4-
цил. дизель), турбоконтроль
(4-цил. дизель), реле давле-
ния сервоуправления (1,6 л
бензин), EGR очистка отра-
ботавших газов (4-цил.
дизель)

15 A

36.

Модуль управления двига-
телем ЕСМ (за исключ. 5-
цил. дизель, датчик педали
газа, лямбда-зонд (5-цил.
дизель))

10 A

09 Уход и техобслуживание

 Предохранители

09

``

253

Блок реле/предохранителей в салоне

G020601

В блоке находятся 50 гнезд предохраните-
лей. Предохранители находятся под отде-
лением для перчаток. Там же предусмот-
рены гнезды для резервных предохраните-
лей. Инструмент для замены предохраните-
лей находится в блоке реле/предохраните-
лей в двигательном отсеке, см. стр. 250.

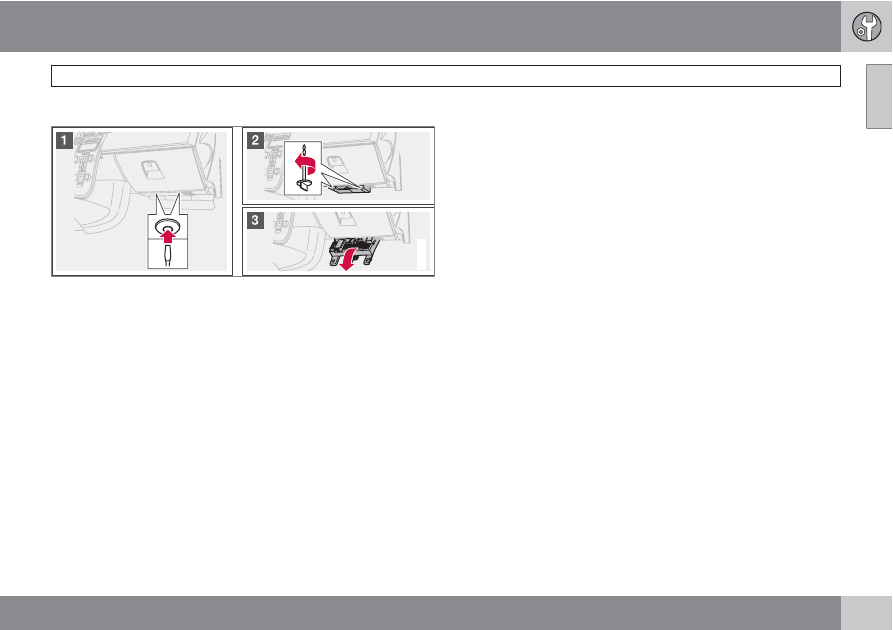

Замена предохранителей

1.

Снимите внутреннюю обивку, закры-
вающую блок предохранителей, утопив
сначала центральный штифт примерно
на один см в крепежном пистоне (1),
затем выньте пистон.

2.

Поворотом против часовой стрелки сни-
мите оба барашковых винта (2) (удержи-
вающих блок предохранителей).

3.

Наполовину опустите блок предохрани-
телей (3). Вытяните его в направлении
кресла до упора. Полностью опустите
его. Блок предохранителей можно снять
полностью.

4.

Закройте блок предохранителей в
обратном порядке.

5.

Полностью выньте центральный штифт
из крепежного пистона, закрепите при
помощи крепежного пистона облицовку
и вдавите штифт обратно в крепежный
пистон. Крепежный пистон расшир-
яется и удерживает облицовку на месте.
