Замена ламп накаливания

09

246

6.

Вращая по часовой стрелке, установите
на место новую лампу. (Профиль кор-
пуса лампы совпадает с профилем осно-
вания лампы.)

7.

Установите держатель лампы на место.
Маркировка TOP на держателе лампы
должна находиться сверху.

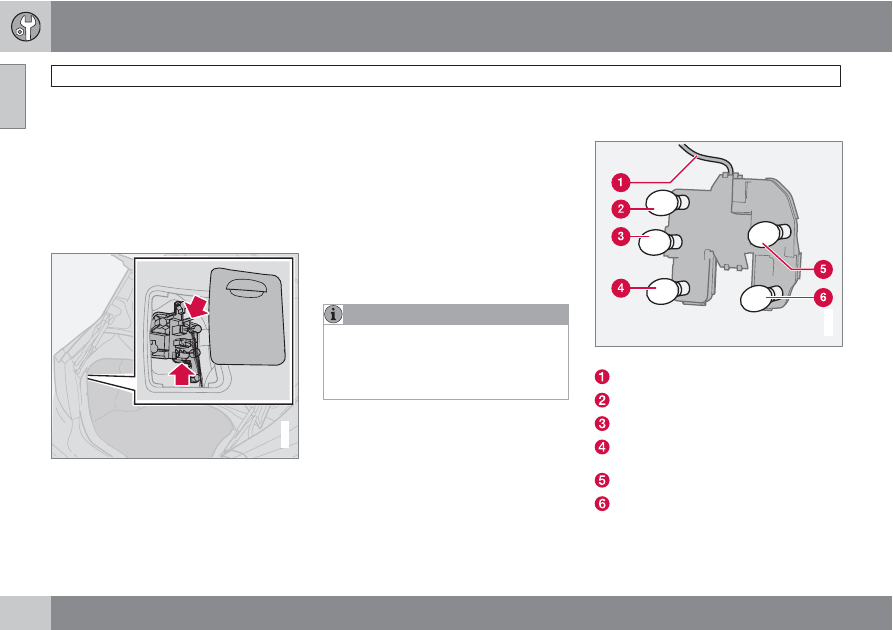

Снятие ламподержателя

G020916

Все лампы накаливания в задней комби-
фаре заменяются изнутри багажного отде-
ления.

1.

Выключите освещение и поверните
дистанционный ключ в положение 0.

2.

Чтобы получить доступ к лампам, сни-
мите крышку в панели. Они находятся в
отдельном ламподержателе.

3.

Отсоедините оба разъема от ламподер-
жателя.

4.

Сожмите защелки и одновременно
вытяните ламподержатель.

5.

Замените лампу накаливания и подсое-
дините оба контактных разъема.

6.

Вдавите на место ламподержатель и
установите крышку.

ВНИМАНИЕ

Если сообщение о неисправности сохра-
няется после замены неисправной
лампы, мы рекомендуем обратиться на
официальную станцию техобслужива-
ния Volvo.

Расположение ламп накаливания в
задней комби-фаре

G018055

Держатель лампы.

Стоп-сигналы (светодиод)

Габаритные огни

Габаритный/стояночный свет

Задний противотуманный фонарь (с
одной стороны)

Мигающие сигналы

Фонарь заднего хода

09 Уход и техобслуживание

 Замена ламп накаливания

09

``

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

247

ВНИМАНИЕ

Задний противотуманный свет установ-
лен только в левой задней комби-фаре в
автомобилях с левосторонним управле-
нием и только в правой комби-фаре в
автомобилях с правосторонним управ-
лением.

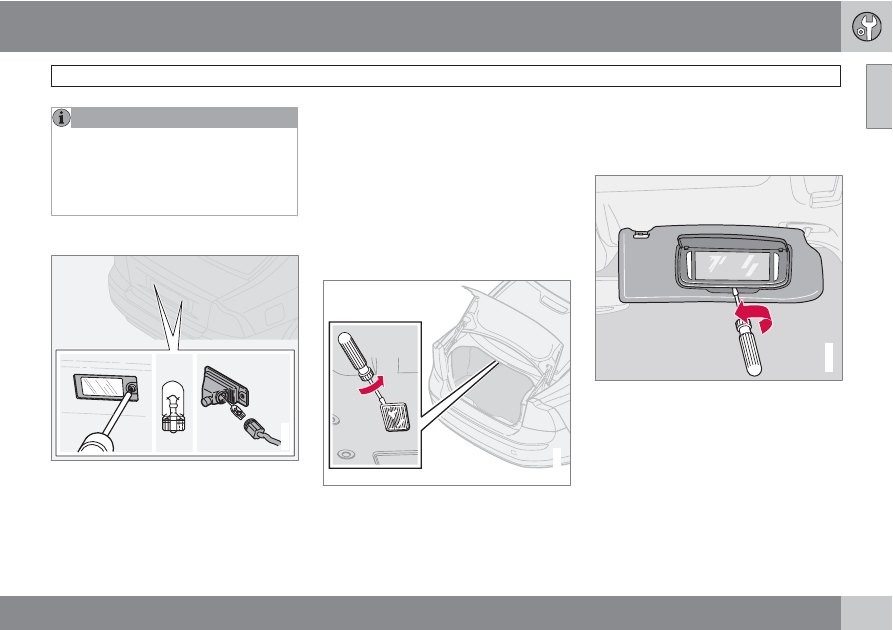

Освещение номерного знака

G014843

1.

Выключите освещение и поверните
дистанционный ключ в положение 0.

2.

Отверткой открутите винты.

3.

Осторожно освободите и выньте весь
корпус фонаря. Поверните разъем про-
тив часовой стрелки и выньте лампу.

4.

Замените лампу.

5.

Подсоедините разъем и поверните по
часовой стрелке.

6.

Установите корпус лампы на место и
закрепите винтом.

Багажное отделение

G020915

1.

Вставьте отвертку и осторожно повер-
ните ее, чтобы корпус лампы высвобо-
дился.

2.

Выньте перегоревшую лампу.

3.

Установите новую лампу.

Освещение косметического
зеркала*

G020253

Снятие зеркальной вставки

1.

Вставьте отвертку под нижний край зер-
кала по середине. Осторожно повер-
ните и отожмите вверх выступ на краю.

2.

Заведите отвертку под нижний край, как
с левой, так и правой стороны (в точках
с черной резиной) и осторожно отог-
ните, чтобы освободить стекло.

3.

Аккуратно освободите и снимите зер-
кальное стекло с крышкой в сборе.

09 Уход и техобслуживание

Замена ламп накаливания

09

248

4.

Выньте перегоревшую лампу накалива-
ния и замените новой.

Установка зеркальной вставки

1.

Сначала вдавите на место три выступа у
верхнего края зеркального стекла.

2.

Затем вдавите на место три нижних
выступа.

09 Уход и техобслуживание

 Предохранители

09

``

249

Общие сведения

Все электрические устройства и компо-
ненты защищены плавкими предохрани-
теля, которые предотвращают поврежде-
ние системы электрооборудования в случае
короткого замыкания или перегрузки.

Предохранителя расположены в двух раз-
личных местах автомобиля:

•

Реле/Предохранители в двигательном
отсеке.

•

Блок реле/предохранителей в салоне.

Замена

Отказ электрического компонента или
функции может быть вызван временной
перегрузкой или перегоранием соответ-
ствующего предохранителя.

1.

Найдите обозначение предохранителя,
чтобы найти его местоположение.

2.

Выньте предохранитель и сбоку про-
верьте, не перегорела ли изогнутая про-
волока.

3.

Если проволока перегорела, замените
его новым такого же цвета и ампеража.

В каждом блоке предохранителей преду-
смотрены гнезда для резервных предохра-
нителей. Если один и тот же предохрани-

тель перегорает несколько раз, причина
заключается в неисправности соответ-
ствующего компонента. Volvo рекомендует
обратиться на проверки на официальную
станцию техобслуживания Volvo.

ПРЕДОСТЕРЕЖЕНИЕ

При замене предохранителя запре-
щается использовать посторонние пред-
меты или более мощный по сравнению с
указанным предохранитель. Это может
привести к серьезным повреждениям
системы электрооборудования и даже
вызвать воспламенение.
