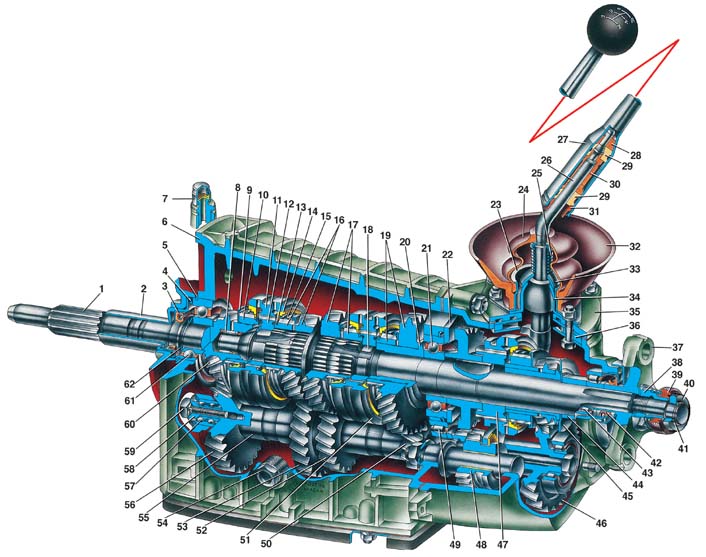

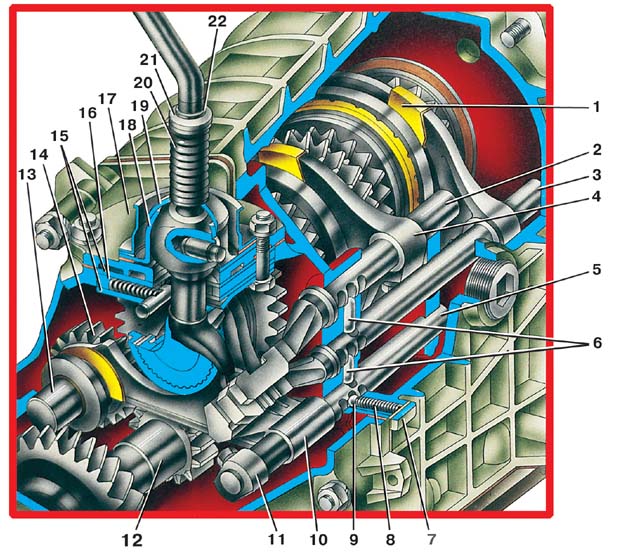

1 – первичный вал;
2 – передняя крышка с направляющей втулкой;
3 – сальник первичного вала;
4 – пружинная шайба;
5 – установочное кольцо подшипника;
6 – картер коробки передач;
7 – сапун;
8 – игольчатый подшипник вторичного вала;
9 – упорная шайба пружины синхронизатора;
10 – зубчатый венец синхронизатора IV передачи;
11 – скользящая муфта синхронизатора III и IV передач;
12 – ступица муфты синхронизатора III и IV передач;
13 – стопорное кольцо синхронизатора;
14 – блокирующее кольцо синхронизатора;
15 – пружина синхронизатора;
16 – шестерня и зубчатый венец синхронизатора III передачи;
17 – шестерня и зубчатый венец синхронизатора II передачи;
18 – вторичный вал;
19 – шестерня и зубчатый венец синхронизатора I передачи;
20 – втулка шестерни I передачи;
21 – промежуточный подшипник вторичного вала;
22 – стопорная пластина промежуточного подшипника;
23 – фланец;

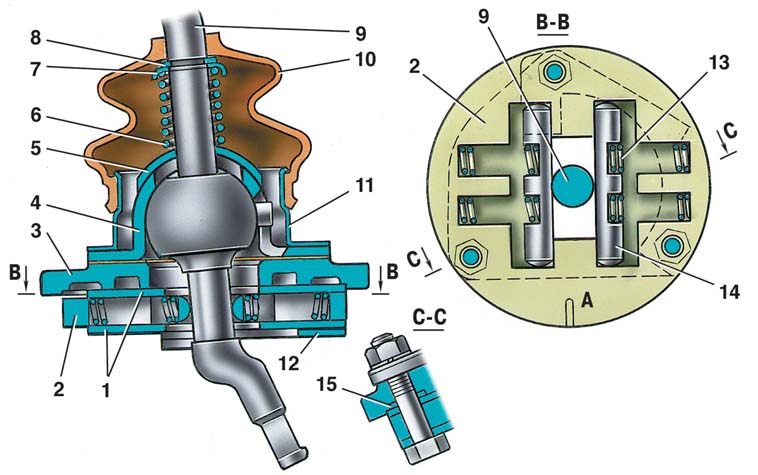

24 – защитный чехол;
25 – пружина;
26 – рычаг переключения передач;
27 – стержень рычага переключения передач;
28 – упругая подушка демпфера;
29 – резиновая втулка демпфера;
30 – распорная втулка демпфера;
31 – запорная втулка демпфера;
32 – манжета;
33 – сферическая шайба;
34 – шаровая опора рычага;
35 – корпус рычага переключения передач;
|
36 – направляющая пластина;
37 – фланец эластичной муфты карданной передачи;
38 – гайка;
39 – уплотнитель центрирующего кольца;
40 – центрирующее кольцо;
41 – стопорное кольцо;
42 – сальник заднего подшипника вторичного вала;
43 – задний подшипник вторичного вала;
44 – распорная втулка;
45 – маслоотражательная шайба;
46 – блок шестерен V передачи и заднего хода;
47 – ступица синхронизатора V передачи;
48 – промежуточная шестерня заднего хода;
49 – задний подшипник промежуточного вала;
50 – шестерня I передачи промежуточного вала;
51 – скользящая муфта синхронизатора I и II передач;
52 – шестерня II передачи промежуточного вала;
53 – шестерня III передачи промежуточного вала;
54 – пробка заливного и контрольного отверстия;
55 – промежуточный вал;
56 – шестерня постоянного зацепления промежуточного вала;
57 – передний подшипник промежуточного вала;
58 – зажимная шайба подшипника промежуточного вала;
59 – болт зажимной шайбы;
60 – шестерня постоянного зацепления первичного вала;
61 – задний подшипник первичного вала;
62 – стопорное кольцо
|
