Нива вседорожник. Разборка двигателяОБЩИЕ СВЕДЕНИЯ Снятие натяжителя и успокоителя цепи Снятие маховика
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Вымойте двигатель на моечной установке, установите его на стенде для разборки и слейте из картера масло. 2. Снимите карбюратор, отсоединив от него шланги и тягу привода дроссельной заслонки. 3. Снимите топливный насос и датчик-распределитель зажигания. Ключом 67.7812.9514 выверните свечи и датчик указателя температуры охлаждающей жидкости. 4. Снимите ремень привода генератора и насоса охлаждающей жидкости, снимите генератор и кронштейн генератора. 5. Снимите насос охлаждающей жидкости, отсоединив от насоса и выпускного коллектора трубопровод подвода жидкости из отопителя. 6. Снимите с головки цилиндров выпускной патрубок охлаждающей жидкости и трубопровод отвода жидкости к отопителю.

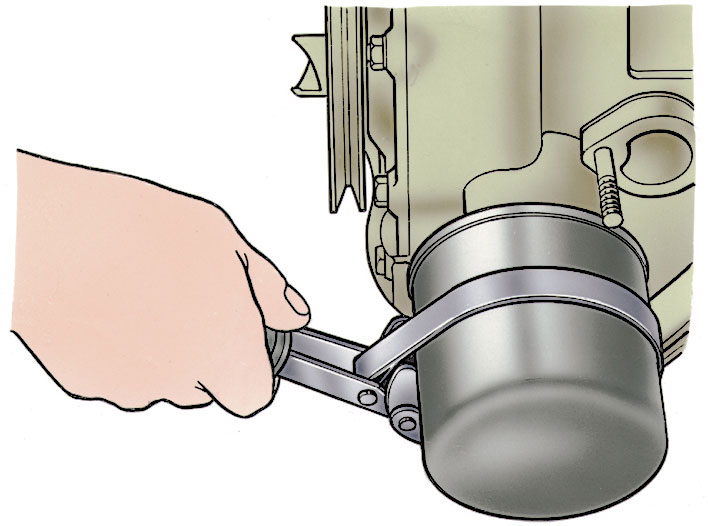

9. Снимите крышку сапуна вентиляции картера, картер и масляный насос. 10. Снимите фиксатор сливной трубки маслоотделителя и выньте маслоотделитель вентиляции картера.

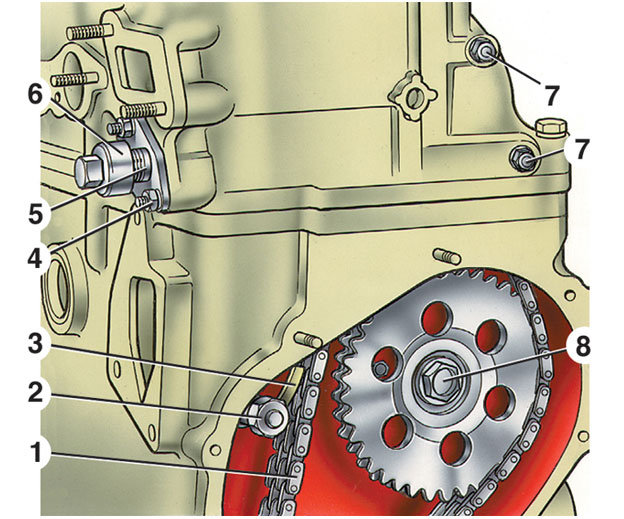

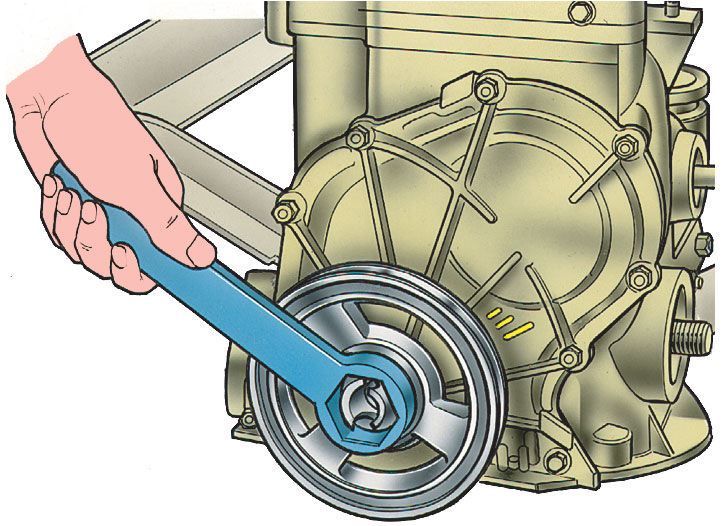

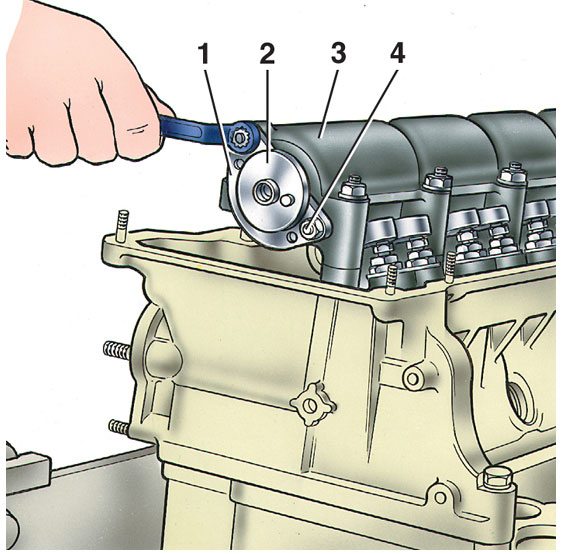

13. Отверните болты крепления звездочек распределительного вала и вала привода масляного насоса. 14. Ослабьте колпачковую гайку 6 (см. рис. Снятие натяжителя и успокоителя цепи) натяжителя цепи, отверните гайки 4 крепления его к головке цилиндров, снимите натяжитель и, отвернув болт 2, снимите башмак 1 натяжителя цепи. 15. Отверните ограничительный палец цепи, снимите звездочки привода масляного насоса и распределительного вала и выньте цепь. 17. Отверните болты крепления головки цилиндров и снимите ее вместе с выпускным коллектором и впускной трубой.

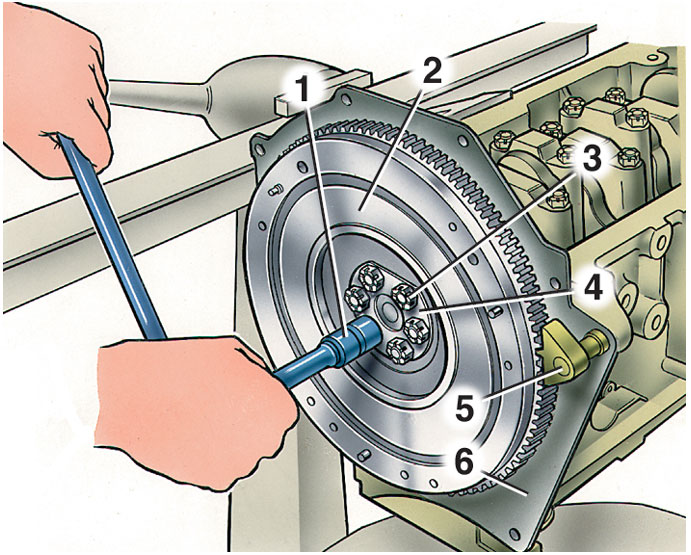

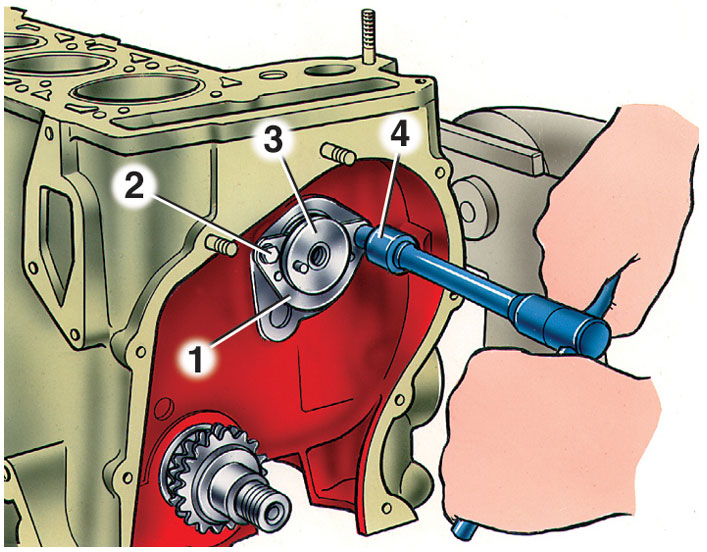

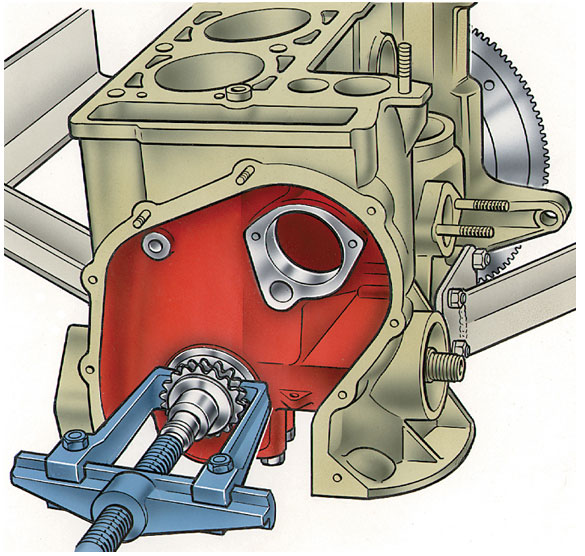

20. Отверните гайки шатунных болтов, снимите крышки шатунов и осторожно выньте через цилиндры поршни с шатунами. 21. Пометьте поршень, шатун, вкладыши коренных и шатунных подшипников, чтобы при сборке установить их на прежнее место. Предупреждение При снятии шатунно-поршневой группы выпрессовывать шатунные болты из шатунов не допускается. 22. Установите фиксатор 5 (см. рис. Снятие маховика), отверните болты 3, снимите шайбу 4 и маховик с коленчатого вала. 23. Снимите переднюю крышку картера сцепления.

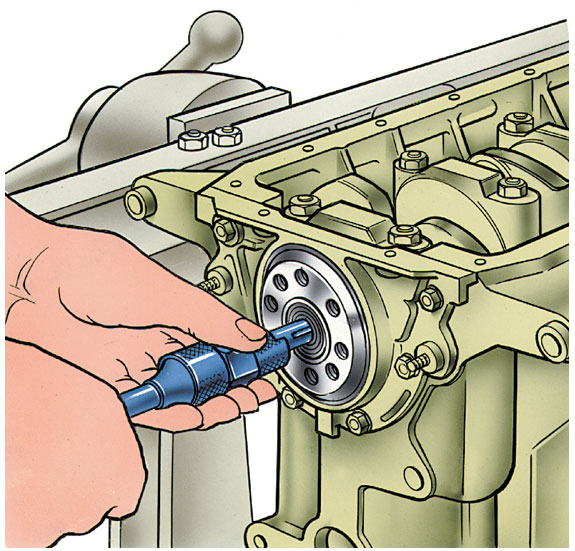

26. Отверните болты крышек коренных подшипников, снимите их вместе с нижними вкладышами, снимите коленчатый вал, верхние вкладыши и упорные полукольца на задней опоре.
