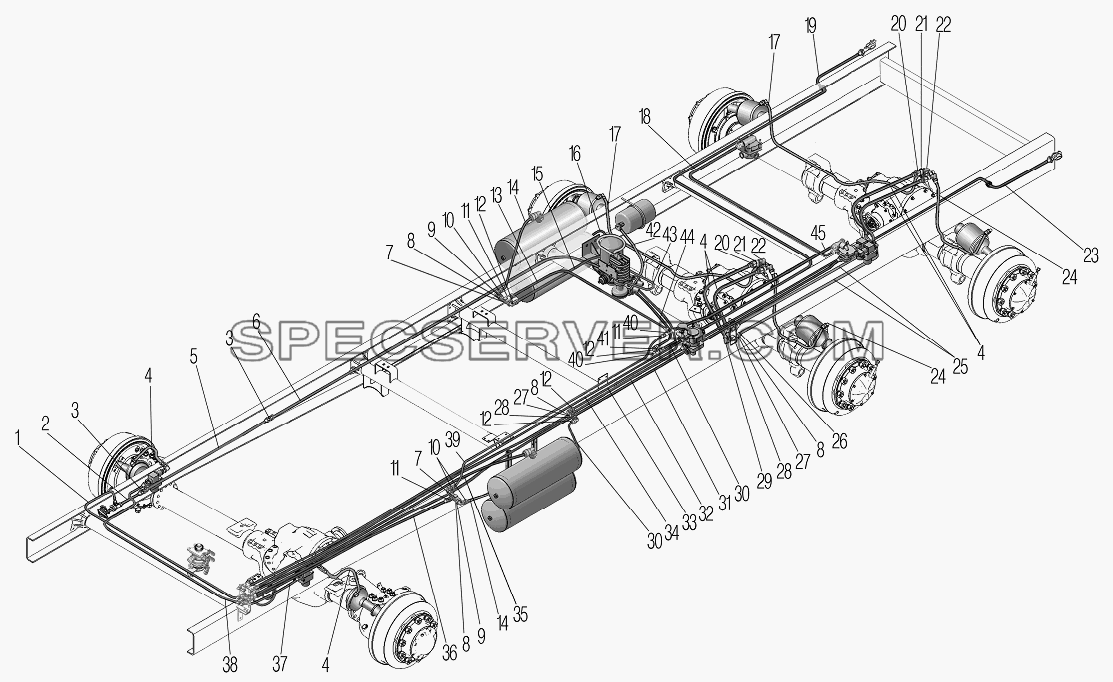

Запчасти: Трубопроводы и шланги пневматического привода рабочих тормозов для Урал-4320-80М/82М
Трубопроводы и шланги пневматического привода рабочих тормозов для Урал-4320-80М/82М (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
4320Я5-3506380 |
Трубка |
2 |
|
4320Х-3506490 |
Трубка от компрессора к регулятору, третья, в сборе |
3 |
|
339222 |
Штуцер М20х1,5 |
4 |
|
49013-3506020-02 |
Шланг тормозов |
5 |
|
4320-3506182-10 |
Трубка от компрессора к регулятору давления вторая в сборе |
6 |
|
4320Я5-3506182 |
Трубка к маслоотделителю |
7 |
|
D2072М16х1,5-М16х1,5-S |
Тройник |
8 |
|
250659-П29 |
Гайка М22х1,5-6Н |
9 |
|
5323РХ-3506322 |
Штуцер проходной |
10 |
|
D650215-М16х1,5-S |
Фитинг угловой |
11 |
|
DS651015-М16х1,5-S |
Фитинг прямой |
12 |
|
D650210-М16х1,5-S |
Угольник |
13 |
|
4320Т-3506682 |
Трубка от баллона к тройнику третья |
14 |
|
4420БУ-3506440 |
Трубка от баллона на тройник |
15 |
|
4320Т-3506658 |
Трубка к клапану защитному |
16 |
|
4320ЯТ-3506245 |
Трубка к баллону прицепа |
17 |
|
4320БУ-3506100 |
Трубка к тормозной камере задней правой |
18 |
|
32552У-3506370 |
Трубка к клапану ускорительному стояночной тормозной системы |
19 |
|
55571Х-3506170-20 |
Трубка к красной головке |
20 |
|
250640-П29 |
Гайка М20х1,5-6Н |
21 |
|
252161-П2 |
Шайба 20Л |
22 |
|
339635 |
Угольник |
23 |
|
55571Х-3506228-20 |
Трубка к желтой головке |
24 |
|
4320БУ-3506113 |
Трубка к тормозной камере задней левой |
25 |
|
4320ЯТ-3506688 |
Трубка от ускорительного клапана |
26 |
|
951212-М16х1,5 |
Фитинг прямой |
27 |
|
252162-П2 |
Шайба 22Л |
28 |
|
336907 |
Проходной штуцер |
29 |
|
D2022М16х1,5-М16х1,5-S |
Угольник |
30 |
|
4320Б-3506472 |
Трубка от клапана прицепа к тройнику |
31 |
|
32552У-3506378 |
Трубка к клапану ускорительному вторая |
32 |
|
4320Б-3506468 |
Трубка от клапана прицепа |
33 |
|
4420БУ-3506184 |
Трубка от клапана к баллону |
34 |
|
4320Б5-3506468 |
Трубка к клапану прицепа |
35 |
|
4420БУ-3506240 |
Трубка от баллона к тормозному крану |
36 |
|
4420БУ-3506442 |
Трубка от тройника на кронштейн |
37 |
|
32552У-3506372 |
Трубка к модулятору |
38 |
|
32552У-3506374 |
Трубка к модулятору |
39 |
|
32552У-3506444 |
Трубка к клапану ускорительному |
40 |
|
D2003М16х1,5-S |
Тройник |
41 |
|
DS651010-М16х1,5-S |
Штуцер |
42 |
|
4320Х-3506744 |
Трубка от баллона адсорбера |
43 |
|
4320П2-3125132 |
Трубка |
44 |
|
4320БУ-3506476 |
Трубка к тройнику |
45 |
|
4320Т-3506686-10 |
Трубка от тройника к ускорительному клапану |

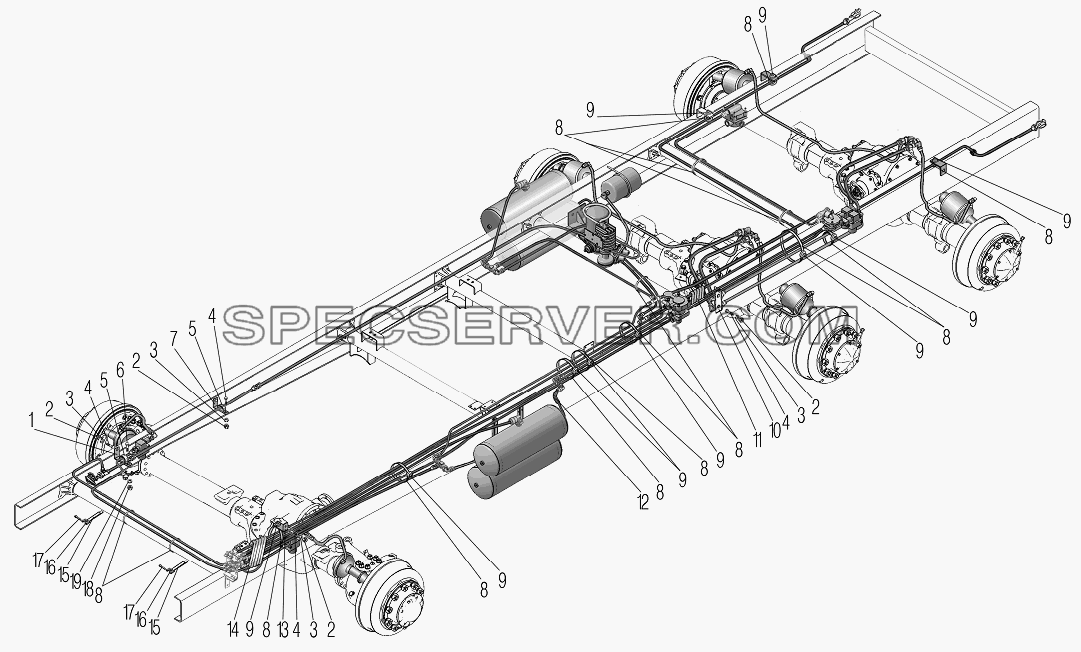

Запчасти: Крепление трубопроводов и шлангов пневматического привода рабочих тормозов для Урал-4320-80М/82М
Крепление трубопроводов и шлангов пневматического привода рабочих тормозов для Урал-4320-80М/82М (список запасных частей)
Таблица запасных частей

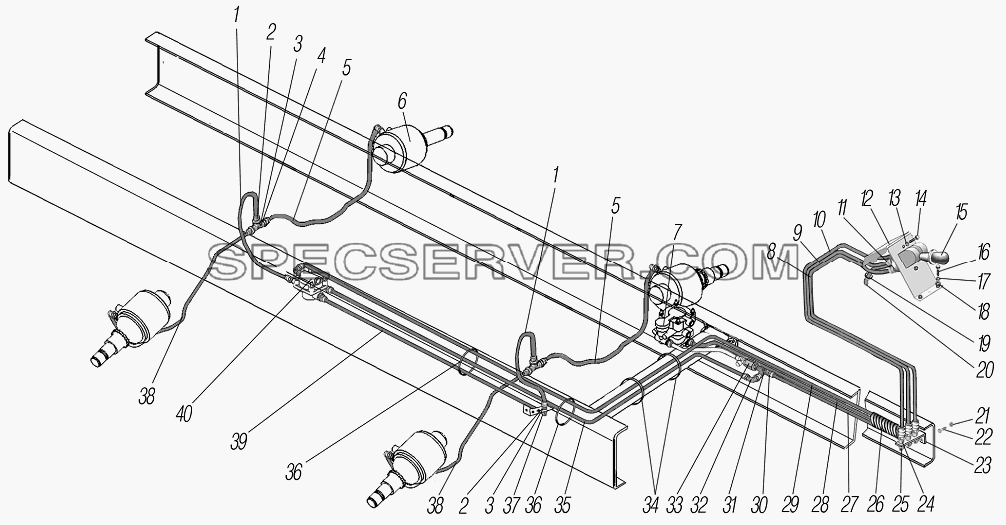

Запчасти: Пневмопривод стояночного тормоза для Урал-4320-80М/82М
Пневмопривод стояночного тормоза для Урал-4320-80М/82М (список запасных частей)
Таблица запасных частей

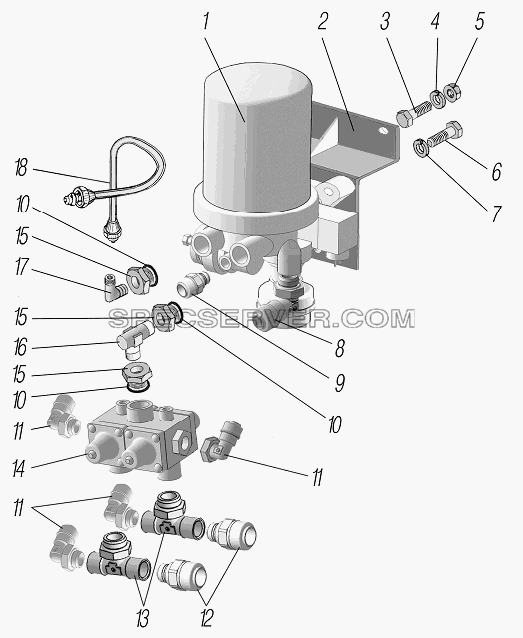

Установка адсорбера и четырехконтурного защитного клапана для Урал-4320-80М/82М (список запасных частей)
Установка адсорбера и четырехконтурного защитного клапана для Урал-4320-80М/82М (список запасных частей)
Таблица запасных частей

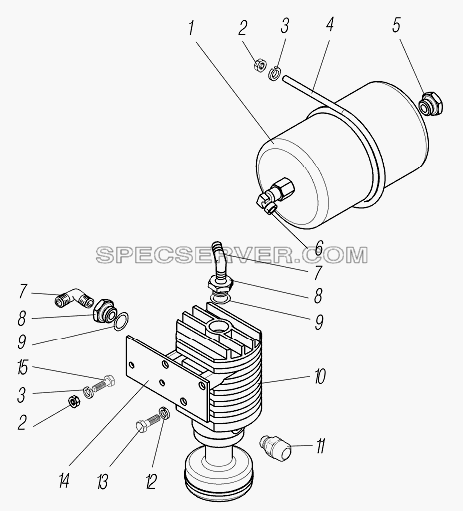

Установка баллона адсорбера и влагомаслоотделителя для Урал-4320-80М/82М (список запасных частей)
Установка баллона адсорбера и влагомаслоотделителя для Урал-4320-80М/82М (список запасных частей)
Таблица запасных частей

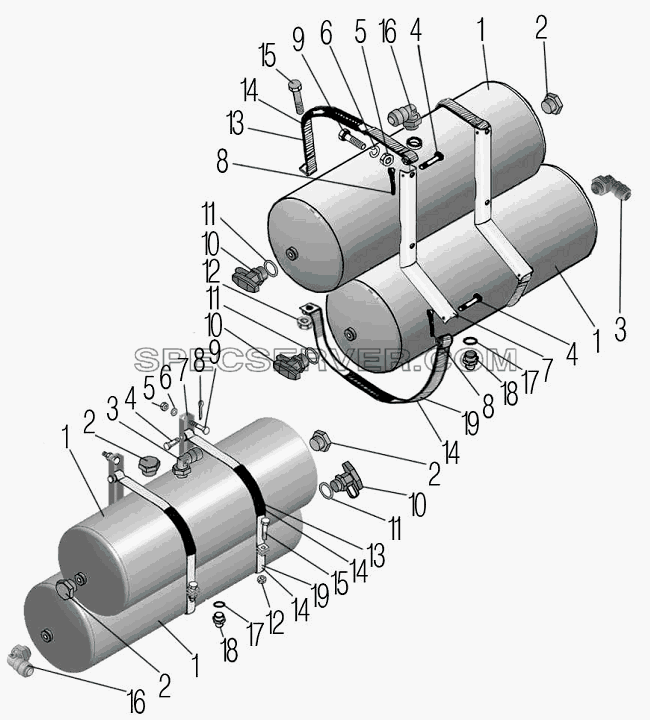

Установка воздушных баллонов для Урал-4320-80М/82М (список запасных частей)
Установка воздушных баллонов для Урал-4320-80М/82М (список запасных частей)
Таблица запасных частей
| |
