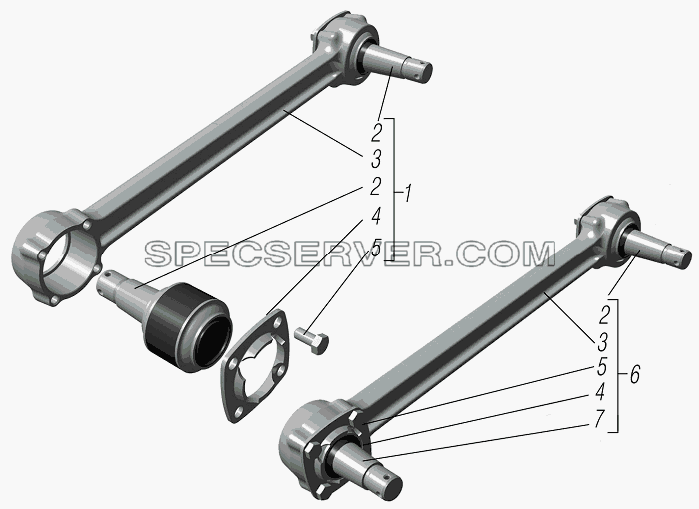

Запчасти: Реактивная штанга для Урал-4320-80М/82М

Реактивная штанга для Урал-4320-80М/82М (список запасных частей)

Реактивная штанга для Урал-4320-80М/82М (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 640-2919012-01 Штанга реактивная нижняя в сборе
2 640-2919026 Шарнир реактивной штанги нижней
3 640-2919016 Штанга реактивная
4 630-2919060-02 Крышка
5 1/55403/21 Болт М12х1,25х30
6 640-2919010-01 Штанга реактивная верхняя в сборе
7 640-2919024 Шарнир реактивной штанги верхней

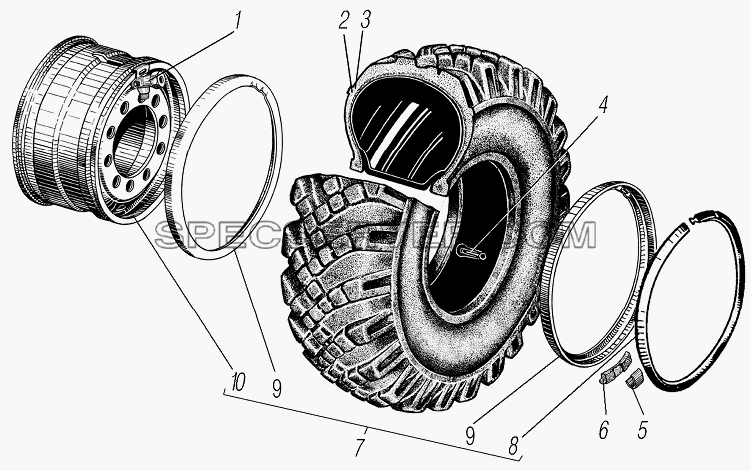

Запчасти: Колесо и шина для Урал-4320-80М/82М

Колесо и шина для Урал-4320-80М/82М (список запасных частей)

Колесо и шина для Урал-4320-80М/82М (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 375-4224120-Ж Кран колесный в сборе
2 53236Х-3106009 Шина левая 425/85R21 156G КАМА-1260-1 НС 18
3 53236Х-3106008 Шина правая 425/85R21 156G КАМА-1260-1 НС 18
4 375-3106013-01 Уплотнитель вентильного паза
5 375-3101305 Пружина
6 4320-3101302 Груз колеса балансировочный
7 659.3101012-01 Колесо дисковое 533-310 в сборе
8 659.3101031 Кольцо замочное
9 659.3101027 Кольцо бортовое
10 659.3101015-01 Основание обода колеса

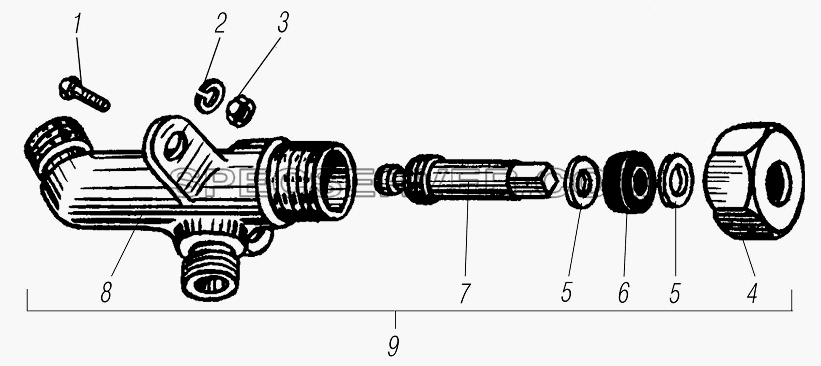

Запчасти: Кран колесный для Урал-4320-80М/82М

Кран колесный для Урал-4320-80М/82М (список запасных частей)

Кран колесный для Урал-4320-80М/82М (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 201420-П29 Болт М6-6gх20
2 252134-П2 Шайба 6 пружинная
3 250508-П29 Гайка М6-6Н
4 334928-П29 Гайка М20х1,5-6Н
5 335616-П29 Шайба 8
6 375-4224130-В Кольцо уплотнительное
7 375-4224129-Г Клапан колесного крана в сборе
8 375-4224126-Ж Корпус колесного крана
9 375-4224120-Ж Кран колесный в сборе

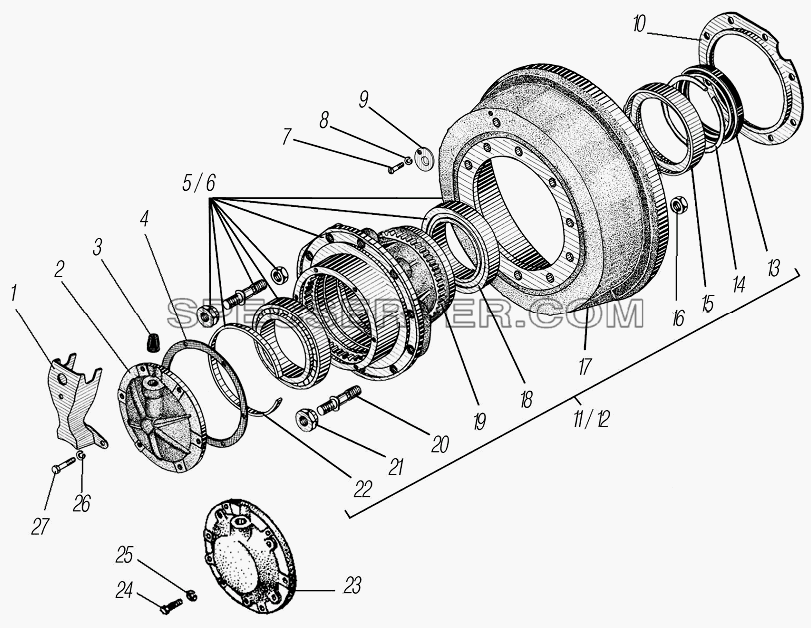

Запчасти: Ступица колеса и тормозной барабан для Урал-4320-80М/82М

Ступица колеса и тормозной барабан для Урал-4320-80М/82М (список запасных частей)

Ступица колеса и тормозной барабан для Урал-4320-80М/82М (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 53236Х-3124087 Кожух защитный
2 375-3103014 Крышка ступицы
3 375-3103032-01 Уплотнитель крышки
4 375-3103019-Б Прокладка крышки
5 55571-3103002-10 Ступица колеса
6 4320-3103002-11 Ступица колеса
7 220103-П29 Винт М6-6gх12
8 252134-П2 Шайба 6 пружинная
9 4320-3501073 Крышка барабана
10 4320БУ-3103042 Отражатель
11 55571-3103006-10 Ступица колеса переднего и заднего моста в сборе
12 4320-3103006-11 Ступица колеса в сборе
13 4320-3104033-03 Манжета в сборе
14 4320-3103030 Кольцо
15 4320-3103074-01 Обойма
16 356-75671 Гайка М20х1,5-6Н
17 4320Х-3501070 Барабан тормоза
18 2007124А Подшипник роликовый конический
19 55571-3533020 Кольцо импульсное
20 4320-3103009 Шпилька
21 375-3101040-Б Гайка наружная (правая резьба)
22 375-3103044-Б Кольцо стопорное
23 4320-3103014 Крышка ступицы
24 201493-П29 Болт М10-6gх16
25 252136-П2 Шайба 10 пружинная
26 252135-П2 Шайба 8 пружинная
27 201458-П29 Болт М8-6gх25

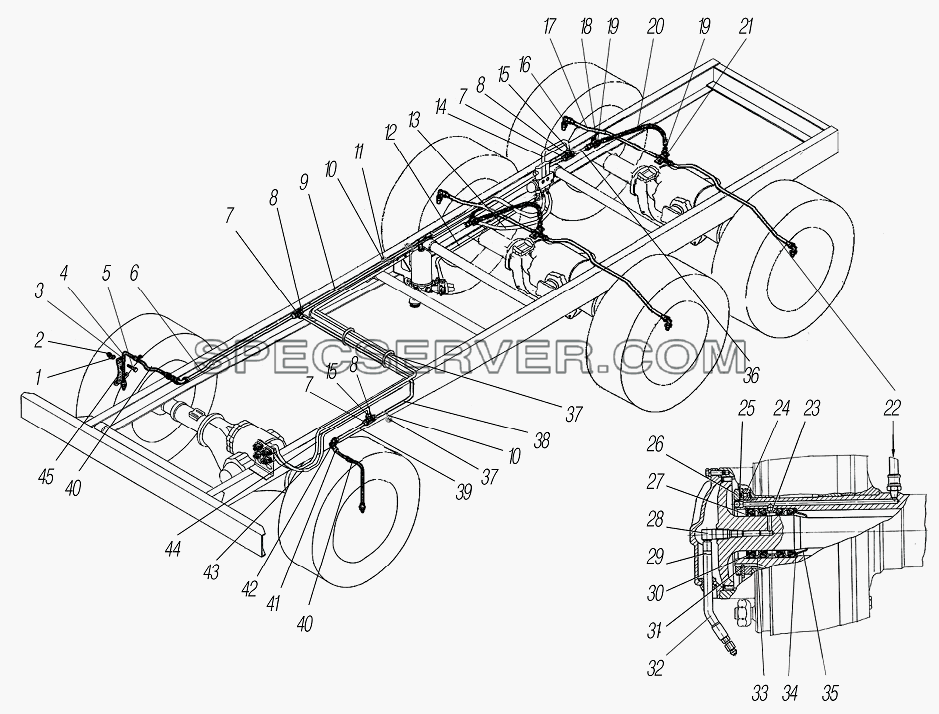

Запчасти: Система регулирования давления воздуха в шинах для Урал-4320-80М/82М

Система регулирования давления воздуха в шинах для Урал-4320-80М/82М (список запасных частей)

Система регулирования давления воздуха в шинах для Урал-4320-80М/82М (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 252135-П2 Шайба 8 пружинная
2 250510-П29 Гайка М8-6Н
3 339124-П29 Хомут крепления шланга
4 375-3506023 Прокладка хомута
5 201456-П29 Болт М8-6gх20
6 32552Х-3125092 Трубка в сборе к правому переднему колесу
7 D2003М16х1,5-S Тройник
8 DS651010-М16х1,5-S Штуцер
9 4320П2-3125222-20 Трубка к передним колесам
10 375-8402321 Буфер
11 3,6/200 Хомут
12 55571П-3125220-10 Трубка от защитного клапана
13 55571П-3125220 Трубка от защитного клапана
14 55571Х-3125100 Трубка к электромагнитному клапану первая
15 D65026-М16х1,5-S Фитинг угловой
16 339358 Угольник
17 4320ЯХ-3125106-01 Трубка к правому колесу
18 339835 Угольник
19 250636-П29 Гайка М16х1,5-6Н
20 43206Х-3125086-01 Шланг низкого давления
21 339547 Тройник М16х1,5-М14х1,5
22 4320ЯХ-3125108-01 Трубка к левому колесу
23 375-3124013 Кольцо распорное
24 4320-3103076 Гайка подшипника колеса в сборе
25 375-3103079-01 Шайба замочная
26 375-3103081-Г Контргайка подшипников колеса
27 375-2303067-А Кольцо стопорное
28 375-3124094 Угольник подвода воздуха
29 00.10.00 Хомут червячный (12-22)
30 375-4224017-03 Сальник подвода воздуха в сборе
31 375-3103080-Б Шайба стопорная
32 375-4225073-03 Шланг гибкий в сборе
33 375-4224020-01 Обойма манжеты
34 375-4224081 Обойма
35 375-2303066 Направляющая полуоси
36 55571П-3125102 Трубка к переднему колесу
37 GТА-380RН-В Хомут
38 32552Х-3125050-10 Трубка к левому переднему колесу вторая
39 32552Х-3125050 Трубка к левому переднему колесу первая
40 4320ЯХ-3125075-01 Шланг к левому колесу
41 250634-П29 Гайка М14х1,5
42 339361 Угольник
43 32552Х-3125132 Трубка к шинному манометру передних колес
44 55571Х-3125132-10 Трубка к шинному манометру задних колес
45 4320-3125032 Кронштейн шланга

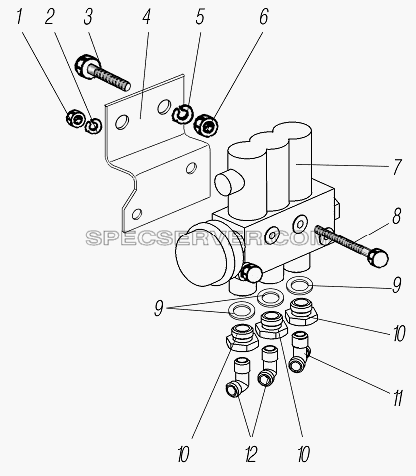

Установка электромагнитного клапана системы накачки шин для Урал-4320-80М/82М (список запасных частей)

Установка электромагнитного клапана системы накачки шин для Урал-4320-80М/82М (список запасных частей)

Установка электромагнитного клапана системы накачки шин для Урал-4320-80М/82М (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 250510-П29 Гайка М8-6Н
2 252135-П2 Шайба 8 пружинная
3 201502-П29 Болт М10х38
4 55571П-3125316 Кронштейн
5 252136-П2 Шайба 10 пружинная
6 250512-П29 Гайка М10
7 4729000530 Клапан электромагнитный
8 200273-П29 Болт М8х70 крепления крышки масляного насоса короткий
9 4320-3514023 Прокладка
10 4320-3515068 Пробка
11 339556 Тройник
12 339039 Угольник М16х1,5 К3/8"
