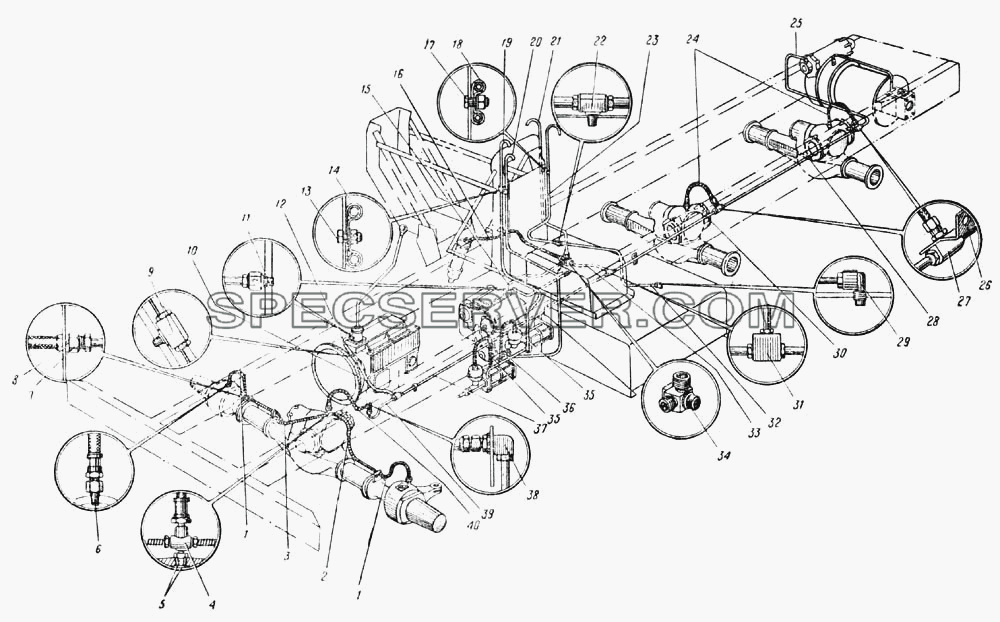

Запчасти: Схема системы герметизации (Рис. 129) для Урал-375
Схема системы герметизации (Рис. 129) для Урал-375 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
250510-П29 |
Гайка М8-6Н |
- |
|
250512-П29 |
Гайка М10 |
- |
|
250634-П29 |
Гайка М14х1,5 |
- |
|
252135-П9 |
Шайба пружинная 8 |
- |
|
252136-П9 |
Шайба пружинная 10 |
- |
|
252158-П9 |
Шайба пружинная 14 |
- |
|
339168-П29 |
Хомут |
- |
|
339178-П29 |
Хомут 9 |
- |
|
339203-П29 |
Скоба крепления трубопровода |
- |
|
339392-П29 |
Хомут 9 |
- |
|
375-4245072 |
Трубка с пробкой в сборе |
- |
|
375С-4245065 |
Трубка топливных баков выводная в сборе |
- |
|
Н-2927-7 |
Скоба |
1 |
|
375-3506045-А |
Шланг гибкий в сборе |
2 |
|
375-4245020-01 |
Трубка переднего моста левая в сборе |
3 |
|
375-4245025 |
Трубка переднего моста правая в сборе |
4 |
|
339151-П29 |
Тройник К1/8"-М12х1 |
5 |
|
375-4245072 |
Трубка с пробкой в сборе |
6 |
|
339202-П29 |
Штуцер К1/8"-М12х1,25 |
7 |
|
250636-П29 |
Гайка М16х1,5-6Н |
8 |
|
252159-П9 |
Шайба пружинная 16 |
9 |
|
339206-П29 |
Тройник К1/8"-М14х1,5 |
10 |
|
375-4245041-Б |
Трубка к картеру сцепления в сборе |
11 |
|
339263-П29 |
Штуцер К1/8"-М14х1,5 |
12 |
|
375-4245060-Б |
Трубка к коробке передач в сборе |
13 |
|
201497-П29 |
Болт М10-6gх25 |
14 |
|
339168-П29 |
Хомут |
15 |
|
375-4245022-10 |
Трубка от переходника к раздаточной коробке в сборе |
16 |
|
375-4245067 |
Шланг гибкий гидроподъемника в сборе |
17 |
|
201495-П29 |
Болт М10-6gх20 |
18 |
|
339392-П29 |
Хомут 9 |
19 |
|
375-4245057 |
Трубка выводная пневмоусилителей в сборе |
20 |
|
375-4245045 |
Трубка тормозного крана в сборе |
21 |
|
375-4245047 |
Трубка мостов выводная вторая в сборе |
22 |
|
339146-П29 |
Тройник М14х1,5 |
23 |
|
375-4245065-Б |
Трубка топливных баков выводная в сборе |
24 |
|
375-4245070 |
Шланг гибкий в сборе |
25 |
|
375-4245035-01 |
Трубка от тройника к лебедке в сборе |
26 |
|
375-4245039 |
Кронштейн |
27 |
|
339144-П29 |
Тройник М14-М14х1,5 |
28 |
|
375-4245018 |
Трубка к заднему мосту в сборе |
29 |
|
339115-П29 |
Угольник М14х1,5 К1/4" |
30 |
|
375-4245014 |
Трубка к среднему мосту в сборе |
31 |
|
339148-П29 |
Тройник М14х1,5 |
32 |
|
375-4245063 |
Трубка к дополнительному топливному баку в сборе |
33 |
|
375-4245037 |
Трубка мостов выводная первая в сборе |
34 |
|
339275-П29 |
Переходник М16х1,5-М14х1,5 |
35 |
|
375-3407622 |
Шланг дренажный |
36 |
|
375-4245055-10 |
Трубка от первого пневмоусилителя ко второму в сборе |
37 |
|
375-4245012-10 |
Трубка к переднему мосту вторая в сборе |
38 |
|
339145-П29 |
Угольник М14-М14х1,5 |
39 |
|
375-4245015-В |
Трубка к переднему мосту первая в сборе |
40 |
|
375-4245070 |
Шланг гибкий в сборе |
Запчасти: Лебедка с редуктором в сборе и управление лебедкой (Рис. 130) для Урал-375
Лебедка с редуктором в сборе и управление лебедкой (Рис. 130) для Урал-375 (список запасных частей)
Таблица запасных частей

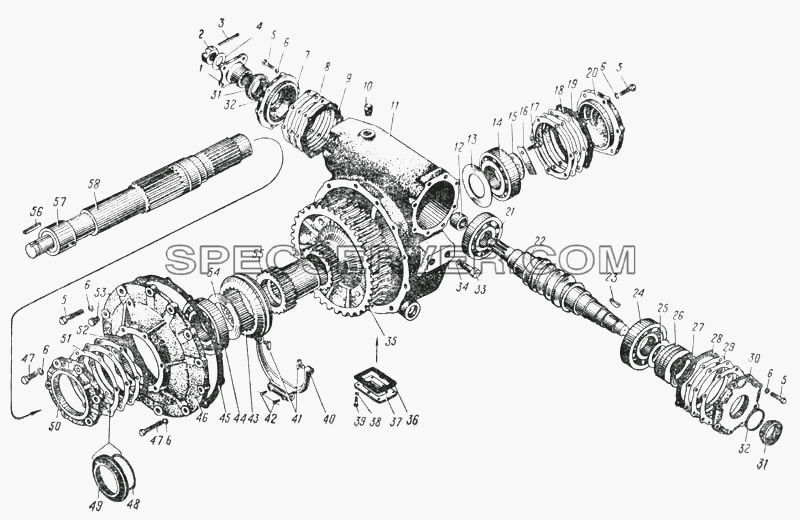

Запчасти: Редуктор лебедки (Рис. 131) для Урал-375
Редуктор лебедки (Рис. 131) для Урал-375 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
258224-П |
Шплинт-проволока 0,8х150 |
- |
|
375-3401033 |
Сальник в сборе |
- |
|
375-4501029 |
Сальник в сборе |
- |
|
375-4501048-В |
Прокладка регулировочная, толщиной 0,1мм |
- |
|
375-4501049 |
Прокладка регулировочная, толщиной 0,05мм (для Урал-375, Урал-375Д) |
- |
|
375-4501053-Б |
Прокладка регулировочная, толщиной 0,1мм |
- |
|
375-4501054-Б |
Прокладка регулировочная, толщиной 0,05 мм (для Урал-375, Урал-375Д) |
- |
|
375-4501083-В |
Прокладка регулировочная, толщиной 0,1мм |
- |
|
375-4501085-В |
Прокладка регулировочная, толщиной 0,05мм (для Урал-375, Урал-375Д) |
- |
|
375-4501086-Б |
Прокладка регулировочная, толщиной 0,1мм |
- |
|
375-4501087-Б |
Прокладка регулировочная, толщиной 0,05мм (для Урал-375, Урал-375Д) |
1 |
|
375-4501079-Б |
Фланец |
2 |
|
251015-П29 |
Гайка М20х1,5 |
3 |
|
258054-П |
Шплинт 4х30 |
4 |
|
252019-П |
Шайба 21 |
5 |
|
201497-П29 |
Болт М10-6gх25 |
5 |
|
201498-П29 |
Болт М10-6gх28 |
6 |
|
252136-П9 |
Шайба пружинная 10 |
7 |
|
375-4501084-Б |
Крышка подшипника передняя |
8 |
|
375-4501082-В |
Прокладка регулировочная, толщиной 0,25мм |
9 |
|
375-4501081-В |
Прокладка уплотнительная |
10 |
|
339129-П |
Пробка наливная К3/4" |
11 |
|
375-4501020-Б |
Картер редуктора лебедки |
12 |
|
375-4501066 |
Втулка распорная |
13 |
|
375-4501124 |
Шайба упорная |
14 |
|
7312К |
Подшипник роликовый конический |
15 |
|
375-1802056 |
Шайба подшипника |
16 |
|
339137-П |
Шайба стопорная |
17 |
|
201496-П29 |
Болт М10-6gх22 |
18 |
|
375-4501047-Б |
Прокладка регулировочная, толщиной 0,25мм |
19 |
|
375-4501059 |
Прокладка уплотнительная |
20 |
|
375-4501041-Б |
Крышка подшипника правая |
21 |
|
46310 |
Подшипник шариковый радиальный однорядный |
22 |
|
375-4501060-Г |
Червяк редуктора лебедки |
23 |
|
Н-1811 |
Шпонка 7х14 сегментная |
24 |
|
312 |
Подшипник шариковый радиальный однорядный |
25 |
|
375-4501101 |
Шайба опорная |
26 |
|
8311 |
Подшипник шариковый упорный однорядный |
27 |
|
375-4501099-Б |
Прокладка упорного подшипника |
28 |
|
375-4501051 |
Прокладка уплотнительная |
29 |
|
375-4501052-Б |
Прокладка регулировочная, толщиной 0,25мм |
30 |
|
375-4501046-Б |
Крышка упорного подшипника |
31 |
|
375-3401032 |
Манжета сальника |
32 |
|
375-3401028 |
Пружина сальника |
33 |
|
332760-П29 |
Болт М22х45 |
34 |
|
252142-П9 |
Шайба 22 пружинная |
35 |
|
375-4501035-В2 |
Колесо червячное в сборе |
36 |
|
375-4501137 |
Прокладка уплотнительная |
37 |
|
375-4501136 |
Крышка картера нижняя |
38 |
|
252135-П9 |
Шайба пружинная 8 |
39 |
|
201452-П29 |
Болт М8х12 |
40 |
|
375-4503034 |
Вилка муфты |
41 |
|
375-4503011 |
Сухарь вилки |
42 |
|
331465-П |
Болт М10х20 |
43 |
|
375-4503020-Б |
Муфта скользящая |
44 |
|
7216 |
Подшипник роликовый конический |
45 |
|
375-4501043 |
Прокладка уплотнительная |
46 |
|
375-4501045-Б |
Крышка картера боковая |
47 |
|
201501-П29 |
Болт М10-6gх35 |
48 |
|
505846 |
Пружина сальника |
49 |
|
085-1101214 |
Манжета сальника |
50 |
|
375-4501056 |
Крышка подшипника левая |
51 |
|
375-4501078 |
Прокладка регулировочная, толщиной 0,25мм |
52 |
|
375-4501077 |
Прокладка уплотнительная |
53 |
|
262542-П29 |
Пробка контрольная К1/4" |
54 |
|
375-4501123 |
Шайба опорная |
55 |
|
375-4501021-Б |
Муфта неподвижная |
56 |
|
338106-П |
Шпонка 10х8 |
57 |
|
375-4501139 |
Втулка распорная |
58 |
|
375-4501034 |
Вал барабана лебедки |
| |
